2011 PEUGEOT 207 Manual de utilização (in Portuguese)

6
i
!
!
SEGURANÇA
103

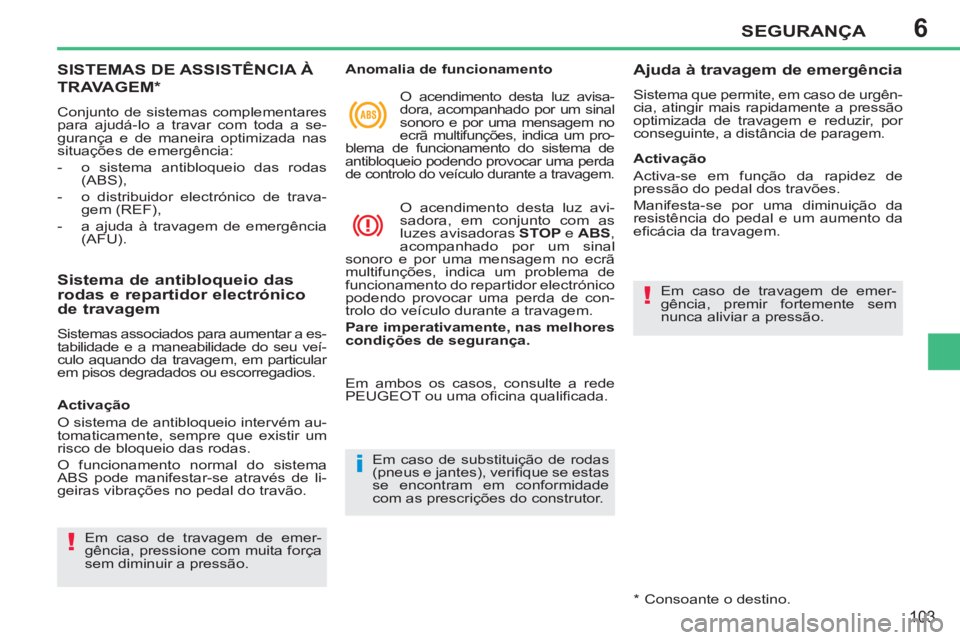

SISTEMAS DE ASSISTÊNCIA À
TRAVAGEM *

Conjunto de sistemas complementares
para ajudá-lo a travar com toda a se-
gurança e de maneira optimizada nas
situações de emergência:


- o sistema antibloqueio das rodas
(ABS),

- o distribuidor electrónico de trava-
gem (REF),

- a ajuda à travagem de emergência
(AFU).


Sistema de antibloqueio das
rodas e repartidor electrónico
de travagem
Sistemas associados para aumentar a es-
tabilidade e a maneabilidade do seu veí-
culo aquando da travagem, em particular
em pisos degradados ou escorregadios.

Em caso de travagem de emer-
gência, pressione com muita força
sem diminuir a pressão.










Ajuda à travagem de emergência

Sistema que permite, em caso de urgên-
cia, atingir mais rapidamente a pressão
optimizada de travagem e reduzir, por
conseguinte, a distância de paragem.

Activação
O sistema de antibloqueio intervém au-
tomaticamente, sempre que existir um
risco de bloqueio das rodas.
O funcionamento normal do sistema
ABS pode manifestar-se através de li-
geiras vibrações no pedal do travão.
Activação
Activa-se em função da rapidez de
pressão do pedal dos travões.
Manifesta-se por uma diminuição da
resistência do pedal e um aumento da
efi cácia da travagem.

*
Consoante o destino. Em caso de travagem de emer-
gência, premir fortemente sem
nunca aliviar a pressão.

Anomalia de funcionamento
O acendimento desta luz avisa-
dora, acompanhado por um sinal
sonoro e por uma mensagem no
ecrã multifunções, indica um pro-
blema de funcionamento do sistema de
antibloqueio podendo provocar uma perda
de controlo do veículo durante a travagem.
O acendimento desta luz avi-
sadora, em conjunto com as
luzes avisadoras STOP
e ABS
,
acompanhado por um sinal
sonoro e por uma mensagem no ecrã
multifunções, indica um problema de
funcionamento do repartidor electrónico
podendo provocar uma perda de con-
trolo do veículo durante a travagem.

Pare imperativamente, nas melhores
condições de segurança.

Em ambos os casos, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.

Em caso de substituição de rodas
(pneus e jantes), verifi que se estas
se encontram em conformidade
com as prescrições do construtor.

6
!
SEGURANÇA
104

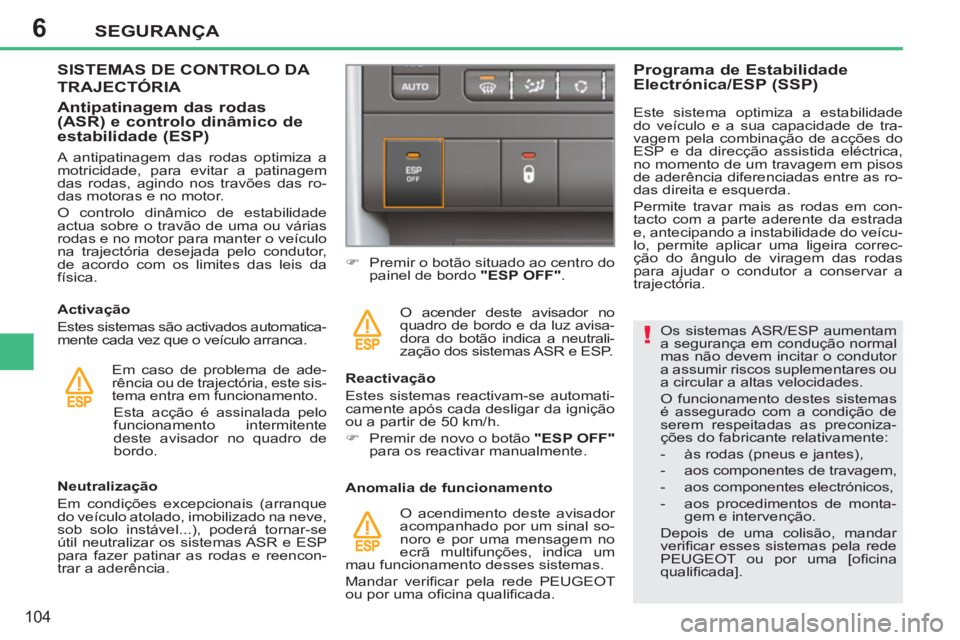

Os sistemas ASR/ESP aumentam
a segurança em condução normal
mas não devem incitar o condutor
a assumir riscos suplementares ou
a circular a altas velocidades.
O funcionamento destes sistemas
é assegurado com a condição de
serem respeitadas as preconiza-
ções do fabricante relativamente:


- às rodas (pneus e jantes),

- aos componentes de travagem,

- aos componentes electrónicos,

- aos procedimentos de monta-
gem e intervenção.
Depois de uma colisão, mandar
verifi car esses sistemas pela rede
PEUGEOT ou por uma [ofi cina
qualifi cada].


Neutralização
Em condições excepcionais (arranque
do veículo atolado, imobilizado na neve,
sob solo instável...), poderá tornar-se
útil neutralizar os sistemas ASR e ESP
para fazer patinar as rodas e reencon-
trar a aderência.

)
Premir o botão situado ao centro do
painel de bordo "ESP OFF"
.
O acender deste avisador no
quadro de bordo e da luz avisa-
dora do botão indica a neutrali-
zação dos sistemas ASR e ESP.

Reactivação
Estes sistemas reactivam-se automati-
camente após cada desligar da ignição
ou a partir de 50 km/h.


)
Premir de novo o botão "ESP OFF"

para os reactivar manualmente.

SISTEMAS DE CONTROLO DA
TRAJECTÓRIA


Activação
Estes sistemas são activados automatica-
mente cada vez que o veículo arranca.

Antipatinagem das rodas
(ASR) e controlo dinâmico de
estabilidade (ESP)
Em caso de problema de ade-
rência ou de trajectória, este sis-
tema entra em funcionamento.
Esta acção é assinalada pelo
funcionamento intermitente
deste avisador no quadro de
bordo.



Programa de Estabilidade
Electrónica/ESP (SSP)

A antipatinagem das rodas optimiza a
motricidade, para evitar a patinagem
das rodas, agindo nos travões das ro-
das motoras e no motor.
O controlo dinâmico de estabilidade
actua sobre o travão de uma ou várias
rodas e no motor para manter o veículo
na trajectória desejada pelo condutor,
de acordo com os limites das leis da
física.
Este sistema optimiza a estabilidade
do veículo e a sua capacidade de tra-
vagem pela combinação de acções do
ESP e da direcção assistida eléctrica,
no momento de um travagem em pisos
de aderência diferenciadas entre as ro-
das direita e esquerda.
Permite travar mais as rodas em con-
tacto com a parte aderente da estrada
e, antecipando a instabilidade do veícu-
lo, permite aplicar uma ligeira correc-
ção do ângulo de viragem das rodas
para ajudar o condutor a conservar a
trajectória.


Anomalia de funcionamento
O acendimento deste avisador
acompanhado por um sinal so-
noro e por uma mensagem no
ecrã multifunções, indica um
mau funcionamento desses sistemas.
Mandar verifi car pela rede PEUGEOT
ou por uma ofi cina qualifi cada.

6SEGURANÇA
105

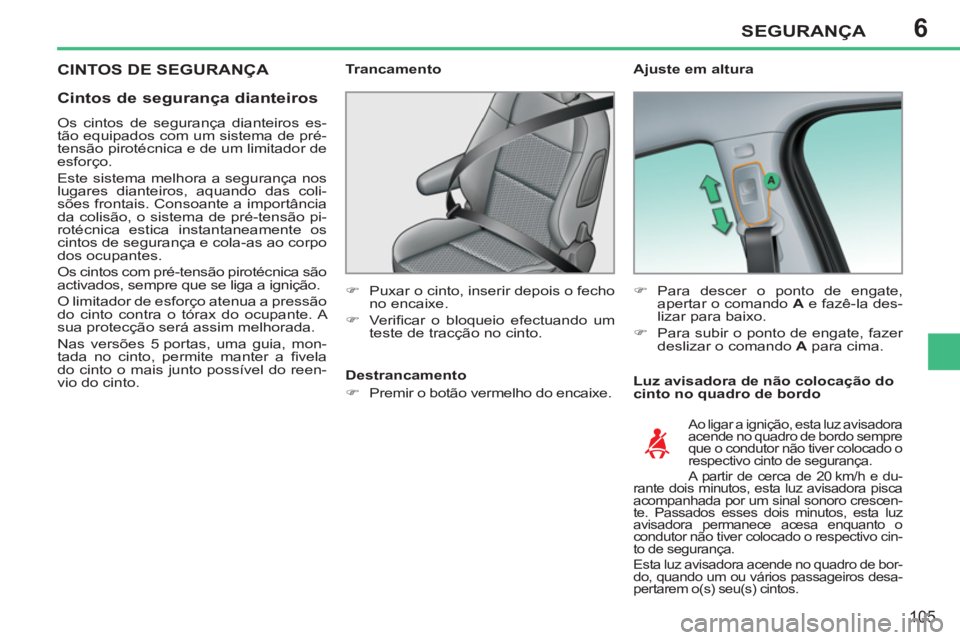

CINTOS DE SEGURANÇA
Ajuste em altura

Luz avisadora de não colocação do
cinto no quadro de bordo
Trancamento


)
Puxar o cinto, inserir depois o fecho
no encaixe.

)
Verifi car o bloqueio efectuando um
teste de tracção no cinto.


)
Para descer o ponto de engate,
apertar o comando A
e fazê-la des-
lizar para baixo.

)
Para subir o ponto de engate, fazer
deslizar o comando A
para cima.


Ao ligar a ignição, esta luz avisadora
acende no quadro de bordo sempre
que o condutor não tiver colocado o
respectivo cinto de segurança.
A partir de cerca de 20 km/h e du-
rante dois minutos, esta luz avisadora pisca
acompanhada por um sinal sonoro crescen-
te. Passados esses dois minutos, esta luz
avisadora permanece acesa enquanto o
condutor não tiver colocado o respectivo cin-
to de segurança.
Esta luz avisadora acende no quadro de bor-
do, quando um ou vários passageiros desa-
pertarem o(s) seu(s) cintos.


Destrancamento


)
Premir o botão vermelho do encaixe.



Cintos de segurança dianteiros

Os cintos de segurança dianteiros es-
tão equipados com um sistema de pré-
tensão pirotécnica e de um limitador de
esforço.
Este sistema melhora a segurança nos
lugares dianteiros, aquando das coli-
sões frontais. Consoante a importância
da colisão, o sistema de pré-tensão pi-
rotécnica estica instantaneamente os
cintos de segurança e cola-as ao corpo
dos ocupantes.
Os cintos com pré-tensão pirotécnica são
activados, sempre que se liga a ignição.
O limitador de esforço atenua a pressão
do cinto contra o tórax do ocupante. A
sua protecção será assim melhorada.
Nas versões 5 portas, uma guia, mon-
tada no cinto, permite manter a fi vela
do cinto o mais junto possível do reen-
vio do cinto.

6SEGURANÇA
106

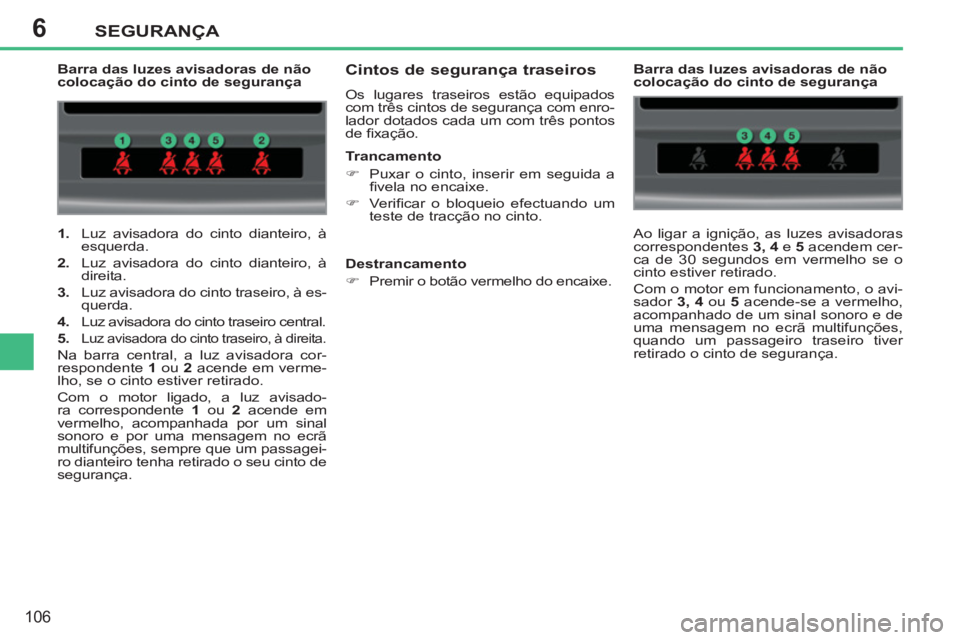

1.
Luz avisadora do cinto dianteiro, à
esquerda.

2.
Luz avisadora do cinto dianteiro, à
direita.

3.
Luz avisadora do cinto traseiro, à es-
querda.

4.
Luz avisadora do cinto traseiro central.

5.

Luz avisadora do cinto traseiro, à direita.

Na barra central, a luz avisadora cor-
respondente 1
ou 2
acende em verme-
lho, se o cinto estiver retirado.
Com o motor ligado, a luz avisado-
ra correspondente 1
ou 2
acende em
vermelho, acompanhada por um sinal
sonoro e por uma mensagem no ecrã
multifunções, sempre que um passagei-
ro dianteiro tenha retirado o seu cinto de
segurança.

Barra das luzes avisadoras de não
colocação do cinto de segurança

Cintos de segurança traseiros

Os lugares traseiros estão equipados
com três cintos de segurança com enro-
lador dotados cada um com três pontos
de fi xação.
Barra das luzes avisadoras de não
colocação do cinto de segurança
Ao ligar a ignição, as luzes avisadoras
correspondentes 3, 4
e 5
acendem cer-
ca de 30 segundos em vermelho se o
cinto estiver retirado.
Com o motor em funcionamento, o avi-
sador 3, 4
ou 5
acende-se a vermelho,
acompanhado de um sinal sonoro e de
uma mensagem no ecrã multifunções,
quando um passageiro traseiro tiver
retirado o cinto de segurança.

Trancamento


)
Puxar o cinto, inserir em seguida a
fi vela no encaixe.

)
Verifi car o bloqueio efectuando um
teste de tracção no cinto.


Destrancamento


)
Premir o botão vermelho do encaixe.

6
i
SEGURANÇA
107





O condutor deve garantir que os
passageiros utilizam correctamente
os cintos de segurança e que estão
bem colocados antes de iniciar a
condução.
Seja qual for o seu lugar no veículo,
coloque sempre o seu cinto de segu-
rança, mesmo para curtos trajectos.
Não inverta os cintos, pois nesse
caso estes não assegurariam correc-
tamente a sua função.
Se os bancos estiverem equipados
com apoios de braços * , a parte ven-
tral do cinto deve passar sempre por
baixo dos mesmos.
Os cintos de segurança encontram-
se equipados com um enrolador
permitindo o ajuste automático do
comprimento do cinto à sua morfolo-
gia. O arrumar do cinto de segurança
efectua-se automaticamente sempre
que este não estiver a ser utilizado.
Antes e depois da sua utilização, as-
segure-se que o cinto fi ca correcta-
mente enrolado.
A parte inferior do cinto deve estar
posicionada o mais abaixo possível
sobre a bacia.
A parte superior deve estar posicio-
nada na parte côncava do ombro.
Os enroladores estão equipados
com um dispositivo de bloqueio au-
tomático aquando de uma colisão,
travagem de emergência ou capota-
mento do veículo. Pode desbloquear
o dispositivo puxando rapidamente o
cinto e soltando-o.

*
Consoante o modelo. Para ser efi ciente, um cinto de segurança:


- deve ser mantido esticado o mais
perto do corpo possível,

- deve ser usado por um só adulto,

- não deve apresentar vestígios de
cortes ou de desgaste,

- deve ser puxado na sua frente por
um movimento regular, verifi cando
que não se enrola,

- não deve ser transformado ou mo-
difi cado para não alterar o seu de-
sempenho.
Dadas as regras de segurança em vigor,
qualquer intervenção ou controlo deve
ser efectuado pela rede PEUGEOT que
lhe assegurará a garantia e a boa exe-
cução ou por uma ofi cina qualifi cada.

Solicite a verifi cação periódica dos seus cin-
tos de segurança junto da rede PEUGEOT ou
de uma ofi cina qualifi cada, especialmente, se
estes apresentarem sinais de deterioração.
Limpe o cinto com água e sabão ou um
produto de limpeza para têxteis, vendi-
do na rede PEUGEOT.
Depois de ter rebatido ou deslocado um
banco ou o banco traseiro, assegure-se
de que o cinto se encontra na posição
correcta e devidamente enrolado.
Recomendações para as crianças:


- utilize uma cadeira para crianças
adaptada, se o passageiro tiver
menos de 12 anos ou medir me-
nos de um metro e cinquenta,

- não utilize guia do cinto * quando
instalar a cadeira para crianças,

- nunca utilize o mesmo cinto de
segurança para várias pessoas,

- nunca transporte uma criança so-
bre os seus joelhos.

Em função da natureza e da im-
portância das colisões
, o dispositi-
vo pirotécnico pode iniciar-se antes e
independentemente do disparo dos
airbags. O accionamento do ou dos air-
bags é acompanhado por uma ligeira
libertação de fumo inofensivo e de um
ruído, devidos à activação do cartucho
pirotécnico integrado no sistema.
De qualquer forma, a luz avisadora
dos airbags acende-se.
Após uma colisão, solicite a verifi -
cação e, eventualmente, substitua o
sistema de cintos de segurança pela
rede PEUGEOT ou por uma ofi cina
qualifi cada.

6
i
!
SEGURANÇA
108

AIRBAGS


Os airbags não funcionam com
a ignição desligada.
Este equipamento apenas funciona
uma vez. Se ocorrer uma segunda
colisão (aquando do mesmo aci-
dente ou outro acidente), o airbag
não funcionará.










Airbags frontais

Sistema que protege, em caso de coli-
são frontal, a cabeça e o toráx do con-
dutor e do passageiro dianteiro.
Para o condutor, está integrado no cen-
tro do volante; para o passageiro dian-
teiro, no painel de bordo por cima do
porta-luvas.

Activação
Disparam simultaneamente, excepto
se o airbag frontal do passageiro esti-
ver neutralizado, em caso de uma co-
lisão frontal violenta aplicado em toda
ou parte da zona de impacto frontal A
,
consoante o eixo longitudinal do veí-
culo num plano horizontal e de sentido
dianteiro para a traseira do veículo.
O airbag frontal interpõe-se entre o ocu-
pante dianteiro do veículo e o painel de
bordo, para amortecer a sua projecção
para a frente.
Zonas de detecção de colisão


A.
Zona de colisão frontal.

B.
Zona de colisão lateral.
O accionamento do ou dos airba-
gs é acompanhado por uma ligeira
libertação de fumo inofensivo e de
um ruído, devidos à activação do
cartucho pirotécnico integrado no
sistema.
Este fumo não é nocivo, mas pode
revelar-se irritante para as pesso-
as sensíveis.
O ruído da detonação pode pro-
vocar uma ligeira diminuição da
capacidade auditiva durante um
breve período.
Sistema concebido para optimizar a
segurança dos ocupantes (excepto o
passageiro traseiro central) em caso de
colisões violentas. Este sistema com-
pleta a acção dos cintos de segurança
equipados com limitador de esforço.

Nesse caso, os sensores electrónicos
registam e analisam as colisões dian-
teiras e laterais nas zonas de detecção
de colisão:


-
em caso de colisão violenta, os air-
bags disparam instantaneamente e
protegem os ocupantes do veículo
(excepto o passageiro traseiro cen-
tral); imediatamente após a colisão,
os airbags esvaziam-se rapidamente,
para não prejudicar a visibilidade, nem
a eventual saída dos ocupantes;

- em caso de uma colisão pouco vio-
lenta, de impacto na parte traseira
e em determinadas condições de
capotamento, os airbags não são
accionados. O cinto de segurança
por si só é sufi ciente para assegu-
rar uma protecção optimizada nes-
tas situações.

6
!
!
SEGURANÇA
109
Se os dois avisadores dos airbags
acenderem em permanência, não
instalar o banco para crianças "de
costas para a estrada" no lugar do
passageiro dianteiro.
Mandar verifi car pela rede PEUGEOT
ou por uma ofi cina qualifi cada

Anomalia de funcionamento
Se este avisador acender no
quadro de bordo, acompanha-
do por um sinal sonoro e por
uma mensagem no ecrã mul-
tifunções, consultar a rede PEUGEOT
ou por uma [ofi cina qualifi cada] para
verifi cação do sistema. Para assegurar a segurança do
seu fi lho, neutralizar imperativa-
mente o airbag passageiro sempre
que instalar um banco para crian-
ças "de costas para a estrada" no
banco do passageiro dianteiro.
Senão, a criança arrisca-se a
ser gravemente ferida, ou morta,
aquando do disparo do airbag.
Consoante a sua versão, este
avisador acende, seja no qua-
dro de bordo ou na barra cen-
tral, com a ignição ligada e
durante todo o período de du-
ração da neutralização.
Reactivação
Assim que retirar o banco para crianças,
rodar o comando 1
para a posição "ON"

para activar de novo o airbag e assegu-
rar assim a segurança do seu passagei-
ro dianteiro em caso de colisão.

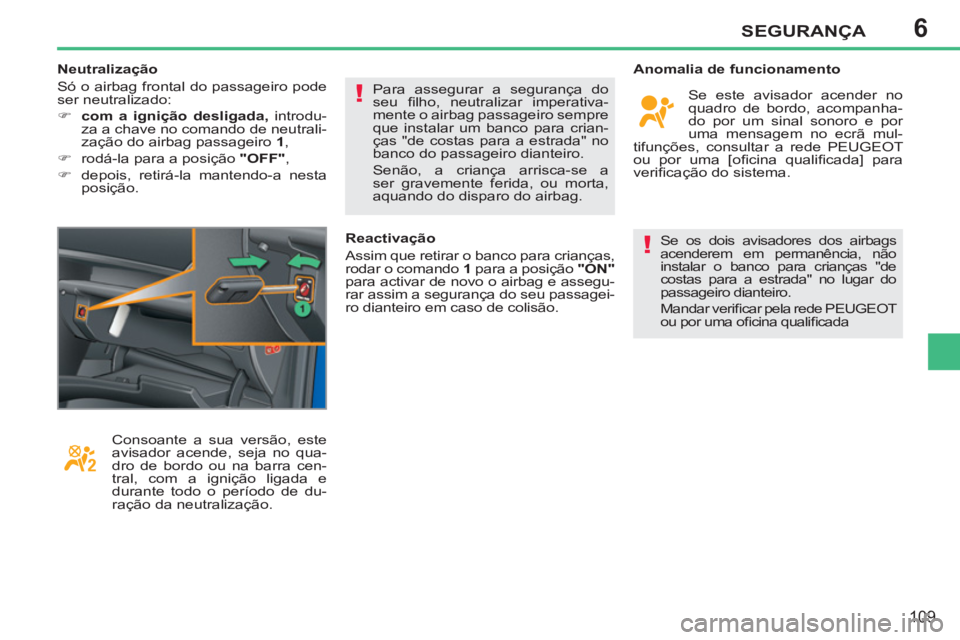

Neutralização
Só o airbag frontal do passageiro pode
ser neutralizado:


)
com a ignição desligada,
introdu-
za a chave no comando de neutrali-
zação do airbag passageiro 1
,

)
rodá-la para a posição "OFF"
,

)
depois, retirá-la mantendo-a nesta
posição.

6
!
SEGURANÇA
110

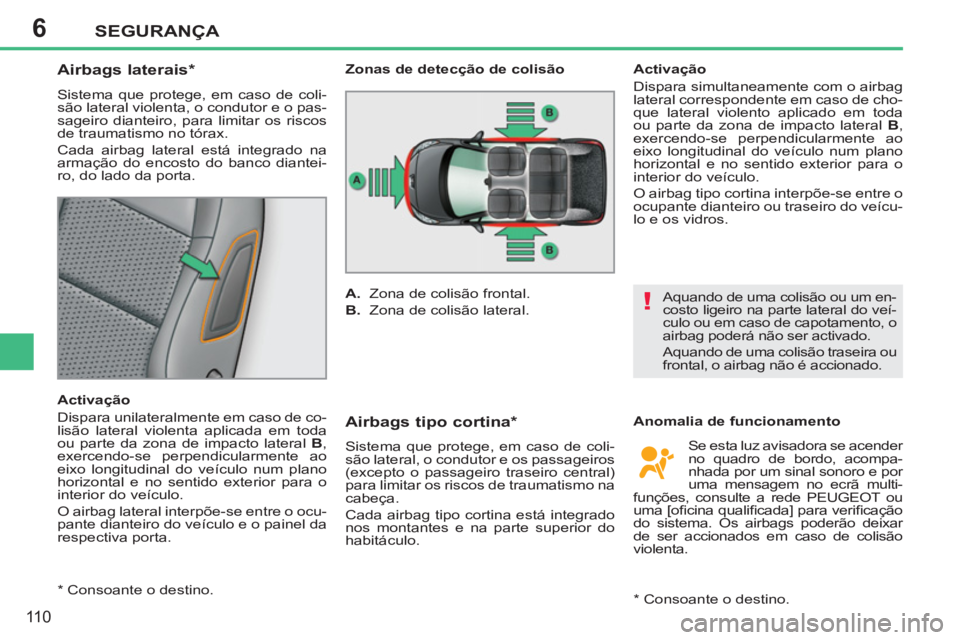

Airbags laterais *

Sistema que protege, em caso de coli-
são lateral violenta, o condutor e o pas-
sageiro dianteiro, para limitar os riscos
de traumatismo no tórax.
Cada airbag lateral está integrado na
armação do encosto do banco diantei-
ro, do lado da porta.

Activação
Dispara unilateralmente em caso de co-
lisão lateral violenta aplicada em toda
ou parte da zona de impacto lateral B
,
exercendo-se perpendicularmente ao
eixo longitudinal do veículo num plano
horizontal e no sentido exterior para o
interior do veículo.
O airbag lateral interpõe-se entre o ocu-
pante dianteiro do veículo e o painel da
respectiva porta.


Airbags tipo cortina *

Sistema que protege, em caso de coli-
são lateral, o condutor e os passageiros
(excepto o passageiro traseiro central)
para limitar os riscos de traumatismo na
cabeça.
Cada airbag tipo cortina está integrado
nos montantes e na parte superior do
habitáculo. Se esta luz avisadora se acender
no quadro de bordo, acompa-
nhada por um sinal sonoro e por
uma mensagem no ecrã multi-
funções, consulte a rede PEUGEOT ou
uma [ofi cina qualifi cada] para verifi cação
do sistema. Os airbags poderão deixar
de ser accionados em caso de colisão
violenta.


*
Consoante o destino.
Anomalia de funcionamento
Activação
Dispara simultaneamente com o airbag
lateral correspondente em caso de cho-
que lateral violento aplicado em toda
ou parte da zona de impacto lateral B
,
exercendo-se perpendicularmente ao
eixo longitudinal do veículo num plano
horizontal e no sentido exterior para o
interior do veículo.
O airbag tipo cortina interpõe-se entre o
ocupante dianteiro ou traseiro do veícu-
lo e os vidros.
Aquando de uma colisão ou um en-
costo ligeiro na parte lateral do veí-
culo ou em caso de capotamento, o
airbag poderá não ser activado.
Aquando de uma colisão traseira ou
frontal, o airbag não é accionado.
Zonas de detecção de colisão


A.
Zona de colisão frontal.

B.
Zona de colisão lateral.


*
Consoante o destino.
