2011 PEUGEOT 207 Betriebsanleitungen (in German)

1
!

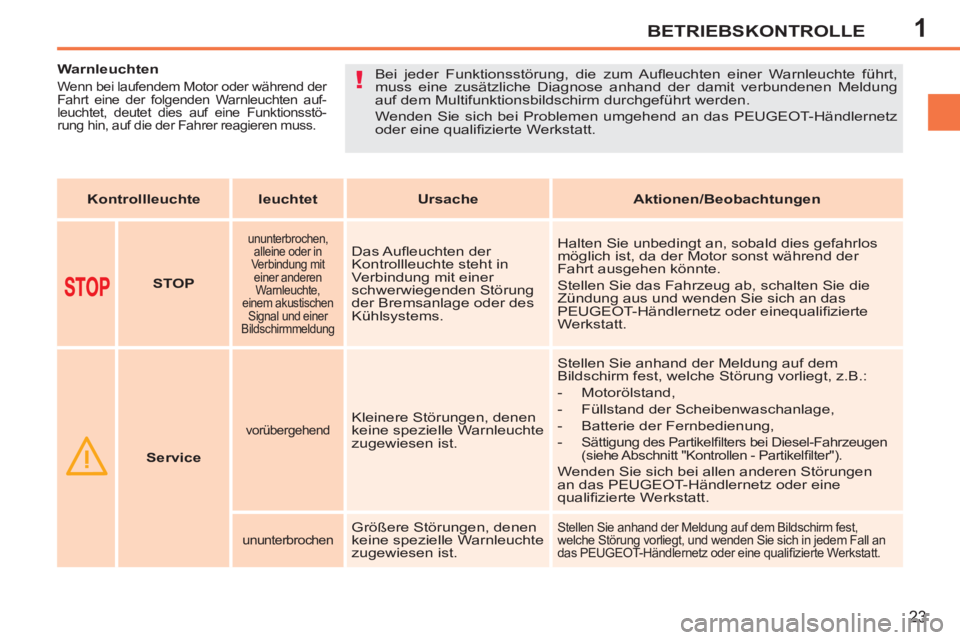

BETRIEBSKONTROLLE
23










Warnleuchten

Wenn bei laufendem Motor oder während der
Fahrt eine der folgenden Warnleuchten auf-
leuchtet, deutet dies auf eine Funktionsstö-
rung hin, auf die der Fahrer reagieren muss. Bei jeder Funktionsstörung, die zum Aufl euchten einer Warnleuchte führt,
muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung
auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








STOP




ununterbrochen,
alleine oder in
Verbindung mit
einer anderen
Warnleuchte,
einem akustischen
Signal und einer
Bildschirmmeldung
Das Aufl euchten der
Kontrollleuchte steht in
Verbindung mit einer
schwerwiegenden Störung
der Bremsanlage oder des
Kühlsystems. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist, da der Motor sonst während der
Fahrt ausgehen könnte.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das
PEUGEOT-Händlernetz oder einequalifi zierte
Werkstatt.





Service




vorübergehend
Kleinere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem
Bildschirm fest, welche Störung vorliegt, z.B.:


- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

-
Sättigung des Partikelfi lters bei Diesel-Fahrzeugen
(siehe Abschnitt "Kontrollen - Partikelfi lter").

Wenden Sie sich bei allen anderen Störungen
an das PEUGEOT-Händlernetz oder eine
qualifi zierte Werkstatt.


ununterbrochen
Größere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Störung vorliegt, und wenden Sie sich in jedem Fall an
das PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.

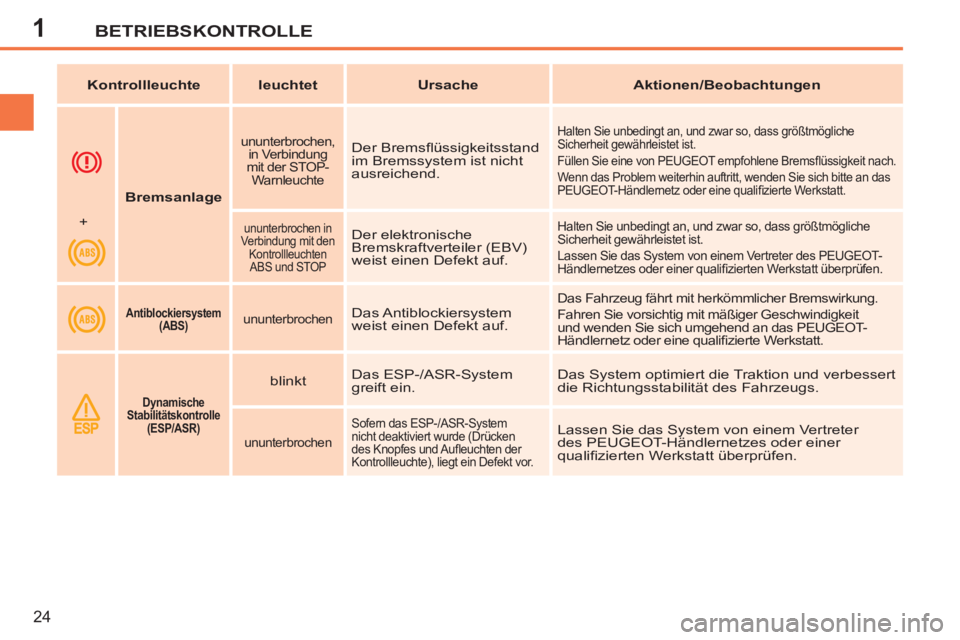

1BETRIEBSKONTROLLE
24






Bremsanlage




ununterbrochen,
in Verbindung
mit der STOP-
Warnleuchte
Der Bremsfl üssigkeitsstand
im Bremssystem ist nicht
ausreichend.
Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Füllen Sie eine von PEUGEOT empfohlene Bremsfl üssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.


+

ununterbrochen in
Verbindung mit den
Kontrollleuchten
ABS und STOP
Der elektronische
Bremskraftverteiler (EBV)
weist einen Defekt auf. Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Lassen Sie das System von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifi zierten Werkstatt überprüfen.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Antiblockiersystem
(ABS)


ununterbrochen
Das Antiblockiersystem
weist einen Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.






Dynamische
Stabilitätskontrolle
(ESP/ASR)



blinkt Das ESP-/ASR-System
greift ein. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs.

ununterbrochen

Sofern das ESP-/ASR-System
nicht deaktiviert wurde (Drücken
des Knopfes und Aufl euchten der
Kontrollleuchte), liegt ein Defekt vor. Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifi zierten Werkstatt überprüfen.

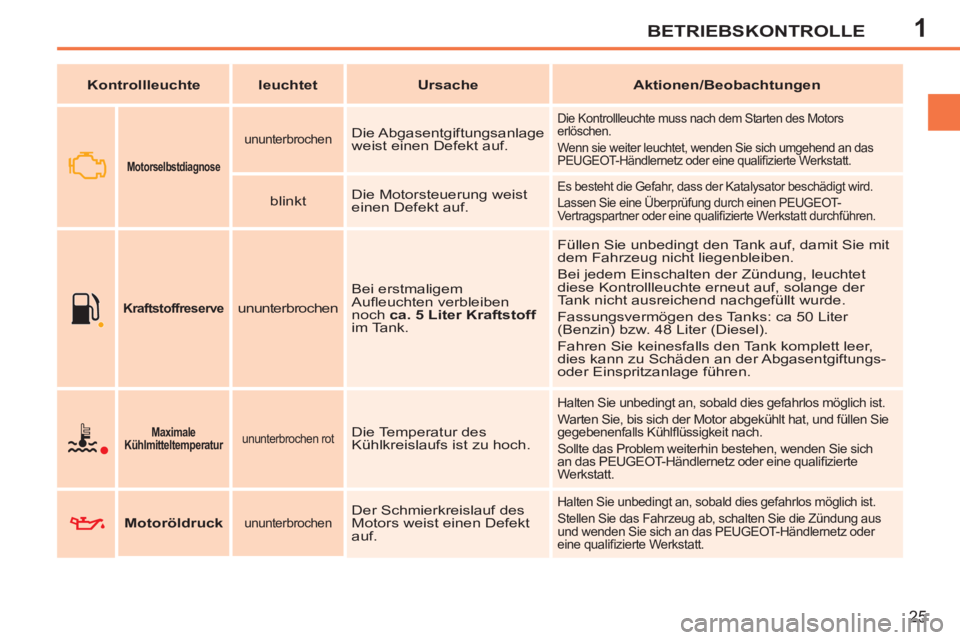

1BETRIEBSKONTROLLE
25


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Maximale
Kühlmitteltemperatur


ununterbrochen rot
Die Temperatur des
Kühlkreislaufs ist zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und füllen Sie
gegebenenfalls Kühlfl üssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das PEUGEOT-Händlernetz oder eine qualifi zierte
Werkstatt.





Motoröldruck



ununterbrochen
Der Schmierkreislauf des
Motors weist einen Defekt
auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifi zierte Werkstatt.






Motorselbstdiagnose



ununterbrochen
Die Abgasentgiftungsanlage
weist einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.


blinkt Die Motorsteuerung weist
einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.






Kraftstoffreserve



ununterbrochen

Bei erstmaligem
Aufl euchten verbleiben
noch ca. 5 Liter Kraftstoff
im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit
dem Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet
diese Kontrollleuchte erneut auf, solange der
Tank nicht ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca 50 Liter
(Benzin) bzw. 48 Liter (Diesel).
Fahren Sie keinesfalls den Tank komplett leer,
dies kann zu Schäden an der Abgasentgiftungs-
oder Einspritzanlage führen.

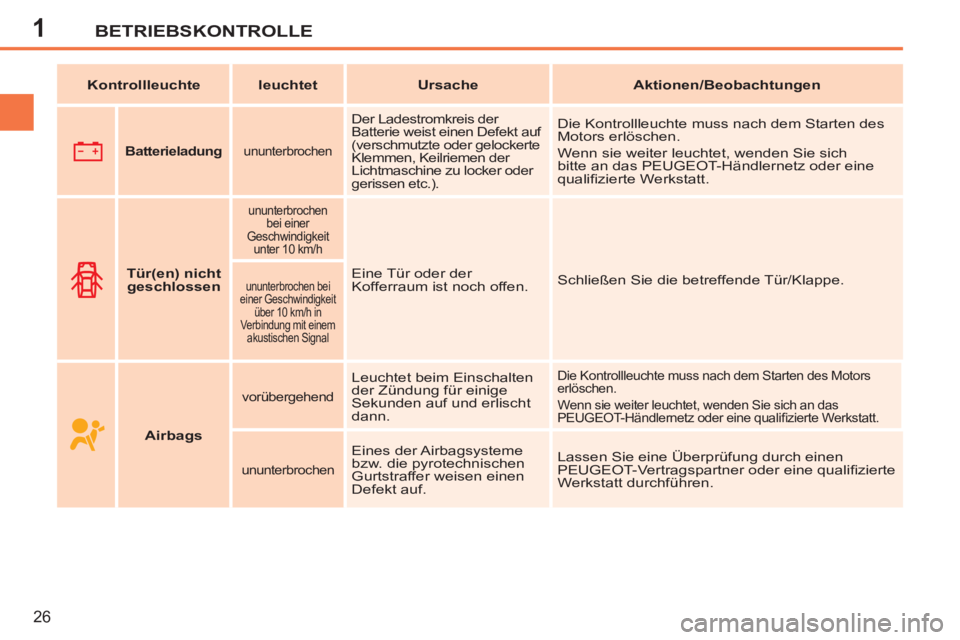

1BETRIEBSKONTROLLE
26





B

atterieladung



ununterbrochen

Der Ladestromkreis der
Batterie weist einen Defekt auf
(verschmutzte oder gelockerte
Klemmen, Keilriemen der
Lichtmaschine zu locker oder
gerissen etc.). Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich
bitte an das PEUGEOT-Händlernetz oder eine
qualifi zierte Werkstatt.






Tür(en) nicht
geschlossen




ununterbrochen
bei einer
Geschwindigkeit
unter 10 km/h

Eine Tür oder der
Kofferraum ist noch offen. Schließen Sie die betreffende Tür/Klappe.

ununterbrochen bei
einer Geschwindigkeit
über 10 km/h in
Verbindung mit einem
akustischen Signal



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Airbags




vorübergehend

Leuchtet beim Einschalten
der Zündung für einige
Sekunden auf und erlischt
dann. Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt.


ununterbrochen

Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch einen
PEUGEOT-Vertragspartner oder eine qualifi zierte
Werkstatt durchführen.

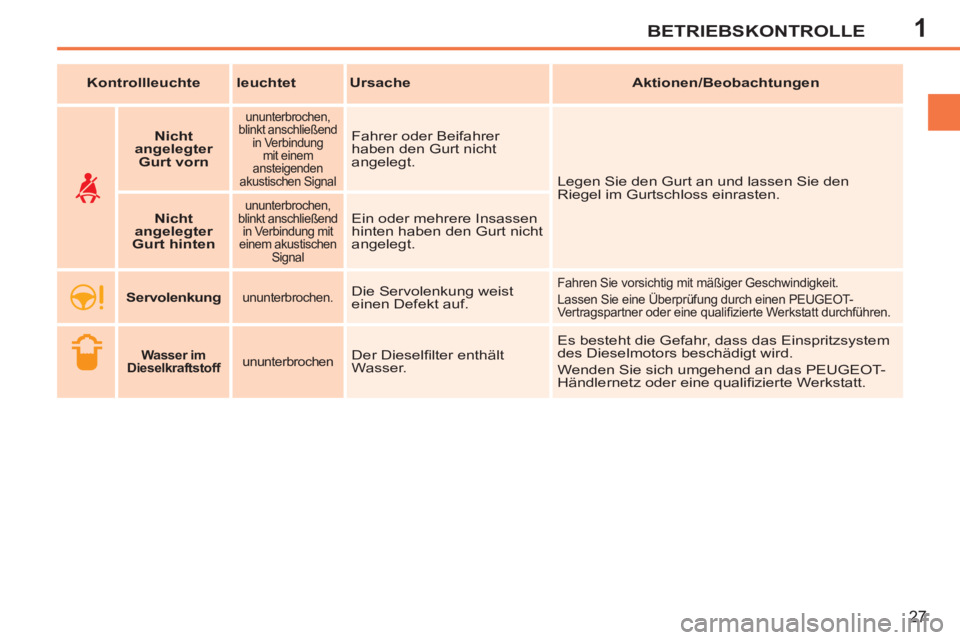

1BETRIEBSKONTROLLE
27






Nicht
angelegter
Gurt vorn




ununterbrochen,
blinkt anschließend
in Verbindung
mit einem
ansteigenden
akustischen Signal

Fahrer oder Beifahrer
haben den Gurt nicht
angelegt.
Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.


Nicht
angelegter
Gurt hinten




ununterbrochen,
blinkt anschließend
in Verbindung mit
einem akustischen
Signal
Ein oder mehrere Insassen
hinten haben den Gurt nicht
angelegt.


Servolenkung

ununterbrochen.
Die Servolenkung weist
einen Defekt auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Werkstatt durchführen.






Wasser im
Dieselkraftstoff


ununterbrochen
Der Dieselfi lter enthält
Wasser. Es besteht die Gefahr, dass das Einspritzsystem
des Dieselmotors beschädigt wird.
Wenden Sie sich umgehend an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen

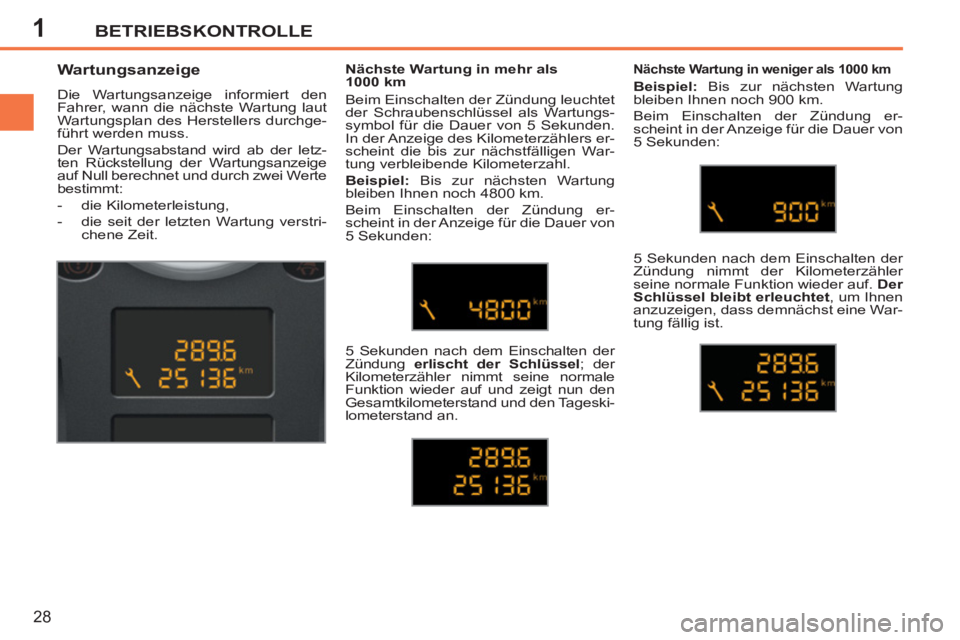

1BETRIEBSKONTROLLE
28









Wartungsanzeige

Die Wartungsanzeige informiert den
Fahrer, wann die nächste Wartung laut
Wartungsplan des Herstellers durchge-
führt werden muss.
Der Wartungsabstand wird ab der letz-
ten Rückstellung der Wartungsanzeige
auf Null berechnet und durch zwei Werte
bestimmt:


- die Kilometerleistung,

- die seit der letzten Wartung verstri-
chene Zeit.
Nächste Wartung in mehr als
1000 km
Beim Einschalten der Zündung leuchtet
der Schraubenschlüssel als Wartungs-
symbol für die Dauer von 5 Sekunden.
In der Anzeige des Kilometerzählers er-
scheint die bis zur nächstfälligen War-
tung verbleibende Kilometerzahl.

Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 4800 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung erlischt der Schlüssel
; der
Kilometerzähler nimmt seine normale
Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tageski-
lometerstand an.


Nächste Wartung in weniger als 1000 km


Beispiel:
Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt erleuchtet
, um Ihnen
anzuzeigen, dass demnächst eine War-
tung fällig ist.

1
i
i

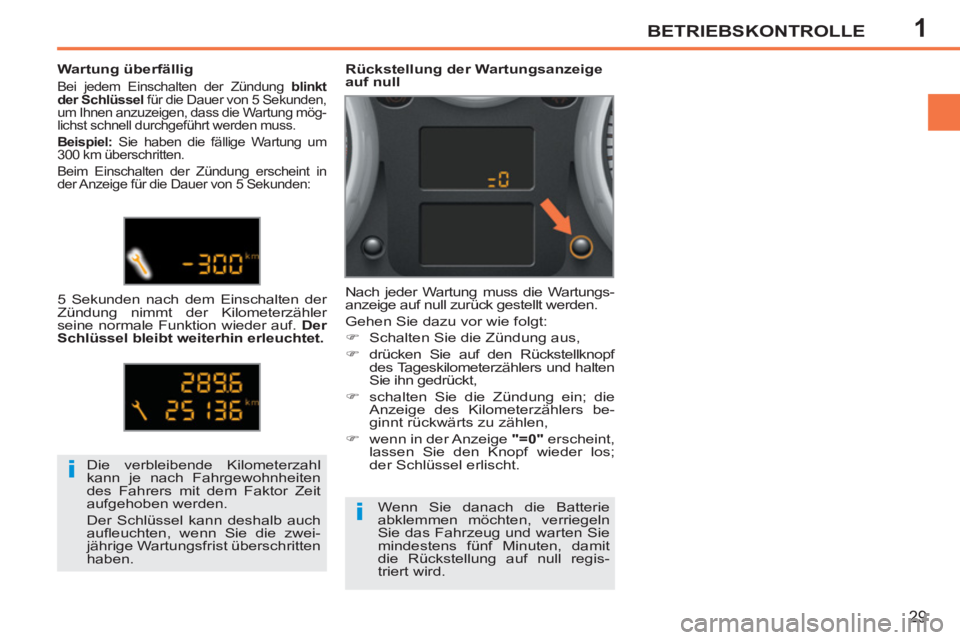

BETRIEBSKONTROLLE
29
Die verbleibende Kilometerzahl
kann je nach Fahrgewohnheiten
des Fahrers mit dem Faktor Zeit
aufgehoben werden.
Der Schlüssel kann deshalb auch
aufl euchten, wenn Sie die zwei-
jährige Wartungsfrist überschritten
haben.

Wartung überfällig

Bei jedem Einschalten der Zündung blinkt
der Schlüssel
für die Dauer von 5 Sekunden,
um Ihnen anzuzeigen, dass die Wartung mög-
lichst schnell durchgeführt werden muss.

Beispiel:
Sie haben die fällige Wartung um
300 km überschritten.
Beim Einschalten der Zündung erscheint in
der Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet .












Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die Wartungs-
anzeige auf null zurück gestellt werden.
Gehen Sie dazu vor wie folgt:


)
Schalten Sie die Zündung aus,

)
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und halten
Sie ihn gedrückt,

)
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,

)
wenn in der Anzeige "=0"
erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Wenn Sie danach die Batterie
abklemmen möchten, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit
die Rückstellung auf null regis-
triert wird.

1
i

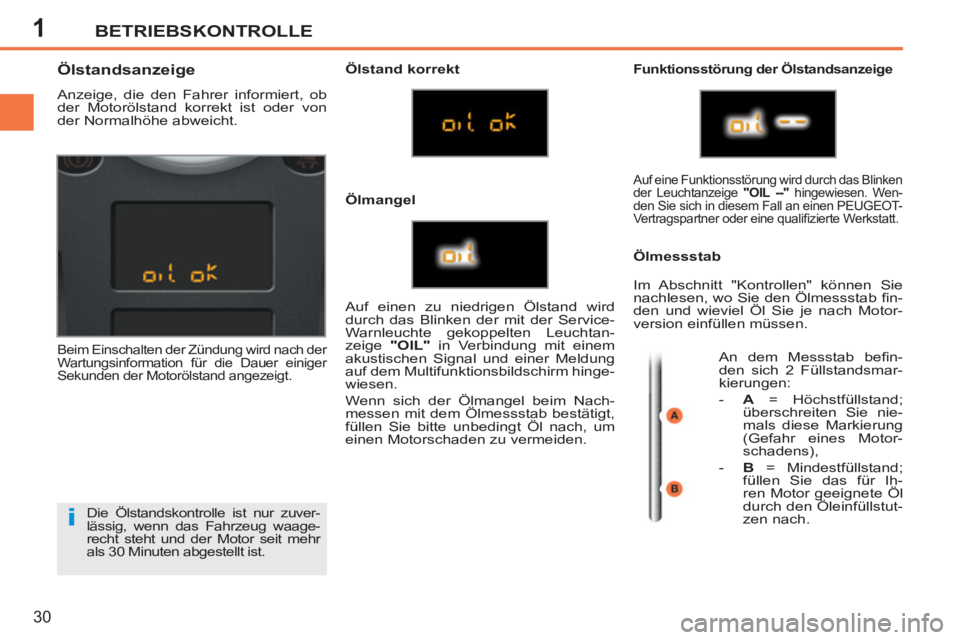

BETRIEBSKONTROLLE
30
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 30 Minuten abgestellt ist.















Ölstandsanzeige

Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird nach der
Wartungsinformation für die Dauer einiger
Sekunden der Motorölstand angezeigt.

Ölstand korrekt

Funktionsstörung der Ölstandsanzeige


Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL

"
in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden.

Auf eine Funktionsstörung wird durch das Blinken
der Leuchtanzeige "OIL --"
hingewiesen. Wen-
den Sie sich in diesem Fall an einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Werkstatt.

Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab fi n-
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
An dem Messstab befi n-
den sich 2 Füllstandsmar-
kierungen:


- A
= Höchstfüllstand;
überschreiten Sie nie-
mals diese Markierung
(Gefahr eines Motor-
schadens),

- B
= Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.


Ölmangel
