Beim Reifenwechsel wie folgt vorge-
hen:
❒das Fahrzeug in einer Position an-
halten, die keine Gefahr für den
Verkehr darstellt und das sichere
Wechseln des Rades ermöglicht.
Der Boden muss möglichst eben
und ausreichend kompakt sein,
❒den Motor abstellen und die Hand-
bremse anziehen,
❒den ersten Gang oder den Rück-
wärtsgang einlegen,
❒sollevare den Bodenbelag des
Gepäckraums anheben,
❒den elektrischen Steckverbinder
A- Abb. 10abziehen,
❒Werkzeugkasten Bentnehmen und
zum ersetzenden Rad bringen;
❒NotradC;
L0D0161mAbb. 10
Man sollten wissen, dass:
❒der Wagenheber nicht repariert
werden kann: bei Beschädigung
muss er durch einen neuen Origi-
nal-Wagenheber ersetzt werden,
❒kein Werkzeug, außer seiner Hand-
kurbel, am Wagenheber montiert
werden kann.

145
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
IM NOTFALL
Abb. 11L0D0397m
Abb. 12L0D0163m
❒entnehmen, bei Modellen mit Alu-
Felgen die Nabenkappe mittels des
mitgelieferten Schraubenziehers
entfernen, durch Hebeleinwirkung
in die entsprechende Rille E- Abb.
11, (siehe Abbildung);
❒Befestigungsbolzen um etwa eine
Drehung lösen, dabei den mitge-
lieferten Schlüssel E- Abb. 12; ver-
wenden, bei Modellen mit Alu-Fel-
gen das Fahrzeug schütteln, um dieTrennung der Kappe von der Radna-
be zu erleichtern;
❒die Vorrichtung F- Abb. 13betäti-
gen, um den Wagenheber zu öff-
nen, bis die Rille Gam oberen Teil
des Wagenhebers ins untere Profil
H, an der Fahrzeugkarosserie ne-
ben das Zeichen I(ca. 60 cm ab
Mittelachse vom vorderen Rad bzw.
80 cm ab Mittelachse vom hinteren
Rad) eingebracht, korrekt einge-
steckt wird;
❒eventuell anwesende Personen über
das Anheben des Fahrzeugs unter-
richten, damit sie sich aus seiner
Nähe entfernen und das Fahrzeug
solange nicht berühren, bis es wie-
der heruntergelassen wird.;❒KurbelL- Abb. 13einführen, um
den Wagenheber zu betätigen und
das Fahrzeug anzuheben, bis sich
das Rad um einige Zentimereter
vom Boden hebt
❒für Versionen mit Radkappe, Kap-
pe entfernen, nach Lösen der drei
Befestigungsbolzen, und am Ende
den vierten Bolzen abschrauben
und Rad ausbauen;
❒für Versionen mit eingedrückter
Radkappe, die Kappe abnehmen,
ohne sie zu beschädigen;
❒prüfen, dass das Notrad auf an der
Radnabe aufliegenden Flächen
sauber und ohne Verschmutzung
ist, welche später das Lockern der
Befestigungsbolzen verursachen
könnte;
L0D0164mAbb. 13

146
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
IM NOTFALL
Abb. 14L0D0165mAbb. 15L0D0166m
❒Notrad einbauen, wobei die Boh-
rungen den entsprechen M- Abb.
14Zentrierstiften entsprechen
müssenN;
❒die 4 Befestigungsbolzen mit dem
mitgelieferten Schlüssel anschrau-
ben,
❒Wagenheberkurbel betätigen, so
dass das Fahrzeug gesenkt und die
Kurbel herausgezogen wird;
❒die Radschrauben bis zum An-
schlag festziehen, dabei abwech-
selnd von einer Radschraube zur
gegenüberliegenden wechseln, sie-
he Schema im BildDES NORMALRADES
Nach der beschriebenen Prozedur das
Fahrzeug anheben und das Notrad
ausbauen.
Versionen mit Stahlfelgen
Fahren Sie folgendermaßen fort:
❒Bei der Montage des Ersatzrads si-
cherstellen, dass die Kontakt-
flächen des Rades mit der Radna-
be sauber und frei von Verunrei-
nigungen sind, die ein ansch-
ließendes Lockern der Radschrau-
ben bewirken könnten.
❒normales Ersatzrad einbauen, da-
zu den ersten Bolzen um 2 Gewin-
de in die Bohrung einführen, die
dem Aufblasventil am nächsten
steht;❒Radkappe einbauen, wobei die Ril-
le (auf der Kappe) dem Aufblas-
ventil entsprechen muss, dann die
anderen drei Bolzen einführen;
❒für Versionen mit druckmontierter
Radkappe, den Klappenrand mit
der Handfläche gegen das Rad
drücken (nicht schlagen);
❒die Befestigungsbolzen mit dem mit-
gelieferten Schlüssel anschrauben,
❒Fahrzeug senken und Wagenheber
herausnehmen,
❒die Befestigungsbolzen mit dem mit-
gelieferten Schlüssel nach der nu-
merischen Reihenfolge laut Abb.
15; anschrauben,
ZUR BEACHTUNG Ein falscher Ein-
bau kann die Loslösung der Radkap-
pe während der Fahrt verursachen

147
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
IM NOTFALL

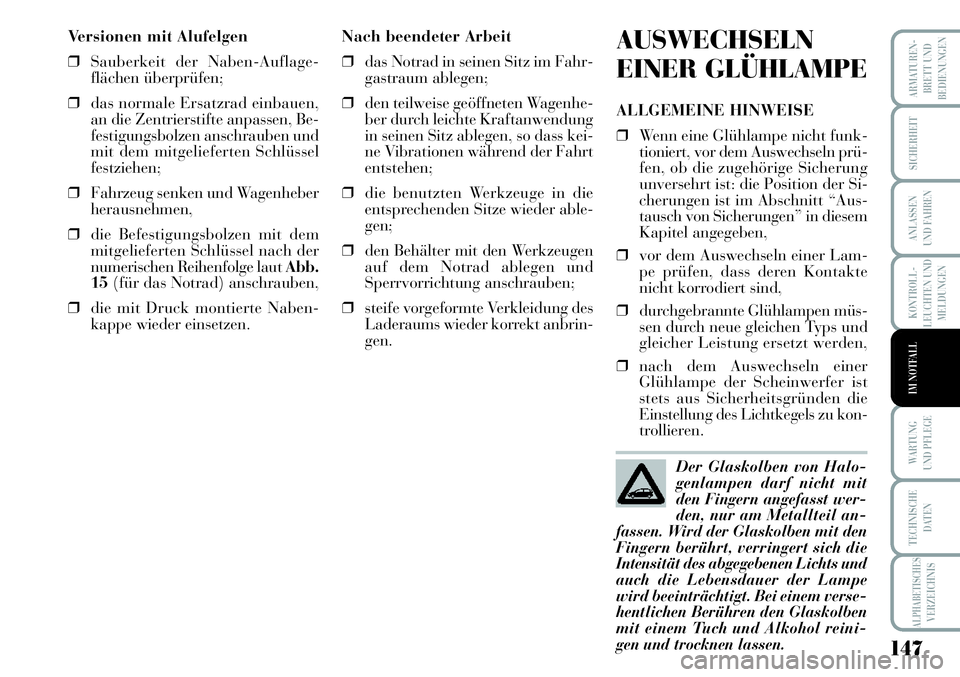

Versionen mit Alufelgen
❒Sauberkeit der Naben-Auflage-
flächen überprüfen;
❒das normale Ersatzrad einbauen,
an die Zentrierstifte anpassen, Be-
festigungsbolzen anschrauben und
mit dem mitgelieferten Schlüssel
festziehen;
❒Fahrzeug senken und Wagenheber
herausnehmen,
❒die Befestigungsbolzen mit dem
mitgelieferten Schlüssel nach der
numerischen Reihenfolge laut Abb.
15(für das Notrad) anschrauben,
❒die mit Druck montierte Naben-
kappe wieder einsetzen.Nach beendeter Arbeit
❒das Notrad in seinen Sitz im Fahr-
gastraum ablegen;
❒den teilweise geöffneten Wagenhe-
ber durch leichte Kraftanwendung
in seinen Sitz ablegen, so dass kei-
ne Vibrationen während der Fahrt
entstehen;
❒die benutzten Werkzeuge in die
entsprechenden Sitze wieder able-
gen;
❒den Behälter mit den Werkzeugen
auf dem Notrad ablegen und
Sperrvorrichtung anschrauben;
❒steife vorgeformte Verkleidung des
Laderaums wieder korrekt anbrin-
gen.AUSWECHSELN
EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
❒Wenn eine Glühlampe nicht funk-
tioniert, vor dem Auswechseln prü-
fen, ob die zugehörige Sicherung
unversehrt ist: die Position der Si-
cherungen ist im Abschnitt “Aus-
tausch von Sicherungen” in diesem
Kapitel angegeben,
❒vor dem Auswechseln einer Lam-
pe prüfen, dass deren Kontakte
nicht korrodiert sind,
❒durchgebrannte Glühlampen müs-
sen durch neue gleichen Typs und
gleicher Leistung ersetzt werden,
❒nach dem Auswechseln einer
Glühlampe der Scheinwerfer ist
stets aus Sicherheitsgründen die
Einstellung des Lichtkegels zu kon-
trollieren.
Der Glaskolben von Halo-
genlampen darf nicht mit
den Fingern angefasst wer-
den, nur am Metallteil an-
fassen. Wird der Glaskolben mit den
Fingern berührt, verringert sich die
Intensität des abgegebenen Lichts und
auch die Lebensdauer der Lampe
wird beeinträchtigt. Bei einem verse-
hentlichen Berühren den Glaskolben
mit einem Tuch und Alkohol reini-
gen und trocknen lassen.

148
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
IM NOTFALL

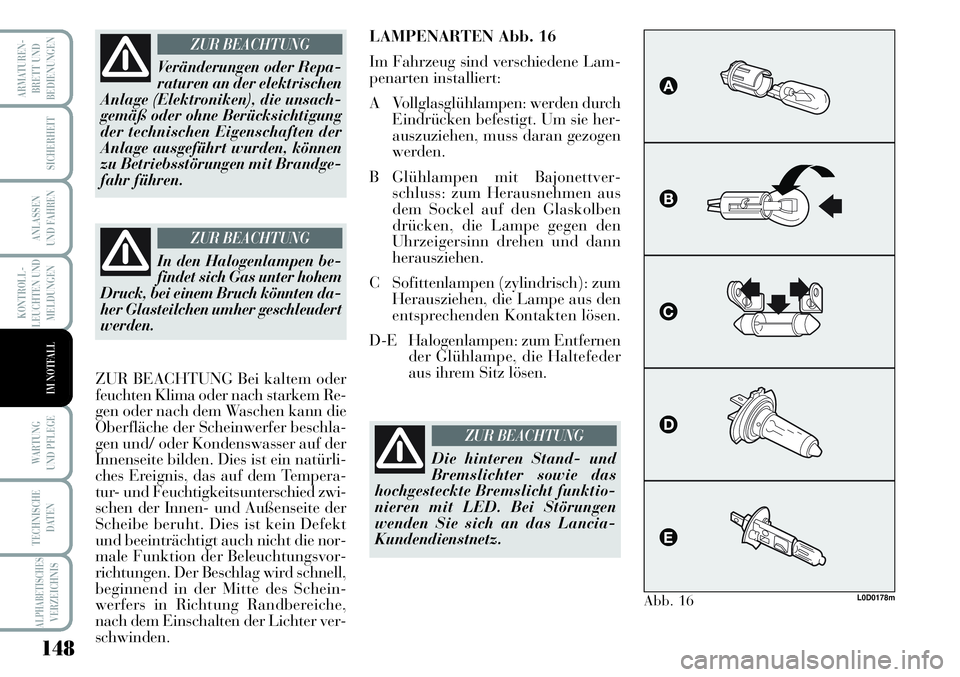

Veränderungen oder Repa-
raturen an der elektrischen
Anlage (Elektroniken), die unsach-
gemäß oder ohne Berücksichtigung
der technischen Eigenschaften der
Anlage ausgeführt wurden, können
zu Betriebsstörungen mit Brandge-
fahr führen.
ZUR BEACHTUNG
In den Halogenlampen be-
findet sich Gas unter hohem
Druck, bei einem Bruch könnten da-
her Glasteilchen umher geschleudert
werden.
ZUR BEACHTUNG
LAMPENARTEN Abb. 16
Im Fahrzeug sind verschiedene Lam-
penarten installiert:
A Vollglasglühlampen: werden durch
Eindrücken befestigt. Um sie her-
auszuziehen, muss daran gezogen
werden.
B Glühlampen mit Bajonettver-
schluss: zum Herausnehmen aus
dem Sockel auf den Glaskolben
drücken, die Lampe gegen den
Uhrzeigersinn drehen und dann
herausziehen.
C Sofittenlampen (zylindrisch): zum
Herausziehen, die Lampe aus den
entsprechenden Kontakten lösen.
D-E Halogenlampen: zum Entfernen
der Glühlampe, die Haltefeder
aus ihrem Sitz lösen.
L0D0178mAbb. 16
Die hinteren Stand- und
Bremslichter sowie das
hochgesteckte Bremslicht funktio-
nieren mit LED. Bei Störungen
wenden Sie sich an das Lancia-
Kundendienstnetz.
ZUR BEACHTUNG
ZUR BEACHTUNG Bei kaltem oder
feuchten Klima oder nach starkem Re-
gen oder nach dem Waschen kann die
Oberfläche der Scheinwerfer beschla-
gen und/ oder Kondenswasser auf der
Innenseite bilden. Dies ist ein natürli-
ches Ereignis, das auf dem Tempera-
tur- und Feuchtigkeitsunterschied zwi-
schen der Innen- und Außenseite der
Scheibe beruht. Dies ist kein Defekt
und beeinträchtigt auch nicht die nor-
male Funktion der Beleuchtungsvor-
richtungen. Der Beschlag wird schnell,
beginnend in der Mitte des Schein-
werfers in Richtung Randbereiche,
nach dem Einschalten der Lichter ver-
schwinden.

149
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
IM NOTFALL
Lampen Siehe Abbildung Typ Leistung:
FernlichtEH1 55W
AbblendlichtEH1 55W
Standlicht vorne AW5W 5W
Nebelscheinwerfer (für Versionen/Märkte, wo vorgesehen)EH1 55W
Fahrtrichtungsanzeiger vorneBPY21W 21W
Fahrtrichtungsanzeiger seitlich AWY5W 5W
Fahrtrichtungsanzeiger hinten BPY21W 21W
Rückfahrscheinwerfer BP21W 21W
NebelschlussleuchteBP21W 21W
KennzeichenleuchteCC5W 5W
vordere DeckenleuchteAW5W 10W
Hintere DeckenleuchteAW5W 10W
Hintere Deckenleuchten (bei Schiebedach)AW5W 5W
LaderaumbeleuchtungAW5W 5W

150
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
IM NOTFALL

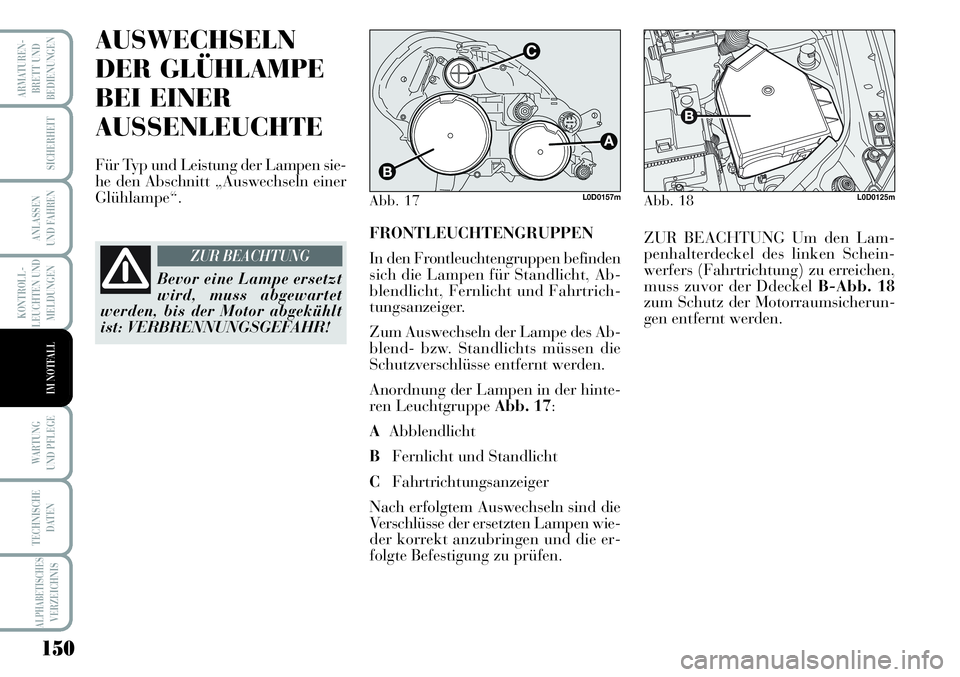

AUSWECHSELN
DER GLÜHLAMPE
BEI EINER
AUSSENLEUCHTE
Für Typ und Leistung der Lampen sie-
he den Abschnitt „Auswechseln einer
Glühlampe“.
FRONTLEUCHTENGRUPPEN
In den Frontleuchtengruppen befinden
sich die Lampen für Standlicht, Ab-
blendlicht, Fernlicht und Fahrtrich-
tungsanzeiger.
Zum Auswechseln der Lampe des Ab-
blend- bzw. Standlichts müssen die
Schutzverschlüsse entfernt werden.
Anordnung der Lampen in der hinte-
ren Leuchtgruppe Abb. 17:
AAbblendlicht
BFernlicht und Standlicht
CFahrtrichtungsanzeiger
Nach erfolgtem Auswechseln sind die
Verschlüsse der ersetzten Lampen wie-
der korrekt anzubringen und die er-
folgte Befestigung zu prüfen.ZUR BEACHTUNG Um den Lam-
penhalterdeckel des linken Schein-
werfers (Fahrtrichtung) zu erreichen,
muss zuvor der Ddeckel B-Abb. 18
zum Schutz der Motorraumsicherun-
gen entfernt werden.
Abb. 18L0D0125m
Bevor eine Lampe ersetzt
wird, muss abgewartet
werden, bis der Motor abgekühlt
ist: VERBRENNUNGSGEFAHR!
ZUR BEACHTUNG
Abb. 17L0D0157m

151
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS

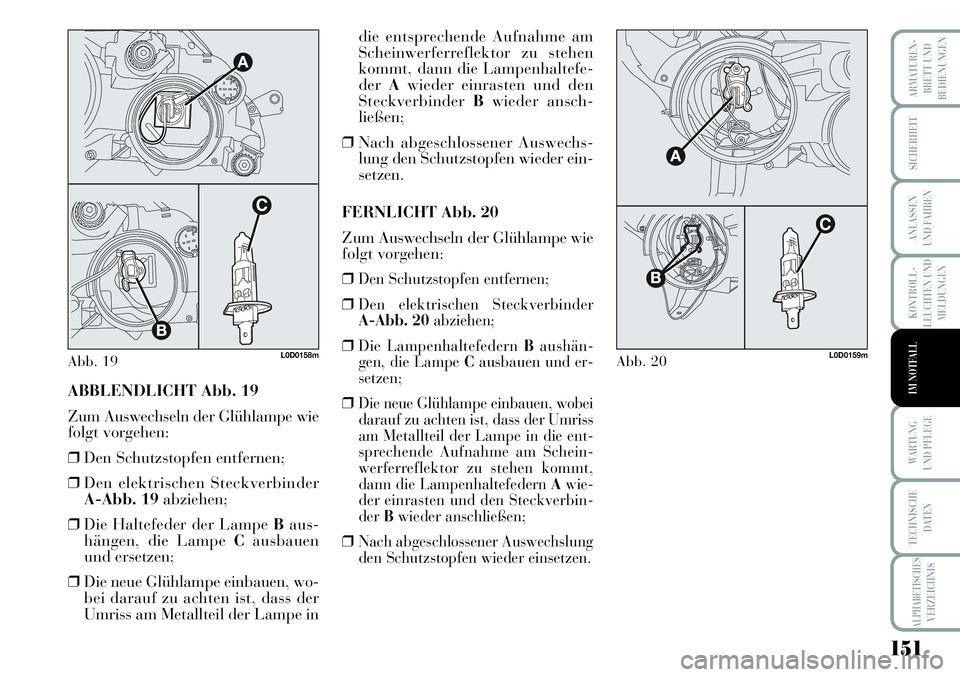

IM NOTFALLABBLENDLICHT Abb. 19
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒Den Schutzstopfen entfernen;
❒Den elektrischen Steckverbinder
A-Abb. 19abziehen;
❒Die Haltefeder der Lampe Baus-
hängen, die Lampe Causbauen
und ersetzen;
❒Die neue Glühlampe einbauen, wo-
bei darauf zu achten ist, dass der
Umriss am Metallteil der Lampe indie entsprechende Aufnahme am
Scheinwerferreflektor zu stehen
kommt, dann die Lampenhaltefe-
derAwieder einrasten und den
SteckverbinderBwieder ansch-
ließen;
❒Nach abgeschlossener Auswechs-
lung den Schutzstopfen wieder ein-
setzen.
FERNLICHT Abb. 20
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒
Den Schutzstopfen entfernen;
❒Den elektrischen Steckverbinder
A-Abb. 20abziehen;
❒Die Lampenhaltefedern Baushän-
gen, die Lampe Causbauen und er-
setzen;
❒Die neue Glühlampe einbauen, wobei
darauf zu achten ist, dass der Umriss
am Metallteil der Lampe in die ent-
sprechende Aufnahme am Schein-
werferreflektor zu stehen kommt,
dann die Lampenhaltefedern Awie-
der einrasten und den Steckverbin-
derBwieder anschließen;
❒Nach abgeschlossener Auswechslung
den Schutzstopfen wieder einsetzen.
Abb. 20L0D0159mAbb. 19L0D0158m
