2011 Lancia Musa Betriebsanleitung (in German)

184
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
WARTUNG
UND PFLEGE

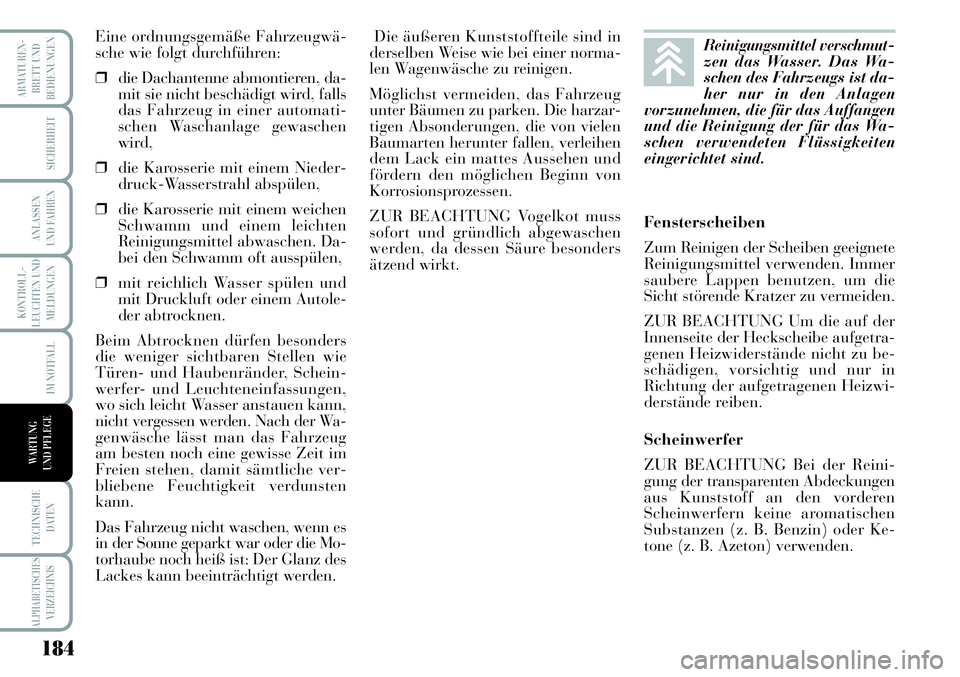

Eine ordnungsgemäße Fahrzeugwä-
sche wie folgt durchführen:
❒die Dachantenne abmontieren, da-
mit sie nicht beschädigt wird, falls
das Fahrzeug in einer automati-
schen Waschanlage gewaschen
wird,
❒die Karosserie mit einem Nieder-
druck-Wasserstrahl abspülen,
❒die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen. Da-
bei den Schwamm oft ausspülen,
❒mit reichlich Wasser spülen und
mit Druckluft oder einem Autole-
der abtrocknen.
Beim Abtrocknen dürfen besonders
die weniger sichtbaren Stellen wie
Türen- und Haubenränder, Schein-
werfer- und Leuchteneinfassungen,
wo sich leicht Wasser anstauen kann,
nicht vergessen werden. Nach der Wa-
genwäsche lässt man das Fahrzeug
am besten noch eine gewisse Zeit im
Freien stehen, damit sämtliche ver-
bliebene Feuchtigkeit verdunsten
kann.
Das Fahrzeug nicht waschen, wenn es
in der Sonne geparkt war oder die Mo-
torhaube noch heiß ist: Der Glanz des
Lackes kann beeinträchtigt werden.Die äußeren Kunststoffteile sind in
derselben Weise wie bei einer norma-
len Wagenwäsche zu reinigen.
Möglichst vermeiden, das Fahrzeug
unter Bäumen zu parken. Die harzar-
tigen Absonderungen, die von vielen
Baumarten herunter fallen, verleihen
dem Lack ein mattes Aussehen und
fördern den möglichen Beginn von
Korrosionsprozessen.
ZUR BEACHTUNG Vogelkot muss
sofort und gründlich abgewaschen
werden, da dessen Säure besonders
ätzend wirkt.Fensterscheiben
Zum Reinigen der Scheiben geeignete
Reinigungsmittel verwenden. Immer
saubere Lappen benutzen, um die
Sicht störende Kratzer zu vermeiden.
ZUR BEACHTUNG Um die auf der
Innenseite der Heckscheibe aufgetra-
genen Heizwiderstände nicht zu be-
schädigen, vorsichtig und nur in
Richtung der aufgetragenen Heizwi-
derstände reiben.
Scheinwerfer
ZUR BEACHTUNG Bei der Reini-
gung der transparenten Abdeckungen
aus Kunststoff an den vorderen
Scheinwerfern keine aromatischen
Substanzen (z. B. Benzin) oder Ke-
tone (z. B. Azeton) verwenden.Reinigungsmittel verschmut-zen das Wasser. Das Wa-
schen des Fahrzeugs ist da-
her nur in den Anlagen
vorzunehmen, die für das Auffangen
und die Reinigung der für das Wa-
schen verwendeten Flüssigkeiten
eingerichtet sind.

185
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
ALPHABETISCHES
VERZEICHNIS
WARTUNG
UND PFLEGE
Motorraum
Nach jeder Wintersaison wird eine
sorgfältige Motorraumwäsche emp-
fohlen; dabei den Wasserstrahl nicht
direkt auf die Steuerelektroniken rich-
ten. Diese Arbeit von Fachwerkstät-
ten durchführen lassen.
ZUR BEACHTUNG Die Wäsche
muss bei kaltem Motor und auf Posi-
tionSTOPstehendem Zündschlüssel
ausgeführt werden. Nach der Wäsche
prüfen, dass die Schutzvorrichtungen
(z. B. Gummikappen, Abdeckungen)
vorhanden und unversehrt sind.
Nie entflammbare Pro-
dukte wie Petroleumäther
oder Waschbenzin zum Reinigen
der Fahrzeug-Innenteile benutzen.
Die elektrostatischen Entladungen,
die beim Reiben während der Rei-
nigung entstehen, könnten einen
Brand auslösen.
ZUR BEACHTUNG
KUNSTSTOFFTEILE
Es empfiehlt sich die normale Reini-
gung der Kunststoffteile im Innen-
raum mit einem Tuch vorzunehmen,
das in einer Lösung aus Wasser und
neutralem Waschmittel befeuchtet
wird. Zum Entfernen von Fettflecken
oder Rückständen spezielle Produkte
zur Kunststoffreinigung verwenden,
die keine Lösungsmittel enthalten und
weder das Aussehen noch die Farbe
des gereinigten Teils verändern.
ZUR BEACHTUNG Keinen Alkohol
oder benzinhaltige Produkte zum Rei-
nigen der durchsichtigen Instrumen-
tenabdeckung verwenden.INNENRAUM
Regelmäßig unter den Bodenbelägen
kontrollieren, ob sich nicht Wasser
angestaut hat (Tropfwasser von Schu-
hen und Regenschirmen usw.), das
zum Oxidieren des Blechs führen
könnte.
SITZE UND STOFFTEILE
Staub mit einer weichen Bürste oder
einem Staubsauger beseitigen. Die be-
ste Reinigungswirkung an den Samt-
bezügen erzielt man mit einer ange-
feuchteten Bürste. Die Sitze mit einem
feuchten Schwamm abreiben, der in
einer Lösung aus Wasser und neutra-
lem Waschmittel befeuchtet wird.

186
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
ALPHABETISCHESVERZEICHNIS
WARTUNG
UND PFLEGE
Keine Aerosol-Dosen im
Fahrzeug mitführen: Ex-
plosionsgefahr. Sprühdosen dürfen
nicht einer Temperatur über 50 °C
ausgesetzt werden. Diese Tempe-
ratur kann im Fahrgastraum, bei
sonnenbestrahltem Fahrzeug, weit
überschritten werden.

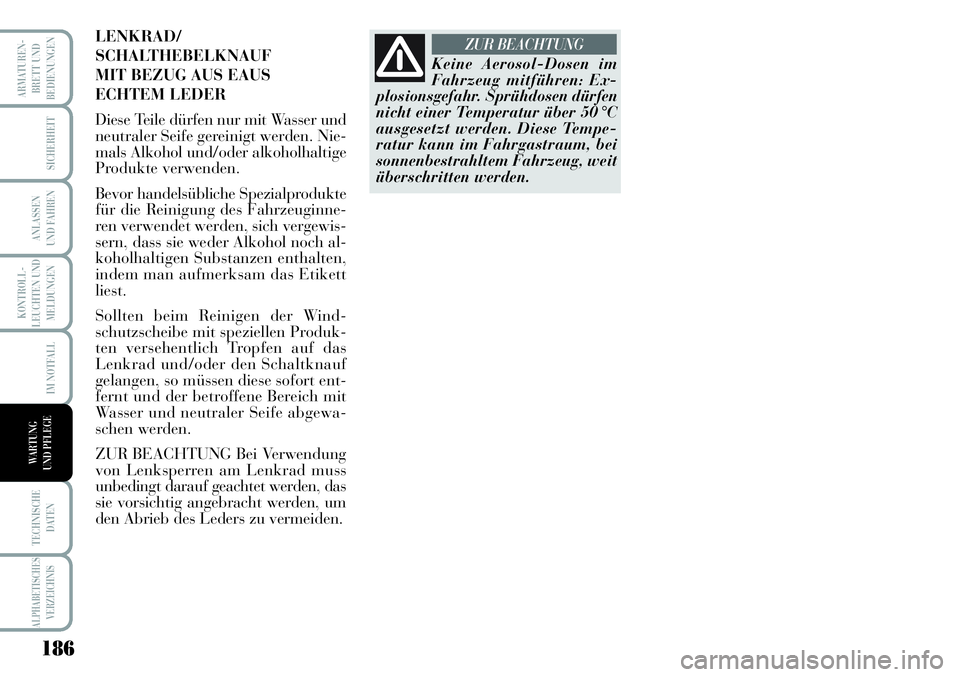

ZUR BEACHTUNGLENKRAD/
SCHALTHEBELKNAUF
MIT BEZUG AUS EAUS
ECHTEM LEDER
Diese Teile dürfen nur mit Wasser und
neutraler Seife gereinigt werden. Nie-
mals Alkohol und/oder alkoholhaltige
Produkte verwenden.
Bevor handelsübliche Spezialprodukte
für die Reinigung des Fahrzeuginne-
ren verwendet werden, sich vergewis-
sern, dass sie weder Alkohol noch al-
koholhaltigen Substanzen enthalten,
indem man aufmerksam das Etikett
liest.
Sollten beim Reinigen der Wind-
schutzscheibe mit speziellen Produk-
ten versehentlich Tropfen auf das
Lenkrad und/oder den Schaltknauf
gelangen, so müssen diese sofort ent-
fernt und der betroffene Bereich mit
Wasser und neutraler Seife abgewa-
schen werden.
ZUR BEACHTUNG Bei Verwendung
von Lenksperren am Lenkrad muss
unbedingt darauf geachtet werden, das
sie vorsichtig angebracht werden, um
den Abrieb des Leders zu vermeiden.

187
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
ALPHABETISCHES
VERZEICHNIS
TECHNISCHE
DATEN

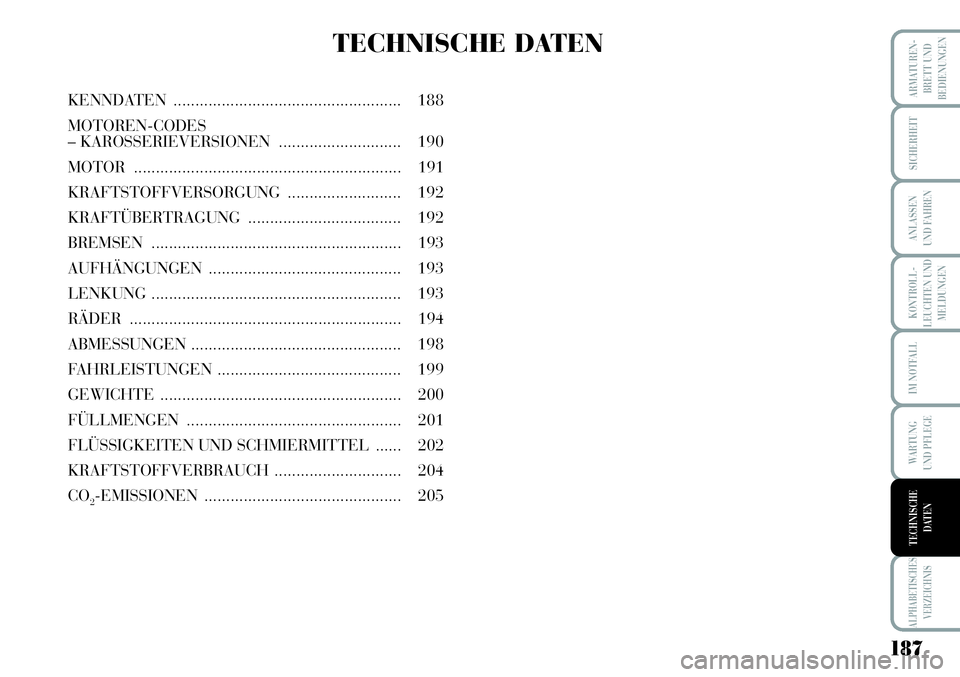

TECHNISCHE DATEN
KENNDATEN .................................................... 188
MOTOREN-CODES
– KAROSSERIEVERSIONEN............................ 190
MOTOR ............................................................. 191
KRAFTSTOFFVERSORGUNG.......................... 192
KRAFTÜBERTRAGUNG................................... 192
BREMSEN ......................................................... 193
AUFHÄNGUNGEN ............................................ 193
LENKUNG......................................................... 193
RÄDER .............................................................. 194
ABMESSUNGEN ................................................ 198
FAHRLEISTUNGEN.......................................... 199
GEWICHTE ....................................................... 200
FÜLLMENGEN ................................................. 201
FLÜSSIGKEITEN UND SCHMIERMITTEL ...... 202
KRAFTSTOFFVERBRAUCH ............................. 204
CO
2-EMISSIONEN ............................................. 205

188
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
ALPHABETISCHES
VERZEICHNIS
TECHNISCHE
DATEN
KENNDATEN
Es wird empfohlen, sich die Kennda-
tenkurzbezeichnungen aufzuschreiben.
Die Kenndaten sind eingeprägt und
werden auf den Schildern Abb. 1auf-
geführt and angebracht, wie folgt:
1– Typenschild mit Zusammenfas-
sung der Kenndaten
2– Kennzeichnung des Fahrgestells
3– Schild mit den Lackkenndaten der
Karosserie.
4– Motorkennzeichnung TYPENSCHILD
MIT ZUSAMMENFASSUNG
DER KENNDATEN Abb. 2
Es befindet sich auf der vorderen Quer-
strebe des Motorraums und enthält
folgende Kenndaten:
B– Zulassungsnummer.
C– Kennzeichnungscode des Fahr-
zeugtyps.
D– Fortlaufende Fahrgestell-Serien-
nummer.
E– Zulässiges Gesamtgewicht des voll
beladenen Fahrzeugs.
F– Zulässiges Gesamtgewicht des
voll beladenen Fahrzeugs mit
Anhänger.
G– Zulässiges Höchstgewicht auf der
ersten Achse (vorne)
H– Zulässiges Höchstgewicht auf der
zweiten Achse (hinten).
I– Motortyp.
L– Code Karosserieversion.
M– Nummer für Ersatzteile.
N– Trübungswert Abgasrauch (für
Dieselmotore).
Abb. 1L0D0450mAbb. 2L0D0415m

189
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
ALPHABETISCHES
VERZEICHNIS
TECHNISCHE
DATEN

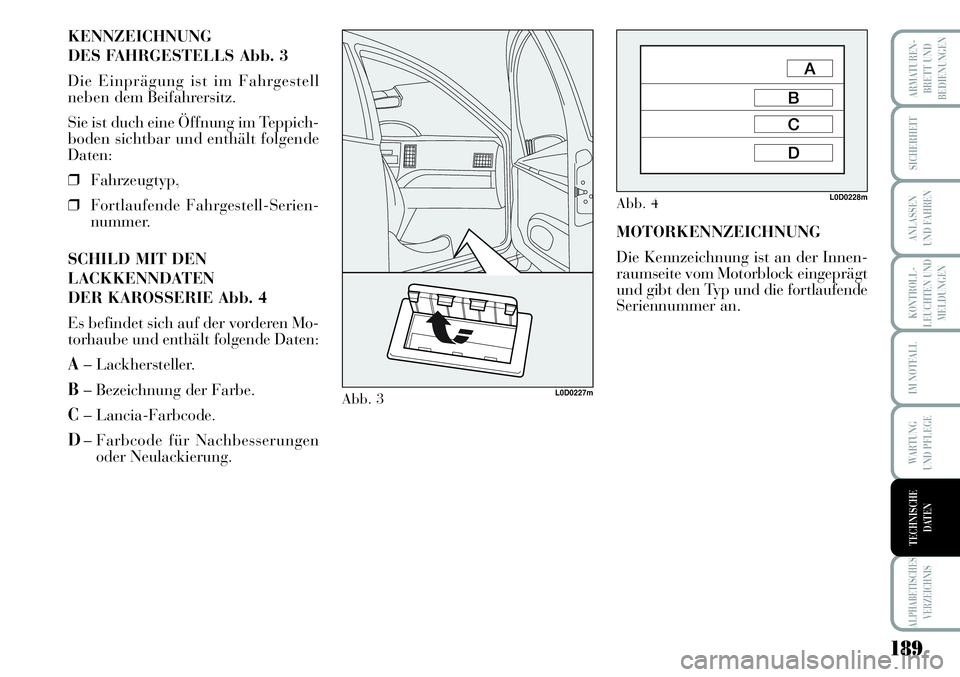

KENNZEICHNUNG
DES FAHRGESTELLS Abb. 3
Die Einprägung ist im Fahrgestell
neben dem Beifahrersitz.
Sie ist duch eine Öffnung im Teppich-
boden sichtbar und enthält folgende
Daten:
❒Fahrzeugtyp,
❒Fortlaufende Fahrgestell-Serien-
nummer.
SCHILD MIT DEN
LACKKENNDATEN
DER KAROSSERIE Abb. 4
Es befindet sich auf der vorderen Mo-
torhaube und enthält folgende Daten:
A– Lackhersteller.
B– Bezeichnung der Farbe.
C– Lancia-Farbcode.
D– Farbcode für Nachbesserungen
oder Neulackierung.MOTORKENNZEICHNUNG
Die Kennzeichnung ist an der Innen-
raumseite vom Motorblock eingeprägt
und gibt den Typ und die fortlaufende
Seriennummer an.
Abb. 3L0D0227m
Abb. 4L0D0228m

Motorcode
350A1000
843A1000
192B2000
188A9000
199A3000
199B1000
350A2000
350A3000
190
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
ALPHABETISCHES
VERZEICHNIS
TECHNISCHE
DATEN
Karosserieversionen
350 AXF1A08 VL (5 Sitzplätze) (❍)
350 AXA1B 07RL (5 Sitzplätze) (❒)
350 AXE1A06 EL (5 Sitzplätze) (❍)
350 AXB1A01UL (5 Sitzplätze) (❍)
350 AXG1A09 ASL (5 Sitzplätze) (❍)
350 AXG1A09 ATL (5 Sitzplätze) (*) (❍)
350AXM1A 13DL (5 Sitzplätze) (*) (❒)
350 AXH1A 11PL (5 Sitzplätze) (*) (❍)
350 AXH1A 11RL (5 Sitzplätze) (*) (❒)
350 AXL1A12 PL (5 Sitzplätze) (*) (❍)
350 AXL1A12 RL (5 Sitzplätze) (*) (❒)

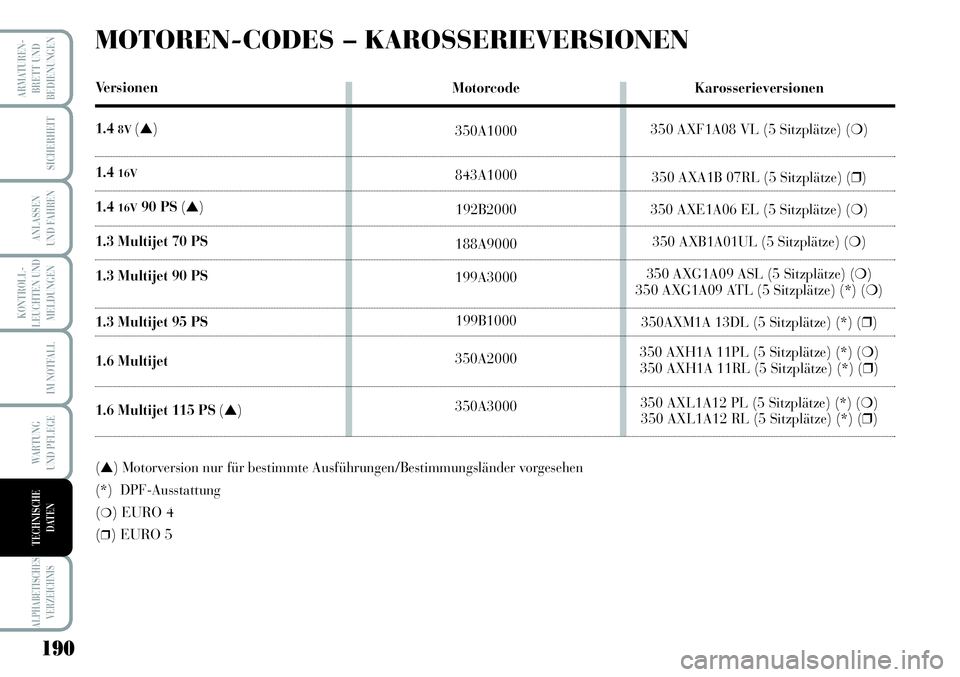

MOTOREN-CODES – KAROSSERIEVERSIONEN
Versionen
1.4
8V(▲)
1.416V
1.416V90 PS(▲)
1.3 Multijet 70 PS
1.3 Multijet 90 PS
1.3 Multijet 95 PS
1.6 Multijet
1.6 Multijet 115 PS(▲)
(▲) Motorversion nur für bestimmte Ausführungen/Bestimmungsländer vorgesehen
(*) DPF-Ausstattung
(❍) EURO 4
(
❒) EURO 5

191
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATUREN -
BRETT UND
BEDIENUNGEN
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
ALPHABETISCHES
VERZEICHNIS
TECHNISCHE
DATEN

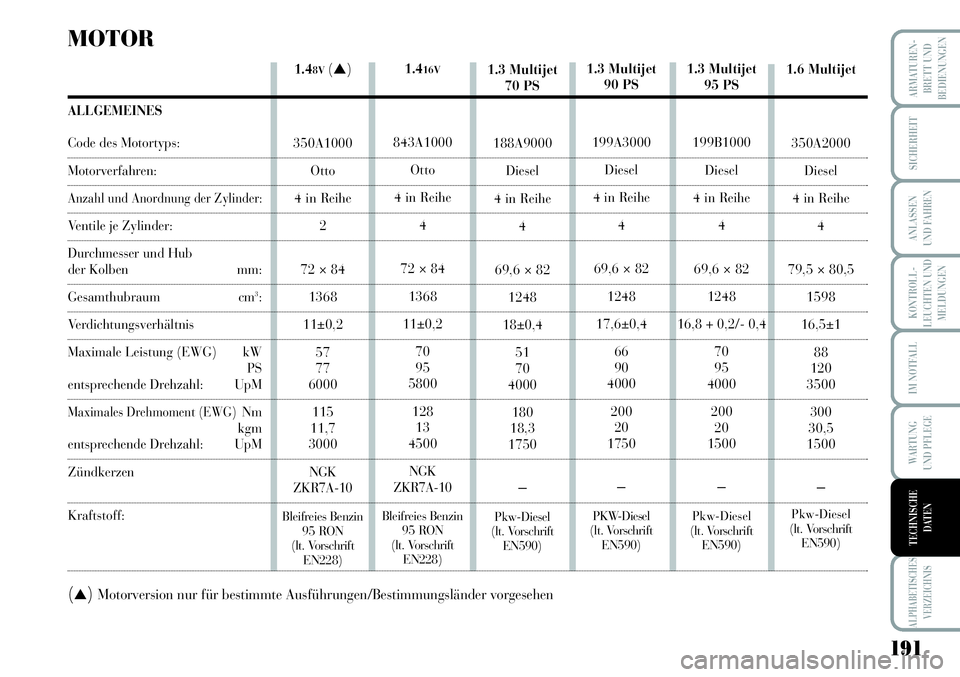

MOTOR
ALLGEMEINES
Code des Motortyps:
Motorverfahren:
Anzahl und Anordnung der Zylinder:
Ventile je Zylinder:
Durchmesser und Hub
der Kolben mm:
Gesamthubraum cm3:
Verdichtungsverhältnis
Maximale Leistung (EWG) kW
PS
entsprechende Drehzahl: UpM
Maximales Drehmoment (EWG)Nm
kgm
entsprechende Drehzahl: UpM
Zündkerzen
Kraftstoff:
(▲)Motorversion nur für bestimmte Ausführungen/Bestimmungsländer vorgesehen
1.48V(▲)
350A1000
Otto
4 in Reihe
2
72 × 84
1368
11±0,2
57
77
6000
115
11,7
3000
NGK
ZKR7A-10
Bleifreies Benzin
95 RON
(lt. Vorschrift
EN228)
1.6 Multijet
350A2000
Diesel
4 in Reihe
4
79,5 × 80,5
1598
16,5±1
88
120
3500
300
30,5
1500
–
Pkw-Diesel
(lt. Vorschrift
EN590)
1.416V
843A1000
Otto
4 in Reihe
4
72 × 84
1368
11±0,2
70
95
5800
128
13
4500
NGK
ZKR7A-10
Bleifreies Benzin
95 RON
(lt. Vorschrift
EN228)
1.3 Multijet
70 PS
188A9000
Diesel
4 in Reihe
4
69,6 × 82
1248
18±0,4
51
70
4000
180
18,3
1750
–
Pkw-Diesel
(lt. Vorschrift
EN590)
1.3 Multijet
95 PS
199B1000
Diesel
4 in Reihe
4
69,6 × 82
1248
16,8 + 0,2/- 0,4
70
95
4000
200
20
1500
–
Pkw-Diesel
(lt. Vorschrift
EN590)
1.3 Multijet
90 PS
199A3000
Diesel
4 in Reihe
4
69,6 × 82
1248
17,6±0,4
66
90
4000
200
20
1750
–
PKW-Diesel
(lt. Vorschrift
EN590)
