2011 Hyundai Santa Fe Manual do proprietário (in Portuguese)

775
Manutenção
G230203AUN

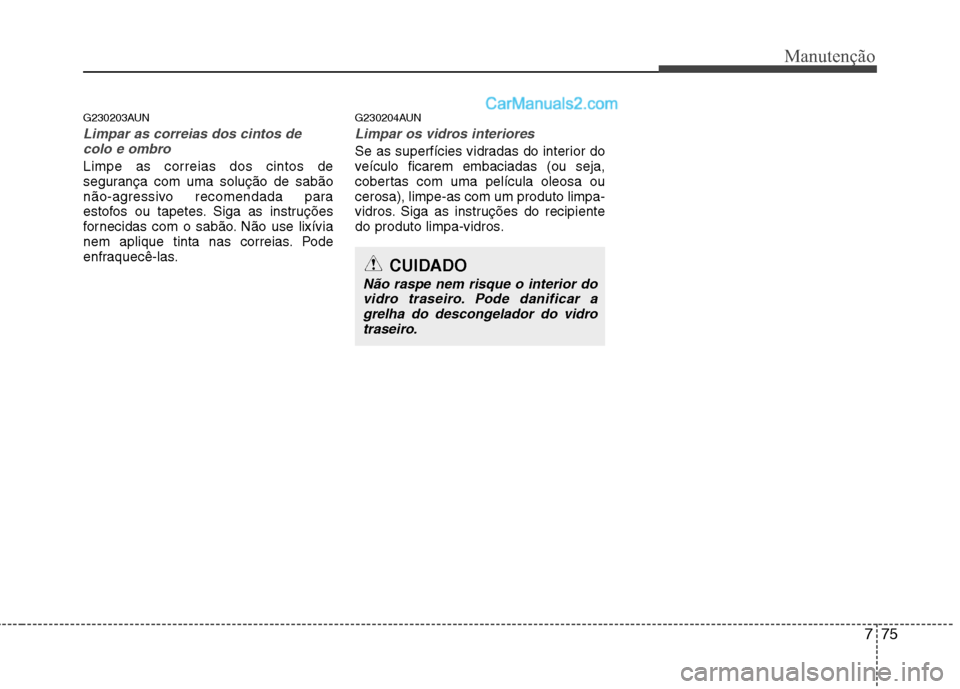

Limpar as correias dos cintos decolo e ombro
Limpe as correias dos cintos de
segurança com uma solução de sabão
não-agressivo recomendada para
estofos ou tapetes. Siga as instruções
fornecidas com o sabão. Não use lixívia
nem aplique tinta nas correias. Pode
enfraquecê-las. G230204AUN
Limpar os vidros interiores
Se as superfícies vidradas do interior do
veículo ficarem embaciadas (ou seja,
cobertas com uma película oleosa oucerosa), limpe-as com um produto limpa-
vidros. Siga as instruções do recipiente
do produto limpa-vidros.
CUIDADO
Não raspe nem risque o interior do
vidro traseiro. Pode danificar agrelha do descongelador do vidrotraseiro.

Manutenção
76
7

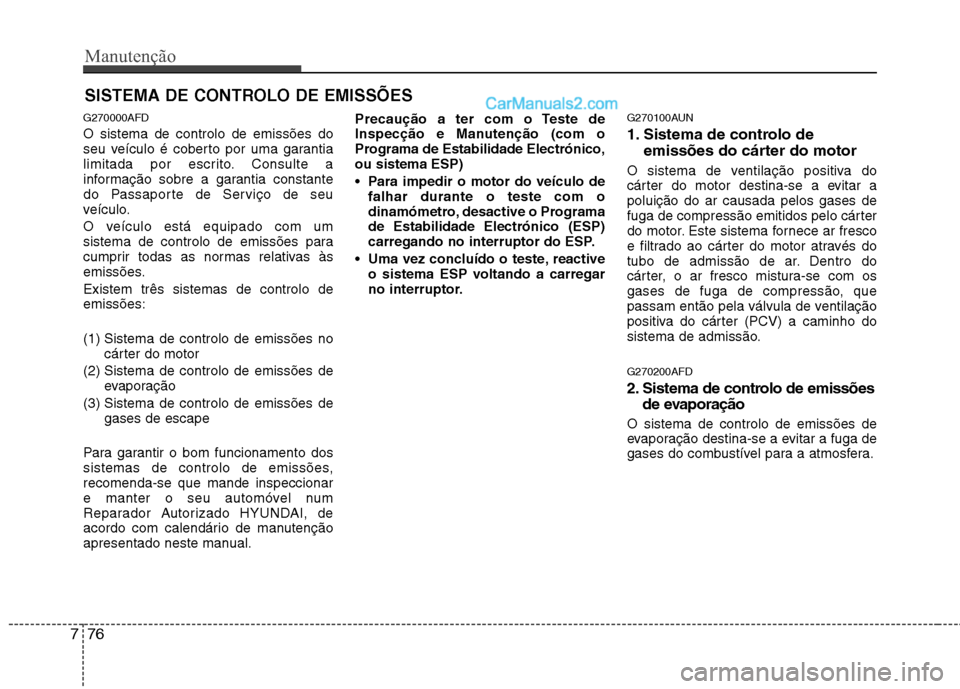

SISTEMA DE CONTROLO DE EMISSÕES
G270000AFD O sistema de controlo de emissões do
seu veículo é coberto por uma garantia
limitada por escrito. Consulte a
informação sobre a garantia constante
do Passaporte de Serviço de seu
veículo.
O veículo está equipado com um
sistema de controlo de emissões para
cumprir todas as normas relativas às
emissões. Existem três sistemas de controlo de emissões:
(1) Sistema de controlo de emissões no cárter do motor
(2) Sistema de controlo de emissões de evaporação
(3) Sistema de controlo de emissões de gases de escape
Para garantir o bom funcionamento dos
sistemas de controlo de emissões,recomenda-se que mande inspeccionar
e manter o seu automóvel num
Reparador Autorizado HYUNDAI, de
acordo com calendário de manutenção
apresentado neste manual. Precaução a ter com o Teste de
Inspecção e Manutenção (com o
Programa de Estabilidade Electrónico,ou sistema ESP)
Para impedir o motor do veículo de
falhar durante o teste com o
dinamómetro, desactive o Programade Estabilidade Electrónico (ESP)
carregando no interruptor do ESP.
Uma vez concluído o teste, reactive o sistema ESP voltando a carregar
no interruptor. G270100AUN
1. Sistema de controlo de
emissões do cárter do motor
O sistema de ventilação positiva do
cárter do motor destina-se a evitar apoluição do ar causada pelos gases de
fuga de compressão emitidos pelo cárter
do motor. Este sistema fornece ar fresco
e filtrado ao cárter do motor através do
tubo de admissão de ar. Dentro do
cárter, o ar fresco mistura-se com os
gases de fuga de compressão, que
passam então pela válvula de ventilação
positiva do cárter (PCV) a caminho do
sistema de admissão. G270200AFD
2. Sistema de controlo de emissões de evaporação
O sistema de controlo de emissões de
evaporação destina-se a evitar a fuga de
gases do combustível para a atmosfera.

777
Manutenção

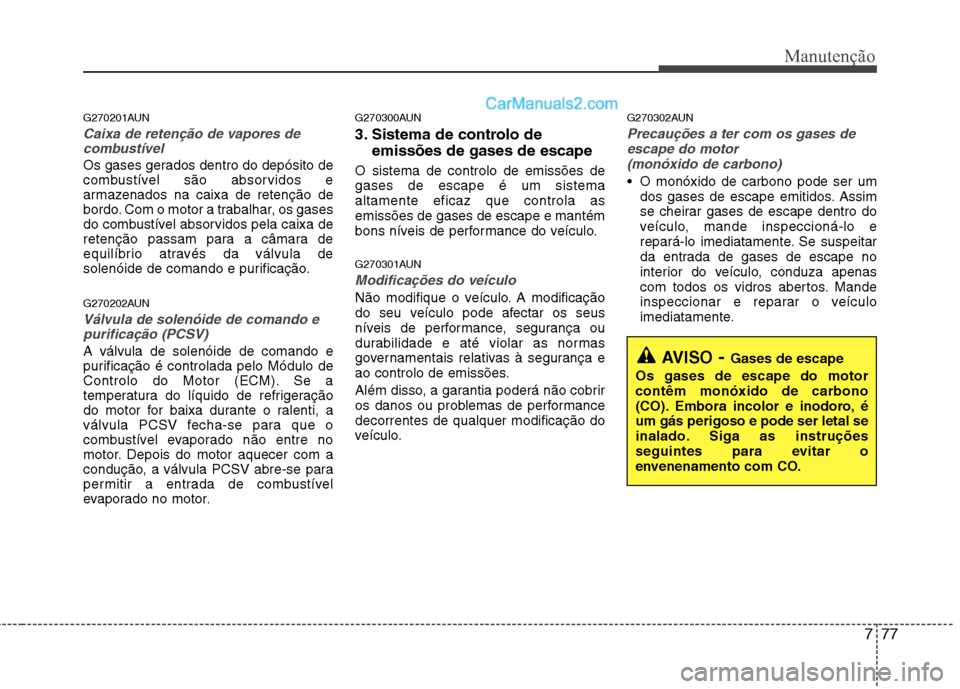

G270201AUN
Caixa de retenção de vapores decombustível
Os gases gerados dentro do depósito de
combustível são absorvidos e
armazenados na caixa de retenção de
bordo. Com o motor a trabalhar, os gases
do combustível absorvidos pela caixa de
retenção passam para a câmara de
equilíbrio através da válvula de
solenóide de comando e purificação.
G270202AUN
Válvula de solenóide de comando epurificação (PCSV)
A válvula de solenóide de comando e
purificação é controlada pelo Módulo de
Controlo do Motor (ECM). Se a
temperatura do líquido de refrigeração
do motor for baixa durante o ralenti, a
válvula PCSV fecha-se para que o
combustível evaporado não entre no
motor. Depois do motor aquecer com a
condução, a válvula PCSV abre-se para
permitir a entrada de combustível
evaporado no motor. G270300AUN
3. Sistema de controlo de
emissões de gases de escape
O sistema de controlo de emissões de gases de escape é um sistemaaltamente eficaz que controla asemissões de gases de escape e mantém
bons níveis de performance do veículo.
G270301AUN
Modificações do veículo
Não modifique o veículo. A modificação
do seu veículo pode afectar os seus
níveis de performance, segurança ou
durabilidade e até violar as normas
governamentais relativas à segurança e
ao controlo de emissões.
Além disso, a garantia poderá não cobrir
os danos ou problemas de performancedecorrentes de qualquer modificação do
veículo. G270302AUN
Precauções a ter com os gases de
escape do motor
(monóxido de carbono)
O monóxido de carbono pode ser um dos gases de escape emitidos. Assim
se cheirar gases de escape dentro do
veículo, mande inspeccioná-lo e
repará-lo imediatamente. Se suspeitar
da entrada de gases de escape no
interior do veículo, conduza apenas
com todos os vidros abertos. Mande
inspeccionar e reparar o veículo
imediatamente.
AVISO - Gases de escape
Os gases de escape do motor contêm monóxido de carbono
(CO). Embora incolor e inodoro, éum gás perigoso e pode ser letal se
inalado. Siga as instruções
seguintes para evitar o
envenenamento com CO.

Manutenção
78
7

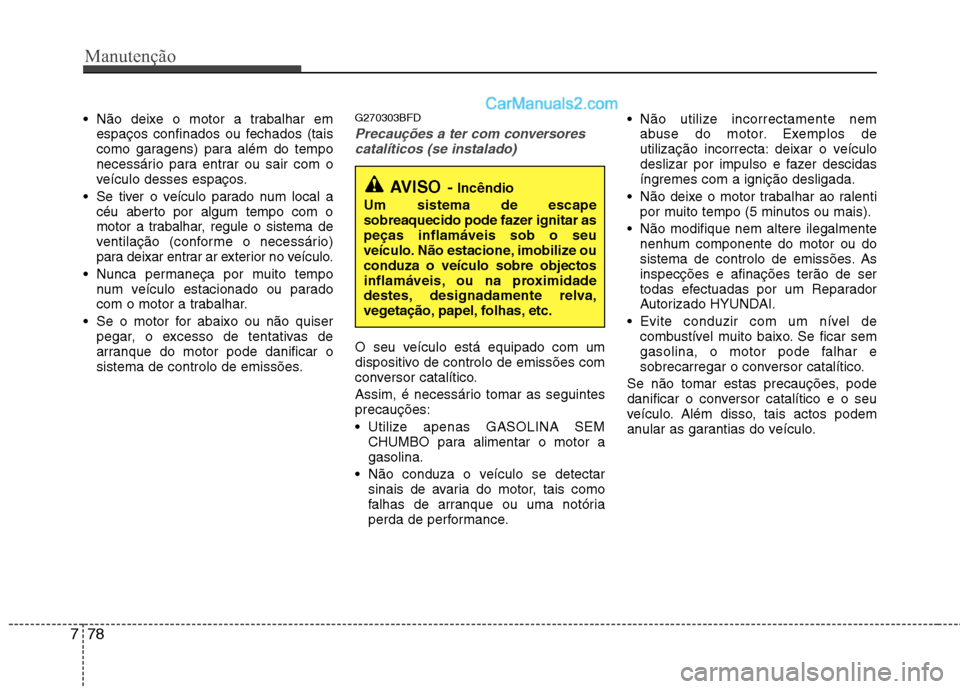

Não deixe o motor a trabalhar em
espaços confinados ou fechados (tais
como garagens) para além do tempo
necessário para entrar ou sair com o
veículo desses espaços.
Se tiver o veículo parado num local a céu aberto por algum tempo com o
motor a trabalhar, regule o sistema de
ventilação (conforme o necessário)
para deixar entrar ar exterior no veículo.
Nunca permaneça por muito tempo num veículo estacionado ou parado
com o motor a trabalhar.
Se o motor for abaixo ou não quiser pegar, o excesso de tentativas de
arranque do motor pode danificar o
sistema de controlo de emissões. G270303BFDPrecauções a ter com conversores
catalíticos (se instalado)
O seu veículo está equipado com um
dispositivo de controlo de emissões com
conversor catalítico.
Assim, é necessário tomar as seguintes precauções:
Utilize apenas GASOLINA SEM CHUMBO para alimentar o motor a gasolina.
Não conduza o veículo se detectar sinais de avaria do motor, tais como
falhas de arranque ou uma notória
perda de performance. Não utilize incorrectamente nem
abuse do motor. Exemplos de
utilização incorrecta: deixar o veículo
deslizar por impulso e fazer descidas
íngremes com a ignição desligada.
Não deixe o motor trabalhar ao ralenti por muito tempo (5 minutos ou mais).
Não modifique nem altere ilegalmente nenhum componente do motor ou do
sistema de controlo de emissões. Asinspecções e afinações terão de ser
todas efectuadas por um Reparador
Autorizado HYUNDAI.
Evite conduzir com um nível de combustível muito baixo. Se ficar sem
gasolina, o motor pode falhar e
sobrecarregar o conversor catalítico.
Se não tomar estas precauções, pode
danificar o conversor catalítico e o seu
veículo. Além disso, tais actos podem
anular as garantias do veículo.
AVISO - Incêndio
Um sistema de escape
sobreaquecido pode fazer ignitar aspeças inflamáveis sob o seu
veículo. Não estacione, imobilize ouconduza o veículo sobre objectos
inflamáveis, ou na proximidade
destes, designadamente relva,
vegetação, papel, folhas, etc.

779
Manutenção

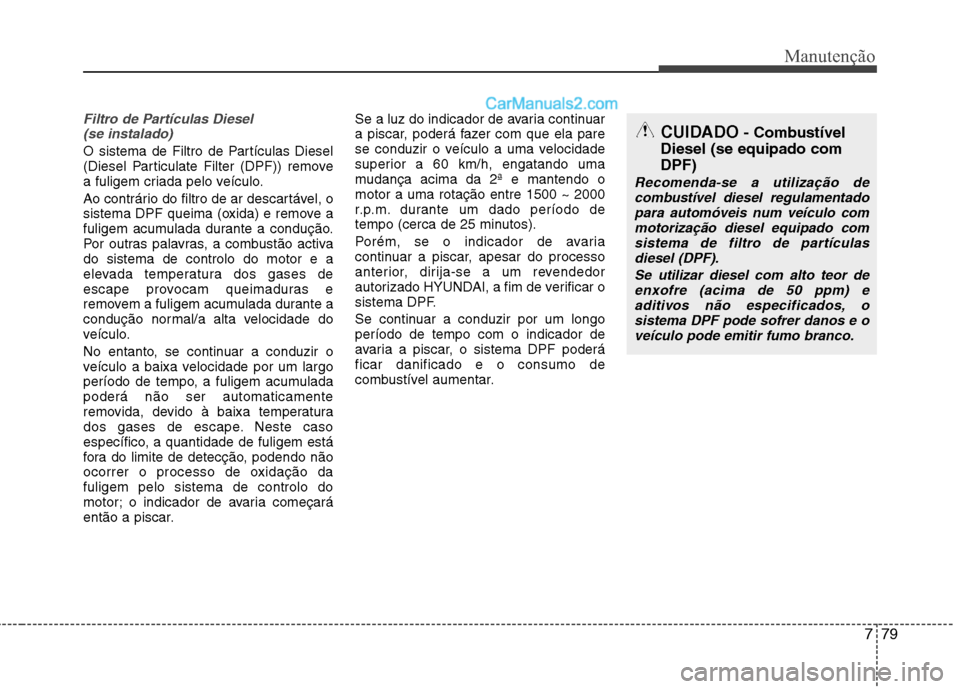

Filtro de Partículas Diesel (se instalado)
O sistema de Filtro de Partículas Diesel
(Diesel Particulate Filter (DPF)) remove
a fuligem criada pelo veículo.
Ao contrário do filtro de ar descartável, o
sistema DPF queima (oxida) e remove a
fuligem acumulada durante a condução.
Por outras palavras, a combustão activado sistema de controlo do motor e a
elevada temperatura dos gases de
escape provocam queimaduras e
removem a fuligem acumulada durante a
condução normal/a alta velocidade do
veículo.
No entanto, se continuar a conduzir o
veículo a baixa velocidade por um largo
período de tempo, a fuligem acumuladapoderá não ser automaticamente
removida, devido à baixa temperatura
dos gases de escape. Neste caso
específico, a quantidade de fuligem está
fora do limite de detecção, podendo não
ocorrer o processo de oxidação dafuligem pelo sistema de controlo do
motor; o indicador de avaria começará
então a piscar. Se a luz do indicador de avaria continuar
a piscar, poderá fazer com que ela pare
se conduzir o veículo a uma velocidade
superior a 60 km/h, engatando uma
mudança acima da 2ª e mantendo omotor a uma rotação entre 1500 ~ 2000
r.p.m. durante um dado período de
tempo (cerca de 25 minutos).
Porém, se o indicador de avaria
continuar a piscar, apesar do processo
anterior, dirija-se a um revendedor
autorizado HYUNDAI, a fim de verificar o
sistema DPF.
Se continuar a conduzir por um longo período de tempo com o indicador de
avaria a piscar, o sistema DPF poderáficar danificado e o consumo de
combustível aumentar.
CUIDADO
- Combustível
Diesel (se equipado com DPF)
Recomenda-se a utilização de combustível diesel regulamentado
para automóveis num veículo com motorização diesel equipado comsistema de filtro de partículas diesel (DPF).
Se utilizar diesel com alto teor deenxofre (acima de 50 ppm) e aditivos não especificados, osistema DPF pode sofrer danos e o
veículo pode emitir fumo branco.

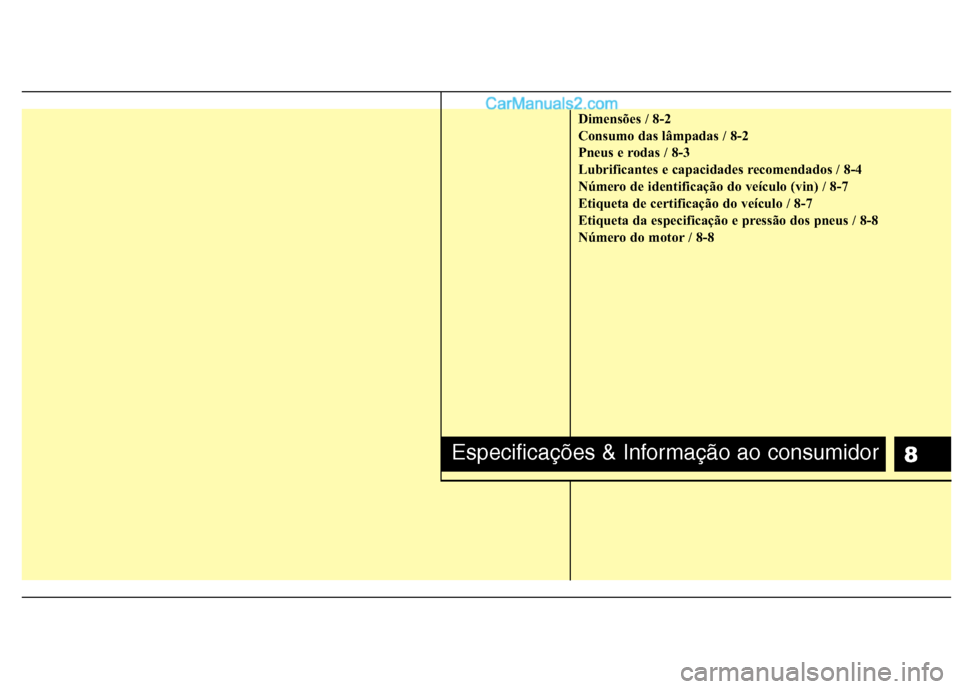

8
Dimensões / 8-2
Consumo das lâmpadas / 8-2
Pneus e rodas / 8-3
Lubrificantes e capacidades recomendados / 8-4
Número de identificação do veículo (vin) / 8-7
Etiqueta de certificação do veículo / 8-7
Etiqueta da especificação e pressão dos pneus / 8-8
Número do motor / 8-8
Especificações & Informação ao consumidor

Especificações & Informação ao consumidor
2
8
DIMENSÕES CONSUMO DAS LÂMPADAS
* : Se instalada(s)
*: com porta-bagagens no tejadilho
Luzes Watts
Faróis (Médios) 55 ou 35 (HID)
Faróis (Máximos) 55
Indicadores de mudança de direcção dianteiros 21
Luzes de presença 5
Indicadores de mudança de direcção laterais LED
Luzes de nevoeiro dianteiras* 27
Luzes de nevoeiro traseiras* 21
Luzes de paragem e traseiras 21/5
Farolim* 5
Indicadores de mudança de direcção traseiros 21
Luzes de marcha-atrás 16
Luz de paragem superiormente montada* LED
Luzes da chapa da matrícula 5
Luzes de leitura Dianteira 10
Traseira* 10
Luz interior 10
Luzes de bagageira* 10
Luz do porta-luvas* 5Luz da mala* 5
Luz da cabina* 5
I010000ACM
Item mm (in)
Comprimento 4660 (183,5)
Largura 1890 (74,4)Altura 1725 (67,9)/1760 (69,3)*
Via dianteira 1615 (63,6) Via traseira 1620 (63,8)
Distância entre eixos 2700 (106,3)I030000ACM

83
Especificações & Informação ao consumidor
PNEUS E RODAS
FrenteRetaguarda FrenteRetaguarda
235/65R17 7,0J×17 2,3 2,3 2,6 2,9
235/60R18 7,0J×18 (33. 230) (33. 230) (38. 260) (42. 290)
T165/90R17 4,0T×174,2 4,2 4,2 4,2
T165/90D17 (60. 420) (60. 420) (60. 420) (60. 420)
Pneu de tamanho
normal Torção de aperto das
porcas das rodas em kgom
(lboft, Nom)
Inflation pressure
bar (psi, kPa)
9~11
(65~79, 88~107)
Artigo
Tamanho do
pneu Tamanho da
roda Carga máxima
()
Pneu sobresselente compacto
(se instalado) Carga normal
()
I020000ACM
