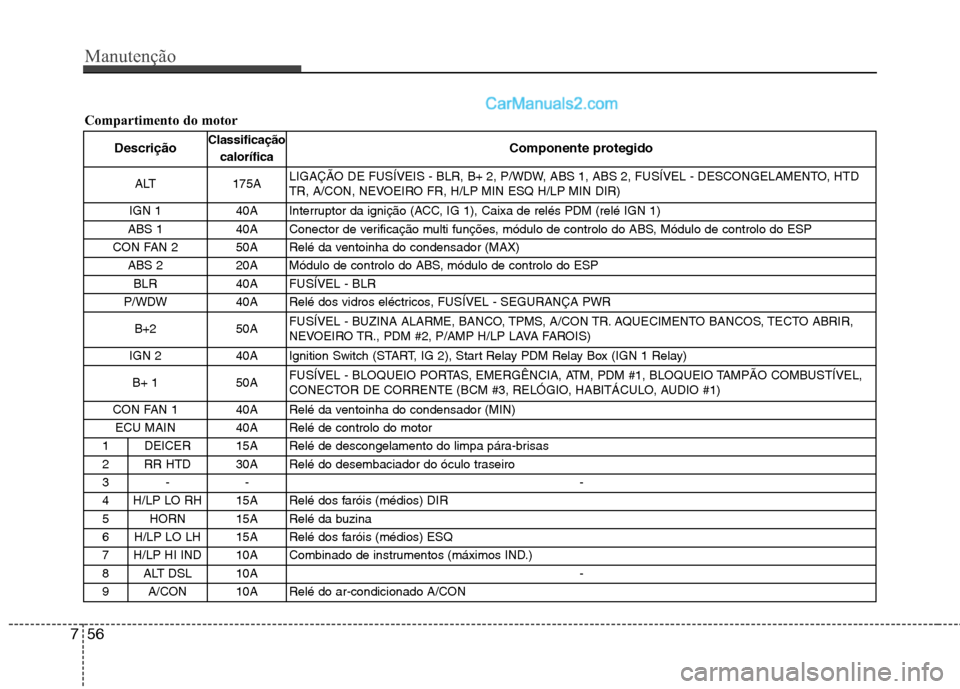

Compartimento do motor
Descrição Classificação
calorífica Componente protegido
ALT 175A LIGAÇÃO DE FUSÍVEIS - BLR, B+ 2, P/WDW, ABS 1, ABS 2, FUSÍVEL - DESCONGELAMENTO, HTD
TR, A/CON, NEVOEIRO FR, H/LP MIN ESQ H/LP MIN DIR)
IGN 1 40A Interruptor da ignição (ACC, IG 1), Caixa de relés PDM (relé IGN 1)
ABS 1 40A Conector de verificação multi funções, módulo de controlo do ABS, Módulo de controlo do ESP
CON FAN 2 50A Relé da ventoinha do condensador (MAX) ABS 2 20A Módulo de controlo do ABS, módulo de controlo do ESP
BLR 40A FUSÍVEL - BLR
P/WDW 40A Relé dos vidros eléctricos, FUSÍVEL - SEGURANÇA PWR
B+2 50A FUSÍVEL - BUZINA ALARME, BANCO, TPMS, A/CON TR. AQUECIMENTO BANCOS, TECTO ABRIR,
NEVOEIRO TR., PDM #2, P/AMP H/LP LAVA FAROIS)
IGN 2 40A Ignition Switch (START, IG 2), Start Relay PDM Relay Box (IGN 1 Relay)
B+ 1 50A FUSÍVEL - BLOQUEIO PORTAS, EMERGÊNCIA, ATM, PDM #1, BLOQUEIO TAMPÃO COMBUSTÍVEL,
CONECTOR DE CORRENTE (BCM #3, RELÓGIO, HABITÁCULO, AUDIO #1)
CON FAN 1 40A Relé da ventoinha do condensador (MIN) ECU MAIN 40A Relé de controlo do motor
1 DEICER 15A Relé de descongelamento do limpa pára-brisas
2 RR HTD 30A Relé do desembaciador do óculo traseiro
3- - -
4 H/LP LO RH 15A Relé dos faróis (médios) DIR
5 HORN 15A Relé da buzina
6 H/LP LO LH 15A Relé dos faróis (médios) ESQ
7 H/LP HI IND 10A Combinado de instrumentos (máximos IND.)
8 ALT DSL 10A -
9 A/CON 10A Relé do ar-condicionado A/CON
