Um breve olhar sobre o seu veículo

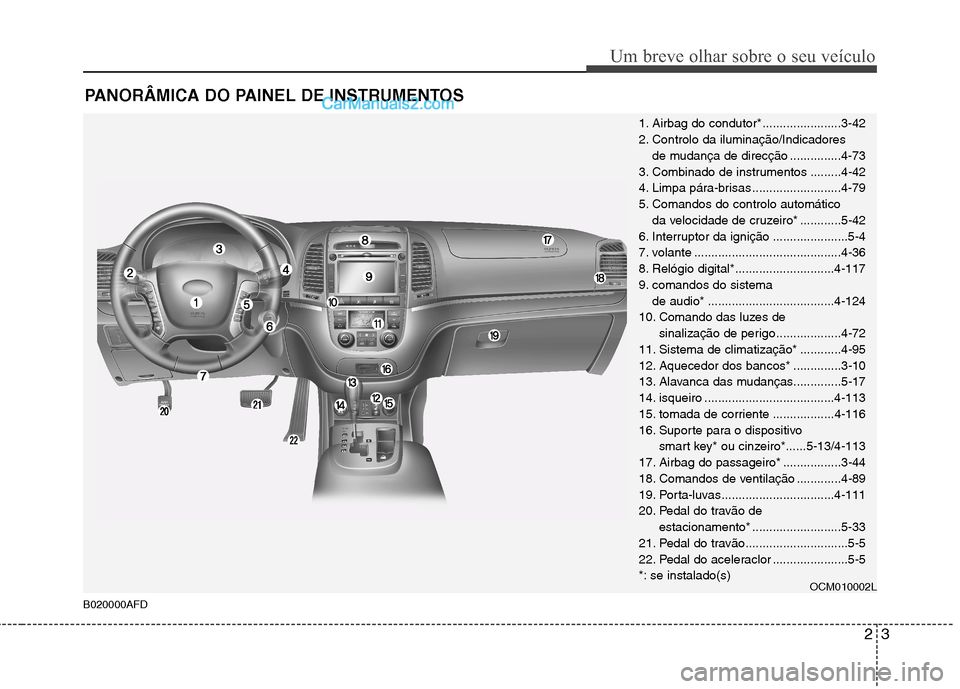

PANORÂMICA DO PAINEL DE INSTRUMENTOS
1. Airbag do condutor* .......................3-42
2. Controlo da iluminação/Indicadores de mudança de direcção ...............4-73
3. Combinado de instrumentos .........4-42
4. Limpa pára-brisas ..........................4-79
5. Comandos do controlo automático da velocidade de cruzeiro* ............5-42
6. Interruptor da ignição ......................5-4
7. volante ...........................................4-36
8. Relógio digital*.............................4-117
9. comandos do sistema de audio* .....................................4-124
10. Comando das luzes de sinalização de perigo ...................4-72
11. Sistema de climatização* ............4-95
12. Aquecedor dos bancos* ..............3-10
13. Alavanca das mudanças..............5-17
14. isqueiro ......................................4-113
15. tomada de corriente ..................4-116
16. Suporte para o dispositivo smart key* ou cinzeiro*......5-13/4-113
17. Airbag do passageiro* .................3-44
18. Comandos de ventilação .............4-89
19. Porta-luvas.................................4-111
20. Pedal do travão de estacionamento* ..........................5-33
21. Pedal do travão..............................5-5
22. Pedal do aceleraclor ......................5-5
*: se instalado(s) OCM010002L
B020000AFD

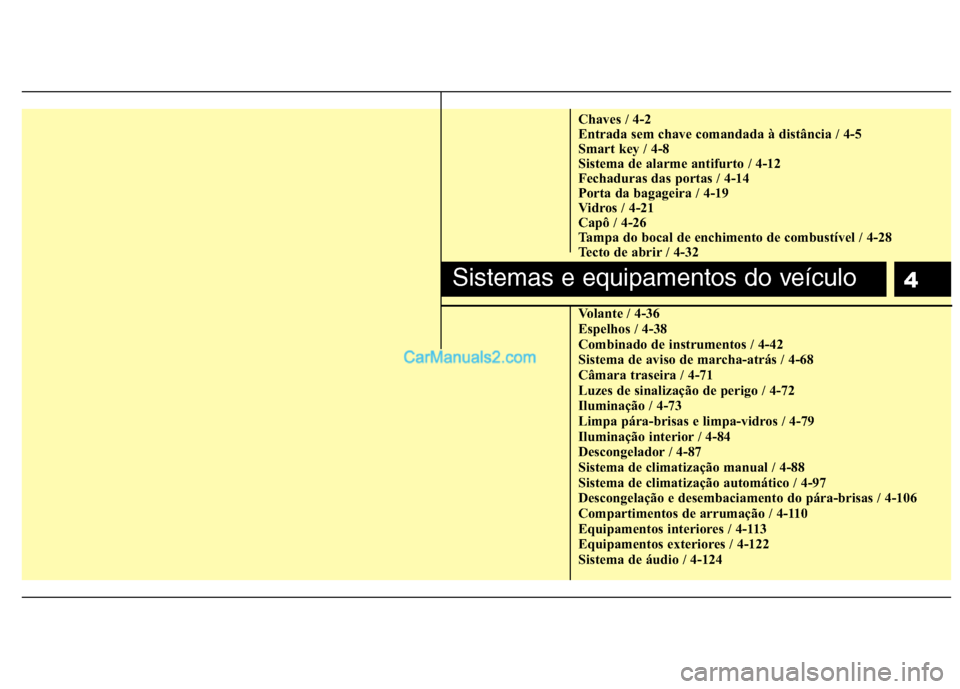

Chaves / 4-2
Entrada sem chave comandada à distância / 4-5
Smart key / 4-8
Sistema de alarme antifurto / 4-12
Fechaduras das portas / 4-14
Porta da bagageira / 4-19
Vidros / 4-21
Capô / 4-26
Tampa do bocal de enchimento de combustível / 4-28
Tecto de abrir / 4-32
Volante / 4-36
Espelhos / 4-38
Combinado de instrumentos / 4-42
Sistema de aviso de marcha-atrás / 4-68
Câmara traseira / 4-71
Luzes de sinalização de perigo / 4-72
Iluminação / 4-73
Limpa pára-brisas e limpa-vidros / 4-79
Iluminação interior / 4-84
Descongelador / 4-87
Sistema de climatização manual / 4-88
Sistema de climatização automático / 4-97
Descongelação e desembaciamento do pára-brisas / 4-106
Compartimentos de arrumação / 4-110
Equipamentos interiores / 4-113
Equipamentos exteriores / 4-122
Sistema de áudio / 4-124
Sistemas e equipamentos do veículo4

471
Sistemas e equipamentos do veículo

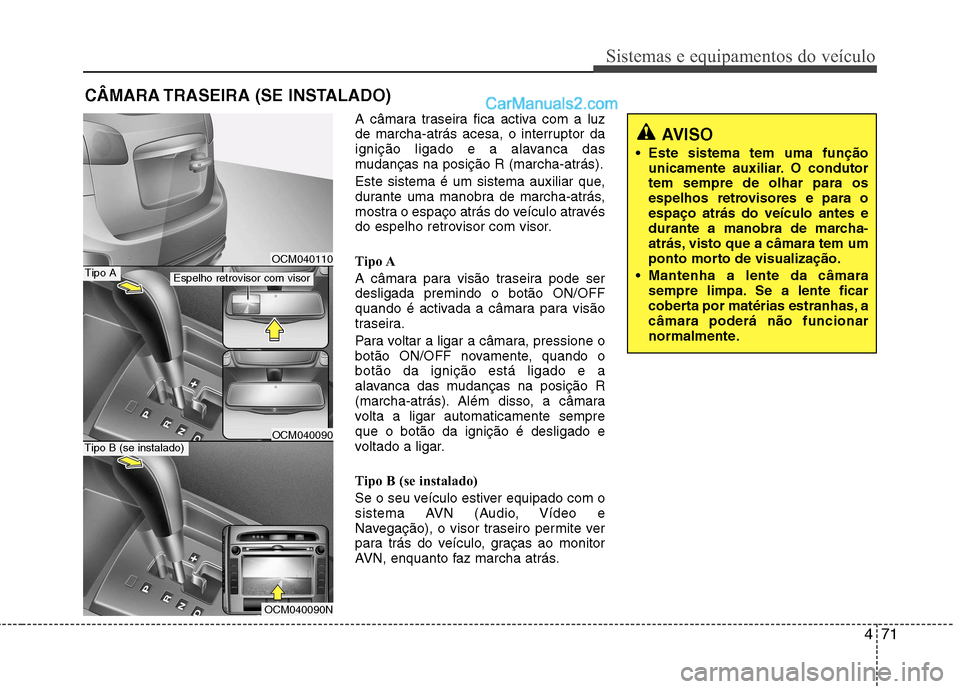

A câmara traseira fica activa com a luz
de marcha-atrás acesa, o interruptor da
ignição ligado e a alavanca das
mudanças na posição R (marcha-atrás).
Este sistema é um sistema auxiliar que,
durante uma manobra de marcha-atrás,
mostra o espaço atrás do veículo através
do espelho retrovisor com visor.
Tipo A
A câmara para visão traseira pode ser desligada premindo o botão ON/OFF
quando é activada a câmara para visão
traseira.
Para voltar a ligar a câmara, pressione o
botão ON/OFF novamente, quando obotão da ignição está ligado e a
alavanca das mudanças na posição R
(marcha-atrás). Além disso, a câmara
volta a ligar automaticamente sempreque o botão da ignição é desligado e
voltado a ligar.
Tipo B (se instalado)
Se o seu veículo estiver equipado com o
sistema AVN (Audio, Vídeo e
Navegação), o visor traseiro permite ver
para trás do veículo, graças ao monitor
AVN, enquanto faz marcha atrás.
CÂMARA TRASEIRA (SE INSTALADO)
OCM040110
OCM040090N
Tipo B (se instalado)OCM040090
Tipo AEspelho retrovisor com visor
AVISO
Este sistema tem uma função unicamente auxiliar. O condutor tem sempre de olhar para os
espelhos retrovisores e para oespaço atrás do veículo antes e
durante a manobra de marcha-
atrás, visto que a câmara tem um
ponto morto de visualização.
Mantenha a lente da câmara sempre limpa. Se a lente ficar
coberta por matérias estranhas, acâmara poderá não funcionar
normalmente.

4117
Sistemas e equipamentos do veículo

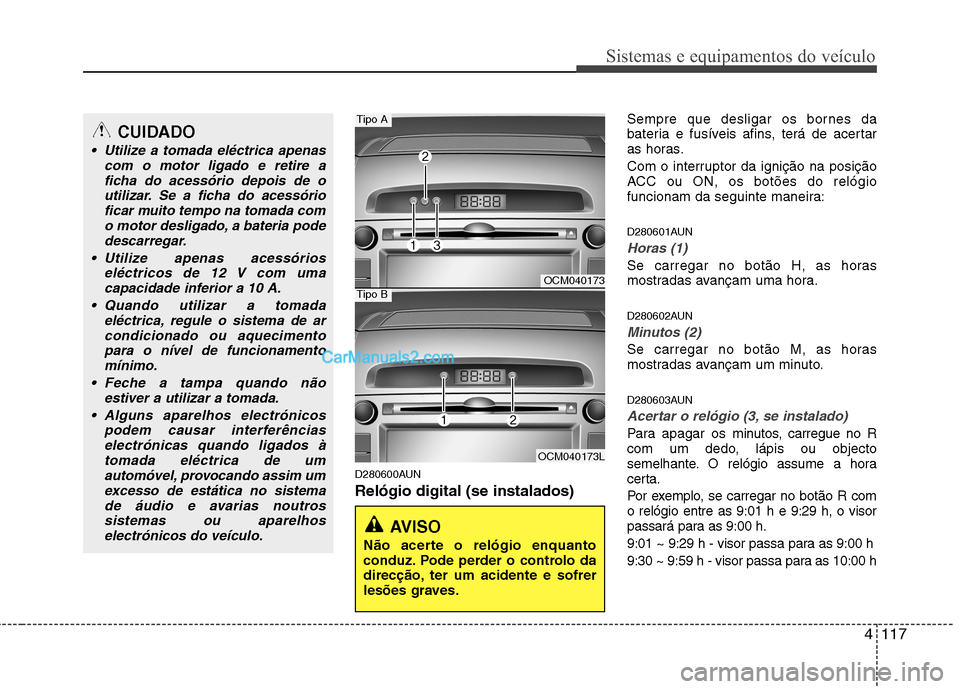

D280600AUN Relógio digital (se instalados)Sempre que desligar os bornes da
bateria e fusíveis afins, terá de acertar
as horas.
Com o interruptor da ignição na posição
ACC ou ON, os botões do relógio
funcionam da seguinte maneira:
D280601AUN
Horas (1)
Se carregar no botão H, as horas
mostradas avançam uma hora.
D280602AUN
Minutos (2)
Se carregar no botão M, as horas
mostradas avançam um minuto.
D280603AUN
Acertar o relógio (3, se instalado)
Para apagar os min
utos, carregue no R
com um dedo, lápis ou objecto
semelhante. O relógio assume a hora
certa.
Por exemplo, se carregar no botão R com o relógio entre as 9:01 h e 9:29 h, o visor
passará para as 9:00 h.
9:01 ~ 9:29 h - visor passa para as 9:00 h
9:30 ~ 9:59 h - visor passa para as 10:00 h
AVISO
Não acerte o relógio enquanto
conduz. Pode perder o controlo da
direcção, ter um acidente e sofrer
lesões graves.
CUIDADO
Utilize a tomada eléctrica apenas com o motor ligado e retire a
ficha do acessório depois de outilizar. Se a ficha do acessórioficar muito tempo na tomada com o motor desligado, a bateria pode
descarregar.
Utilize apenas acessórios eléctricos de 12 V com umacapacidade inferior a 10 A.
Quando utilizar a tomada eléctrica, regule o sistema de arcondicionado ou aquecimentopara o nível de funcionamentomínimo.
Feche a tampa quando não estiver a utilizar a tomada.
Alguns aparelhos electrónicos podem causar interferênciaselectrónicas quando ligados à
tomada eléctrica de umautomóvel, provocando assim um excesso de estática no sistemade áudio e avarias noutros
sistemas ou aparelhos electrónicos do veículo.
OCM040173
OCM040173L
Tipo A
Tipo B

Sistemas e equipamentos do veículo
118
4

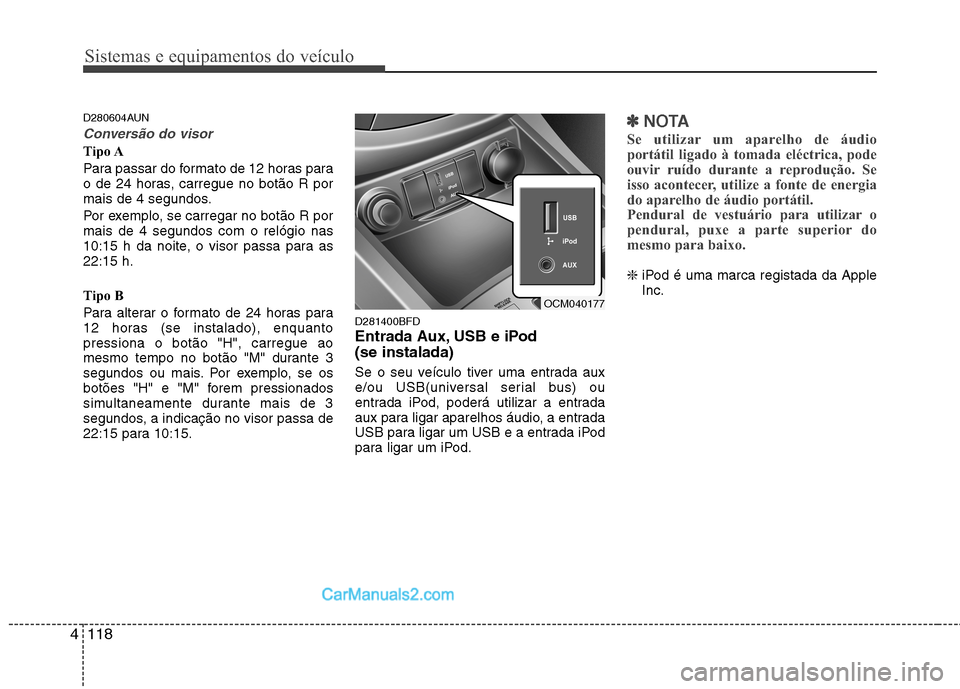

D280604AUN
Conversão do visor
Tipo A
Para passar do formato de 12 horas para
o de 24 horas, carregue no botão R por
mais de 4 segundos.
Por exemplo, se carregar no botão R por mais de 4 segundos com o relógio nas
10:15 h da noite, o visor passa para as22:15 h.
Tipo B
Para alterar o formato de 24 horas para
12 horas (se instalado), enquantopressiona o botão "H", carregue ao
mesmo tempo no botão "M" durante 3
segundos ou mais. Por exemplo, se os
botões "H" e "M" forem pressionados
simultaneamente durante mais de 3
segundos, a indicação no visor passa de
22:15 para 10:15. D281400BFD
Entrada Aux, USB e iPod(se instalada)
Se o seu veículo tiver uma entrada aux
e/ou USB(universal serial bus) ou
entrada iPod, poderá utilizar a entrada
aux para ligar aparelhos áudio, a entrada
USB para ligar um USB e a entrada iPod
para ligar um iPod.
✽✽
NOTA
Se utilizar um aparelho de áudio
portátil ligado à tomada eléctrica, pode
ouvir ruído durante a reprodução. Se
isso acontecer, utilize a fonte de energia
do aparelho de áudio portátil.
Pendural de vestuário para utilizar o
pendural, puxe a parte superior do
mesmo para baixo.
❇ iPod é uma marca registada da Apple Inc.
OCM040177

Sistemas e equipamentos do veículo
124
4
✽✽

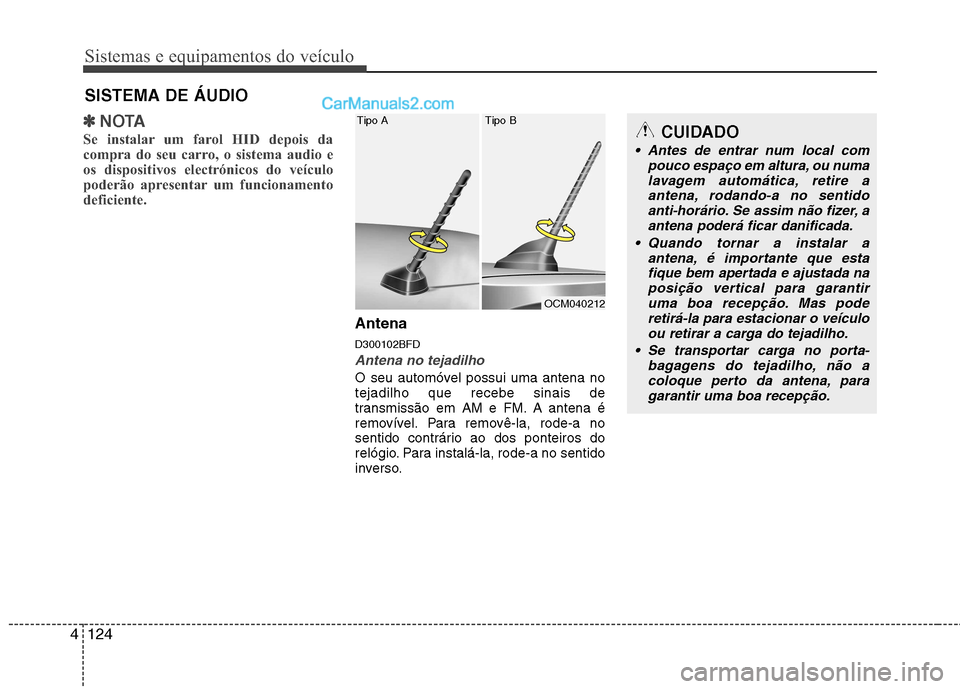

NOTA
Se instalar um farol HID depois da
compra do seu carro, o sistema audio e
os dispositivos electrónicos do veículo
poderão apresentar um funcionamento
deficiente.
Antena D300102BFD
Antena no tejadilho
O seu automóvel possui uma antena no tejadilho que recebe sinais de
transmissão em AM e FM. A antena é
removível. Para removê-la, rode-a no
sentido contrário ao dos ponteiros do
relógio. Para instalá-la, rode-a no sentido
inverso.
SISTEMA DE ÁUDIO
OCM040212
Tipo A Tipo B
CUIDADO
Antes de entrar num local com
pouco espaço em altura, ou numa
lavagem automática, retire a antena, rodando-a no sentidoanti-horário. Se assim não fizer, aantena poderá ficar danificada.
Quando tornar a instalar a antena, é importante que estafique bem apertada e ajustada na posição vertical para garantir
uma boa recepção. Mas pode retirá-la para estacionar o veículoou retirar a carga do tejadilho.
Se transportar carga no porta- bagagens do tejadilho, não a
coloque perto da antena, paragarantir uma boa recepção.

4125
Sistemas e equipamentos do veículo

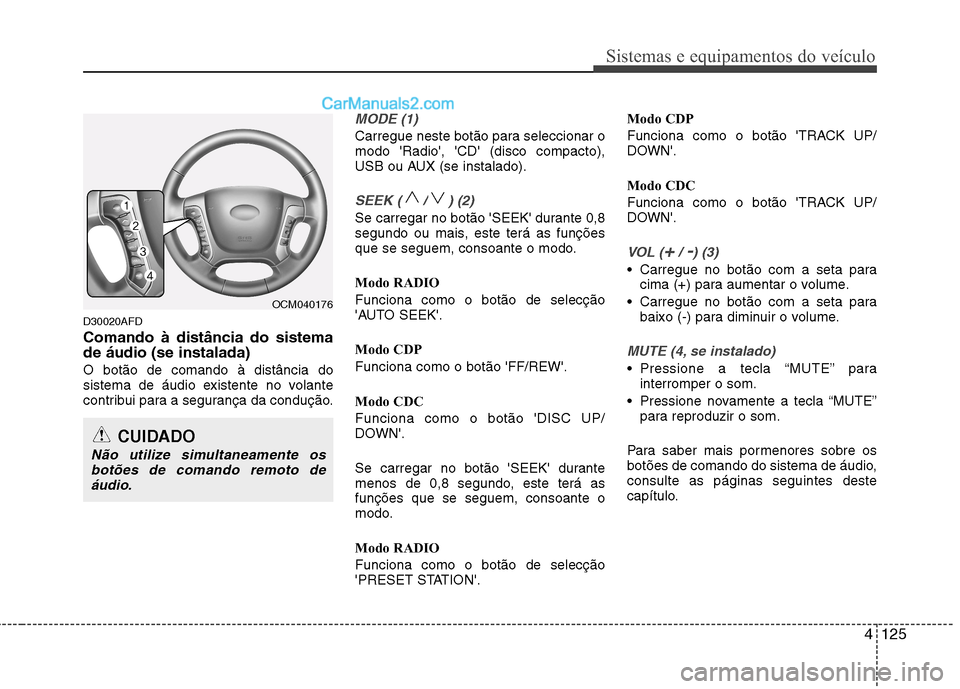

D30020AFD Comando à distância do sistema de áudio (se instalada) O botão de comando à distância do
sistema de áudio existente no volante
contribui para a segurança da condução.
MODE (1)
Carregue neste botão para seleccionar o modo 'Radio', 'CD' (disco compacto),
USB ou AUX (se instalado).
SEEK ( / ) (2)
Se carregar no botão 'SEEK' durante 0,8
segundo ou mais, este terá as funções
que se seguem, consoante o modo.
Modo RADIO Funciona como o botão de selecção
'AUTO SEEK'.
Modo CDP Funciona como o botão 'FF/REW'.
Modo CDC Funciona como o botão 'DISC UP/
DOWN'.
Se carregar no botão 'SEEK' durante
menos de 0,8 segundo, este terá asfunções que se seguem, consoante o
modo.
Modo RADIO Funciona como o botão de selecção
'PRESET STATION'.Modo CDP
Funciona como o botão 'TRACK UP/
DOWN'.
Modo CDC
Funciona como o botão 'TRACK UP/
DOWN'.
VOL (+/ -) (3)
Carregue no botão com a seta para
cima (+) para aumentar o volume.
Carregue no botão com a seta para baixo (-) para diminuir o volume.
MUTE (4, se instalado)
Pressione a tecla “MUTE” parainterromper o som.
Pressione novamente a tecla “MUTE” para reproduzir o som.
Para saber mais pormenores sobre os
botões de comando do sistema de áudio,consulte as páginas seguintes deste
capítulo.
CUIDADO
Não utilize simultaneamente os botões de comando remoto deáudio.
OCM040176

Sistemas e equipamentos do veículo
126
4

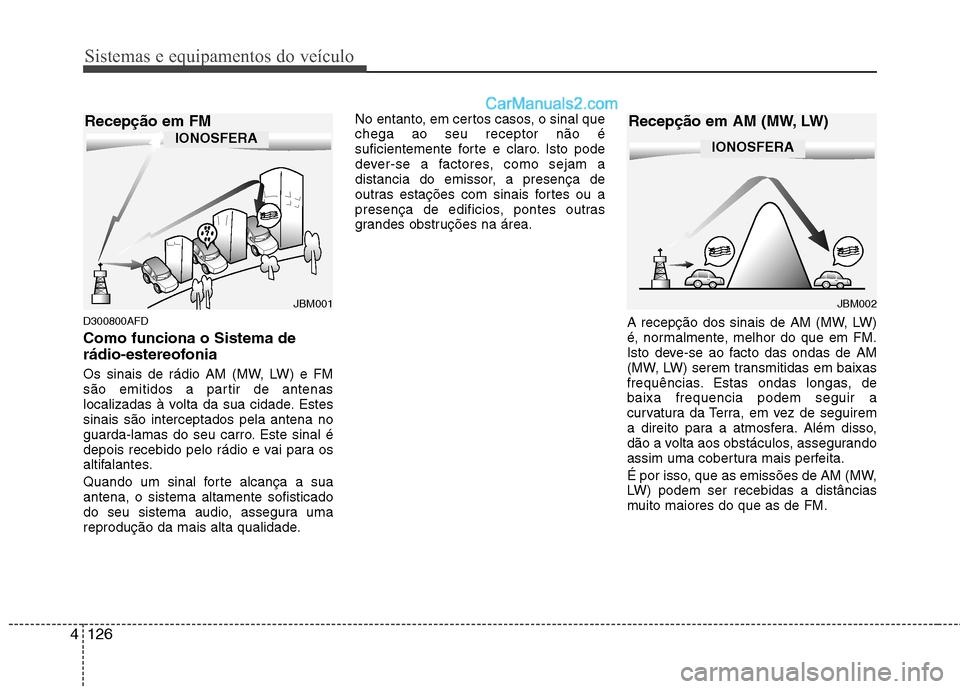

D300800AFD Como funciona o Sistema de
rádio-estereofonia
Os sinais de rádio AM (MW, LW) e FM
são emitidos a partir de antenas
localizadas à volta da sua cidade. Estessinais são interceptados pela antena no
guarda-lamas do seu carro. Este sinal é
depois recebido pelo rádio e vai para os
altifalantes.
Quando um sinal forte alcança a sua antena, o sistema altamente sofisticado
do seu sistema audio, assegura uma
reprodução da mais alta qualidade. No entanto, em certos casos, o sinal quechega ao seu receptor não é
suficientemente forte e claro. Isto pode
dever-se a factores, como sejam a
distancia do emissor, a presença de
outras estações com sinais fortes ou a
presença de edificios, pontes outras
grandes obstruções na área.
A recepção dos sinais de AM (MW, LW)
é, normalmente, melhor do que em FM.
Isto deve-se ao facto das ondas de AM
(MW, LW) serem transmitidas em baixas
frequências. Estas ondas longas, debaixa frequencia podem seguir a
curvatura da Terra, em vez de seguirem
a direito para a atmosfera. Além disso,
dão a volta aos obstáculos, assegurando
assim uma cobertura mais perfeita.
É por isso, que as emissões de AM (MW,
LW) podem ser recebidas a distâncias
muito maiores do que as de FM.
JBM002
Recepção em AM (MW, LW)
IONOSFERA
JBM001
Recepção em FM
IONOSFERA
