2011 Hyundai Santa Fe Manual do proprietário (in Portuguese)

469
Sistemas e equipamentos do veículo

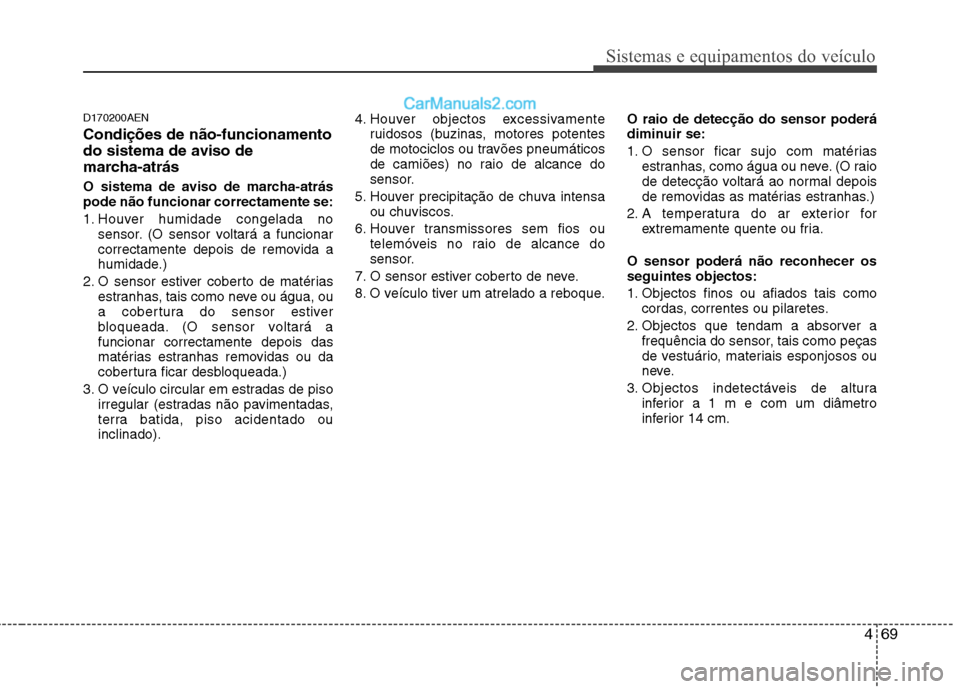

D170200AEN Condições de não-funcionamento
do sistema de aviso de
marcha-atrás
O sistema de aviso de marcha-atrás pode não funcionar correctamente se:
1. Houver humidade congelada nosensor. (O sensor voltará a funcionar
correctamente depois de removida a
humidade.)
2. O sensor estiver coberto de matérias estranhas, tais como neve ou água, ou
a cobertura do sensor estiver
bloqueada. (O sensor voltará afuncionar correctamente depois das
matérias estranhas removidas ou da
cobertura ficar desbloqueada.)
3. O veículo circular em estradas de piso irregular (estradas não pavimentadas,
terra batida, piso acidentado ouinclinado). 4. Houver objectos excessivamente
ruidosos (buzinas, motores potentes
de motociclos ou travões pneumáticos
de camiões) no raio de alcance do
sensor.
5. Houver precipitação de chuva intensa ou chuviscos.
6. Houver transmissores sem fios ou telemóveis no raio de alcance do
sensor.
7. O sensor estiver coberto de neve.
8. O veículo tiver um atrelado a reboque. O raio de detecção do sensor poderá
diminuir se:
1. O sensor ficar sujo com matérias
estranhas, como água ou neve. (O raio
de detecção voltará ao normal depois
de removidas as matérias estranhas.)
2. A temperatura do ar exterior for extremamente quente ou fria.
O sensor poderá não reconhecer osseguintes objectos:
1. Objectos finos ou afiados tais como cordas, correntes ou pilaretes.
2. Objectos que tendam a absorver a frequência do sensor, tais como peças
de vestuário, materiais esponjosos ou
neve.
3. Objectos indetectáveis de altura inferior a 1 m e com um diâmetro
inferior 14 cm.

Sistemas e equipamentos do veículo
70
4
AVISO
A garantia do seu novo veículo não
cobre acidentes, danos no veículoou lesões nos seus ocupantes
provocados por uma avaria no
sistema de aviso de marcha-atrás.Conduza sempre com segurança eprecaução.

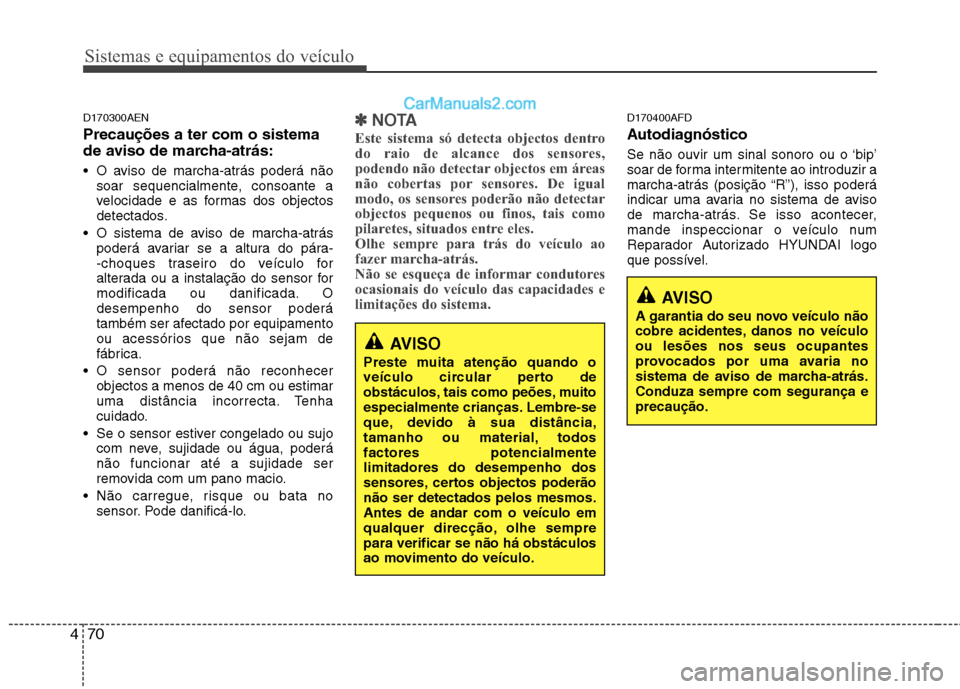

D170300AEN Precauções a ter com o sistema
de aviso de marcha-atrás:
O aviso de marcha-atrás poderá não soar sequencialmente, consoante a
velocidade e as formas dos objectos
detectados.
O sistema de aviso de marcha-atrás poderá avariar se a altura do pára-
-choques traseiro do veículo for
alterada ou a instalação do sensor for
modificada ou danificada. Odesempenho do sensor poderá
também ser afectado por equipamento
ou acessórios que não sejam de
fábrica.
O sensor poderá não reconhecer objectos a menos de 40 cm ou estimar
uma distância incorrecta. Tenha
cuidado.
Se o sensor estiver congelado ou sujo com neve, sujidade ou água, poderánão funcionar até a sujidade ser
removida com um pano macio.
Não carregue, risque ou bata no sensor. Pode danificá-lo.✽✽ NOTA
Este sistema só detecta objectos dentro
do raio de alcance dos sensores,
podendo não detectar objectos em áreas
não cobertas por sensores. De igual
modo, os sensores poderão não detectar
objectos pequenos ou finos, tais como
pilaretes, situados entre eles.
Olhe sempre para trás do veículo ao
fazer marcha-atrás.
Não se esqueça de informar condutores
ocasionais do veículo das capacidades e
limitações do sistema.D170400AFD
Autodiagnóstico
Se não ouvir um sinal sonoro ou o ‘bip’
soar de forma intermitente ao introduzir a
marcha-atrás (posição “R”), isso poderá
indicar uma avaria no sistema de aviso
de marcha-atrás. Se isso acontecer,
mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI logo
que possível.
AVISO
Preste muita atenção quando o
veículo circular perto de
obstáculos, tais como peões, muito
especialmente crianças. Lembre-se
que, devido à sua distância,
tamanho ou material, todosfactores potencialmentelimitadores do desempenho dos
sensores, certos objectos poderãonão ser detectados pelos mesmos.Antes de andar com o veículo em
qualquer direcção, olhe semprepara verificar se não há obstáculos
ao movimento do veículo.

471
Sistemas e equipamentos do veículo
A câmara traseira fica activa com a luz
de marcha-atrás acesa, o interruptor da
ignição ligado e a alavanca das
mudanças na posição R (marcha-atrás).
Este sistema é um sistema auxiliar que,
durante uma manobra de marcha-atrás,
mostra o espaço atrás do veículo através
do espelho retrovisor com visor.
Tipo A
A câmara para visão traseira pode ser desligada premindo o botão ON/OFF
quando é activada a câmara para visão
traseira.
Para voltar a ligar a câmara, pressione o
botão ON/OFF novamente, quando obotão da ignição está ligado e a
alavanca das mudanças na posição R
(marcha-atrás). Além disso, a câmara
volta a ligar automaticamente sempreque o botão da ignição é desligado e
voltado a ligar.
Tipo B (se instalado)
Se o seu veículo estiver equipado com o
sistema AVN (Audio, Vídeo e
Navegação), o visor traseiro permite ver
para trás do veículo, graças ao monitor
AVN, enquanto faz marcha atrás.
CÂMARA TRASEIRA (SE INSTALADO)
OCM040110
OCM040090N
Tipo B (se instalado)OCM040090
Tipo AEspelho retrovisor com visor
AVISO
Este sistema tem uma função unicamente auxiliar. O condutor tem sempre de olhar para os
espelhos retrovisores e para oespaço atrás do veículo antes e
durante a manobra de marcha-
atrás, visto que a câmara tem um
ponto morto de visualização.
Mantenha a lente da câmara sempre limpa. Se a lente ficar
coberta por matérias estranhas, acâmara poderá não funcionar
normalmente.

Sistemas e equipamentos do veículo
72
4
D180000AUN

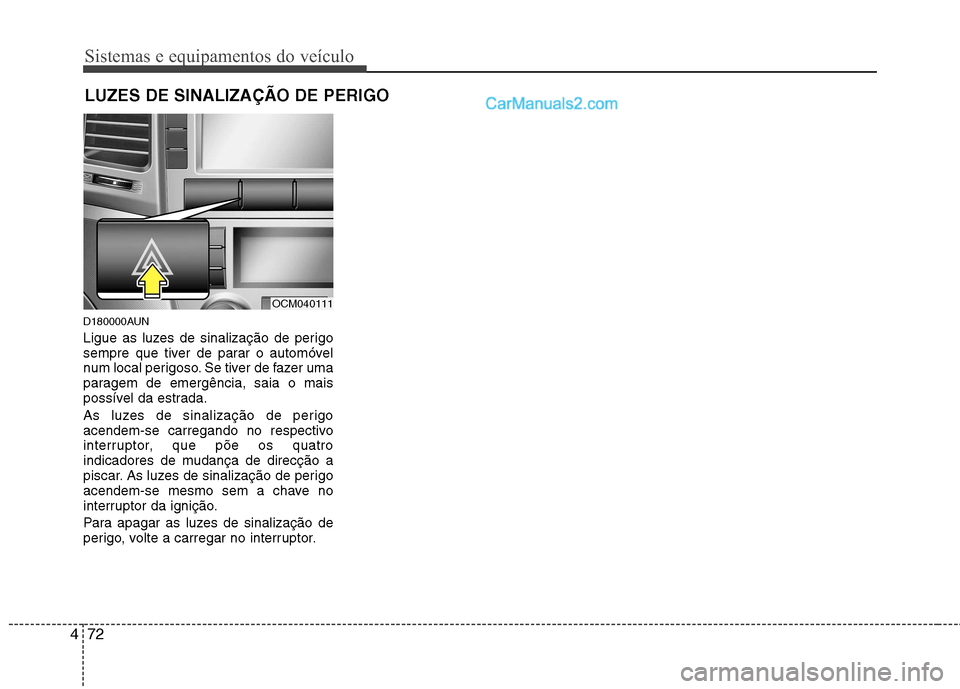

Ligue as luzes de sinalização de perigo
sempre que tiver de parar o automóvel
num local perigoso. Se tiver de fazer uma
paragem de emergência, saia o mais
possível da estrada.
As luzes de sinalização de perigo
acendem-se carregando no respectivo
interruptor, que põe os quatro
indicadores de mudança de direcção a
piscar. As luzes de sinalização de perigo
acendem-se mesmo sem a chave no
interruptor da ignição.
Para apagar as luzes de sinalização de
perigo, volte a carregar no interruptor.
LUZES DE SINALIZAÇÃO DE PERIGO
OCM040111

473
Sistemas e equipamentos do veículo
D190100BUN Função de economia da bateria
Esta função destina-se a impedir adescarga da bateria. O sistema apaga
automaticamente a luzes de
estacionamento do condutor remover
a chave da ignição e abrir a sua porta.
Com esta função, as luzes de estacionamento apagam-seautomaticamente se o condutor
estacionar na berma da estrada à
noite.
Se for necessário manter as luzes
acesas após a remoção da chave da
ignição, faça o seguinte:
1) Abra a porta do condutor.
2) Apague e volte a ligar as luzes de estacionamento com o interruptor
da coluna da direcção. D190400AUN Comando da iluminação
O interruptor das luzes tem duas
posições, a dos faróis e a das luzes de
estacionamento.
Para comandar as luzes, rode o botão
até ao fim da vareta para uma dasseguintes posições: (1) “OFF”
(2) Luzes de estacionamento
(3) Faróis (4) Iluminação automática (se instalada) D190401AUN
Posição das luzes de
estacionamento ( )
Com o interruptor nesta posição (1ª
posição), acendem-se as luzes traseiras,de presença, da chapa da matrícula e do
painel de instrumentos.
ILUMINAÇÃO
OCM040120OCM040121
CUIDADO
Se o condutor sair do veículo poroutra porta (que não a docondutor), a função de poupançada bateria não funciona, fazendo
com que a bateria descarregue.Neste caso, certifique-se de quedesliga as luzes antes de sair do
veículo.

Sistemas e equipamentos do veículo
74
4
D190402AUN
Posição dos faróis ( )
Com o interruptor nesta posição (2ª
posição), acendem-se as luzes dos
faróis, traseiras, de presença, da chapa
da matrícula e do painel de instrumentos.
✽✽
NOTA
Para acender os faróis, o interruptor da
ignição tem de estar na posição “ON”.
D190403AUN
Posição de iluminação automática (se instalada)
Com o interruptor nesta posição, as luzes
traseiras e os faróis acendem-se ou
apagam-se automaticamente, consoante
a luminosidade existente no exterior do
veículo.
CUIDADO
Não coloque nada sobre o sensor (1) situado no painel de
instrumentos. Este sensor garante um melhor comando do sistemade iluminação automática.
Não limpe o sensor com produto limpa-vidros. Este produto podecriar uma fina película passível deinterferir com o funcionamento do sensor.
Se o seu veículo tiver um pára
-brisas escurecido ou com outros tipos de revestimento metálico osistema de iluminação automática poderá não funcionar devidamente.
OCM040122OCM040123

475
Sistemas e equipamentos do veículo
D190500AUN
Utilização das luzes de estrada
Para acender as luzes de estrada
(máximos), carregue na vareta para o
lado contrário do condutor. Para voltar às
luzes de cruzamento (médios), puxe-a
para trás.
O indicador das luzes de estrada
acende-se com o acendimento das luzes
de estrada dos faróis.
Para impedir a descarga da bateria, não
deixe as luzes muito tempo acesas com
o motor desligado.Piscar os faróis
Para fazer piscar os faróis, puxe a vareta
para si. Ao soltá-la, a vareta volta à
posição normal (luzes de cruzamento).
Não precisa de activar o interruptor dos
faróis para os fazer piscar.
D190600AUN
Indicadores de mudança de
direcção e sinais de mudança defaixa
A ignição tem de estar ligada para os
indicadores de mudança de direcção
funcionarem. Para activar os indicadores
de mudança de direcção, coloque a
vareta para cima ou para baixo (A). Os
indicadores com seta verde do painel de
instrumentos indicam o indicador
activado. Concluída a viragem, o
indicador apagam-se automaticamente.
Se continuar a piscar após a viragem,
recoloque manualmente a vareta na
posição de desactivação.
OCM040125OCM040124OCM040126

Sistemas e equipamentos do veículo
76
4
Para sinalizar uma mudança de faixa,
accione ligeiramente a vareta dos
indicadores de mudança de direcção e
mantenha-a nessa posição (B). Ao soltá-
la, a vareta volta à posição de
desactivação.
Se um indicador se mantiver aceso e
não piscar ou piscar de forma anormal,uma das lâmpadas dos indicadorespoderá estar queimada e a precisar deser substituída.
✽✽
NOTA
Se um indicador de mudança de
direcção piscar demasiado depressa ou
devagar, poderá ter a lâmpada
queimada ou existir uma má ligação
eléctrica no circuito.
D190700AFD
Luzes de nevoeiro dianteiras (se instaladas)
Os faróis de nevoeiro destinam-se a
melhorar a visibilidade e evitar acidentes
quando a visibilidade é reduzida devida
a nevoeiro, chuva ou neve, etc. Para ligar os faróis de nevoeiro, empurre
o respectivo interruptor (a luz indicadorado botão acende-se) depois de ligar as
luzes de estacionamento. Para desligar
os faróis de nevoeiro, basta empurrar
novamente o respectivo interruptor.
CUIDADO
Quando acesas, as luzes de
nevoeiro consomem muita energia eléctrica. Acenda-as apenas em
situações de fraca visibilidade.
OCM052074
OCM029074N
Tipo A
Tipo B
