Manutenção
LÂMPADAS DE LUZES
G220000AFD
Utilize apenas as lâmpadas com o consumo em watts indicado.
✽✽ NOTA
Depois de conduzir debaixo de chuva
intensa ou lavar o veículo, as lentes dos
faróis e das luzes traseiras podem ficar
embaciadas. Esta situação é causada pela
diferença de temperatura interna e
externa da luz, sendo semelhante à
condensação observada nos vidros
dentro do veículo quando chove. Não
indica qualquer problema no seu veículo.
Se entrar água para os circuitos das
luzes, mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI.
G220100AUN Substituição de lâmpadas dos
faróis, luzes de presença,
indicadores de mudança de
direcção e luzes de nevoeirodianteiras
(1) Farol (luz de estrada)
(2) Farol (luz de cruzamento)(3) Luz de presença
(4) Indicador de mudança de direcção dianteiro
(5) Luz de nevoeiro dianteira (se instalada)
AVISO - Trabalhar nas luzes
Antes de trabalhar nas luzes,
engate bem o travão de
estacionamento, certifique-se deque tem o interruptor da ignição na
posição "LOCK" e apague as luzes
para evitar movimentosinesperados do veículo,queimaduras nos dedos ou
choques eléctricos.
CUIDADO
Lembre-se de substituir a lâmpada fundida por uma com o mesmoconsumo em watts. Caso contrário,
pode danificar o sistema defusíveis ou de ligações eléctricas.
CUIDADO
Se não tiver as ferramentasnecessárias, as lâmpadas correctas
e conhecimentos suficientes,contacte um Reparador AutorizadoHYUNDAI. Em muitos casos, é difícil substituir lâmpadas das
luzes do veículo, visto sernecessário remover outras peçasdo veículo antes de chegar a uma
lâmpada. Isto acontece em especialse tiver de remover o conjunto dofarol para aceder à(s) lâmpada(s). Aremoção/instalação do conjunto
dos faróis pode resultar em danosno veículo.
OCM070029

Manutenção
60
7
G220101ACM
Lâmpada dos faróis1. Abra o capô.
2. Desaperte os parafusos de retenção e
retire o conjunto do farol da carroçaria
do veículo.
3. Desligue o conector de alimentação da parte posterior do conjunto do farol.
(Continua)
Manuseie-as sempre comcuidado, evitando riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas. O óleo residual
pode provocar osobreaquecimento erebentamento de uma lâmpada
acesa. Mexa na lâmpada apenas
ao instalá-la num farol.
Se uma lâmpada apresentar danos ou rachas, substitua-a
imediatamente e inutilize-a comcuidado.
Coloque protecção ocular para mudar uma lâmpada. Deixe a
lâmpada arrefecer antes de lhe
pegar.
AVISO - Lâmpadas de halogéneo
As lâmpadas de halogéneo contêm gás pressurizado,
podendo, se quebradas, projectar
estilhaços de vidro.
(Continua)
OHD076046OCM070050L

761
Manutenção
4. Retire a cobertura da lâmpada do farolrodando-a no sentido contrário ao dos
ponteiros do relógio.
5. Desligue o conector do suporte da lâmpada do farol.
6. Retire o fio de retenção da lâmpada do farol carregando na extremidade e
puxando-o para cima.
7. Retire a lâmpada do conjunto do farol. 8. Instale uma nova lâmpada de farol e
volte a colocar o fio de retenção
alinhando-o com a ranhura nalâmpada.
9. Ligue o conector do suporte da lâmpada.
10. Coloque a cobertura da lâmpada do farol rodando-a no sentido dos
ponteiros do relógio.
11. Ligue o conector de alimentação à parte posterior do conjunto do farol.
12. Instale novamente o conjunto do farol na carroçaria do veículo.
✽✽NOTA
Se for necessário ajustar o foco dos
faróis depois de reinstalar o conjunto de
faróis, deverá consultar um
concessionário HYUNDAI autorizado.
Luz de indicador de mudança de
direcção/luzes de presença
1. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
2. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
OCM055014L/HOCM070051L

Manutenção
62
7
3. Coloque uma nova lâmpada inserindo-
a no suporte e rodando-a até encaixar.
4. Instale o suporte no conjunto alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
Lâmpadas das luzes de nevoeiro
dianteiras (se instalado)
1. Retire a cobertura inferior do pára- choques dianteiro.
2. Leve a mão à parte posterior do pára- choques dianteiro.
3. Desligue o conector de alimentação do suporte.
4. Retire o suporte-lâmpada da caixa rodando-o no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da caixa.
5. Instale o novo suporte-lâmpada na caixa alinhando as patilhas do suporte
com as ranhuras da caixa. Pressione o
suporte para dentro da caixa e rode-o
no sentido dos ponteiros do relógio. 6. Ligue o conector de alimentação do
suporte.
7. Volte a colocar a cobertura inferior do pára-choques dianteiro.
Substituição das lâmpadas dos faróis
(tipo HID), luzes de presença, piscas,e faróis de nevoeiro
Se uma lâmpada deixar de funcionar,
dirija-se a um concessionário HYUNDAI
autorizado.
OXM079053LAVISO - luzes de médios
dos faróis HID (se equipado)
Não tente substituir ou examinar as
luzes de médios (lâmpada XENON)
devido ao perigo de choque
eléctrico. Se os médios (lâmpada
XENON) não funcionarem, dirija-se a
um concessionário HYUNDAIautorizado.

763
Manutenção

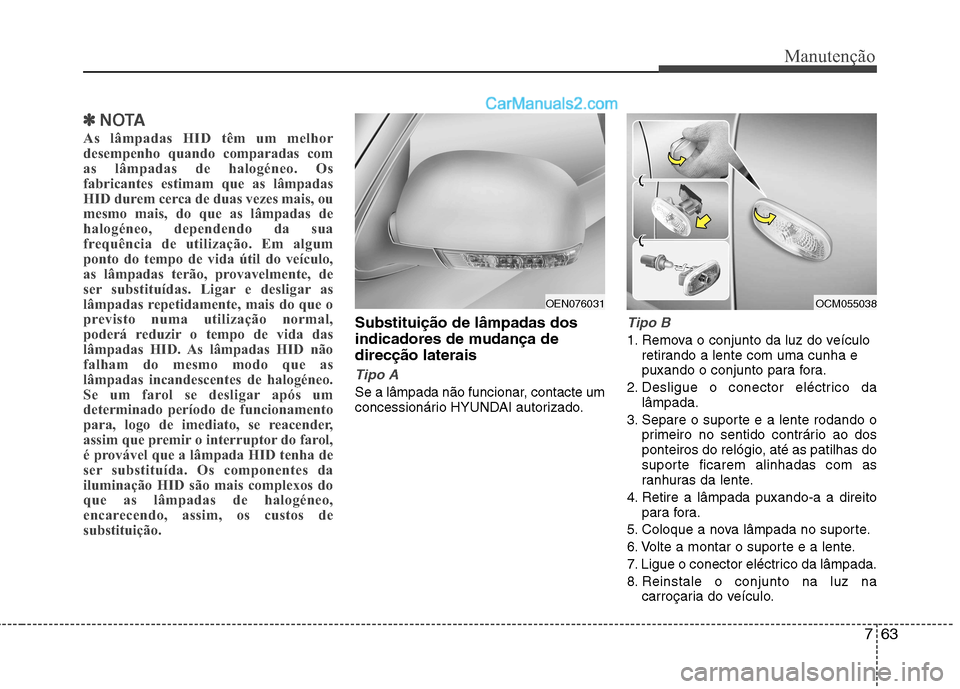

✽✽NOTA
As lâmpadas HID têm um melhor
desempenho quando comparadas com
as lâmpadas de halogéneo. Os
fabricantes estimam que as lâmpadas
HID durem cerca de duas vezes mais, ou
mesmo mais, do que as lâmpadas de
halogéneo, dependendo da sua
frequência de utilização. Em algum
ponto do tempo de vida útil do veículo,
as lâmpadas terão, provavelmente, de
ser substituídas. Ligar e desligar as
lâmpadas repetidamente, mais do que o
previsto numa utilização normal,
poderá reduzir o tempo de vida das
lâmpadas HID. As lâmpadas HID não
falham do mesmo modo que as
lâmpadas incandescentes de halogéneo.
Se um farol se desligar após um
determinado período de funcionamento
para, logo de imediato, se reacender,
assim que premir o interruptor do farol,
é provável que a lâmpada HID tenha de
ser substituída. Os componentes da
iluminação HID são mais complexos do
que as lâmpadas de halogéneo,
encarecendo, assim, os custos de
substituição.
Substituição de lâmpadas dos
indicadores de mudança dedirecção laterais
Tipo A
Se a lâmpada não funcionar, contacte um
concessionário HYUNDAI autorizado.
Tipo B
1. Remova o conjunto da luz do veículo retirando a lente com uma cunha e
puxando o conjunto para fora.
2. Desligue o conector eléctrico da lâmpada.
3. Separe o suporte e a lente rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da lente.
4. Retire a lâmpada puxando-a a direito para fora.
5. Coloque a nova lâmpada no suporte.
6. Volte a montar o suporte e a lente.
7. Ligue o conector eléctrico da lâmpada.
8. Reinstale o conjunto na luz na carroçaria do veículo.
OEN076031OCM055038

Manutenção
64
7

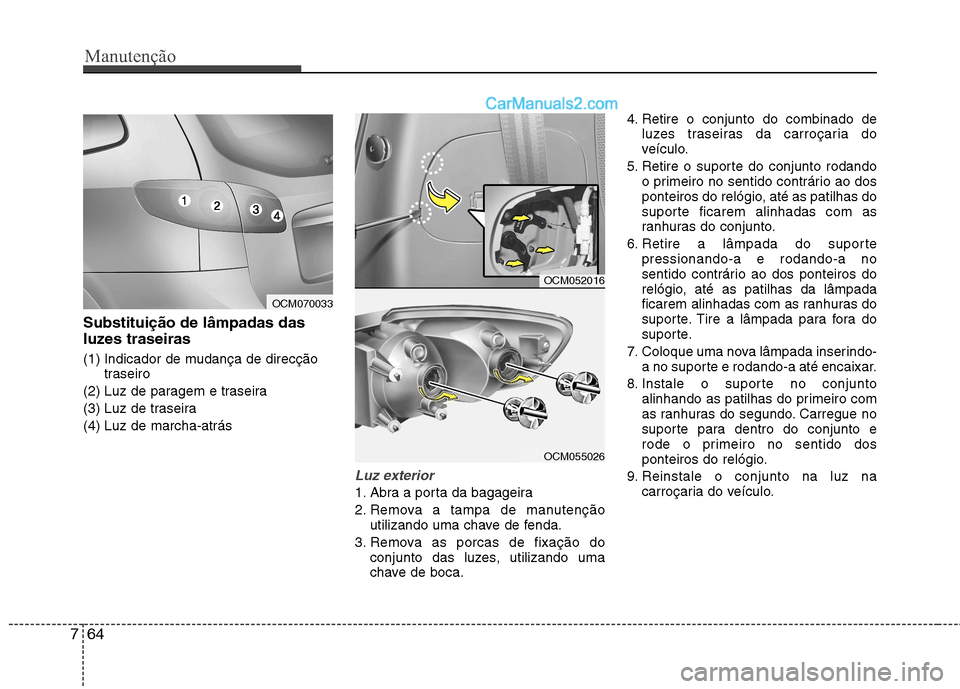

Substituição de lâmpadas das
luzes traseiras
(1) Indicador de mudança de direcção
traseiro
(2) Luz de paragem e traseira
(3) Luz de traseira(4) Luz de marcha-atrás
Luz exterior
1. Abra a porta da bagageira
2. Remova a tampa de manutenção utilizando uma chave de fenda.
3. Remova as porcas de fixação do conjunto das luzes, utilizando uma
chave de boca. 4. Retire o conjunto do combinado de
luzes traseiras da carroçaria do
veículo.
5. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
6. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
7. Coloque uma nova lâmpada inserindo- a no suporte e rodando-a até encaixar.
8. Instale o suporte no conjunto alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
9. Reinstale o conjunto na luz na carroçaria do veículo.
OCM052016
OCM055026
OCM070033

765
Manutenção
Luzes de habitáculo
1. Abra a porta da mala.
2. Remova a tampa de manutençãoutilizando uma chave de fenda.
3. Retire o casquilho do conjunto, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas docasquilho ficarem alinhadas com as
ranhuras do conjunto. 4. Retire a lâmpada do casquilho
carregando e rodando a lâmpada no
sentido contrário aos dos ponteiros dorelógio até patilhas da lâmpada
ficarem alinhadas com as ranhuras do
conjunto. Puxe a lâmpada para fora do
casquilho.
5. Coloque uma lâmpada nova inserindo- a no casquilho e rodando-a atéencaixar na posição correcta.
6. Instale o casquilho no conjunto fazendo corresponder as patilhas do
casquilho com as ranhuras do
conjunto. Empurre o casquilhoencaixando-o no e rodando-o no
sentido dos ponteiros do relógio.
7. Instale a tampa de serviço colocando- a sobre a abertura de serviço. Luz de Nevoeiro Traseiro (Se instalado)
1. Remova a tampa utilizando uma
chave de fenda.
OCM070037
OCM070038
OCM055015L

Manutenção
66
7
2. Desligue o cabo de alimentação
rodando a tampa da lâmpada no
sentido inverso aos ponteiros dorelógio e retire a lâmpada da
respectiva tampa rodando-a no
sentido dos ponteiros do relógio.
3. Instale a lâmpada por outra nova. Substituição da luz de paragem superiormente montada (se instalada)
Se a lâmpada não funcionar, contacte um
concessionário HYUNDAI autorizado.
Substituição da lâmpada de
iluminação da chapa de matrícula
1. Com uma chave Phillips desaperte os
parafusos de fixação da lente.
2. Retire a lente.
3. Retire a lâmpada puxando-a simplesmente para fora.
4. Coloque uma lâmpada nova.
5. Torne a colocar a lente apertando os parafusos de fixação.
