Manutenção

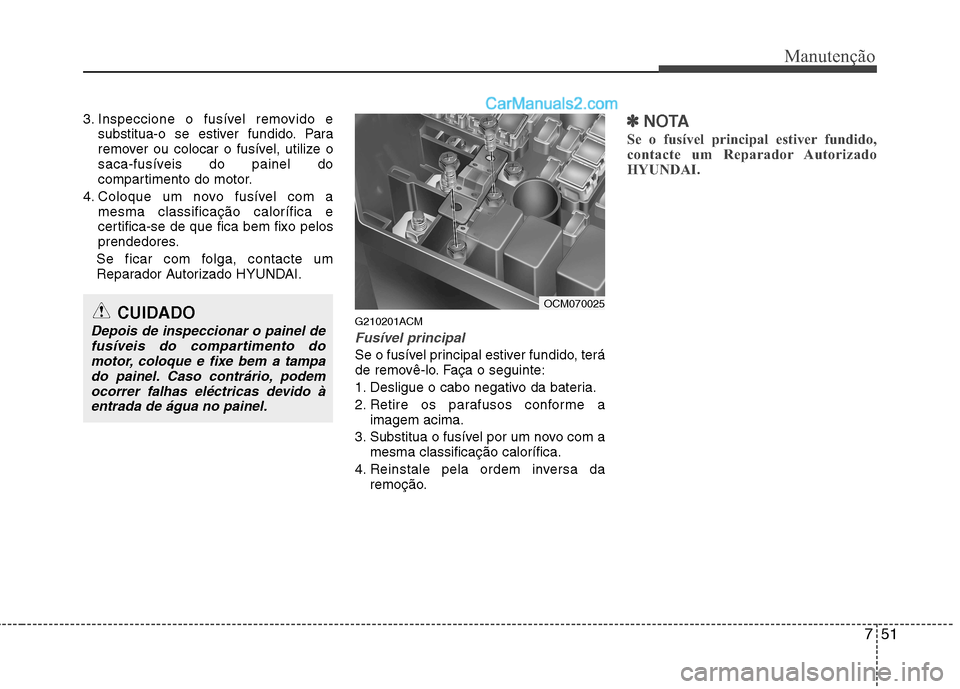

3. Inspeccione o fusível removido esubstitua-o se estiver fundido. Para
remover ou colocar o fusível, utilize o
saca-fusíveis do painel do
compartimento do motor.
4. Coloque um novo fusível com a mesma classificação calorífica e
certifica-se de que fica bem fixo pelos
prendedores.
Se ficar com folga, contacte um
Reparador Autorizado HYUNDAI.
G210201ACM
Fusível principal
Se o fusível principal estiver fundido, terá
de removê-lo. Faça o seguinte:
1. Desligue o cabo negativo da bateria.
2. Retire os parafusos conforme aimagem acima.
3. Substitua o fusível por um novo com a mesma classificação calorífica.
4. Reinstale pela ordem inversa da remoção.
✽✽ NOTA
Se o fusível principal estiver fundido,
contacte um Reparador Autorizado
HYUNDAI.
CUIDADO
Depois de inspeccionar o painel de fusíveis do compartimento domotor, coloque e fixe bem a tampa
do painel. Caso contrário, podemocorrer falhas eléctricas devido à entrada de água no painel.
OCM070025

Manutenção
52
7
✽✽
NOTA
Nem todas as descrições dos painéis de
fusíveis deste manual poderão ser
aplicáveis ao seu veículo. As descrições
são as correctas no momento da
impressão. Ao inspeccionar um painel
de fusíveis do seu veículo, consulte a
respectiva etiqueta.
G210300AFD Descrição do painel de fusíveis/relés
O nome e a capacidade dos fusíveis/relés são indicados na etiqueta colocada na parte interior da tampa do painel de
fusíveis/relés.
Compartimento do motor
OCM070026/OCM070027/OCM070028
Só veículos diesel
Painel do lado do condutor

753
Manutenção
Painel interior de fusíveis do condutorDescrição Classificação
calorífica Componente protegido
START 10A Relé do alarme anti-roubo
P/WDW LH 25A Interruptor principal dos vidros eléctricos, interruptor do vidro eléctrico traseiro ESQ
P/WDW RH 25A Interruptor principal dos vidros, interruptor do vidro eléctrico do passageiro, interruptor do vidro eléctrico
traseiro DIR
S/ROOF 20A Motor do tecto de abrir S/ROOF P/SEAT 30A Interruptor manual dos bancos do condutor/passageiro, interruptor do apoio lombar do condutor
SAFETY PWR 25A Módulo de segurança do vidro eléctrico
MIRR HTD 10A Interruptor do desembaciador do óculo traseiro, espelho lateral eléctrico do condutor/passageiroA/BAG #1 15A Módulo de controlo do SRS
ROOM LP 10A Combinado de instrumentos (IND.), luz das portas do condutor/passageiro, luz de leitura de mapas, luz do
habitáculo, luz da mala, interruptor da luz dos espelhos de conveniência do condutor/passageiro, luz
traseira de habitáculo ESQ/DIR
A/CON 10A Módulo de controlo do ar-condicionado dianteiro, feixe ionizado, sensor de bordo, espelho electro-crómico
com sensor de chuva, motor do tecto de abrir, interruptor de ar-condicionado traseiro, caixa de relés ICM
(relé do ar-condicionado traseiro, relé do dispositivo lava-faróis) relé do ventilador, GM02 (terra)
H/LP WASHER 25A Caixa de relés ICM (relé do dispositivo lava-faróis) P/AMP 30A Amp do áudio
P/OUTLET CTR 25A Tomada eléctrica central P/OUTLET 25A Tomada eléctrica dianteira & isqueiro, tomada eléctrica traseira
C/LIGHTER 15A Tomada eléctrica dianteira & isqueiro
DR/LOCK 20A Relé de bloqueio/desbloqueio das portas, caixa de relés ICM (relé de bloqueamento), BCM, Actuador de
bloqueio das portas do condutor/passageiro, actuador de bloqueio das portas traseiras ESQ/DIR,
Actuador de bloqueio da porta da mala, GM01 (terra)
A/BAG IND 10A Combinado de instrumentos (IND.), interruptor de corte PAB, relógio digital

Manutenção
54
7
Descrição Classificação
calorífica Componente protegido
ESC SW 10A Interruptor ESP, interruptor do ângulo de direcção, caixa de relés ICM (relé P/N), Módulo de controlo do
aquecimento dos bancos do condutor/passageiro Interruptor de avaria (Remocon)
T/SIG 10A Interruptor das luzes de emergência
RR FOG 15A Caixa de relés ICM (relé da luz de nevoeiro de retaguarda)
PDM #2 15A PDM, módulo de controlo do dispositivo smart key, interruptor do botão Start Stop
Suporte FOB, solenóide da chave
HAZARD 15A Hazard Relay, Hazard Switch, BCM, Instrument Cluster (IND.) Multifunction Switch (Light), Rear
Combination Lamp (OUT) LH/RH Driver/Passenger Power Outside Mirror, Head Lamp LH/RH
RR WIPER 15A Relé do limpa-vidros do óculo traseiro, motor do limpa-vidros do óculo traseiro
A/CON SW 10A Módulo de controlo do ar-condicionado dianteiro (Auto)
CLUSTER 10A Alternador, sinal sonoro do sistema de ajuda ao estacionamento à retaguarda, combinado de
instrumentos (IND.)
BCM #1 10A Módulo de controlo do dispositivo smart key, PDM, BCM
FUEL LID 15A Interruptor do sistema de enchimento de combustível
B/ALARM HORN 10A Relé da buzina do alarme anti-roubo
RR A/CON 15A Caixa de relés ICM (Relé do ar-condicionado traseiro)TPMS 10A Módulo de monitorização da pressão dos pneus, iniciador dianteiro ESQ/DIR, Iniciador traseiro ESQ
AUDIO #2 10A Áudio, A/V & unidade de navegação, unidade PIO, BCM, PDM
Módulo de controlo do dispositivo smart key, relógio digital, interruptor do espelho lateral eléctrico
BLOWER 10A Relé do ventilador, motor do ventilador, A/CON SW 10A STOP LP 15A Interruptor das luzes de stop
PDM #1 20A PDM
BCM #3 10A BCM, receptor RF, chave da ignição Ill. & interruptor de aviso de porta
Interruptor do espelho lateral eléctrico, luz indicadora de segurança

755
Manutenção

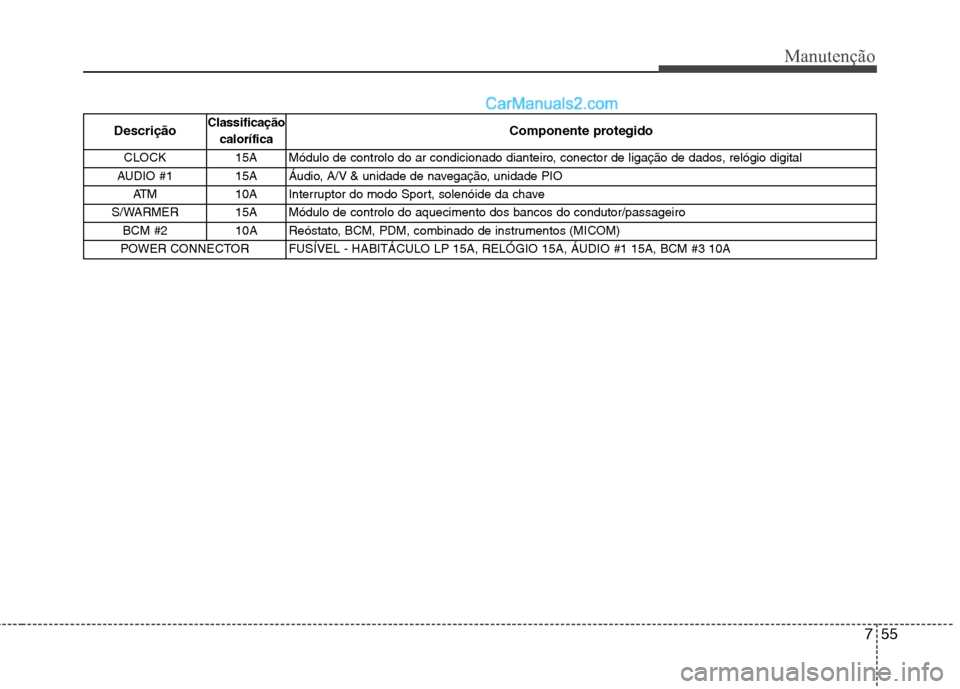

DescriçãoClassificação
calorífica Componente protegido
CLOCK 15A Módulo de controlo do ar condicionado dianteiro, conector de ligação de dados, relógio digital
AUDIO #1 15A Áudio, A/V & unidade de navegação, unidade PIO
ATM 10A Interruptor do modo Sport, solenóide da chave
S/WARMER 15A Módulo de controlo do aquecimento dos bancos do condutor/passageiro
BCM #2 10A Reóstato, BCM, PDM, combinado de instrumentos (MICOM)
POWER CONNECTOR FUSÍVEL - HABITÁCULO LP 15A, RELÓGIO 15A, ÁUDIO #1 15A, BCM #3 10A

Manutenção
56
7
Compartimento do motor
Descrição Classificação
calorífica Componente protegido
ALT 175A LIGAÇÃO DE FUSÍVEIS - BLR, B+ 2, P/WDW, ABS 1, ABS 2, FUSÍVEL - DESCONGELAMENTO, HTD
TR, A/CON, NEVOEIRO FR, H/LP MIN ESQ H/LP MIN DIR)
IGN 1 40A Interruptor da ignição (ACC, IG 1), Caixa de relés PDM (relé IGN 1)
ABS 1 40A Conector de verificação multi funções, módulo de controlo do ABS, Módulo de controlo do ESP
CON FAN 2 50A Relé da ventoinha do condensador (MAX) ABS 2 20A Módulo de controlo do ABS, módulo de controlo do ESP
BLR 40A FUSÍVEL - BLR
P/WDW 40A Relé dos vidros eléctricos, FUSÍVEL - SEGURANÇA PWR
B+2 50A FUSÍVEL - BUZINA ALARME, BANCO, TPMS, A/CON TR. AQUECIMENTO BANCOS, TECTO ABRIR,
NEVOEIRO TR., PDM #2, P/AMP H/LP LAVA FAROIS)
IGN 2 40A Ignition Switch (START, IG 2), Start Relay PDM Relay Box (IGN 1 Relay)
B+ 1 50A FUSÍVEL - BLOQUEIO PORTAS, EMERGÊNCIA, ATM, PDM #1, BLOQUEIO TAMPÃO COMBUSTÍVEL,
CONECTOR DE CORRENTE (BCM #3, RELÓGIO, HABITÁCULO, AUDIO #1)
CON FAN 1 40A Relé da ventoinha do condensador (MIN) ECU MAIN 40A Relé de controlo do motor
1 DEICER 15A Relé de descongelamento do limpa pára-brisas
2 RR HTD 30A Relé do desembaciador do óculo traseiro
3- - -
4 H/LP LO RH 15A Relé dos faróis (médios) DIR
5 HORN 15A Relé da buzina
6 H/LP LO LH 15A Relé dos faróis (médios) ESQ
7 H/LP HI IND 10A Combinado de instrumentos (máximos IND.)
8 ALT DSL 10A -
9 A/CON 10A Relé do ar-condicionado A/CON

757
Manutenção
DescriçãoClassificação
calorífica Componente protegido
10ATM 15A 4WD ECM (G4KE/G6DC/D4HB M/T), relé auxiliar das luzes
11 - - -
12 TAIL RH 10A Grupo óptico traseiro (int)/(ext) DIR, luz de presença DIR Luz do porta-luvas, caixa de relés ICM (relé DRL)
13 FR FOG 10A Relé dos faróis de nevoeiro
14 SENSOR 3 15A G4KE - injector #1~#4, válvula solenóide de controlo de purga do cárter, G6DC - PCM, válvula de
controlo do óleo #1/2 (saída/entrada) Válvula solenóide de controlo de purga do cárter
Válvula do tubo de admissão variável #1/2, D4HB - ECM
15 TAIL LH 10A Luz da chapa de matrícula, grupo óptico traseiro (int) ESQ, Grupo óptico traseiro (ext) ESQ, luz depresença ESQ
16 FUEL PUMP 15A Relé da bomba de combustível
17 FR WIPER 25A Relé do sensor de chuva, relé do limpa pára-brisas, motor do limpa pára-brisas, Interruptor multi funções
(limpa pára brisas)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T), Sensor da bateria
19 ABS 10A Conector de verificação multi funções, módulo de controlo do ABS, 4WD ECM, Módulo de controlo do
ESP, interruptor das luzes de stop (G6DC), sensor de guinada, Caixa de ligação dos fusíveis (relé de
aquecimento do filtro de combustível) (D4HB), Sensor de aviso do filtro de combustível (D4HB)
20 COOLING 10A Relé da ventoinha do condensador (G6DC), unidade do relé de incandescência (D4HB)
21 B/UP LP 10A Relé auxiliar das luzes, interruptor auxiliar das luzes (G4KE/D4HB)
22 H/LP 10A Relé dos faróis (médios) ESQ/DIR, relé dos faróis de nevoeiro, Relé dos faróis (máximos), sensor do
dispositivo de nivelamento dos faróis, Actuador do dispositivo de nivelamento dos faróis ESQ/DIR
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), alternador (G6DC)
Sensor do fluxo de massa de ar (D4HB), interruptor de alcance do trans-eixo
24 H/LP HI 20A Relé dos faróis (máximos)

Manutenção
58
7
Compartimento do motor (Caìxa diesel) Descrição
Classificação
calorífica Componente protegido
25SENSOR 1 10A
G4KE - interruptor das luzes de stop, módulo do imobilizador de arranque, relé do ar-condicionado
A/CON, Relé da bomba de combustível, relé da ventoinha do condensador (mín./máx.), Sensor de
posição da cambota, válvula de controlo do óleo #1/2, Sensor da posição da árvore de cames #1/2,
sensor de oxigénio (SUP), Válvula do tubo de admissão variável, G6DC - PCM, relé do ar condicionado
A/CON, relé da bomba de combustível, injector #1~#6, D4HB - interruptor da luz de stop, módulo do
imobilizador de arranque, relé do ar-condicionado, Relé da bomba de combustível, relé da ventoinha do
condensador (mín./máx.), Sensor lambda, válvula de regulação da pressão da rampa de injecção
Caixa de ligação de fusíveis (relé de aquecimento PTC #1)
26 SENSOR 2 15A G4KE - PCM, sensor de oxigénio (MIN), G6DC - PCM, sensor de oxigénio #1~#4, D4HB - válvula de
regulação da pressão do combustível, sensor do nível do óleo, Solenóide de derivação da refrigeração
EGR, actuador eléctrico VGT
27 IG COIL 20A G4KE - Condensador, bobina da ignição #1~#4, G6DC - Condensador #1/2, bobina da ignição #1~#6D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
DescriçãoClassificação
calorífica Componente protegido
GLOW PLUG FUSIBLE LINK 80A Relé de vela de aquecimento FUEL FILTER HEATER 30A Relé de aquecedor do filtro de combustível PTC HEATER #1 40A Aquecedor PTC 1
PTC HEATER #2 40A Aquecedor PTC 2
PTC HEATER #3 40A Aquecedor PTC 3
