MANGUITOS DE LA DIRECCIÓN ASISTIDA
Es recomendable realizar una
inspección periódica de los manguitos de la servodirección. Los manguitos deberán ser sustituidos si algún puntode su superficie está agrietado, estirado, abombado o desgastado.
Cualquier deterioro de los manguitos
puede ocasionar fallos prematuros.
NOTA: Un chirrido producido por la bomba de la servodirección puedeescucharse, después de arrancar el motor en condiciones de operación muy frías (bajo -20°C). En este caso,si el ruido para durante el calentamiento, esto es normal, este ruido es producido por el fluidocuando opera en condiciones muy frías.
Fluido recomendado: Utilice aceite de tipo PSF-3. NOTA: No arranque el motor cuando el depósito de la servodirección esta vacío.
G350B01HR-GYT
PURGADO DEL SISTEMA DE COMBUSTIBLE El sistema de combustible deberá ser purgado para suprimir el aire, si se agotara el combustible durante la marcha, o cuando se sustituye elfiltro de combustible o cuando no se ha utilizado el vehículo durante largo tiempo. 1. Afloje el tapón del aire en la parte
superior del filtro del combustible. HHR4046
FILTRO DEL COMBUSTIBLE
hr-spa-6.p65
2/2/2009, 5:22 PM
29
Page 194 of 340

6MANTENGALO USTED MISMO
30
G300A01HR-GYT
SUPRESIÓN DE AGUA DEL FILTRO DE COMBUSTIBLE
HHR4045
Si la lámpara de aviso situada en el
tablero de instrumentos se encendiera durante la conducción, indicaría quese ha acumulado agua en el filtro.Si ocurriera así, suprima el agua como se describe a continuación:
1. Afloje el tapón de drenaje situado
en la parte inferior del filtro de combustible.
!
arededor del tapón de purga para evitar que el combustible que salepor él se derrame por el motor.
3. Apriete el tapón de purga cuando
hayan desaparecido las burbujas.
4. Continúe apretando la bomba hasta
que ofrezca mayor resistencia a lapresión.
5. Asegúrese finalmente de que no
existen goteos o pérdidas de com-bustible.Si tiene alguna duda, consulte consu Sevicio Oficial Hyundai.NOTA: El filtro del combustible se encuentra debajo del asiento delconductor. Para purgar el sistema del combustible, incline primero el respaldo del asiento del con-ductor hacia delante. (Véase el apartado "Comprobación del vano motor debajo del asiento del con-ductor" en la página 1-13.)
HHR4047

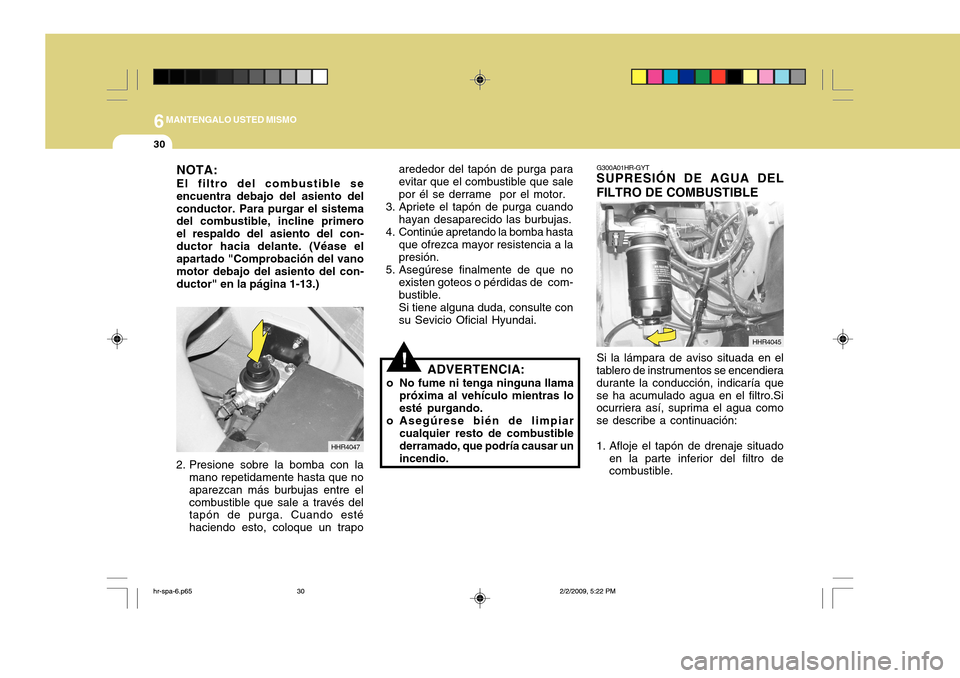

2. Presione sobre la bomba con la mano repetidamente hasta que noaparezcan más burbujas entre elcombustible que sale a través del tapón de purga. Cuando esté haciendo esto, coloque un trapo ADVERTENCIA:
o No fume ni tenga ninguna llama próxima al vehículo mientras lo esté purgando.
o Asegúrese bién de limpiar cualquier resto de combustiblederramado, que podría causar un incendio.
hr-spa-6.p65 2/2/2009, 5:22 PM
30
Page 195 of 340

6
MANTENGALO USTED MISMO
31
!ADVERTENCIA:
o No fume ni tenga ninguna llama encendida próxima al vehículo mientras lo esté purgando.
o Asegúrese bién de limpiar cualquier resto de combustible derramado, que podría causar unincendio.
HHR4047

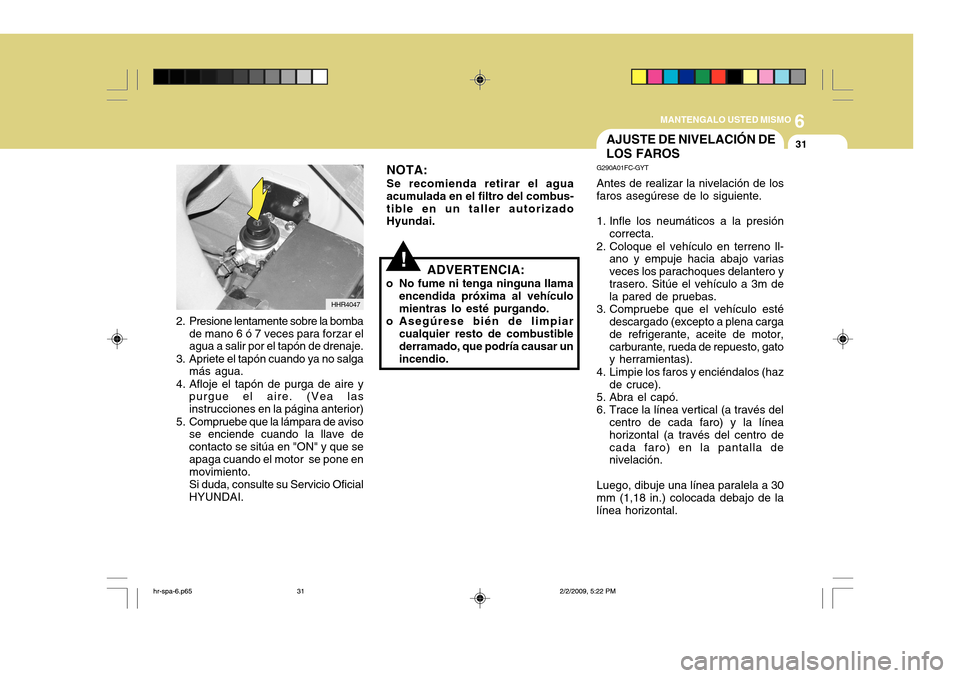

2. Presione lentamente sobre la bomba de mano 6 ó 7 veces para forzar el agua a salir por el tapón de drenaje.
3. Apriete el tapón cuando ya no salga más agua.
4. Afloje el tapón de purga de aire y purgue el aire. (Vea las instrucciones en la página anterior)
5. Compruebe que la lámpara de aviso se enciende cuando la llave decontacto se sitúa en "ON" y que seapaga cuando el motor se pone en movimiento. Si duda, consulte su Servicio Oficial HYUNDAI. NOTA: Se recomienda retirar el agua acumulada en el filtro del combus-tible en un taller autorizado Hyundai.
AJUSTE DE NIVELACIÓN DE LOS FAROS
G290A01FC-GYT Antes de realizar la nivelación de los faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión
correcta.
2. Coloque el vehículo en terreno ll- ano y empuje hacia abajo varias veces los parachoques delantero ytrasero. Sitúe el vehículo a 3m de la pared de pruebas.
3. Compruebe que el vehículo esté descargado (excepto a plena carga de refrigerante, aceite de motor,carburante, rueda de repuesto, gato y herramientas).
4. Limpie los faros y enciéndalos (haz de cruce).
5. Abra el capó.
6. Trace la línea vertical (a través del centro de cada faro) y la línea horizontal (a través del centro decada faro) en la pantalla de nivelación.
Luego, dibuje una línea paralela a 30 mm (1,18 in.) colocada debajo de lalínea horizontal.
hr-spa-6.p65 2/2/2009, 5:22 PM
31
Page 196 of 340

6MANTENGALO USTED MISMO
32
Si el vehículo ha sufrido una reparación del frontal de la carroceríay se ha sustituido el conjunto de faro, se debe comprobar la nivelación del faro usando la pantalla de nivelación,como se muestra en la ilustración.Encienda los faros. (Posición decruce)
1. Ajuste los faros para que el eje principal del faro esté paralelo a la línea media de la carrocería y esté alineado con el punto "P" mostradoen la ilustración.
2. Las líneas de puntos de la ilustración muestran el centro de los faros.
7. Ajuste cada línea de corte del haz
de cruce con la línea paralela, usando un destornillador phillips - NIVELACIÓN VERTICAL.
8. Ajuste cada línea de corte del haz de cruce con cada línea vertical,usando un destornillador phillips - NIVELACIÓN HORIZONTAL.
G290A01HR
Nivelación Horizontal
Nivelación Vertical G290B01HR-GYT

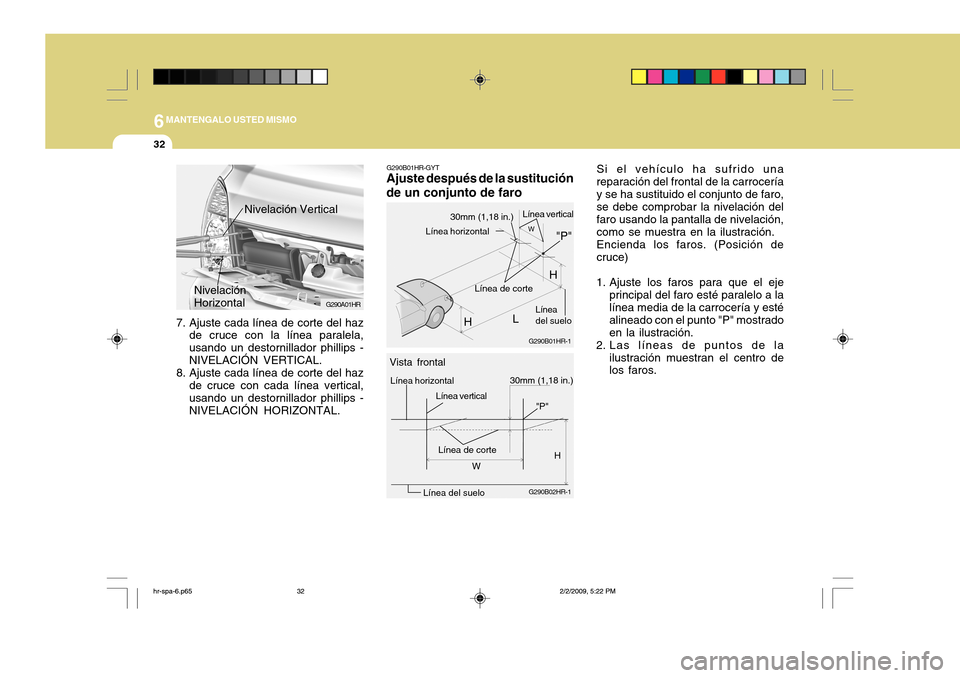

Ajuste después de la sustitución de un conjunto de faro
H
G290B01HR-1
H
30mm (1,18 in.)
LW
"P"
Línea del suelo
Línea horizontal
Línea vertical
Línea de corte
G290B02HR-1H
30mm (1,18 in.)
W "P"
Línea del suelo
Línea horizontal
Línea vertical
Línea de corte
Vista frontal
hr-spa-6.p65 2/2/2009, 5:22 PM
32
Page 197 of 340

6
MANTENGALO USTED MISMO
33CAMBIO DE BOMBILLAS
G260A02A-AYT Antes de cambiar una bombilla,
compruebe que el interruptor esté en posición de desconexión.
En el párrafo siguiente se indica cómo
acceder a las bombillas paracambiarlas. Asegúrese de cambiarlas bombillas fundidas por otras del mismo número y amperaje.
Véase la información sobre amperaje
en la página 6-40.
PRECAUCIÓN:
o Mantenga las bombillas alejadas de los productos derivados delpetróleo (p. ej. aceite para motores, gasolina, etc.).
o Los cristales de los faros delanteros y traseros del vehículopueden quedar empañadosdespués de conducir bajo la lluvia o lavar el vehículo. Esto se debe a la diferencia de temperaturaentre el interior y el exterior del faro. Es un fenómeno similar a la condensación en las ventanillascuando llueve, y no significa que haya ningún fallo en el vehículo.
!
ESPECIFICACIONES: "H" Línea media horizontal de los farosdesde el suelo. Plataforma baja: 815mm (32,1 in.) Plataforma alta: 820 (32,3 in.) "W" Distancia entre los centros de los faros: 1.330mm "L" Distancia entre los faros y la pared contra la que se comprueban los faros : 3.000 mm (118 in.)
G270A02HR

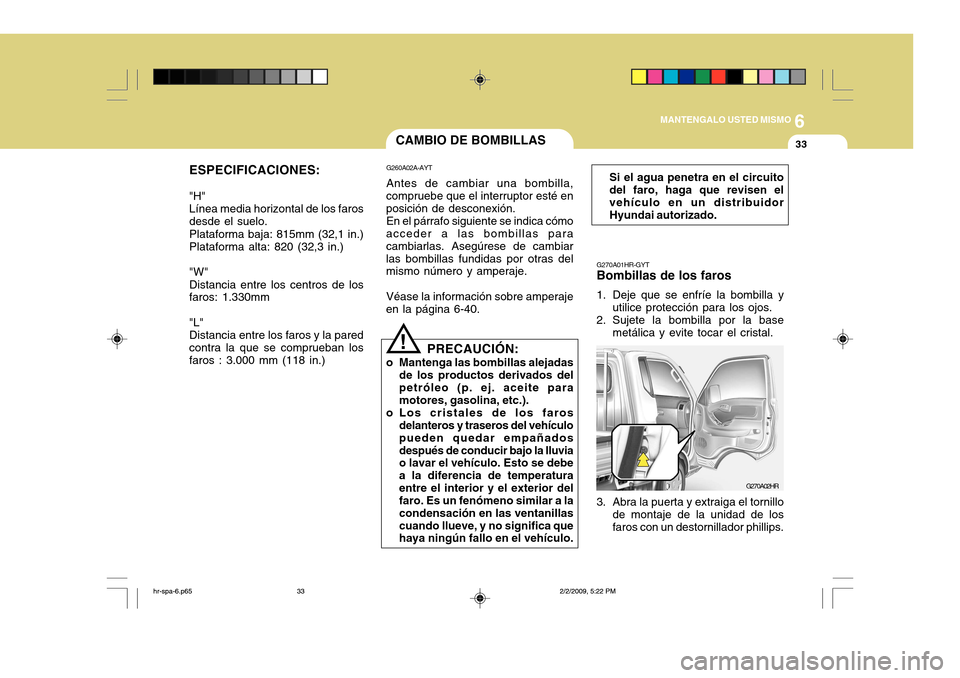

G270A01HR-GYT Bombillas de los faros
1. Deje que se enfríe la bombilla y
utilice protección para los ojos.
2. Sujete la bombilla por la base metálica y evite tocar el cristal.
3. Abra la puerta y extraiga el tornillo de montaje de la unidad de los faros con un destornillador phillips.
Si el agua penetra en el circuito del faro, haga que revisen el vehículo en un distribuidorHyundai autorizado.
hr-spa-6.p65
2/2/2009, 5:22 PM
33
Page 198 of 340
6MANTENGALO USTED MISMO
34
8. Saque la nueva bombilla de su
funda protectora y colóquela en su lugar. Vuelva a poner laprotección contra el polvo después de volver a tensar el muelle de la bombilla y conectar el cable.
9. Utilice la funda protectora y el cartón para desechar la viejabombilla.
10.Compruebe el reglaje del faro. HHR50334. Abra el capó y extraiga el perno de
montaje de la unidad de los faros con una llave inglesa.
5. Desconecte el cable de la base de la bombilla situado en la partetrasera del faro. G270A01HR
HHR5030 HHR5031
6. Retire la protección contra el polvo.
HHR5032
7. Presione el muelle de la bombilla para extraer la bombilla del faro.
hr-spa-6.p65 2/2/2009, 5:22 PM
34
Page 199 of 340
6
MANTENGALO USTED MISMO
35
!ADVERTENCIA:
Las bombillas halógenas contienen gas bajo presión que con cualquierimpacto puede explotar, y proyectar pequeños pedazos de cristal. Protéjase siempre los ojos cuandocambie una bombilla. Proteja las bombillas de productos abrasivos, proyecciones o líquidos mientrasestán encendidas. Encienda la bombilla sólo cuando esté instalada dentro del óptico. Cambie el ópticosi esta dañado o roto. Guarde las bombillas fuera del alcance de los niños y tire las bombillas usadascon cuidado. G270A03O

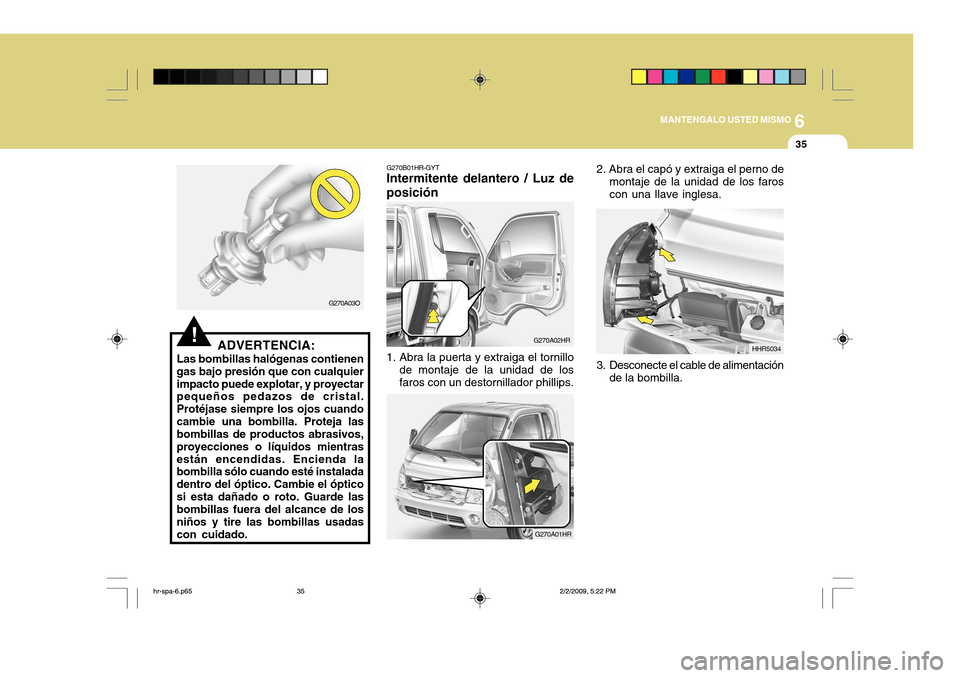

G270B01HR-GYT Intermitente delantero / Luz de posición
G270A02HR
1. Abra la puerta y extraiga el tornillo de montaje de la unidad de los faros con un destornillador phillips.
G270A01HR2. Abra el capó y extraiga el perno demontaje de la unidad de los faros con una llave inglesa.
3. Desconecte el cable de alimentación de la bombilla. HHR5034
hr-spa-6.p65
2/2/2009, 5:22 PM
35
Page 200 of 340
6MANTENGALO USTED MISMO
36
3. Para cambiar una bombilla del piloto
trasero combinado (luz de freno y de posición, intermitente o luz de marcha atrás), extráigala delsoporte girándola en sentido antihorario.
(1) Intermitente trasero (2) Piloto trasero y del freno (3) Piloto de marcha atrás
4. Monte una bombilla nueva. HHR5038
(1) (2)
(3)4. Para cambiar la bombilla delintermitente delantero (1) o de la luz de posición (2), extráigala del soporte girándola en sentido antihorario.
5. Monte una bombilla nueva. HHR5035(1)
(2)
G270D01HR-GYT

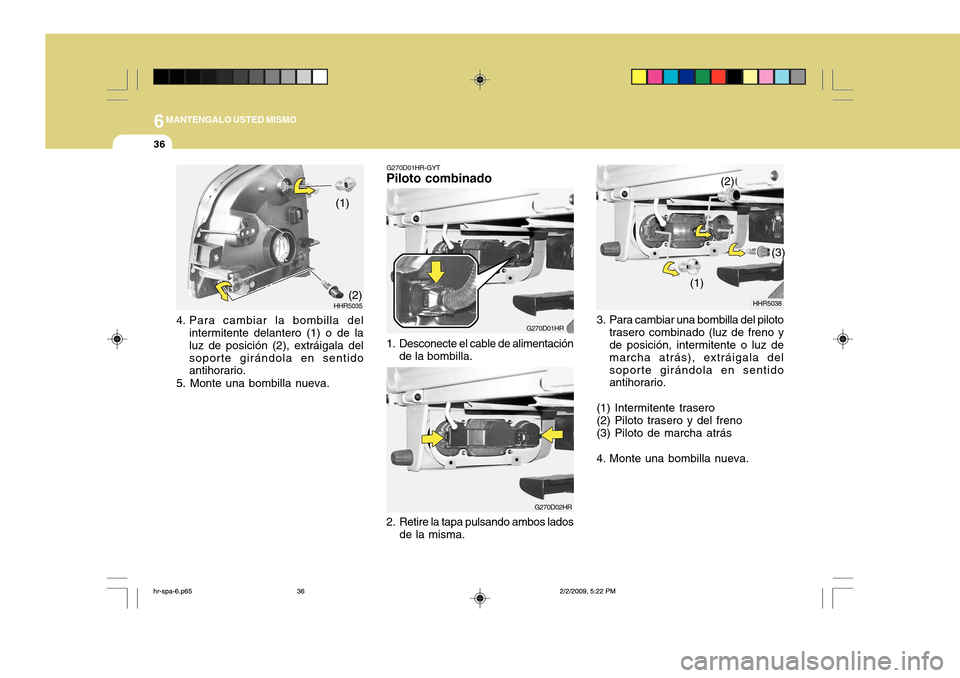

Piloto combinado
G270D01HR
1. Desconecte el cable de alimentación de la bombilla.
G270D02HR
2. Retire la tapa pulsando ambos lados de la misma.
hr-spa-6.p65 2/2/2009, 5:22 PM
