MANTENGALO USTED MISMO
13
!ADVERTENCIA:
El ventilador del radiador está
controlado por la temperatura del líquido refrigerante del motor y puede ponerse en marcha, inclusoestando el motor parado. Tenga un cuidado especial cuando tenga que trabajar próximo a sus aspas,de forma que no exista riesgo de lesiones por las aspas giratorias del ventilador. A medida que latemperatura del líquido disminuya, el ventilador se desconectará de forma automática. Esto es una situación normal.

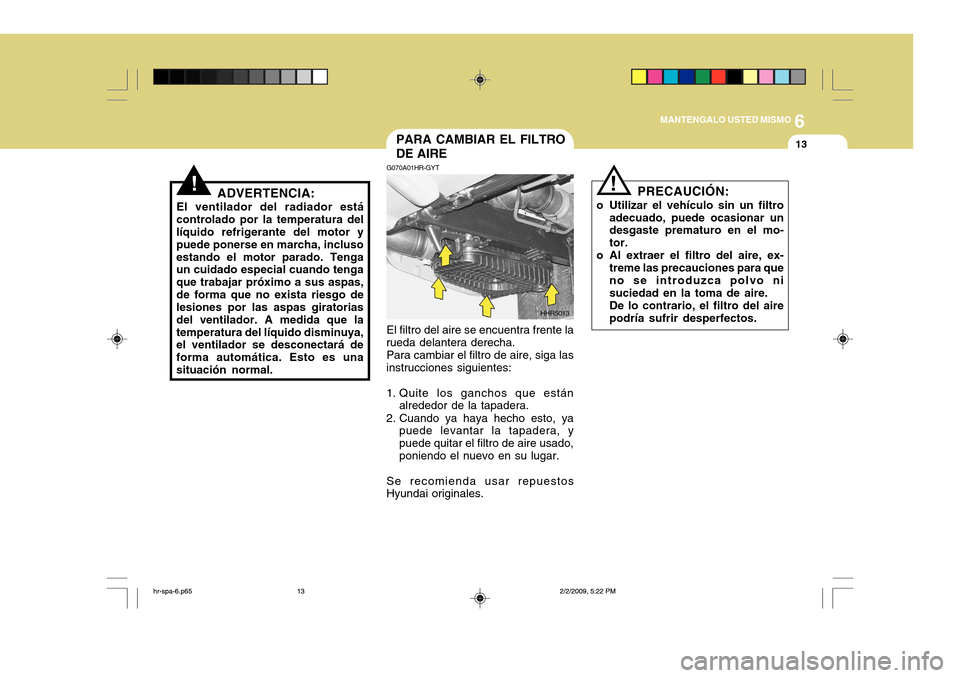

PARA CAMBIAR EL FILTRO DE AIRE
G070A01HR-GYT El filtro del aire se encuentra frente la
rueda delantera derecha.
Para cambiar el filtro de aire, siga las
instrucciones siguientes:
1. Quite los ganchos que están alrededor de la tapadera.
2. Cuando ya haya hecho esto, ya puede levantar la tapadera, y puede quitar el filtro de aire usado,poniendo el nuevo en su lugar.
Se recomienda usar repuestos
Hyundai originales.
! PRECAUCIÓN:
o Utilizar el vehículo sin un filtro adecuado, puede ocasionar un desgaste prematuro en el mo- tor.
o Al extraer el filtro del aire, ex- treme las precauciones para queno se introduzca polvo ni suciedad en la toma de aire. De lo contrario, el filtro del aire podría sufrir desperfectos.
HHR5013
hr-spa-6.p65 2/2/2009, 5:22 PM
13
Page 178 of 340

6MANTENGALO USTED MISMO
14
!
PRECAUCIÓN:
o No ponga en funcionamiento los limpiaparabrisas con los parabrisas secos, acortará lavida de las plumillas y puede rayar el parabrisas.
o Evite que la goma de la escobilla entre en contacto con productos derivados del petróleo, como elaceite para motores, gasolina, etc.

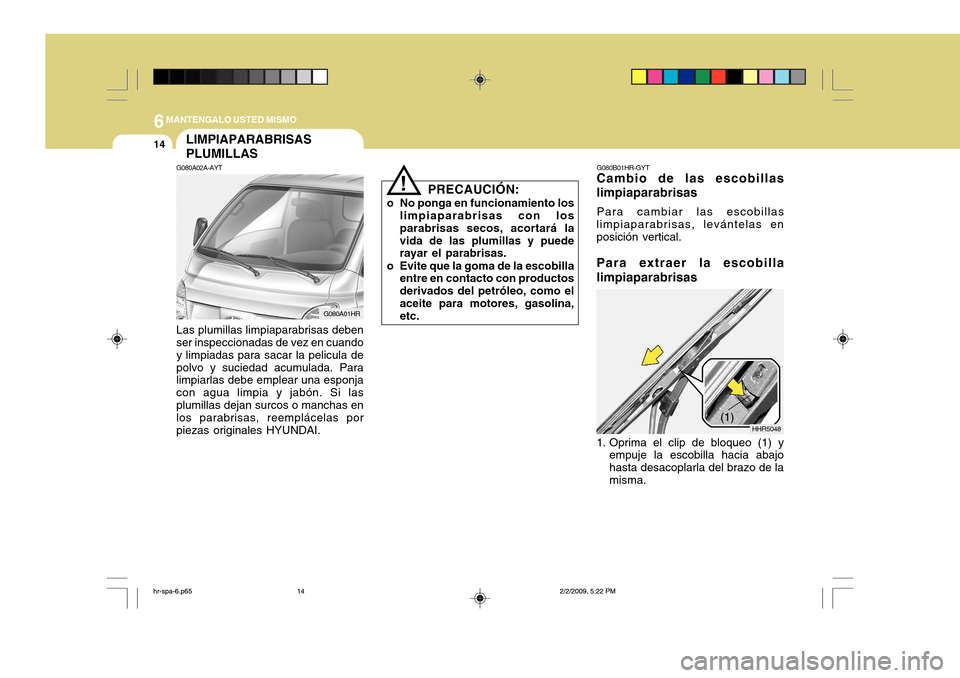

LIMPIAPARABRISAS PLUMILLAS
G080A02A-AYT Las plumillas limpiaparabrisas deben ser inspeccionadas de vez en cuando y limpiadas para sacar la pelicula depolvo y suciedad acumulada. Para limpiarlas debe emplear una esponja con agua limpia y jabón. Si lasplumillas dejan surcos o manchas en los parabrisas, reemplácelas por piezas originales HYUNDAI.
G080A01HR
G080B01HR-GYT
Cambio de las escobillas limpiaparabrisas
Para cambiar las escobillas
limpiaparabrisas, levántelas en posición vertical. Para extraer la escobilla limpiaparabrisas
1. Oprima el clip de bloqueo (1) y empuje la escobilla hacia abajo hasta desacoplarla del brazo de lamisma. HHR5048
(1)
hr-spa-6.p65
2/2/2009, 5:22 PM
14
Page 179 of 340
6
MANTENGALO USTED MISMO
15

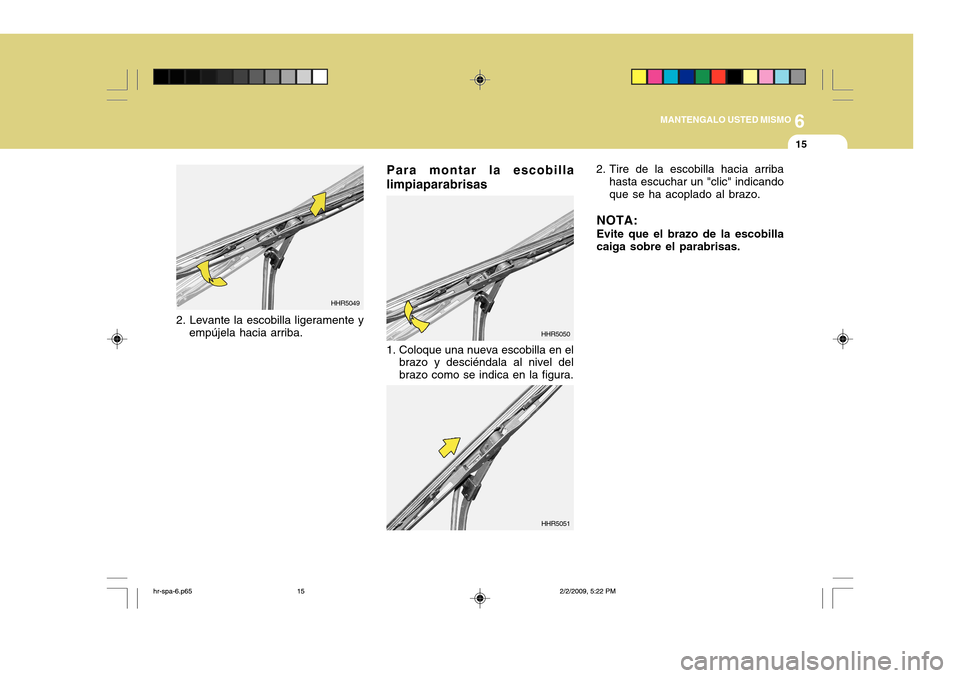

Para montar la escobilla limpiaparabrisas
HHR5050
1. Coloque una nueva escobilla en el brazo y desciéndala al nivel del brazo como se indica en la figura. 2. Tire de la escobilla hacia arriba
hasta escuchar un "clic" indicandoque se ha acoplado al brazo.
NOTA: Evite que el brazo de la escobilla caiga sobre el parabrisas.
HHR5051
2. Levante la escobilla ligeramente y empújela hacia arriba. HHR5049
hr-spa-6.p65
2/2/2009, 5:22 PM
15
Page 180 of 340

6MANTENGALO USTED MISMO

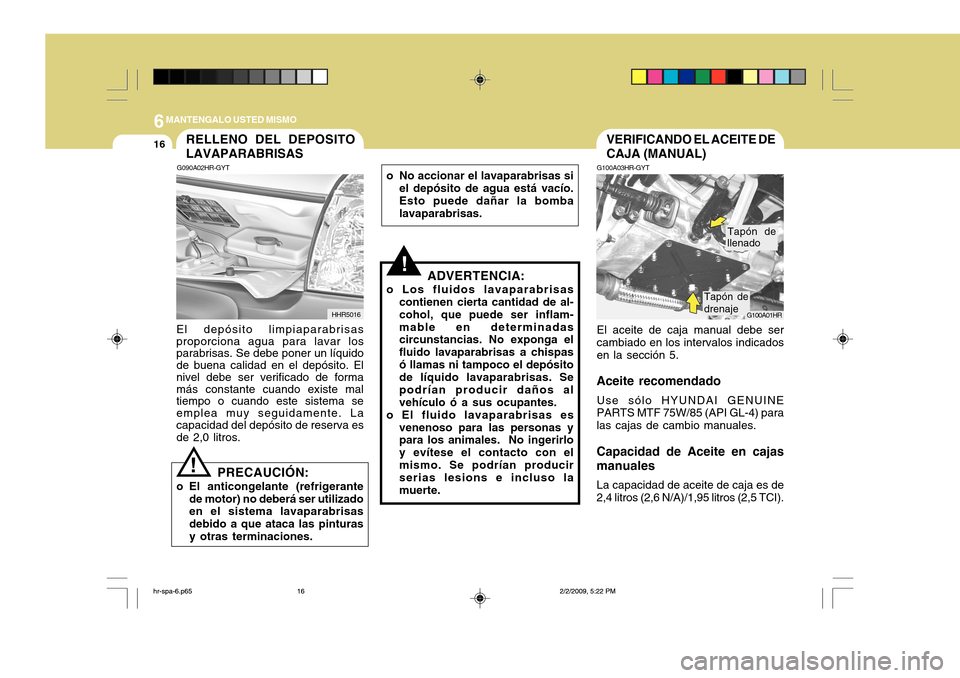

16VERIFICANDO EL ACEITE DE CAJA (MANUAL)
G100A03HR-GYT El aceite de caja manual debe ser cambiado en los intervalos indicados en la sección 5.
Aceite recomendado Use sólo HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) para las cajas de cambio manuales.
Capacidad de Aceite en cajas manuales La capacidad de aceite de caja es de 2,4 litros (2,6 N/A)/1,95 litros (2,5 TCI).RELLENO DEL DEPOSITO LAVAPARABRISAS
PRECAUCIÓN:
o El anticongelante (refrigerante de motor) no deberá ser utilizado en el sistema lavaparabrisas debido a que ataca las pinturasy otras terminaciones.
!
G090A02HR-GYT
El depósito limpiaparabrisas proporciona agua para lavar los parabrisas. Se debe poner un líquido de buena calidad en el depósito. El nivel debe ser verificado de forma más constante cuando existe mal tiempo o cuando este sistema se emplea muy seguidamente. La capacidad del depósito de reserva es de 2,0 litros.
HHR5016G100A01HR
Tapón de drenaje Tapón de
llenado
!ADVERTENCIA:
o Los fluidos lavaparabrisas contienen cierta cantidad de al- cohol, que puede ser inflam-mable en determinadas circunstancias. No exponga el fluido lavaparabrisas a chispasó llamas ni tampoco el depósito de líquido lavaparabrisas. Se podrían producir daños alvehículo ó a sus ocupantes.
o El fluido lavaparabrisas es venenoso para las personas y para los animales. No ingerirlo y evítese el contacto con elmismo. Se podrían producir serias lesions e incluso la muerte.
o No accionar el lavaparabrisas si
el depósito de agua está vacío. Esto puede dañar la bombalavaparabrisas.
hr-spa-6.p65 2/2/2009, 5:22 PM
16
Page 181 of 340

6
MANTENGALO USTED MISMO
17
!ADVERTENCIA:
Es preferible revisar el aceite de caja con el motor frío o tibio. Si elmotor esta caliente, usted debe extremar los cuidados debido a que puede quemarse con el aceiteo con componentes del sistema de escape.

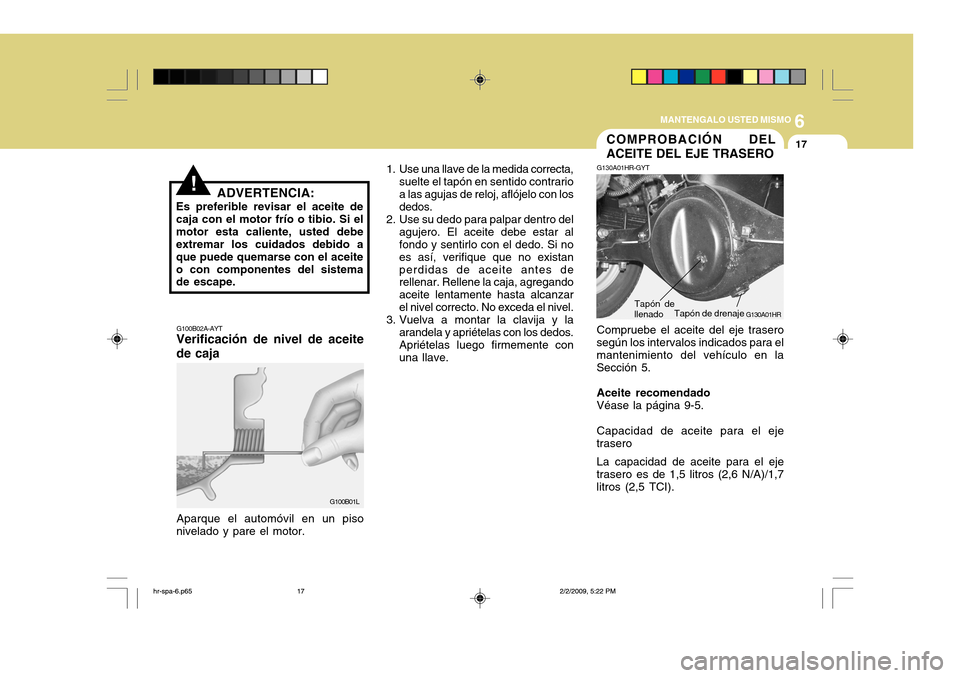

G100B02A-AYT
Verificación de nivel de aceite de caja
Aparque el automóvil en un piso
nivelado y pare el motor.
G100B01L 1. Use una llave de la medida correcta,
suelte el tapón en sentido contrario a las agujas de reloj, aflójelo con los dedos.
2. Use su dedo para palpar dentro del agujero. El aceite debe estar alfondo y sentirlo con el dedo. Si no es así, verifique que no existanperdidas de aceite antes de rellenar. Rellene la caja, agregando aceite lentamente hasta alcanzarel nivel correcto. No exceda el nivel.
3. Vuelva a montar la clavija y la arandela y apriételas con los dedos. Apriételas luego firmemente con una llave.
COMPROBACIÓN DEL ACEITE DEL EJE TRASERO
G130A01HR-GYT
G130A01HR
Compruebe el aceite del eje trasero
según los intervalos indicados para el mantenimiento del vehículo en laSección 5.
Aceite recomendadoVéase la página 9-5. Capacidad de aceite para el eje
trasero
La capacidad de aceite para el eje
trasero es de 1,5 litros (2,6 N/A)/1,7 litros (2,5 TCI). Tapón de drenaje
Tapón de llenado
hr-spa-6.p65
2/2/2009, 5:22 PM
17
Page 182 of 340

6MANTENGALO USTED MISMO
18
!

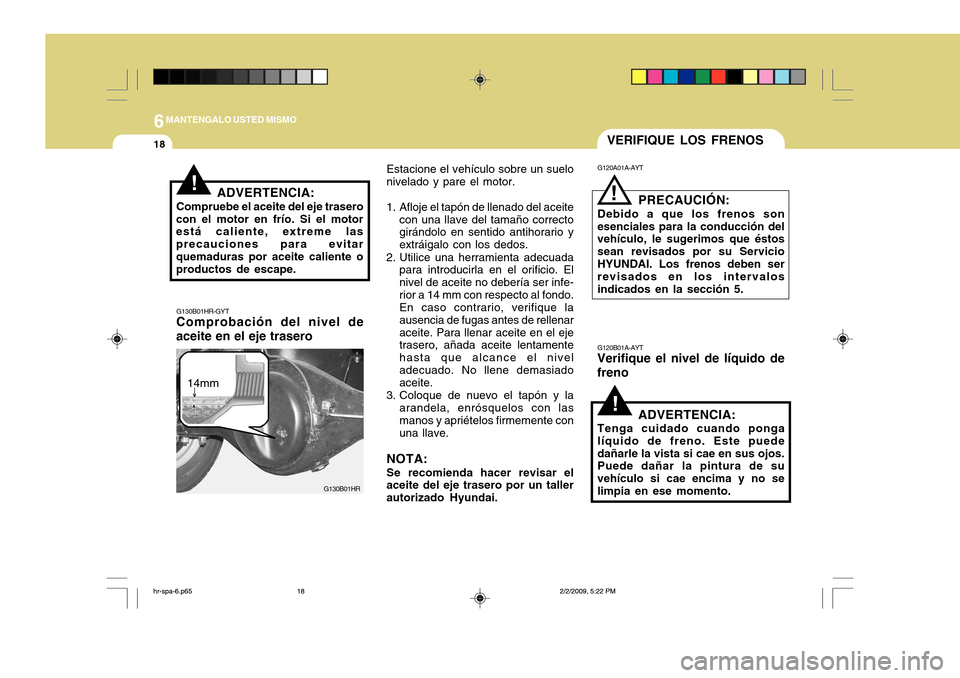

VERIFIQUE LOS FRENOS
G120A01A-AYT G120B01A-AYT
Verifique el nivel de líquido de freno PRECAUCIÓN:
Debido a que los frenos son esenciales para la conducción del vehículo, le sugerimos que éstos sean revisados por su ServicioHYUNDAI. Los frenos deben ser revisados en los intervalos indicados en la sección 5.
!
ADVERTENCIA:
Tenga cuidado cuando ponga líquido de freno. Este puededañarle la vista si cae en sus ojos. Puede dañar la pintura de su vehículo si cae encima y no selimpia en ese momento.!ADVERTENCIA:
Compruebe el aceite del eje trasero
con el motor en frío. Si el motor está caliente, extreme las precauciones para evitarquemaduras por aceite caliente o productos de escape.
G130B01HR-GYT
Comprobación del nivel de aceite en el eje trasero
G130B01HR
14mm Estacione el vehículo sobre un suelo nivelado y pare el motor.
1. Afloje el tapón de llenado del aceite con una llave del tamaño correcto girándolo en sentido antihorario y extráigalo con los dedos.
2. Utilice una herramienta adecuada para introducirla en el orificio. Elnivel de aceite no debería ser infe-rior a 14 mm con respecto al fondo. En caso contrario, verifique la ausencia de fugas antes de rellenaraceite. Para llenar aceite en el eje trasero, añada aceite lentamente hasta que alcance el niveladecuado. No llene demasiado aceite.
3. Coloque de nuevo el tapón y la arandela, enrósquelos con las manos y apriételos firmemente conuna llave.
NOTA: Se recomienda hacer revisar el aceite del eje trasero por un taller autorizado Hyundai.
hr-spa-6.p65 2/2/2009, 5:22 PM
18
Page 183 of 340

6
MANTENGALO USTED MISMO
19

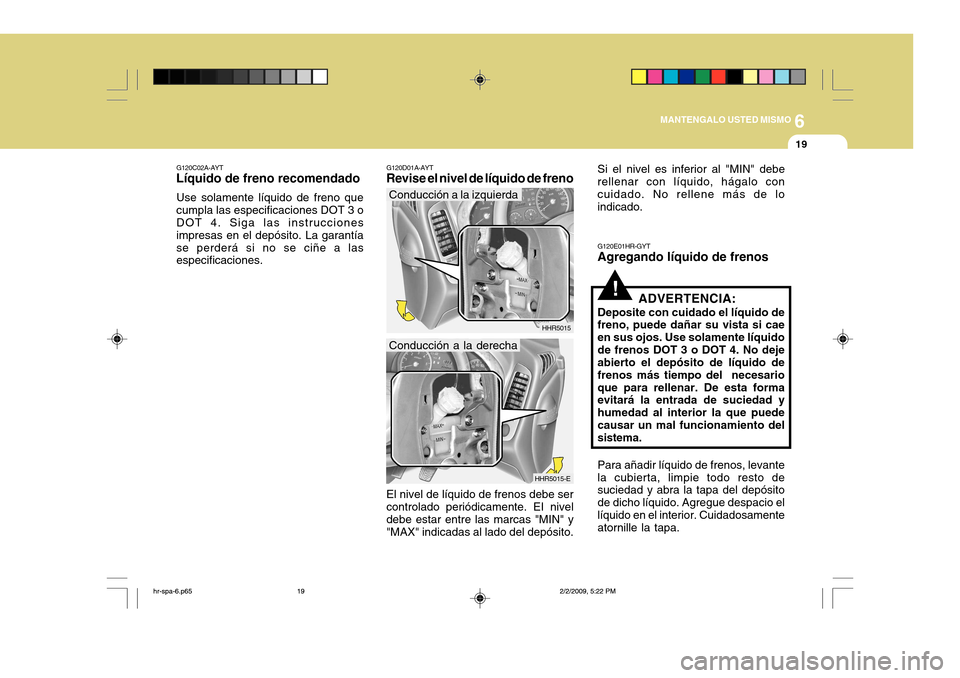

G120C02A-AYT
Líquido de freno recomendado
Use solamente líquido de freno que cumpla las especificaciones DOT 3 o DOT 4. Siga las instrucciones impresas en el depósito. La garantíase perderá si no se ciñe a las especificaciones.
El nivel de líquido de frenos debe ser controlado periódicamente. EI niveldebe estar entre las marcas "MIN" y "MAX" indicadas al lado del depósito.
G120D01A-AYT
Revise el nivel de líquido de freno
HHR5015
Conducción a la izquierda
HHR5015-E
Conducción a la derecha
!
G120E01HR-GYT Agregando líquido de frenos
ADVERTENCIA:
Deposite con cuidado el líquido de freno, puede dañar su vista si cae en sus ojos. Use solamente líquidode frenos DOT 3 o DOT 4. No deje abierto el depósito de líquido de frenos más tiempo del necesarioque para rellenar. De esta forma evitará la entrada de suciedad y humedad al interior la que puedecausar un mal funcionamiento del sistema. Para añadir líquido de frenos, levante la cubierta, limpie todo resto de suciedad y abra la tapa del depósito de dicho líquido. Agregue despacio ellíquido en el interior. Cuidadosamente atornille la tapa.
Si el nivel es inferior al "MIN" debe rellenar con líquido, hágalo concuidado. No rellene más de lo indicado.
hr-spa-6.p65
2/2/2009, 5:22 PM
19
Page 184 of 340

6MANTENGALO USTED MISMO
20
G140C01A-AYT
Lubricación
Para la lubricación del compresor y los sellos del sistema, el A/C debe ser puesto en funcionamiento por lo menos 10 minutos semanales. Estoes particularmente importante en los periodos de frío o invierno, cuando el A/C no está en uso.
PRECAUCIÓN:
Poner en funcionamiento el sistemade A/C por largos periodos con el refrigerante bajo puede dañar el compresor.
!

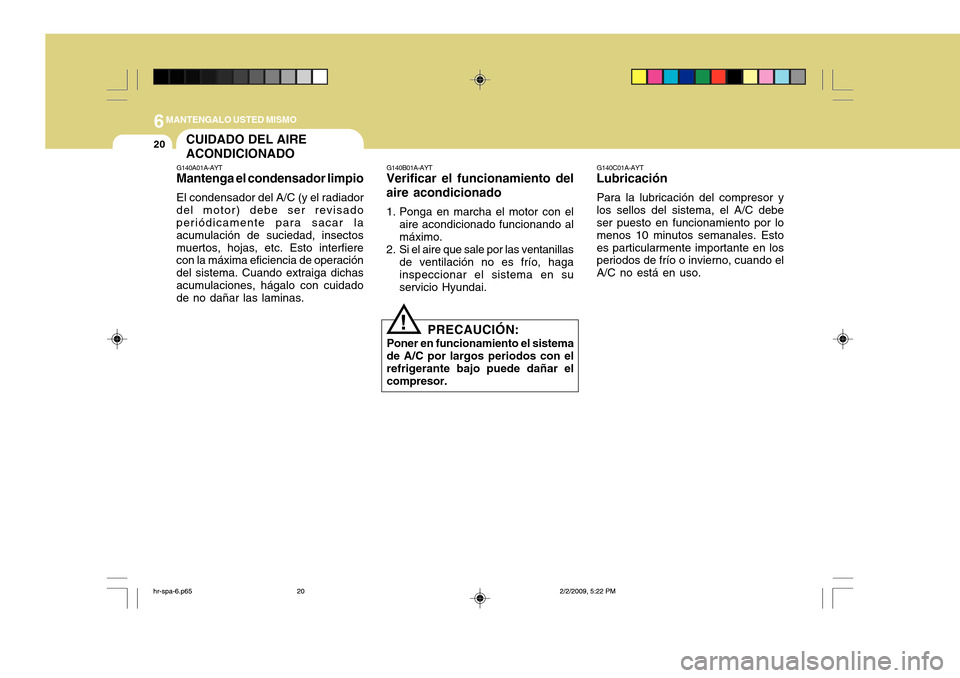

CUIDADO DEL AIRE ACONDICIONADO
