2011 Hyundai H-100 Truck Manual del propietario (in Spanish)

1
COMPONENTES DE SU VEHÍCULO
53
Mientras se está llevando a cabo el llenado se debe mantener el contacto hasta completar elllenado.
- No utilice teléfonos celulares en
las instalaciones de unagasolinera. La corriente eléctrica o las interferencias electrónicas de los teléfonos celularespueden inflamar los vapores de combustible y provocar un incendio.
- Apague siempre el motor antes de llenar. Las chispas del equipoeléctrico del motor pueden inflamar los vapores de com- bustible y provocar un incendio.Después de llenar compruebe que la tapa de llenado de com- bustible está bien cerrada y acontinuación arranque el motor.
- No fume ni intente encender
cigarrillos en las instalacionesde una gasolinera. Los combus- tibles de vehículo son inflamables.COMPUERTA TRASERA

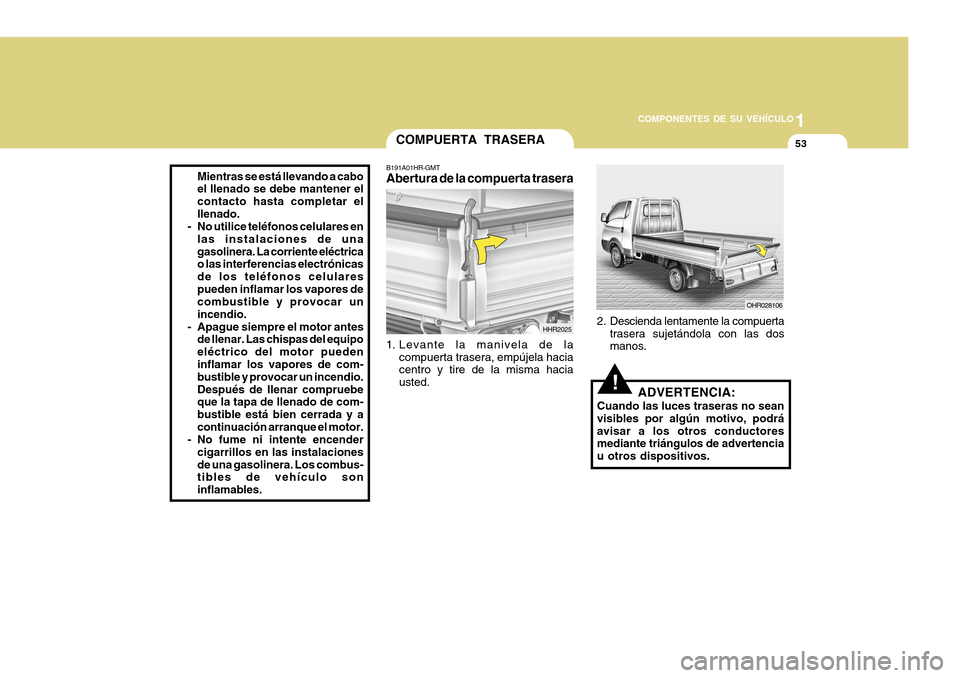

B191A01HR-GMT Abertura de la compuerta trasera
HHR2025
1. Levante la manivela de la compuerta trasera, empújela haciacentro y tire de la misma hacia usted. OHR028106
!ADVERTENCIA:
Cuando las luces traseras no sean visibles por algún motivo, podráavisar a los otros conductores mediante triángulos de advertencia u otros dispositivos.
2. Descienda lentamente la compuerta
trasera sujetándola con las dos manos.

1COMPONENTES DE SU VEHÍCULO
54
2. Quite del gancho la manivela de la
puerta lateral tras haber tirado hacia arriba.
3. Descienda el portón lateral
lentamente sujetándolo con las dosmanos. OHR028117

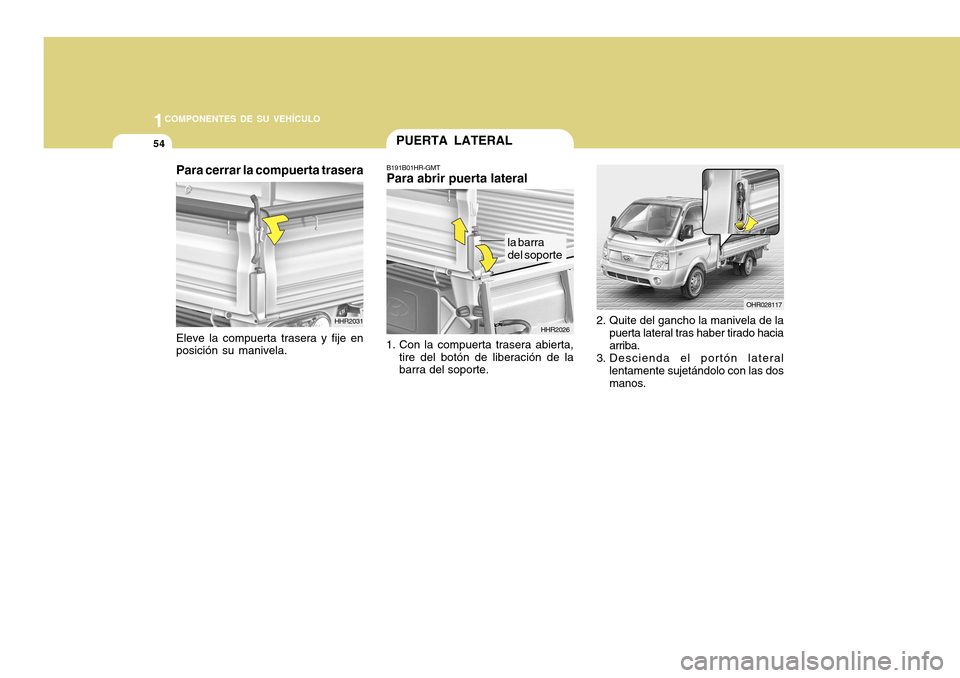

PUERTA LATERAL
B191B01HR-GMT Para abrir puerta lateral
1. Con la compuerta trasera abierta, tire del botón de liberación de la barra del soporte. HHR2026
la barra del soporte
Para cerrar la compuerta trasera Eleve la compuerta trasera y fije en posición su manivela.
HHR2031

1
COMPONENTES DE SU VEHÍCULO
55
OHR028118

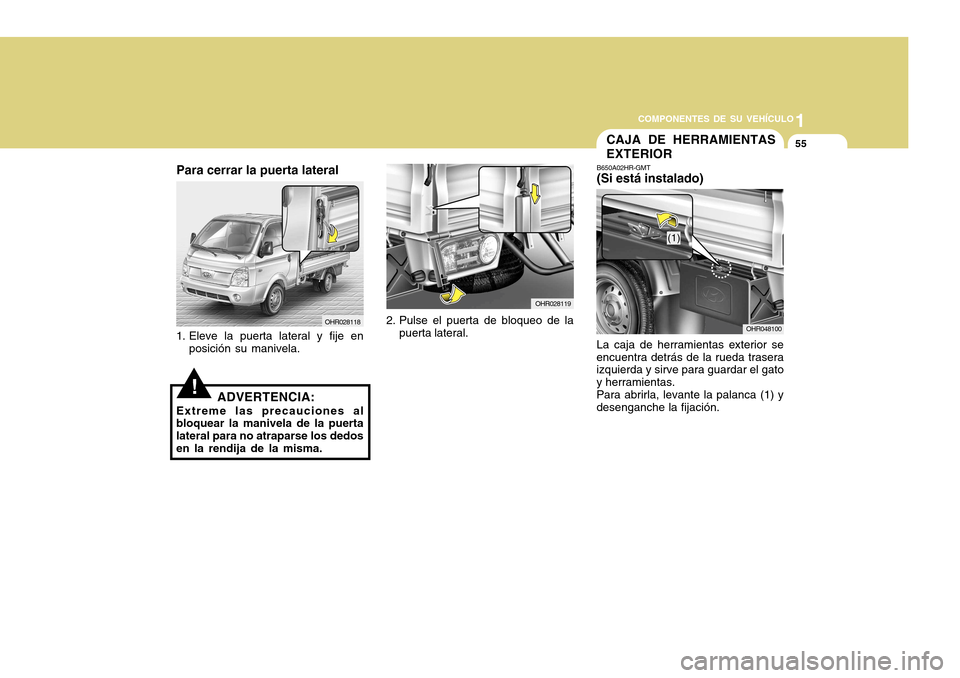

Para cerrar la puerta lateral
1. Eleve la puerta lateral y fije en posición su manivela.
!ADVERTENCIA:
Extreme las precauciones al
bloquear la manivela de la puerta lateral para no atraparse los dedosen la rendija de la misma.
OHR028119
2. Pulse el puerta de bloqueo de la puerta lateral.
CAJA DE HERRAMIENTAS EXTERIOR
B650A02HR-GMT (Si está instalado)
La caja de herramientas exterior se encuentra detrás de la rueda trasera izquierda y sirve para guardar el gato y herramientas.Para abrirla, levante la palanca (1) ydesenganche la fijación.
OHR048100
(1)

1COMPONENTES DE SU VEHÍCULO
56VISERA
B580A01HR-GMT
!
OHR028107
Su vehículo Hyundai está equipado con viseras para proporcionar protección frontal o lateral contra el sol para el conductor y suacompañante. Para reducir el deslumbramiento o protegerse contra la luz directa del sol, doble la viserahacia abajo. En la parte trasera de la visera del conductor y del acompañante se encuentra unportatarjetas.
ADVERTENCIA:
No poner la visera donde obscurecela visibilidad del camino, trafico eotros objetos.
PALANCA DE AJUSTE DE INCLINACION DEL VOLANTE
B600A01HR-AMT
(Si está instalado)
Para ajustar la inclinación del volante:
1. Pulse y mantenga la palanca para desbloquear.
2. Subir o bajar el volante a la posición deseada.
3. Después de ajustarlo, soltar la
palanca. OHR028108
!ADVERTENCIA:
No trate de ajustar el volante
mientras está conduciendo, ya que podría resultar en la pérdida de control del vehículo y en un accidente.
BOCINA
B610B01A-GYT Presionando el centro del volante de dirección accionará la bocina.
B610B01HR

1
COMPONENTES DE SU VEHÍCULO
57PANEL DE CONTROL DE CALEFACCIÓN/AIRE ACONDICIONADO
1. Tobera lateral de desempañado
2. Ventilación lateral
3. Ventilador para desempañar el parabrisas
4. Ventilación central
B710A01TB-GYT (Si está instalado)
B710B01S-AMT Ventilación central La ventilación central está situada en
el centro del tablero de instrumentos. La dirección del flujo de aire de lasaperturas centrales de ventilación es ajustable. Para controlar la dirección del flujo de aire, mueva la perillasituada en la apertura central hacia arriba o abajo o hacia el lado deseado.
B710C02HP-GYT Ventilaciones laterales Los ventiladores laterales están
situados a ambos lados del tablero de instrumentos. Para cambiar la dirección del flujo de aire, mueva la ruedecita situada en el centro de larejilla hacia arriba o abajo o hacia el lado deseado. Para abrir las rejillas de ventilación, mueva la rejilla haciala posición " ". Para cerrar las rejillas de ventilación,
mueva la rejilla hacia la posición " ". Mantenga estas aberturas limpias de
hojas o de cualquier otra suciedad.
OHR028110

1COMPONENTES DE SU VEHÍCULO

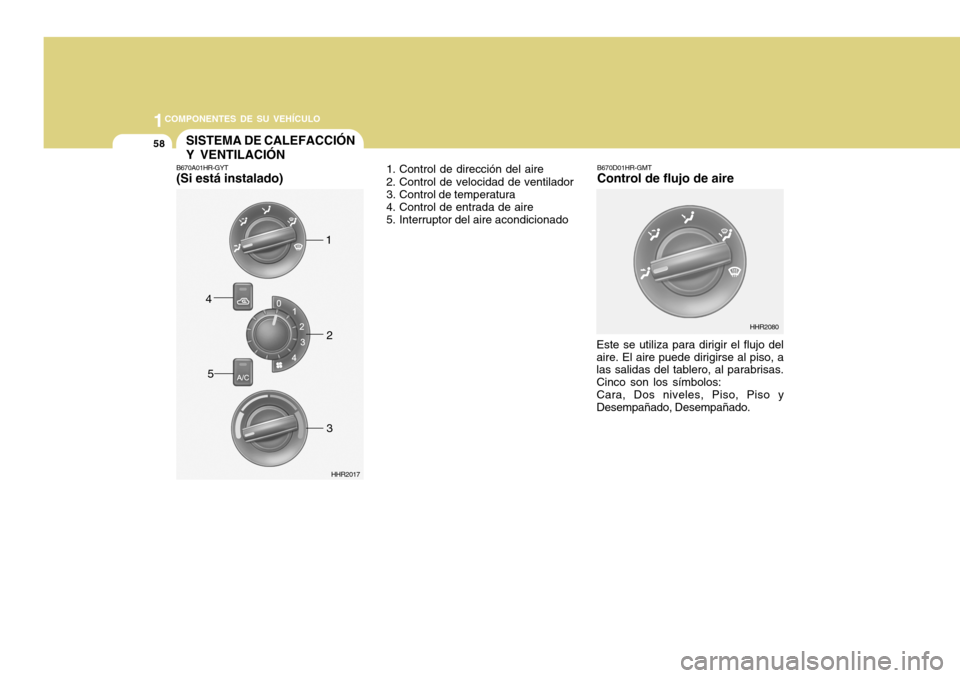

58SISTEMA DE CALEFACCIÓN Y VENTILACIÓN
B670A01HR-GYT (Si está instalado) 1. Control de dirección del aire
2. Control de velocidad de ventilador
3. Control de temperatura
4. Control de entrada de aire
5. Interruptor del aire acondicionado
HHR2017
1
2
3
4
5
B670D01HR-GMT Control de flujo de aire
Este se utiliza para dirigir el flujo del aire. El aire puede dirigirse al piso, a las salidas del tablero, al parabrisas. Cinco son los símbolos:Cara, Dos niveles, Piso, Piso yDesempañado, Desempañado.
HHR2080

1
COMPONENTES DE SU VEHÍCULO
59

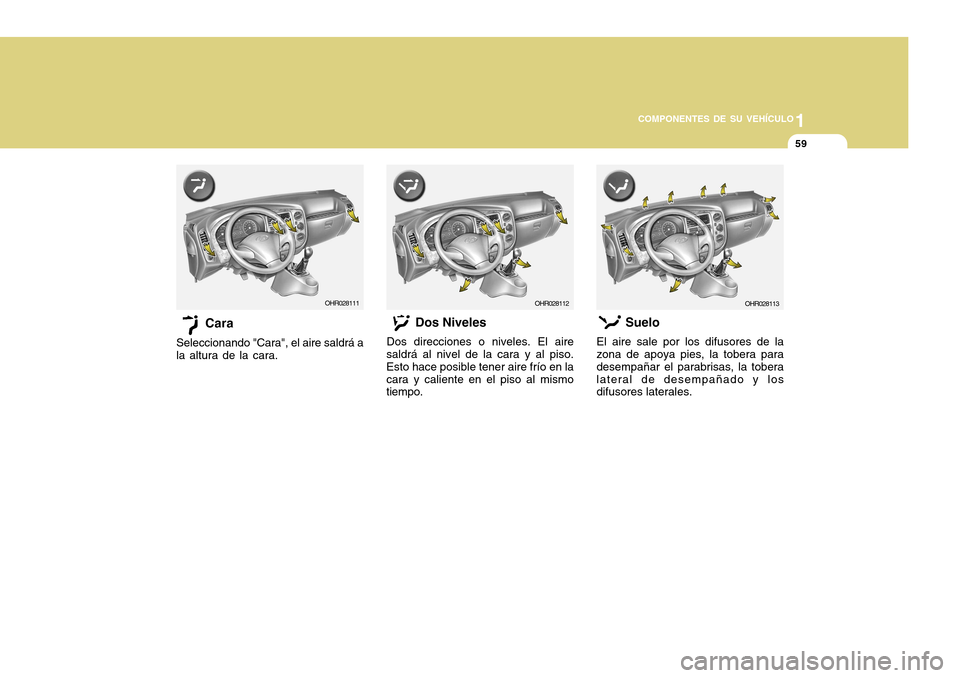

Dos Niveles
Dos direcciones o niveles. El aire
saldrá al nivel de la cara y al piso. Esto hace posible tener aire frío en lacara y caliente en el piso al mismo tiempo. Suelo
El aire sale por los difusores de lazona de apoya pies, la tobera para desempañar el parabrisas, la toberalateral de desempañado y los difusores laterales.Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara.
OHR028111OHR028112 OHR028113

1COMPONENTES DE SU VEHÍCULO
60

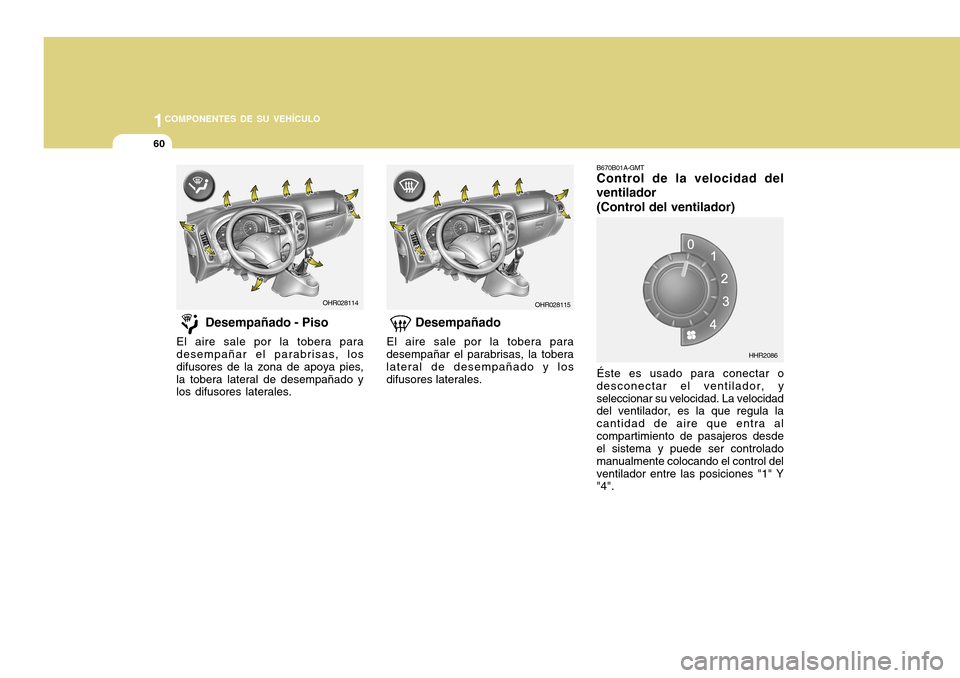

Desempañado
El aire sale por la tobera para
desempañar el parabrisas, la tobera lateral de desempañado y losdifusores laterales.
Desempañado - Piso
El aire sale por la tobera para desempañar el parabrisas, los difusores de la zona de apoya pies,la tobera lateral de desempañado y los difusores laterales.
B670B01A-GMT Control de la velocidad del ventilador (Control del ventilador)
Éste es usado para conectar o
desconectar el ventilador, y seleccionar su velocidad. La velocidad del ventilador, es la que regula la cantidad de aire que entra alcompartimiento de pasajeros desde el sistema y puede ser controlado manualmente colocando el control delventilador entre las posiciones "1" Y "4".
HHR2086
OHR028115OHR028114
