2011 Hyundai H-100 Truck Manual del propietario (in Spanish)

1

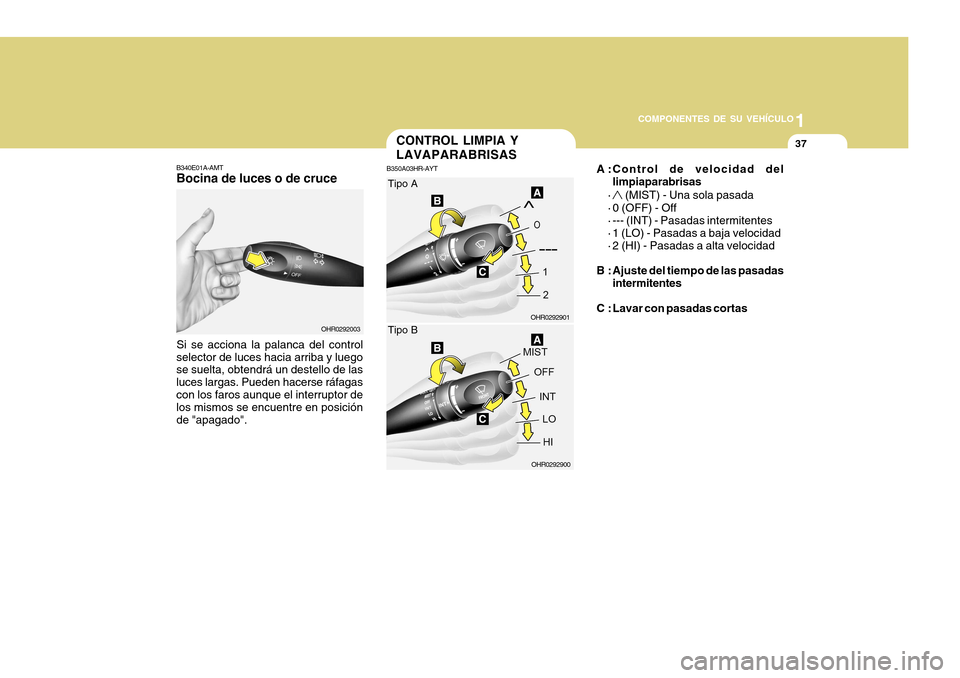

COMPONENTES DE SU VEHÍCULO
37
B340E01A-AMT Bocina de luces o de cruce
Si se acciona la palanca del control
selector de luces hacia arriba y luegose suelta, obtendrá un destello de las luces largas. Pueden hacerse ráfagascon los faros aunque el interruptor de los mismos se encuentre en posición de "apagado".
OHR0292003
CONTROL LIMPIA Y LAVAPARABRISAS
B350A03HR-AYT A :Control de velocidad del
limpiaparabrisas
·
(MIST) - Una sola pasada
· 0 (OFF) - Off
· --- (INT) - Pasadas intermitentes
· 1 (LO) - Pasadas a baja velocidad
· 2 (HI) - Pasadas a alta velocidad
B : Ajuste del tiempo de las pasadas intermitentes
C : Lavar con pasadas cortas
OHR0292900
OHR0292901
Tipo A Tipo B

1COMPONENTES DE SU VEHÍCULO
38

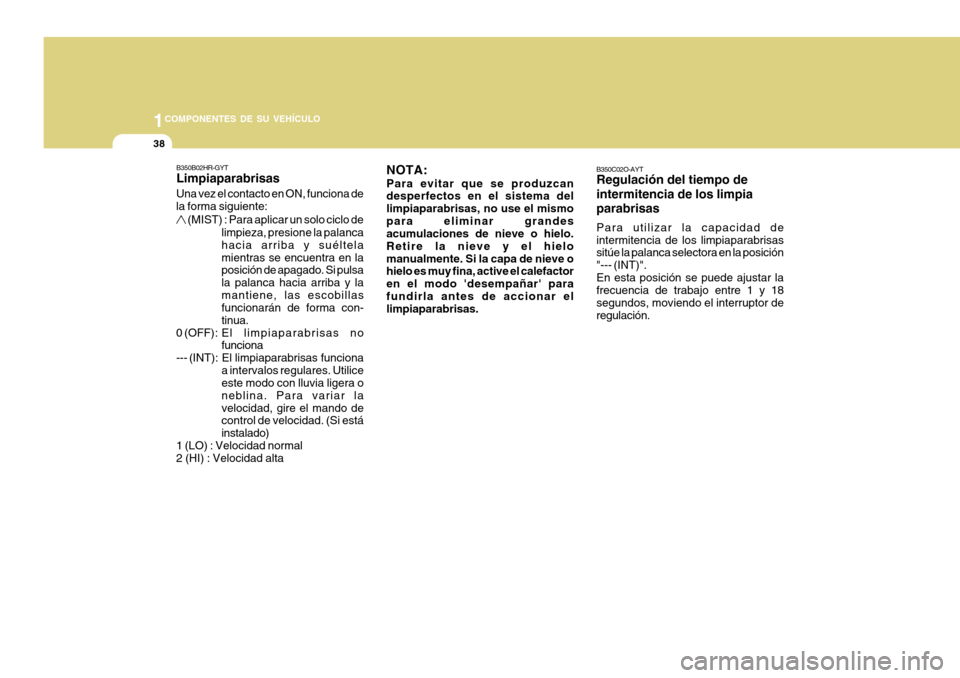

B350C02O-AYT Regulación del tiempo de intermitencia de los limpia parabrisas Para utilizar la capacidad de intermitencia de los limpiaparabrisas sitúe la palanca selectora en la posición "--- (INT)".En esta posición se puede ajustar la frecuencia de trabajo entre 1 y 18 segundos, moviendo el interruptor deregulación.
B350B02HR-GYT Limpiaparabrisas
NOTA: Para evitar que se produzcan desperfectos en el sistema del limpiaparabrisas, no use el mismopara eliminar grandes acumulaciones de nieve o hielo. Retire la nieve y el hielomanualmente. Si la capa de nieve o hielo es muy fina, active el calefactor en el modo 'desempañar' parafundirla antes de accionar el limpiaparabrisas.
Una vez el contacto en ON, funciona de la forma siguiente:
(MIST) : Para aplicar un solo ciclo de
limpieza, presione la palanca hacia arriba y suéltelamientras se encuentra en la posición de apagado. Si pulsa la palanca hacia arriba y lamantiene, las escobillas funcionarán de forma con- tinua.
0 (OFF): E l limpiaparabrisas no
funciona
--- (INT): El limpiaparabrisas funciona
a intervalos regulares. Utilice este modo con lluvia ligera o neblina. Para variar lavelocidad, gire el mando de control de velocidad. (Si está instalado)
1 (LO) : Velocidad normal 2 (HI) : Velocidad alta

1
COMPONENTES DE SU VEHÍCULO
39

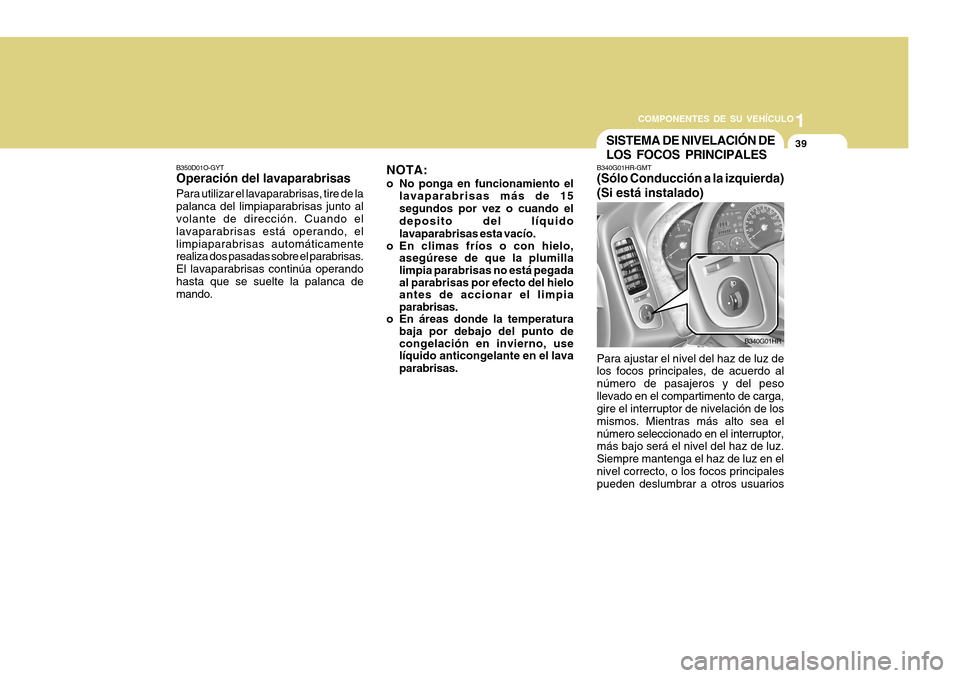

B350D01O-GYT Operación del lavaparabrisas Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto al volante de dirección. Cuando el lavaparabrisas está operando, ellimpiaparabrisas automáticamente realiza dos pasadas sobre el parabrisas. El lavaparabrisas continúa operandohasta que se suelte la palanca de mando.
B340G01HR
SISTEMA DE NIVELACIÓN DE LOS FOCOS PRINCIPALES
B340G01HR-GMT (Sólo Conducción a la izquierda) (Si está instalado) Para ajustar el nivel del haz de luz de los focos principales, de acuerdo al número de pasajeros y del pesollevado en el compartimento de carga, gire el interruptor de nivelación de los mismos. Mientras más alto sea elnúmero seleccionado en el interruptor, más bajo será el nivel del haz de luz. Siempre mantenga el haz de luz en elnivel correcto, o los focos principalespueden deslumbrar a otros usuarios
NOTA:
o No ponga en funcionamiento el
lavaparabrisas más de 15 segundos por vez o cuando eldeposito del líquido lavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumilla limpia parabrisas no está pegada al parabrisas por efecto del hieloantes de accionar el limpiaparabrisas.
o En áreas donde la temperatura baja por debajo del punto de congelación en invierno, use líquido anticongelante en el lava parabrisas.

1COMPONENTES DE SU VEHÍCULO
40

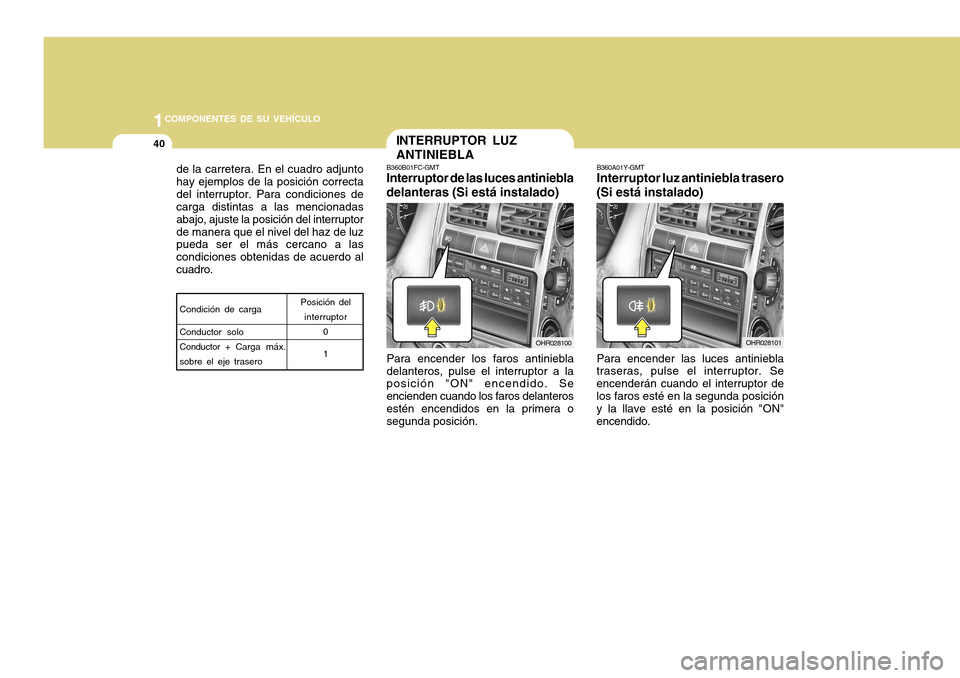

Para encender las luces antiniebla
traseras, pulse el interruptor. Se encenderán cuando el interruptor delos faros esté en la segunda posición y la llave esté en la posición "ON" encendido. B360A01Y-GMT Interruptor luz antiniebla trasero
(Si está instalado)
OHR028101
INTERRUPTOR LUZ ANTINIEBLA
B360B01FC-GMT Interruptor de las luces antiniebla
delanteras (Si está instalado)
Para encender los faros antiniebla
delanteros, pulse el interruptor a laposición "ON" encendido. Se encienden cuando los faros delanterosestén encendidos en la primera o segunda posición.
OHR028100
de la carretera. En el cuadro adjunto hay ejemplos de la posición correctadel interruptor. Para condiciones de carga distintas a las mencionadas abajo, ajuste la posición del interruptorde manera que el nivel del haz de luz pueda ser el más cercano a las condiciones obtenidas de acuerdo alcuadro.
Posición del
interruptor
0 1
Condición de carga Conductor solo Conductor +
Carga máx.
sobre el eje trasero

1
COMPONENTES DE SU VEHÍCULO
41EL SISTEMA DE LUCES DE WARNING (EMERGENCIA)
B370A01A-AMT
El sistema de EMERGENCIA debe
ser usado cada vez que sea necesario detener el automóvil en un lugar deriesgo. Cuando usted necesite detenerse por una emergencia, siempre salga de la carretera tanlejos como le sea posible. Las luces de EMERGENCIA se encienden presionando el interruptor. Este activalas luces intermitentes delanteras y traseras de ambos costados de forma intermitente, aunque la llave deignición no este en el interruptor.
Las luces se apagan presionando el
interruptor por segunda vez.
OHR028102
RELOJ DIGITAL
B400A01HR-GMT
B400A01HR
Interruptor de reajuste del reloj digital
El reloj digital dispone de un interruptor
de reajuste del mismo con las siguientes funciones:
CLIP PARA TARJETAS
B590A01HR-GYT Para su comodidad, este clip puede
utilizarse para sujetar una tarjeta de peaje u otro tipo de tarjeta.
OHR028104

1COMPONENTES DE SU VEHÍCULO

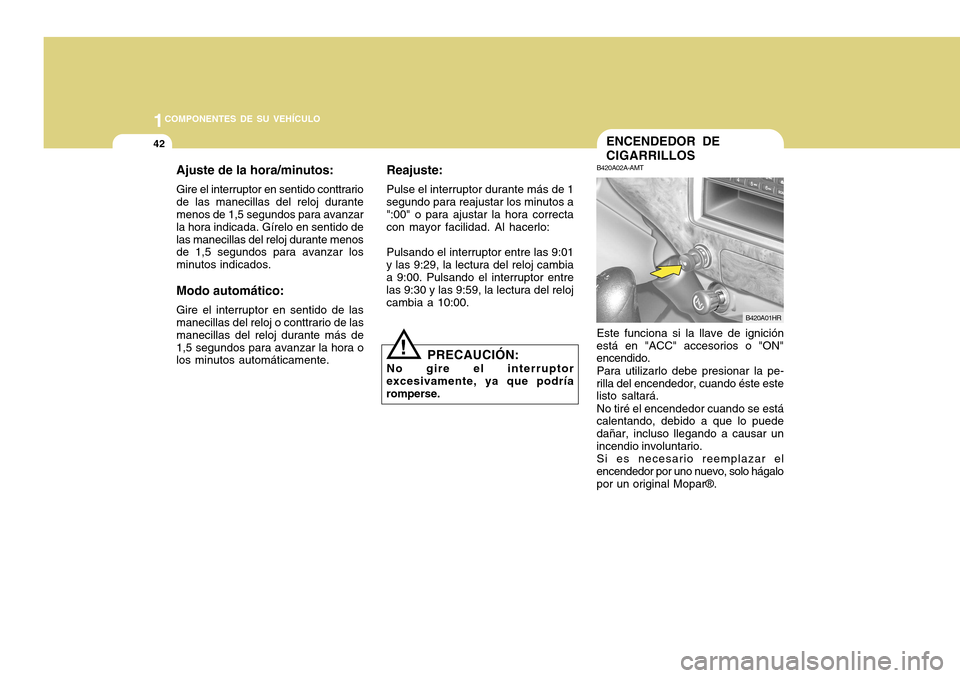

42ENCENDEDOR DE CIGARRILLOS
B420A02A-AMT Este funciona si la llave de ignición
está en "ACC" accesorios o "ON" encendido.
Para utilizarlo debe presionar la pe-
rilla del encendedor, cuando éste estelisto saltará.
No tiré el encendedor cuando se está
calentando, debido a que lo puede dañar, incluso llegando a causar unincendio involuntario.
Si es necesario reemplazar el
encendedor por uno nuevo, solo hágalopor un original Mopar®.
B420A01HR
!
Ajuste de la hora/minutos: Gire el interruptor en sentido conttrario de las manecillas del reloj durante menos de 1,5 segundos para avanzar la hora indicada. Gírelo en sentido delas manecillas del reloj durante menos de 1,5 segundos para avanzar los minutos indicados. Modo automático: Gire el interruptor en sentido de las manecillas del reloj o conttrario de las manecillas del reloj durante más de1,5 segundos para avanzar la hora o los minutos automáticamente. Reajuste: Pulse el interruptor durante más de 1
segundo para reajustar los minutos a ":00" o para ajustar la hora correcta con mayor facilidad. Al hacerlo:
Pulsando el interruptor entre las 9:01
y las 9:29, la lectura del reloj cambia a 9:00. Pulsando el interruptor entre las 9:30 y las 9:59, la lectura del relojcambia a 10:00.
PRECAUCIÓN:
No gire el interruptor
excesivamente, ya que podríaromperse.

1
COMPONENTES DE SU VEHÍCULO
43

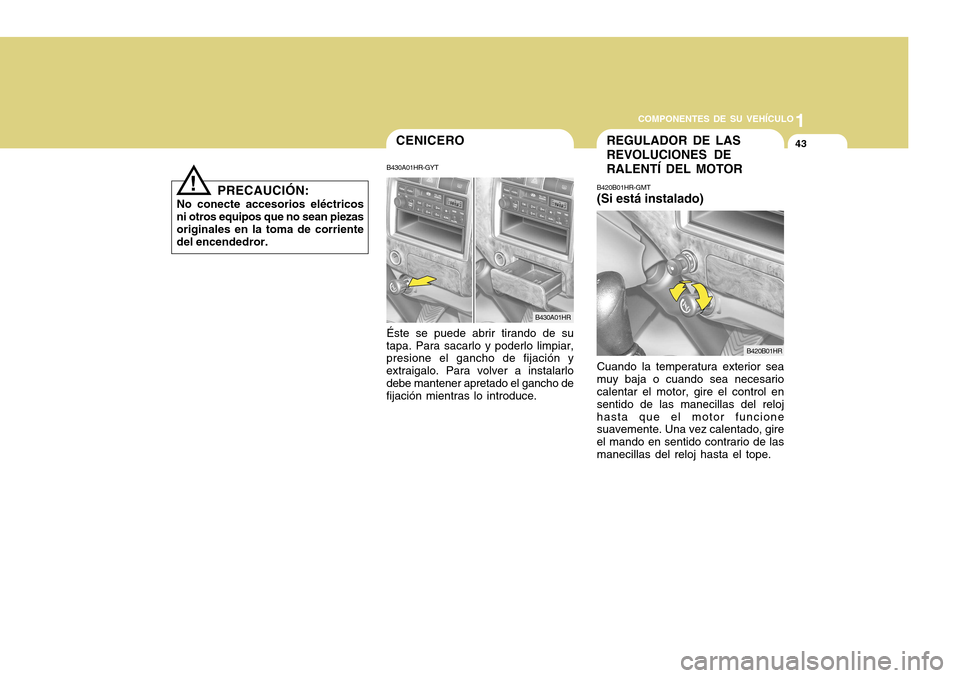

PRECAUCIÓN:
No conecte accesorios eléctricos ni otros equipos que no sean piezasoriginales en la toma de corriente del encendedror.
!
CENICERO
B430A01HR-GYT Éste se puede abrir tirando de su
tapa. Para sacarlo y poderlo limpiar, presione el gancho de fijación y extraigalo. Para volver a instalarlodebe mantener apretado el gancho de fijación mientras lo introduce.
B430A01HR
REGULADOR DE LAS REVOLUCIONES DERALENTÍ DEL MOTOR
B420B01HR
B420B01HR-GMT (Si está instalado) Cuando la temperatura exterior sea muy baja o cuando sea necesario calentar el motor, gire el control en sentido de las manecillas del relojhasta que el motor funcione suavemente. Una vez calentado, gire el mando en sentido contrario de lasmanecillas del reloj hasta el tope.

1COMPONENTES DE SU VEHÍCULO

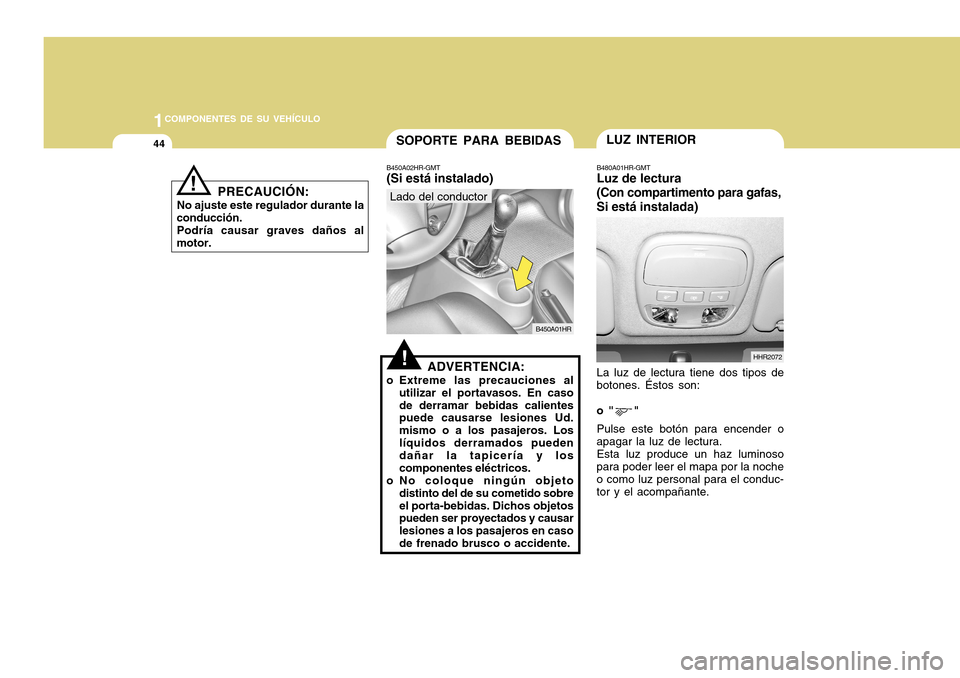

44SOPORTE PARA BEBIDASLUZ INTERIOR
HHR2072
B450A02HR-GMT (Si está instalado)
B450A01HR
Lado del conductor
!ADVERTENCIA:
o Extreme las precauciones al utilizar el portavasos. En caso de derramar bebidas calientes puede causarse lesiones Ud. mismo o a los pasajeros. Loslíquidos derramados pueden dañar la tapicería y los componentes eléctricos.
o No coloque ningún objeto
distinto del de su cometido sobreel porta-bebidas. Dichos objetos pueden ser proyectados y causar lesiones a los pasajeros en casode frenado brusco o accidente. B480A01HR-GMT Luz de lectura
(Con compartimento para gafas, Si está instalada)
La luz de lectura tiene dos tipos de
botones. Éstos son: o " "
Pulse este botón para encender o
apagar la luz de lectura.
Esta luz produce un haz luminoso
para poder leer el mapa por la noche o como luz personal para el conduc- tor y el acompañante.
PRECAUCIÓN:
No ajuste este regulador durante la
conducción.
Podría causar graves daños al
motor.
!
