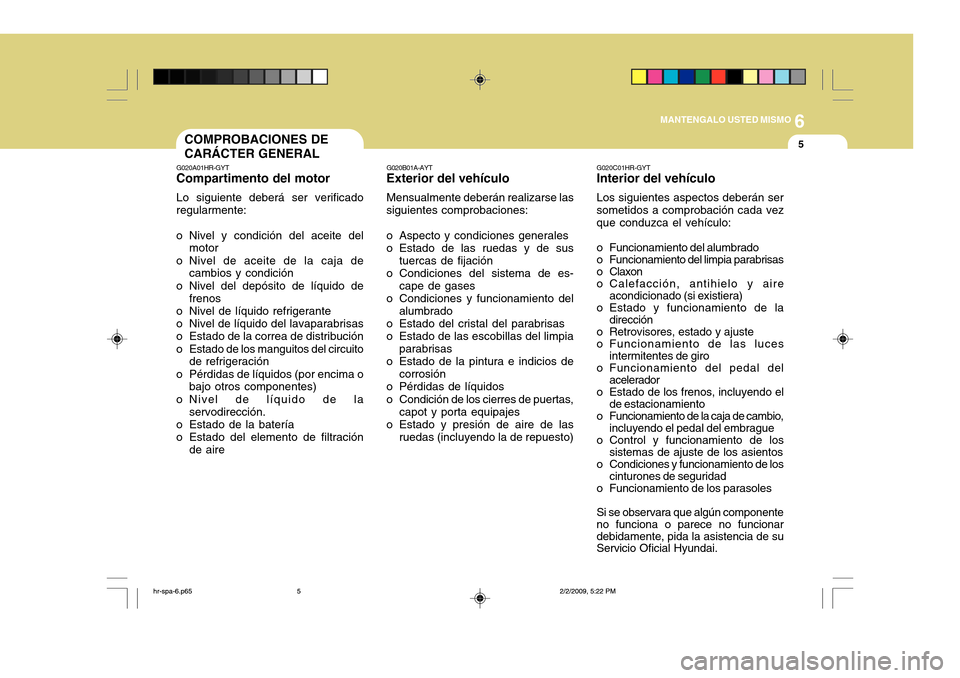

Page 169 of 340

6
MANTENGALO USTED MISMO
5COMPROBACIONES DE CARÁCTER GENERAL
G020A01HR-GYT
Compartimento del motor
Lo siguiente deberá ser verificado regularmente:
o Nivel y condición del aceite del motor
o Nivel de aceite de la caja de cambios y condición
o Nivel del depósito de líquido de frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito de refrigeración
o Pérdidas de líquidos (por encima o bajo otros componentes)
o Nivel de líquido de la servodirección.
o Estado de la batería
o Estado del elemento de filtración de aire G020B01A-AYT
Exterior del vehículo
Mensualmente deberán realizarse las
siguientes comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus
tuercas de fijación
o Condiciones del sistema de es-
cape de gases
o Condiciones y funcionamiento del
alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia parabrisas
o Estado de la pintura e indicios de
corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas, capot y porta equipajes
o Estado y presión de aire de las ruedas (incluyendo la de repuesto) G020C01HR-GYT Interior del vehículo Los siguientes aspectos deberán ser sometidos a comprobación cada vez que conduzca el vehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia parabrisas
o Claxon
o Calefacción, antihielo y aire
acondicionado (si existiera)
o Estado y funcionamiento de la dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces intermitentes de giro
o Funcionamiento del pedal del acelerador
o Estado de los frenos, incluyendo el de estacionamiento
o Funcionamiento de la caja de cambio, incluyendo el pedal del embrague
o Control y funcionamiento de los sistemas de ajuste de los asientos
o Condiciones y funcionamiento de los
cinturones de seguridad
o Funcionamiento de los parasoles Si se observara que algún componente no funciona o parece no funcionar debidamente, pida la asistencia de su Servicio Oficial Hyundai.
hr-spa-6.p65 2/2/2009, 5:22 PM
5

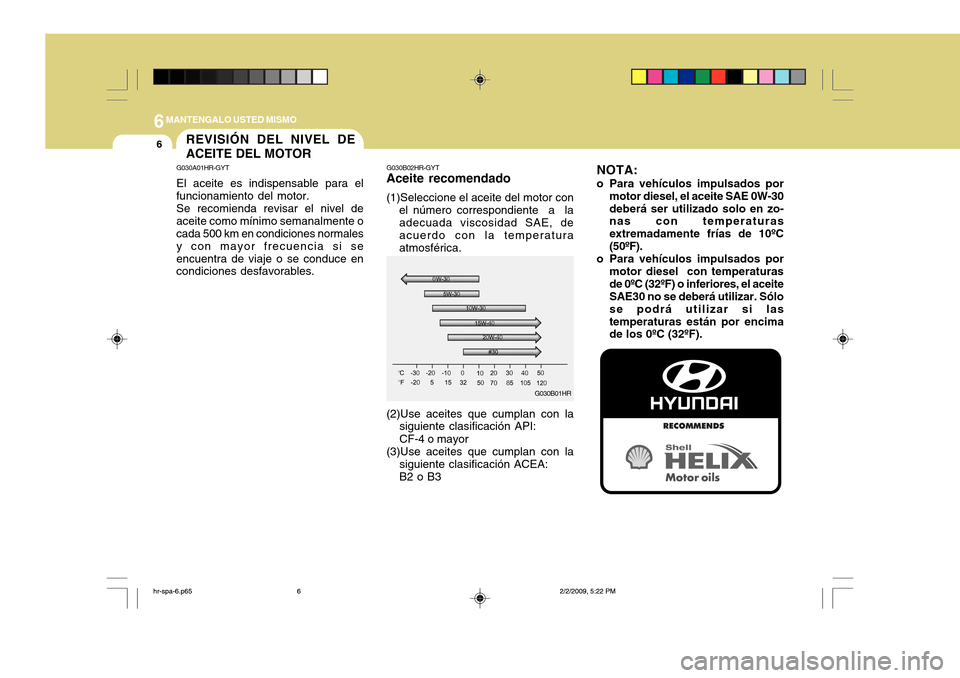

Page 170 of 340

6MANTENGALO USTED MISMO
6REVISIÓN DEL NIVEL DE ACEITE DEL MOTOR
G030A01HR-GYT El aceite es indispensable para el funcionamiento del motor. Se recomienda revisar el nivel de aceite como mínimo semanalmente o cada 500 km en condiciones normales y con mayor frecuencia si seencuentra de viaje o se conduce en condiciones desfavorables.
G030B01HR
(2)Use aceites que cumplan con la siguiente clasificación API: CF-4 o mayor
(3)Use aceites que cumplan con la siguiente clasificación ACEA:B2 o B3
G030B02HR-GYT
Aceite recomendado (1)Seleccione el aceite del motor con
el número correspondiente a la adecuada viscosidad SAE, de acuerdo con la temperaturaatmosférica.
NOTA:
o Para vehículos impulsados por motor diesel, el aceite SAE 0W-30 deberá ser utilizado solo en zo- nas con temperaturas extremadamente frías de 10ºC(50ºF).
o Para vehículos impulsados por
motor diesel con temperaturasde 0ºC (32ºF) o inferiores, el aceite SAE30 no se deberá utilizar. Sólo se podrá utilizar si lastemperaturas están por encima de los 0ºC (32ºF).
hr-spa-6.p65 2/2/2009, 5:22 PM
6

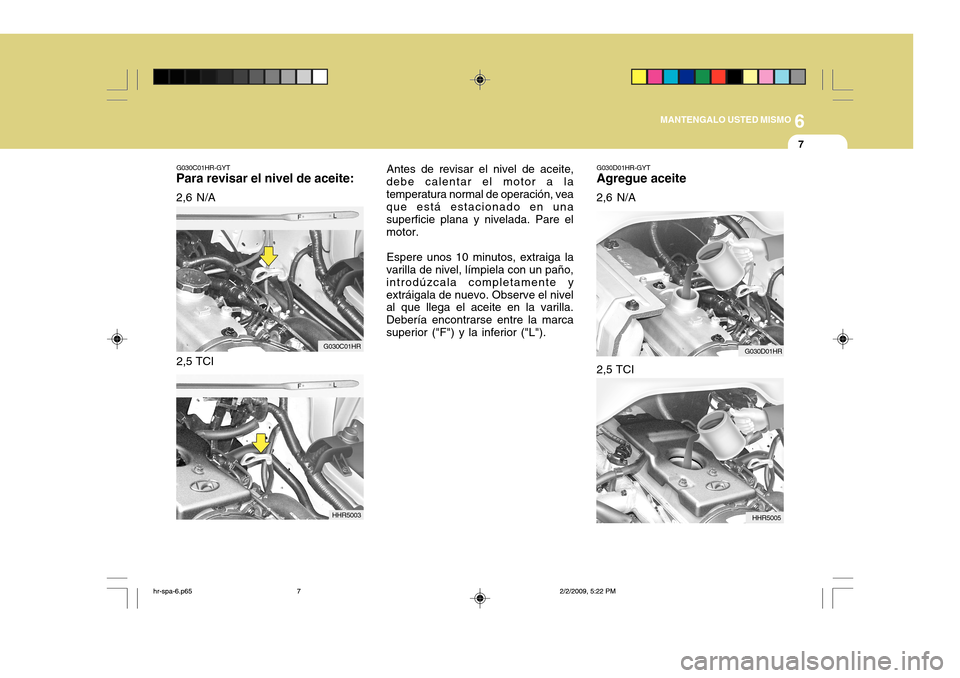

Page 171 of 340
6
MANTENGALO USTED MISMO
7
G030C01HR-GYT
Para revisar el nivel de aceite:
2,6 N/A Antes de revisar el nivel de aceite,
debe calentar el motor a la temperatura normal de operación, vea que está estacionado en una superficie plana y nivelada. Pare elmotor.
Espere unos 10 minutos, extraiga la
varilla de nivel, límpiela con un paño,introdúzcala completamente yextráigala de nuevo. Observe el nivel al que llega el aceite en la varilla. Debería encontrarse entre la marcasuperior ("F") y la inferior ("L").
2,5 TCI
G030C01HR
HHR5003 2,5 TCI
G030D01HR-GYT Agregue aceite 2,6 N/A
G030D01HR
HHR5005
hr-spa-6.p65 2/2/2009, 5:22 PM
7

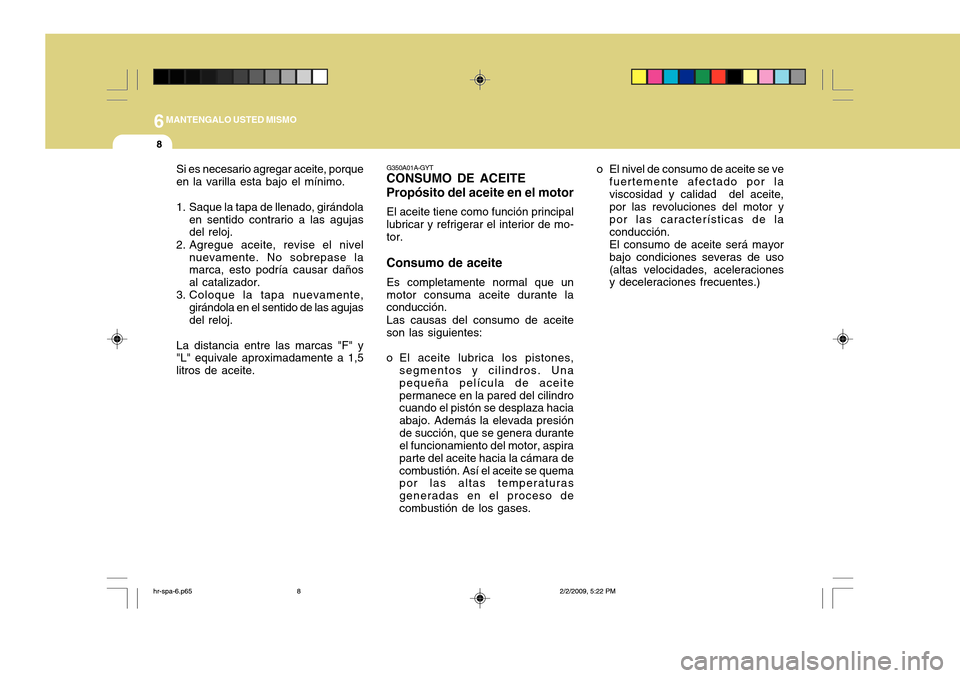

Page 172 of 340

6MANTENGALO USTED MISMO
8
G350A01A-GYT
CONSUMO DE ACEITE Propósito del aceite en el motor
El aceite tiene como función principal lubricar y refrigerar el interior de mo- tor.
Consumo de aceite Es completamente normal que un motor consuma aceite durante la conducción. Las causas del consumo de aceite son las siguientes:
o El aceite lubrica los pistones, segmentos y cilindros. Unapequeña película de aceitepermanece en la pared del cilindro cuando el pistón se desplaza hacia abajo. Además la elevada presiónde succión, que se genera durante el funcionamiento del motor, aspira parte del aceite hacia la cámara decombustión. Así el aceite se quema por las altas temperaturas generadas en el proceso decombustión de los gases.
Si es necesario agregar aceite, porqueen la varilla esta bajo el mínimo.
1. Saque la tapa de llenado, girándola
en sentido contrario a las agujas del reloj.
2. Agregue aceite, revise el nivel nuevamente. No sobrepase lamarca, esto podría causar daños al catalizador.
3. Coloque la tapa nuevamente,
girándola en el sentido de las agujasdel reloj.
La distancia entre las marcas "F" y "L" equivale aproximadamente a 1,5 litros de aceite. o El nivel de consumo de aceite se ve
fuertemente afectado por laviscosidad y calidad del aceite, por las revoluciones del motor y por las características de laconducción.El consumo de aceite será mayorbajo condiciones severas de uso(altas velocidades, aceleraciones y deceleraciones frecuentes.)
hr-spa-6.p65 2/2/2009, 5:22 PM
8

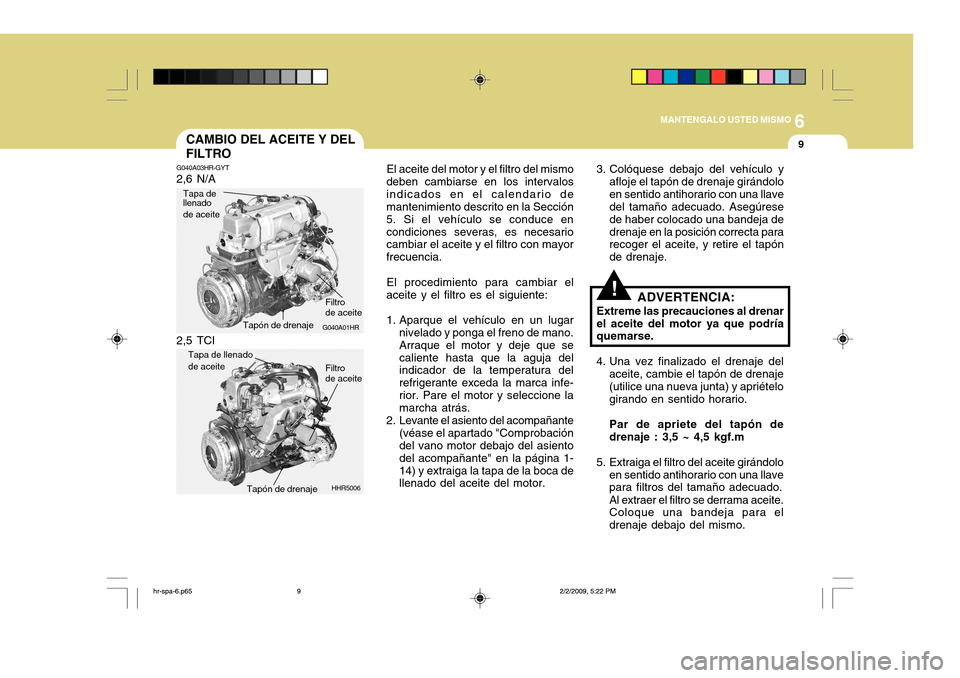

Page 173 of 340

6
MANTENGALO USTED MISMO
9CAMBIO DEL ACEITE Y DEL FILTRO
G040A03HR-GYT
Tapón de drenaje Filtro de aceite
2,6 N/A
G040A01HR
Tapa de llenado de aceite
2,5 TCI
HHR5006
Tapa de llenado de aceiteTapón de drenaje Filtro de aceite
!
El aceite del motor y el filtro del mismo
deben cambiarse en los intervalos indicados en el calendario de mantenimiento descrito en la Sección 5. Si el vehículo se conduce encondiciones severas, es necesario cambiar el aceite y el filtro con mayor frecuencia.
El procedimiento para cambiar el
aceite y el filtro es el siguiente:
1. Aparque el vehículo en un lugar nivelado y ponga el freno de mano. Arraque el motor y deje que secaliente hasta que la aguja del indicador de la temperatura del refrigerante exceda la marca infe-rior. Pare el motor y seleccione la marcha atrás.
2. Levante el asiento del acompañante (véase el apartado "Comprobacióndel vano motor debajo del asiento del acompañante" en la página 1-14) y extraiga la tapa de la boca de llenado del aceite del motor. 3. Colóquese debajo del vehículo y
afloje el tapón de drenaje girándolo en sentido antihorario con una llave del tamaño adecuado. Asegúrese de haber colocado una bandeja dedrenaje en la posición correcta para recoger el aceite, y retire el tapón de drenaje.
ADVERTENCIA:
Extreme las precauciones al drenarel aceite del motor ya que podría quemarse.
4. Una vez finalizado el drenaje del aceite, cambie el tapón de drenaje (utilice una nueva junta) y apriételo girando en sentido horario. Par de apriete del tapón de drenaje : 3,5 ~ 4,5 kgf.m
5. Extraiga el filtro del aceite girándolo en sentido antihorario con una llave para filtros del tamaño adecuado. Al extraer el filtro se derrama aceite. Coloque una bandeja para el drenaje debajo del mismo.
hr-spa-6.p65 2/2/2009, 5:22 PM
9

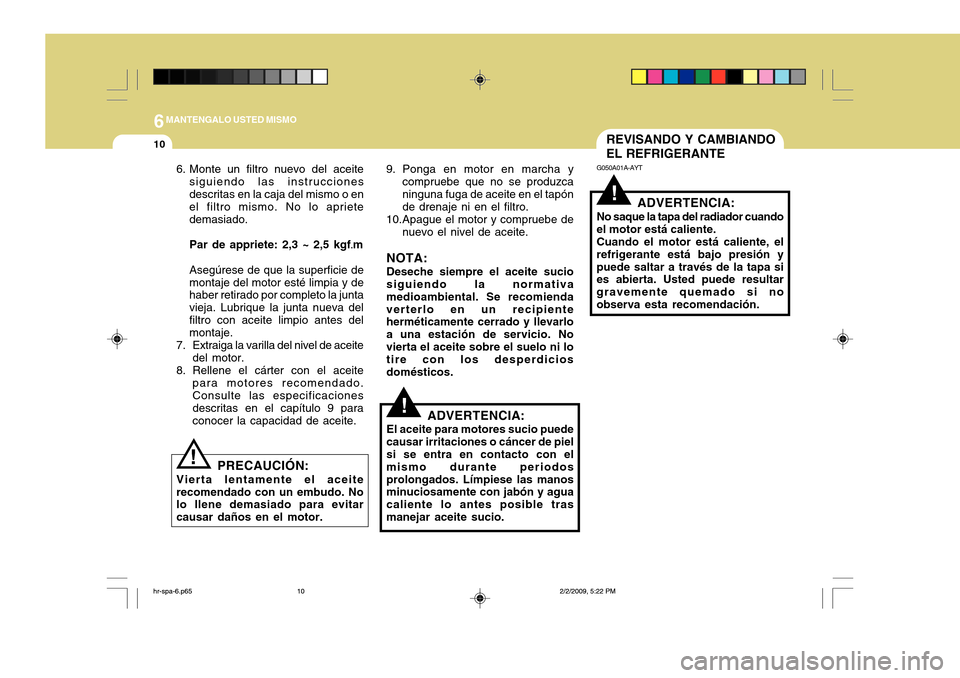

Page 174 of 340

6MANTENGALO USTED MISMO
10
!
REVISANDO Y CAMBIANDO EL REFRIGERANTE
G050A01A-AYT
ADVERTENCIA:
No saque la tapa del radiador cuando el motor está caliente.Cuando el motor está caliente, elrefrigerante está bajo presión ypuede saltar a través de la tapa si es abierta. Usted puede resultar gravemente quemado si noobserva esta recomendación.
!
9. Ponga en motor en marcha y compruebe que no se produzca ninguna fuga de aceite en el tapón de drenaje ni en el filtro.
10.Apague el motor y compruebe de nuevo el nivel de aceite.
NOTA: Deseche siempre el aceite sucio siguiendo la normativa medioambiental. Se recomiendaverterlo en un recipiente herméticamente cerrado y llevarlo a una estación de servicio. Novierta el aceite sobre el suelo ni lo tire con los desperdicios domésticos.
6. Monte un filtro nuevo del aceite
siguiendo las instruccionesdescritas en la caja del mismo o en el filtro mismo. No lo apriete demasiado. Par de appriete: 2,3 ~ 2,5 kgf .m
Asegúrese de que la superficie de montaje del motor esté limpia y de haber retirado por completo la junta vieja. Lubrique la junta nueva delfiltro con aceite limpio antes del montaje.
7. Extraiga la varilla del nivel de aceite del motor.
8. Rellene el cárter con el aceite para motores recomendado.Consulte las especificaciones descritas en el capítulo 9 paraconocer la capacidad de aceite.
PRECAUCIÓN:
Vierta lentamente el aceiterecomendado con un embudo. No lo llene demasiado para evitar causar daños en el motor. ADVERTENCIA:
El aceite para motores sucio puede
causar irritaciones o cáncer de piel si se entra en contacto con el mismo durante periodosprolongados. Límpiese las manos minuciosamente con jabón y agua caliente lo antes posible trasmanejar aceite sucio.
!
hr-spa-6.p65 2/2/2009, 5:22 PM
10

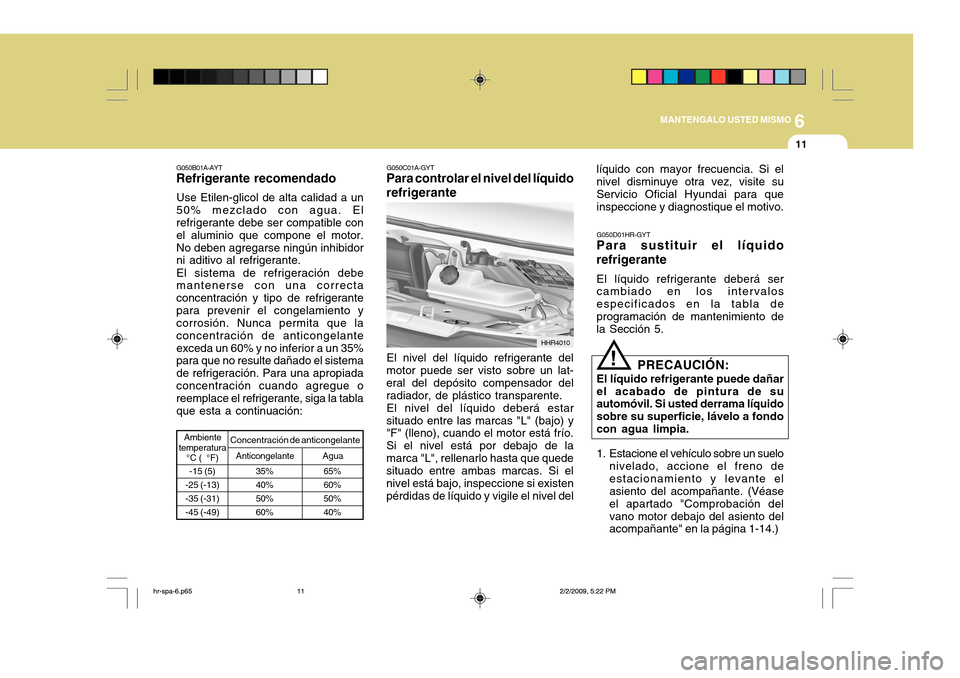

Page 175 of 340

6
MANTENGALO USTED MISMO
11
-15 (5)
-25 (-13) -35 (-31)-45 (-49)
35% 40%50%60%
G050B01A-AYT
Refrigerante recomendado
Use Etilen-glicol de alta calidad a un 50% mezclado con agua. El refrigerante debe ser compatible con el aluminio que compone el motor.No deben agregarse ningún inhibidor ni aditivo al refrigerante. El sistema de refrigeración debe mantenerse con una correcta concentración y tipo de refrigerantepara prevenir el congelamiento y corrosión. Nunca permita que la concentración de anticongelanteexceda un 60% y no inferior a un 35% para que no resulte dañado el sistema de refrigeración. Para una apropiadaconcentración cuando agregue o reemplace el refrigerante, siga la tabla que esta a continuación:
Ambiente
temperatura °C ( °F) Anticongelante Agua
Concentración de anticongelante
65% 60%50%40%
G050C01A-GYT
Para controlar el nivel del líquido refrigerante
El nivel del líquido refrigerante del
motor puede ser visto sobre un lat- eral del depósito compensador del
radiador, de plástico transparente.
El nivel del líquido deberá estar
situado entre las marcas "L" (bajo) y "F" (lleno), cuando el motor está frío. Si el nivel está por debajo de la
marca "L", rellenarlo hasta que quede situado entre ambas marcas. Si el
nivel está bajo, inspeccione si existenpérdidas de líquido y vigile el nivel del G050D01HR-GYT
Para sustituir el líquido refrigerante
El líquido refrigerante deberá ser cambiado en los intervalos especificados en la tabla deprogramación de mantenimiento de la Sección 5.
PRECAUCIÓN:
El líquido refrigerante puede dañar el acabado de pintura de su automóvil. Si usted derrama líquido sobre su superficie, lávelo a fondocon agua limpia.
!
líquido con mayor frecuencia. Si el nivel disminuye otra vez, visite suServicio Oficial Hyundai para que inspeccione y diagnostique el motivo.
1. Estacione el vehículo sobre un suelo
nivelado, accione el freno de estacionamiento y levante el asiento del acompañante. (Véase el apartado "Comprobación delvano motor debajo del asiento del acompañante" en la página 1-14.)
HHR4010
hr-spa-6.p65 2/2/2009, 5:22 PM
11

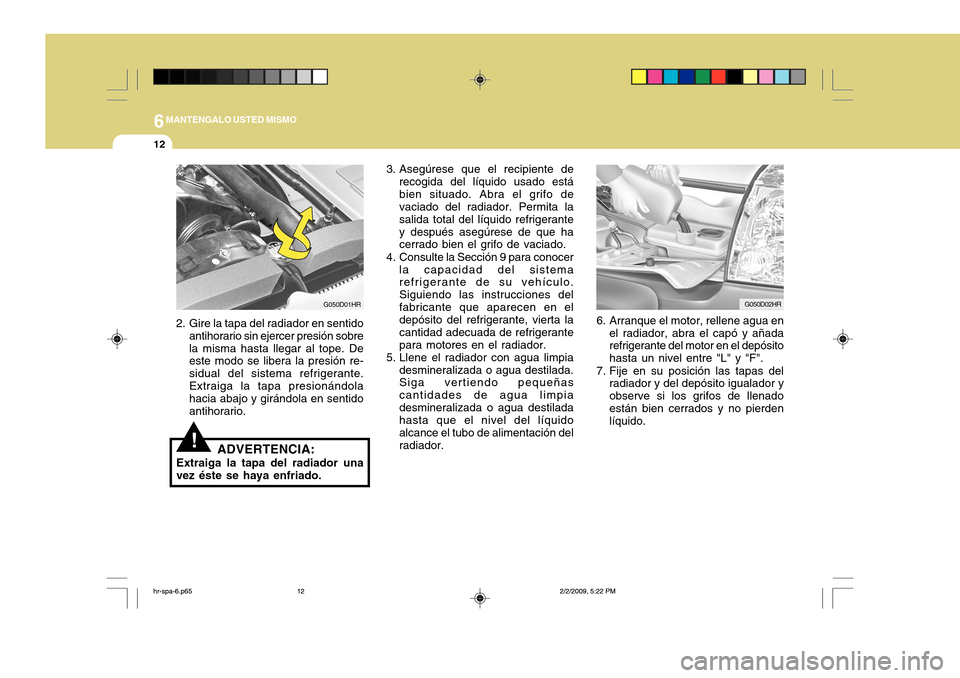

Page 176 of 340

6MANTENGALO USTED MISMO
12
!
6. Arranque el motor, rellene agua en
el radiador, abra el capó y añada refrigerante del motor en el depósito hasta un nivel entre "L" y "F".
7. Fije en su posición las tapas del radiador y del depósito igualador yobserve si los grifos de llenadoestán bien cerrados y no pierden líquido.
3. Asegúrese que el recipiente de
recogida del líquido usado está bien situado. Abra el grifo de vaciado del radiador. Permita la salida total del líquido refrigerantey después asegúrese de que ha cerrado bien el grifo de vaciado.
4. Consulte la Sección 9 para conocer la capacidad del sistemarefrigerante de su vehículo. Siguiendo las instrucciones delfabricante que aparecen en el depósito del refrigerante, vierta la cantidad adecuada de refrigerantepara motores en el radiador.
5. Llene el radiador con agua limpia desmineralizada o agua destilada. Siga vertiendo pequeñas cantidades de agua limpiadesmineralizada o agua destilada hasta que el nivel del líquido alcance el tubo de alimentación delradiador.
2. Gire la tapa del radiador en sentido
antihorario sin ejercer presión sobrela misma hasta llegar al tope. De este modo se libera la presión re- sidual del sistema refrigerante.Extraiga la tapa presionándola hacia abajo y girándola en sentido antihorario.
G050D01HR G050D02HR
ADVERTENCIA:
Extraiga la tapa del radiador una vez éste se haya enfriado.
