2011 Hyundai Genesis Coupe Handleiding (in Dutch)

Onderhoud
52
7

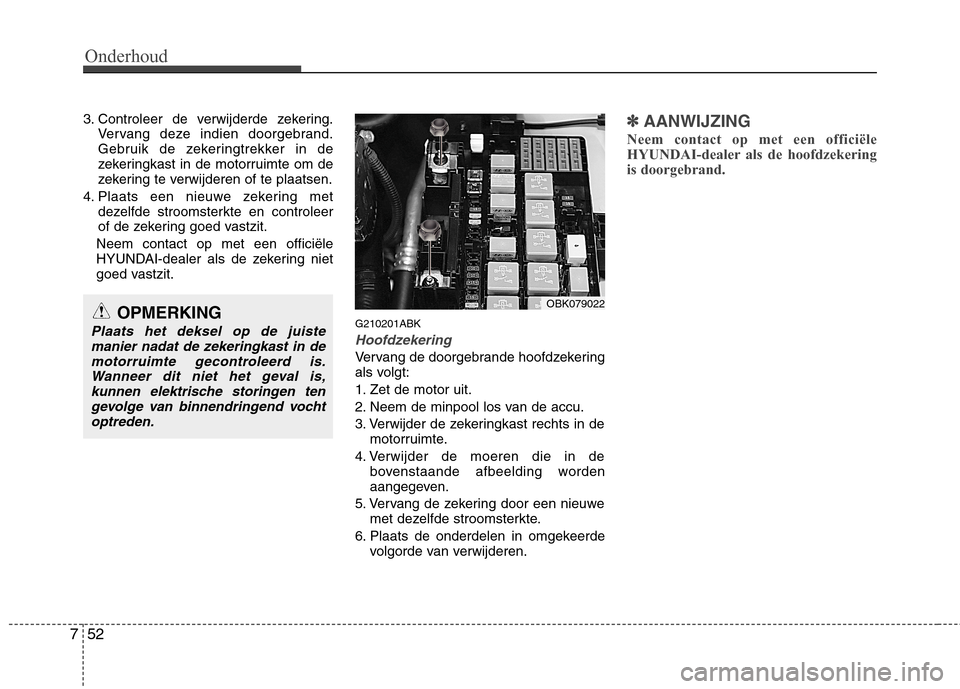

3. Controleer de verwijderde zekering.
Vervang deze indien doorgebrand.
Gebruik de zekeringtrekker in de
zekeringkast in de motorruimte om de
zekering te verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Neem contact op met een officiële
HYUNDAI-dealer als de zekering niet
goed vastzit.
G210201ABK
Hoofdzekering
Vervang de doorgebrande hoofdzekering
als volgt:
1. Zet de motor uit.
2. Neem de minpool los van de accu.
3. Verwijder de zekeringkast rechts in demotorruimte.
4. Verwijder de moeren die in de bovenstaande afbeelding worden
aangegeven.
5. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
6. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽✽ AANWIJZING
Neem contact op met een officiële
HYUNDAI-dealer als de hoofdzekeringis doorgebrand.
OPMERKING
Plaats het deksel op de juiste manier nadat de zekeringkast in demotorruimte gecontroleerd is.Wanneer dit niet het geval is,
kunnen elektrische storingen tengevolge van binnendringend vocht optreden.
OBK079022

753
Onderhoud
✽✽AANWIJZING
Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing opuw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in dezekeringkast als u de zekeringkast
controleert.

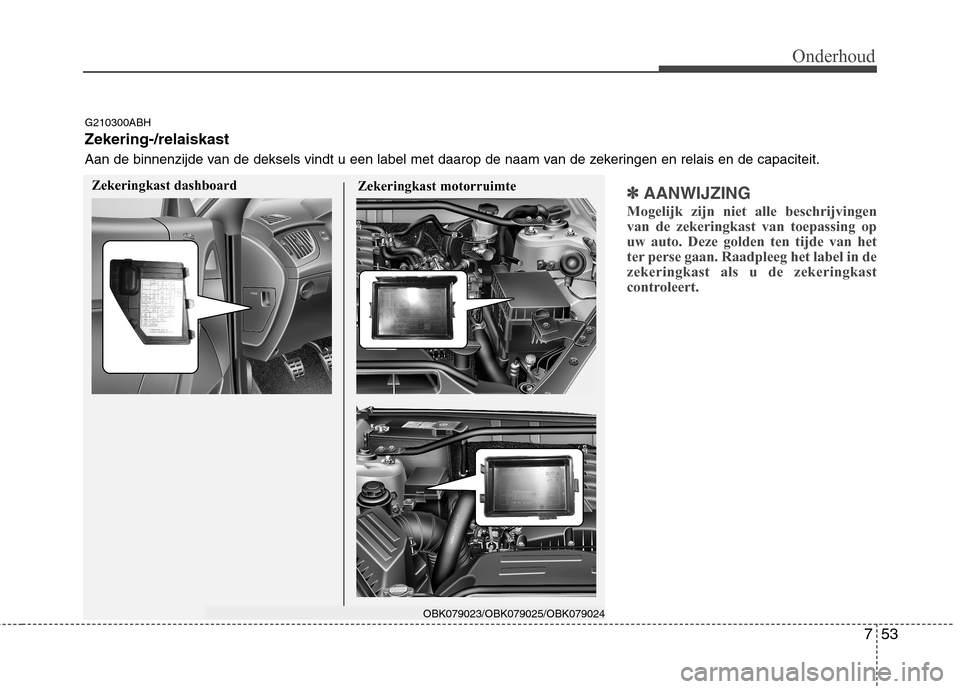

G210300ABH Zekering-/relaiskast
Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.
Zekeringkast dashboard Zekeringkast motorruimte
OBK079023/OBK079025/OBK079024

Onderhoud
54
7

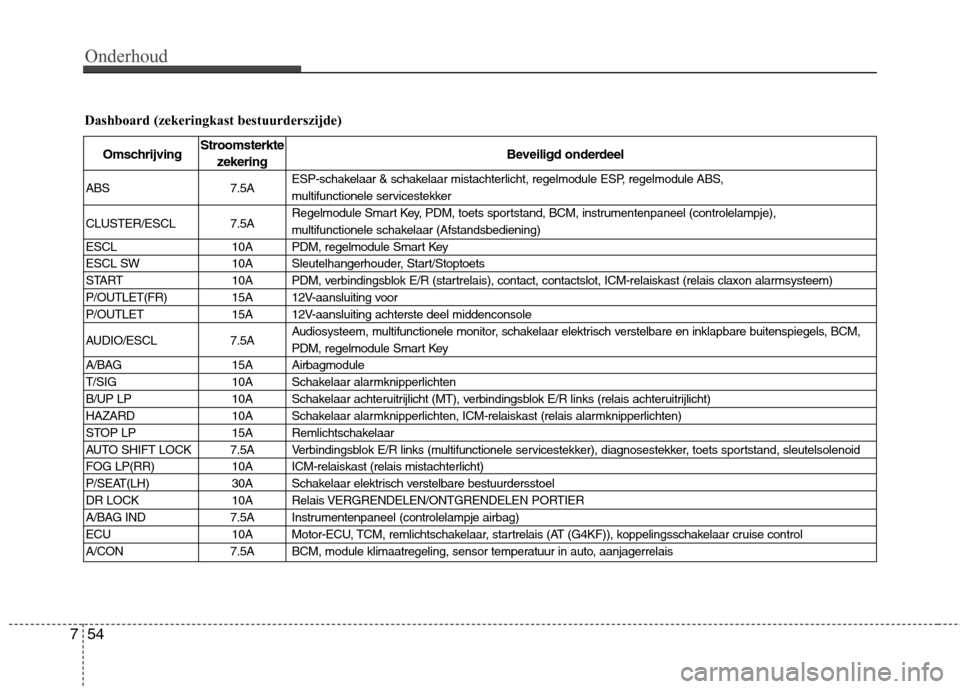

Dashboard (zekeringkast bestuurderszijde)
Omschrijving Stroomsterkte
Beveiligd onderdeel
zekering
ABS 7.5A ESP-schakelaar & schakelaar mistachterlicht, regelmodule ESP, regelmodule ABS,
multifunctionele servicestekker
CLUSTER/ESCL 7.5A Regelmodule Smart Key, PDM, toets sportstand, BCM, instrumentenpaneel (controlelampje),
multifunctionele schakelaar (Afstandsbediening)
ESCL 10A PDM, regelmodule Smart Key
ESCL SW 10A Sleutelhangerhouder, Start/Stoptoets
START 10A PDM, verbindingsblok E/R (startrelais), contact, contactslot, ICM-relaiskast (relais claxon alarmsysteem)
P/OUTLET(FR) 15A 12V-aansluiting voor
P/OUTLET 15A 12V-aansluiting achterste deel middenconsole
AUDIO/ESCL 7.5A Audiosysteem, multifunctionele monitor, schakelaar elektrisch verstelbare en inklapbare buitenspiegels, BCM,
PDM, regelmodule Smart Key
A/BAG 15A Airbagmodule
T/SIG 10A Schakelaar alarmknipperlichten
B/UP LP 10A Schakelaar achteruitrijlicht (MT), verbindingsblok E/R links (relais achteruitrijlicht)
HAZARD 10A Schakelaar alarmknipperlichten, ICM-relaiskast (relais alarmknipperlichten)
STOP LP 15A Remlichtschakelaar
AUTO SHIFT LOCK 7.5A Verbindingsblok E/R links (multifunctionele servicestekker), diagnosestekker, toets sportstand, sleutelsolen oid
FOG LP(RR) 10A ICM-relaiskast (relais mistachterlicht)
P/SEAT(LH) 30A Schakelaar elektrisch verstelbare bestuurdersstoel
DR LOCK 10A Relais VERGRENDELEN/ONTGRENDELEN PORTIER
A/BAG IND 7.5A Instrumentenpaneel (controlelampje airbag)
ECU 10A Motor-ECU, TCM, remlichtschakelaar, startrelais (AT (G4KF)), koppelingsschakelaar cruise control
A/CON 7.5A BCM, module klimaatregeling, sensor temperatuur in auto, aanjagerrelais

755
Onderhoud
OmschrijvingStroomsterkte
Beveiligd onderdeel
zekering
WIPER(FR) 25A Multifunctionele schakelaar (ruitenwisser), motor ruitenwisser voor,
verbindingsblok E/R links (relais ruitenwisser voor)
IGN/ESCL 7.5A PDM, verbindingsblok E/R links (relais koplamp (grootlicht/dimlicht)), vacuümschakelaar,
regelmodule schuif-/kanteldak, elektrochromatische binnenspiegel, sensor automatische koplampverstelling,
servo koplampverstelling links/rechts
ESCL 25A PDM
P/WDW(LH) 25A Module ruit bestuurderszijde met klembeveiliging
P/WDW(RH) 25A Module ruit passagierszijde met klembeveiliging
SEAT HTR(DRI) 10A Schakelaar stoelverwarming bestuurdersstoel
SEAT HTR(ASS) 10A Schakelaar stoelverwarming passagiersstoel
MIRROR HTD 7.5A Module klimaatregeling, elektrisch verstelbare buitenspiegel links/rechts, relais achterruitverwarming (+)
T/LID OPEN 15A Schakelaar achterklep & tankdopklep, achterkleprelais
AMP 20A AMP
TAIL(LH) 7.5A Koplamp links, achterlichtunit links, verbindingsblok E/R links (relais mistlampen voor)
TAIL(RH) 10A Koplamp rechts, achterlichtunit rechts, kentekenplaatverlichting voor, verlichting dashboardkastje, dimmer,
schakelaar stoelverwarming bestuurder/passagier, ESP-schakelaar & schakelaar mistachterlicht,
schakelaar koplampverstelling, multifunctionele monitor, schakelaar alarmknipperlichten, audiosysteem,
kentekenplaatverlichting achter, schakelaar ruitbediening bestuurder/passagier, toets sportstand,
module klimaatregeling, USB/AUX-aansluiting, instrumentenpaneel (verlichting),
multifunctionele schakelaar (afstandsbediening)
P/CON AUDIO 15A Audiosysteem
MEMORY 10A Bagageruimteverlichting, schakelaar elektrisch verstelbare en inklapbare buitenspiegels, leeslampje,
controlelampje automatische verlichting en lichtsensor, multifunctionele monitor,
RF-ontvanger instrumentenpaneel (MICOM, controlelampje), module klimaatregeling, BCM,
zoemer parkeerhulp achter, waarschuwingsschakelaar portier, make-upspiegelverlichting links/rechts

Onderhoud
56
7
Hoofdzekeringkast motorruimte
Omschrijving Stroomsterkte
Beveiligd onderdeel
zekering
BATT 2 50A Zekering (STOP 15A, AUTO SHIFT LOCK 7,5A, P/CON (AUDIO 15A, MEMORY 10A), DR LOCK 10A,
P/SEAT (LH) 30A, Fog LP(RR) 10A)
BATT 1 30A Zekering (T/LID OPEN 15A, AMP 20A, HAZARD 10A, ESCL 25A, P/WDW (RH) 25A, P/WDW (LH) 25A, ESCL 10A, ESCL SW 10A)
ALT 150A Dynamo
ABS-1 40A Regelmodule ESP, regelmodule ABS, multifunctionele servicestekker
ABS-2 40A Regelmodule ESP, regelmodule ABS
BLOWER 40A Aanjagerrelais
HTD GLASS (RR) 40A Relais achterruitverwarming, zekering (MIRROR HTD 7,5A)
COOLING FAN 50A Relais koelventilator (hoog), relais koelventilator (laag)
IGN 1 30A Relais ESCL (IGN1), relais ESCL (ACC), contact
IGN 2 40A Relais ESCL (IGN2), startrelais, contact
B/UP LP 10A Relais achteruitrijlicht
HORN 15A Claxonrelais
H/LP (LO) 20A Koplamprelais (dimlicht), zekering (H/LP LO RH 15A, H/LP LO LH 15A)
H/LP (HI) 20A Koplamprelais (grootlicht), instrumentenpaneel, koplamp links/rechts
VACUUM PUMP 15A Relais vacuümpomp
A/CON COMP 10A Aircorelais
FOG LP (FR) 10A Relais mistlampen voor
TAIL 15A Achterlichtrelais, zekering (TAIL (LH) 7,5A, TAIL (RH) 10A)
HTD GLASS (FR) 15A Relais voorruitverwarming
DRL, B/HORN 15A ICM-relaiskast (relais claxon alarmsysteem)
S/ROOF 20A Regelmodule schuif-/kanteldak
H/LP LO RH 15A Koplamp rechts, servo koplampverstelling rechts, schakelaar koplampverstelling
H/LP LO LH 15A Koplamp links, servo koplampverstelling links

757
Onderhoud

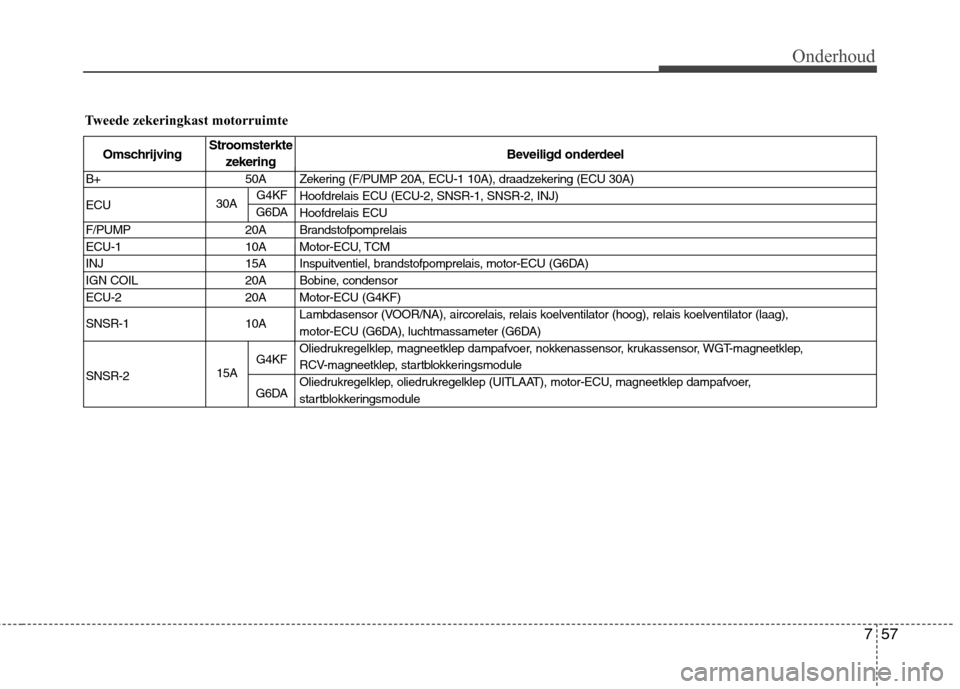

Tweede zekeringkast motorruimte
OmschrijvingStroomsterkte
Beveiligd onderdeel
zekering
B+ 50A Zekering (F/PUMP 20A, ECU-1 10A), draadzekering (ECU 30A) ECU Hoofdrelais ECU (ECU-2, SNSR-1, SNSR-2, INJ) Hoofdrelais ECU
F/PUMP 20A Brandstofpomprelais
ECU-1 10A Motor-ECU, TCM
INJ 15A Inspuitventiel, brandstofpomprelais, motor-ECU (G6DA)
IGN COIL 20A Bobine, condensor
ECU-2 20A Motor-ECU (G4KF)
SNSR-1 10A Lambdasensor (VOOR/NA), aircorelais, relais koelventilator (hoog), relais koelventilator (laag),
motor-ECU (G6DA), luchtmassameter (G6DA)
SNSR-2 Oliedrukregelklep, magneetklep dampafvoer, nokkenassensor, krukassensor, WGT-magneetklep,
RCV-magneetklep, startblokkeringsmodule
Oliedrukregelklep, oliedrukregelklep (UITLAAT), motor-ECU, magneetklep dampafvoer,
startblokkeringsmodule
30A
G4KF
G6DA
15A G4KF
G6DA

Onderhoud
58
7

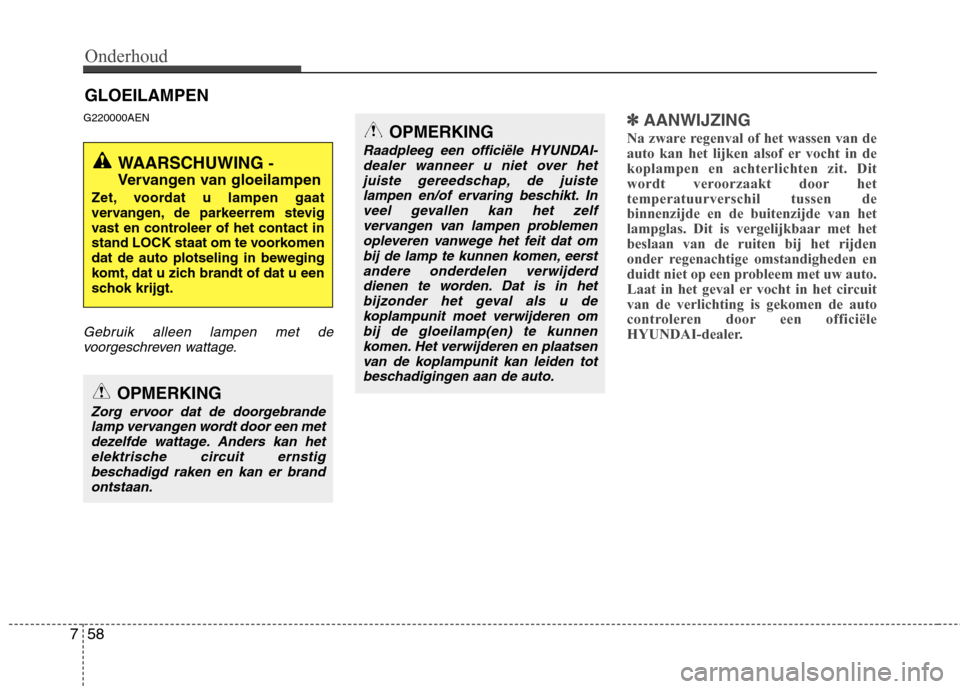

GLOEILAMPEN
G220000AEN
Gebruik alleen lampen met de voorgeschreven wattage.
✽✽ AANWIJZING
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in dekoplampen en achterlichten zit. Dit
wordt veroorzaakt door hettemperatuurverschil tussen debinnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met hetbeslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw auto.
Laat in het geval er vocht in het circuitvan de verlichting is gekomen de auto
controleren door een officiële
HYUNDAI-dealer.
WAARSCHUWING -
Vervangen van gloeilampen
Zet, voordat u lampen gaat
vervangen, de parkeerrem stevig
vast en controleer of het contact in
stand LOCK staat om te voorkomen
dat de auto plotseling in beweging
komt, dat u zich brandt of dat u een
schok krijgt.
OPMERKING
Zorg ervoor dat de doorgebrande lamp vervangen wordt door een metdezelfde wattage. Anders kan het elektrische circuit ernstig
beschadigd raken en kan er brandontstaan.
OPMERKING
Raadpleeg een officiële HYUNDAI-dealer wanneer u niet over het
juiste gereedschap, de juistelampen en/of ervaring beschikt. Inveel gevallen kan het zelf vervangen van lampen problemen
opleveren vanwege het feit dat ombij de lamp te kunnen komen, eerstandere onderdelen verwijderd
dienen te worden. Dat is in hetbijzonder het geval als u dekoplampunit moet verwijderen ombij de gloeilamp(en) te kunnen
komen. Het verwijderen en plaatsenvan de koplampunit kan leiden totbeschadigingen aan de auto.

759
Onderhoud
G220100ABH
Vervangen van koplampen,
parkeerlichten,
richtingaanwijzerlampen enmistlampen vóór
(1) Richtingaanwijzer vóór
(2) Koplamp (grootlicht)/Parkeerlicht
(3) Koplamp (dimlicht)
(4) Mistlamp vóór (indien van toepassing) 1. Open de motorkap.
2. Neem de minpool los van de accu.
3. Draai de bevestigingsbouten los.
4. Trek de koplampunit naar buiten,
richting de voorzijde van de auto. Let erop dat de clip (1) aan de binnenzijde
van de koplampunit niet breekt. 5. Neem de voedingsstekker(s) aan de
achterzijde van de koplampunit los.
OBK079026
OBK079043
OBK079051N
