ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN
Geschützte Vorrichtung Nr. Sicherung Ampere Einbaulage
F12
F13
F31
F32
F35
F37
F38
F39
F42
F43
F44
F47
F48
F49
F50
F51
F5315A
15A
7,5A
15A
10A
10A
20A
15A
7,5A
30A
20A
30A
30A
7,5A
7,5A
7,5A
10A
Rechtes Abblendlicht
Linkes Abblendlicht, Leuchtweitenregler
Stromversorgung RG-Licht, Relaisspulen im Verteiler im Motorraum,
manuelle Klimaanlage
Stromversorgung +30 Bedienung der Außenlichter
Stromversorgung Bremslichter (Signal NC)
Bremslichter, Knoten Instrumententafel
Türverriegelung
Stromversorgung +30 Deckenleuchte, Licht im Ablagefach, Autoradio
ABS-Steuergerät
Scheibenwischer, Zwei-Richtungs-Pumpe
Stromdose - Zigarettenanzünder
Fensterheber vorne links
Fensterheber vorne rechts
Dienste +15 Stromversorgung Autoradio, elektrische Außenspiegel,
Beleuchtung des mittleren und seitlichen Bedienfeldes, Beleuchtung
der Bedienungen der elektrischen Außenspiegel
Airbag-System
Stromversorgung + Lichter für Kennzeichenleuchte, Beleuchtung
der Heizungsbedienungen, Beleuchtung Stromdose -
Zigarettenanzünder, Beleuchtung Autoradio
Richtungsleuchten, Warnblinker, Knoten InstrumententafelAbb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Abb. 143
Page 138 of 195

136
Geschützte Vorrichtung Nr. Sicherung Ampere Einbaulage
Glühkerzen
Steuergerät Armaturenbrett - Basis
Steuergerät Armaturenbrett - Optional
Zündschalter
Antirutschsystem
Mono-Geschwindigkeit - Erste Geschwindigkeit Kühlerlüfter
Mono-Geschwindigkeit - Zweite Geschwindigkeit Kühlerlüfter
E-Lüfter Klimaanlage
Signalhupe
Tachometer-Generator, Aktivkohlefilterventil, Glühüberwacher,
Sekundärlasten, Motorkontrolle
rechtes Fernlicht
Linkes Fernlicht
Motorkontrollsteuerung, Relais Motorkontrolle,
Relais Motorkühlung
Motorkontrollsteuerung (Stromversorgung),
Ventilgruppe Dieselpumpe
Motorkontrollsteuerung
Klimakompressor
Erwärmter Filter
Kraftstoffpumpe, Anlage Elektrostop
Zusätzliche Scheinwerfer
+15 Pluspol unter Schlüssel
Nebelscheinwerfer
(*) Für Versionen/Märkte, wo vorgesehen.F00
F01
F02
F03
F04
F06
F07
F08
F10
F11
F14
F15
F16
F17
F18
F19
F20
F21
F23
F24
F3060A
70A
40A
20A
50A
30A – 40A (*)
40A – 60A (*)
40A
15A
15A
10A
10A
7,5A
10A
7,5A
7,5A
20A
15A
15A
10A
15AAbb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb. 145
Abb.145
Page 139 of 195

137
WENN DIE BATTERIE
LEER IST
Vor Allem empfehlen wir Ihnen, die
Vorsichtsmaßnahmen im Kapitel
“Wartung des Fahrzeuges” zu lesen,
um zu vermeiden, dass sich die
Batterie entleeren kann und um
deren lange Lebensdauer garantieren
zu können.
AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die
Beschreibung des Vorgangs zum
Aufladen der Batterie ist nur als
Information anzusehen. Für die
Ausführung dieses Vorgangs
empfehlen wir Ihnen, sich an das
Fiat-Kundendienstnetz zu wenden.
Wir empfehlen, die Aufladung bei
einem niedrigen Amperewert für ca.
24 Stunden. Ein längeres Aufladen
könnte die Batterie beschädigen.
Hinweise zum Aufladen:
– Klemme vom Minuspol der
Batterie abklemmen;– die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei
die Polarität beachtet werden
muss;
– das Ladegerät einschalten;
– nach Beenden der Aufladung muss
zuerst das Ladegerät ausgeschaltet
werden, erst dann die Kabel von
der Batterie trennen;
– Die Klemme wieder am Minuspol
der Batterie anschließen.
Die in der Batterie
enthaltene Flüssigkeit
ist giftig und korrosiv.
Vermeiden Sie deren Kontakt
mit der Haut und den Augen.
Das Aufladen der Batterie muss
in gut durchlüfteten Räumen
und weit weg von offenem
Feuer und möglichen
Funkenquellen erfolgen, um
eine Explosion und
Brandgefahr zu vermeiden.
ACHTUNG
Nicht versuchen, eine
eingefrorene Batterie
aufzuladen. Sie muss zuerst
aufgetaut werden, anderenfalls
kann sie explodieren. War die
Batterie eingefroren, muss vor
dem Aufladen durch
Fachpersonal überprüft
werden, ob die inneren
Elemente nicht beschädigt sind
und das Batteriegehäuse keine
Risse aufweist. Dies könnte
zum Auslaufen der giftigen und
korrosiven Säure führen.
ACHTUNG
Page 140 of 195
138
WENN MAN DAS
FAHRZEUG
ANHEBEN MUSS
MIT DEM WAGENHEBER
Siehe Abschnitt “Bei einer
Reifenpanne” in diesem Kapitel.
Der Wagenheber dient
zum Reifenwechsel am
Fahrzeug, mit dem er geliefert
wird. Andere Benutzungen , wie
zum Beispiel das Anheben
anderer Fahrzeuge, sind
absolut auszuschließen. In
keinem Fall darf er für
Reparaturen unter dem
Fahrzeug benutzt werden.
ACHTUNG
Die unkorrekte
Positionierung des
Wagenhebers kann ein
Herunterfallen des
angehobenen Fahrzeuges
verursachen. Den Wagenheber
nicht für Lasten benutzen, die
höher sind, als auf dem
Wagenheber angegeben.
ACHTUNGBitte Folgendes beachten:
– Der Wagenheber bedarf keiner
Einstellung;
– Der Wagenheber kann nicht
repariert werden: im Schadensfall
muss er durch einen anderen,
originalen Wagenheber ersetzt
werden;
– Es darf kein Werkzeug außer der
Handkurbel, die in diesem Kapitel
beschrieben wird, am Wagenheber
montiert werden.
Page 141 of 195
139
Das Fahrzeug darf nicht
vom Heck (unterer Teil
der Karosserie oder Teile der
Aufhängungen) und auch von
der Front aus
(Getriebegehäuse) angehoben
werden.

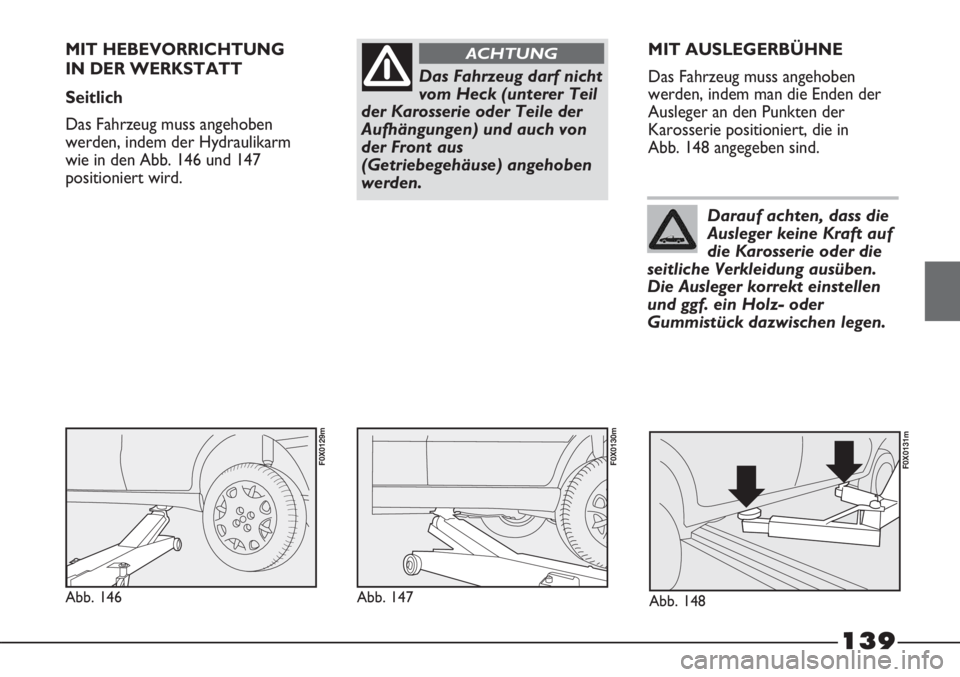

ACHTUNGMIT HEBEVORRICHTUNG
IN DER WERKSTATT
Seitlich
Das Fahrzeug muss angehoben
werden, indem der Hydraulikarm
wie in den Abb. 146 und 147
positioniert wird.
Abb. 146
F0X0129m
Abb. 147
F0X0130m
Abb. 148
F0X0131m
MIT AUSLEGERBÜHNE
Das Fahrzeug muss angehoben
werden, indem man die Enden der
Ausleger an den Punkten der
Karosserie positioniert, die in
Abb. 148 angegeben sind.
Darauf achten, dass die
Ausleger keine Kraft auf
die Karosserie oder die
seitliche Verkleidung ausüben.
Die Ausleger korrekt einstellen
und ggf. ein Holz- oder
Gummistück dazwischen legen.
Page 142 of 195

140
Vor dem Abschleppen
den Zündschlüssel auf
MAR und dann auf STOP
drehen, ohne ihn abzuziehen.
Beim Abziehen des Schlüssels
wird automatisch die
Lenkradblockierung aktiviert
und die Räder können nicht
mehr gelenkt werden.
ACHTUNG
Der Abschleppring darf
nur für das
Abschleppen auf Straßen
benutzt werden.
Das Abschleppen auf kurzen
Strecken unter Benutzung
einer Vorrichtung, die den
Verkehrsbestimmungen
entspricht (starrer Balken) ist
zum Bewegen des Fahrzeuges
auf der Straße für die
Vorbereitung zum Abschleppen
oder den Transport mit einem
Abschleppwagen erlaubt. Der
Abschleppring DARF NICHT
für Abschleppvorgänge benutzt
werden, die nicht auf der
Straße erfolgen oder wenn
Hindernisse vorhanden sind
und/oder für das Abschleppen
mit Seilen oder anderen, nicht
starren Vorrichtungen. In
Einhaltung der gemachten
Angaben muss das Abschleppen
mit zwei Fahrzeugen (ziehend
und gezogen) erfolgen, die so
gut wie möglich hintereinander
auf derselben Achse
ausgerichtet sind.

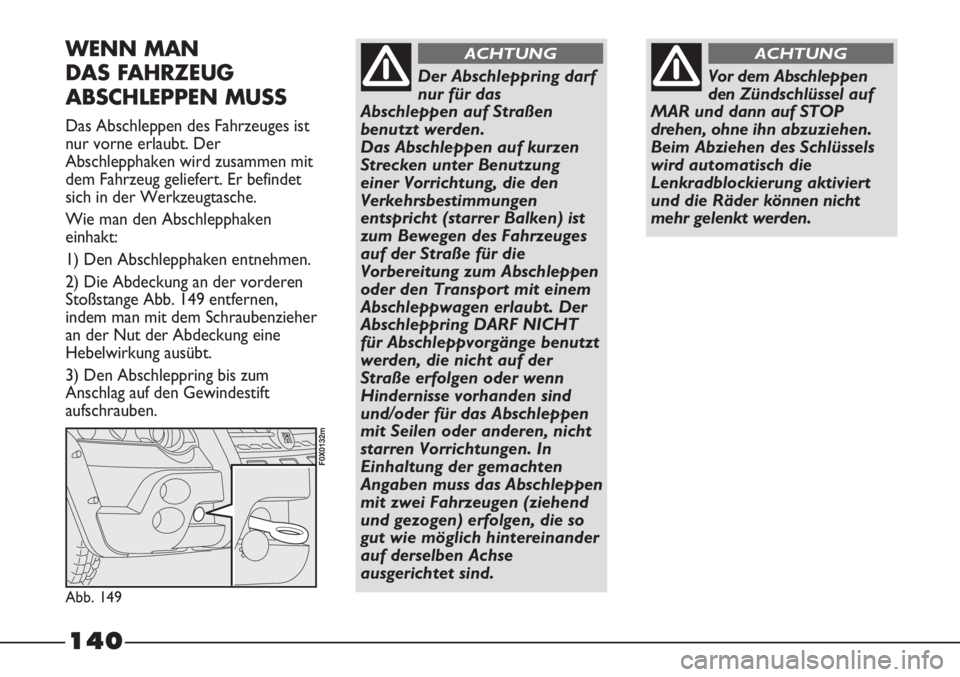

ACHTUNGWENN MAN
DAS FAHRZEUG
ABSCHLEPPEN MUSS
Das Abschleppen des Fahrzeuges ist
nur vorne erlaubt. Der
Abschlepphaken wird zusammen mit
dem Fahrzeug geliefert. Er befindet
sich in der Werkzeugtasche.
Wie man den Abschlepphaken
einhakt:
1) Den Abschlepphaken entnehmen.
2) Die Abdeckung an der vorderen
Stoßstange Abb. 149 entfernen,
indem man mit dem Schraubenzieher
an der Nut der Abdeckung eine
Hebelwirkung ausübt.
3) Den Abschleppring bis zum
Anschlag auf den Gewindestift
aufschrauben.
Abb. 149
F0X0132m
Page 143 of 195
141
Bevor man den Ring
eindreht, den
Gewindestift reinigen. Bevor
Sie den Abschleppvorgang
beginnen, versichern Sie sich
den Ring bis zum Anschlag auf
dem entsprechenden Stift
festgeschraubt zu haben.
ACHTUNGFEUERLÖSCHER
(für Versionen/Märkte,
wo vorgesehen)
Einige Versionen können mit einem
Feuerlöscher A - Abb. 152
ausgestattet sein.
Für dessen Benutzung und
entsprechende Wartung halten Sie
sich bitte an die Anweisungen auf
dem Feuerlöscher.Beim Abschleppen
daran denken, dass das
abgeschleppte Fahrzeug keine
Brems- und Lenkunterstützung
hat, was höhere Kräfte beim
Bremsen und Lenken erfordert.
Zum Abschleppen keine
elastischen Seile verwenden
und ruckartige Bewegungen
vermeiden. Prüfen Sie die
während des Abschleppens, ob
die Befestigung der Kupplung
am Fahrzeug nicht die mit ihr
in Berührung kommenden
Bauteile beschädigt.
ACHTUNG
Beim Abschleppen darf
der Motor nicht
gestartet werden.
ACHTUNG
Abb. 152
F0X0135m
Page 144 of 195
