Page 49 of 195

47
Modus Uhr (12h oder 24h)
Um die Art der Anzeige für die
Uhrzeit (12h oder 24h) zu wählen,
wie folgt vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt den vorher
eingestellten Modus blinkend an;
– Die Tasten ▼oder ▲um die
Wahl zwischen 12h oder 24h zu
treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Einstellung Datum
Diese Funktion ermöglicht die
Aktualisierung des Datums (Tag -
Monat - Jahr). Das Datum wie folgt
aktualisieren:
– Kurz die Taste MODE drücken:
Das Display zeigt das Jahr
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;– Kurz die Taste MODE drücken:
Das Display zeigt den Monat
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;
– Kurz die Taste MODE drücken:
Das Display zeigt den Tag
blinkend an;
– Die Tasten ▼oder ▲um die
Einstellung vorzunehmen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Bei jeder Betätigung der Taste ▼
oder ▲wird der Wert um 1 Einheit
erhöht bzw. verringert. Hält man die
Taste gedrückt, werden die Werte
schneller erhöht oder verringert.
Nähert man sich dem gewünschten
Wert, sollte man die Taste loslassen
und die Einstellung durch einzelne
Tastenbetätigungen beenden.Audio Rpt.
(Wiederholung
Radio-Informationen)
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt, auf dem
Display die Frequenzart oder die
RDS-Meldungen anzuzeigen, die vom
angehörten Sender kommen.
Um die Radio-Informationen zu
aktivieren ON oder deaktivieren
OFF, wie folgt vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt ON oder OFF
(je nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Page 50 of 195

48
Verbr. (Maßeinheit
Kraftstoffverbrauch)
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt die
Auswahl der Maßeinheit für den
Kraftstoffverbrauch: km/l oder
l/100km.
Vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt km/l oder
l/100km (je nach vorheriger
Einstellung) blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren. Verriegelung der Türen
(bei fahrendem Fahrzeug)
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt die
automatische Verriegelung der
Türen, wenn die Geschwindigkeit
von 20 km/h überschritten wird.
Um die Funktion zu aktivieren
ON oder deaktivieren OFF, wie folgt
vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt ON oder OFF
(je nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Maßeinheit
Strecke
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt die
Auswahl der Maßeinheit für die
Streckenberechnung: km oder mi.
Vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt km oder mi (je
nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Page 51 of 195

49
Temperatureinheit (Maßeinheit
für die Außentemperatur)
Diese Funktion, die nur für einige
Versionen/Märkte, wo vorgesehen,
zur Verfügung steht, erlaubt die
Auswahl der Maßeinheit für die
Berechnung der Außentemperatur:
°C oder °F.
Vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt °C oder °F (je
nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Sprache Italienisch
(Sprachauswahl)
Diese Funktion erlaubt die Sprache
auszuwählen, in der sich das Display
ausrückt: Italienisch, Deutsch,
Englisch, Französisch, Spanisch,
Portugiesisch und Türkisch.
Die gewünschte Sprache wie folgt
einstellen:
– Kurz die Taste MODE drücken:
das Display zeigt die Sprache (je
nach vorheriger Einstellung)
blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Vol. Buzzer (Lautstärke des
Summers für Warnsignale /
Störungsmeldungen)
Diese Funktion erlaubt, die
Lautstärke des Summers
einzustellen, der eventuelle
Warnmeldungen
/Störungsmeldungen begleitet, die
auf dem Display angezeigt werden. Je
nach Version kann die Einstellung auf
acht Stufen (von 0 bis 7) oder auf
einer Skala von 5 Stufen
(von 0 bis 4) erfolgen.
Die gewünschte Lautstärke wie folgt
einstellen:
– Kurz die Taste MODE drücken:
das Display zeigt die Stufe (je nach
vorheriger Einstellung) blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.

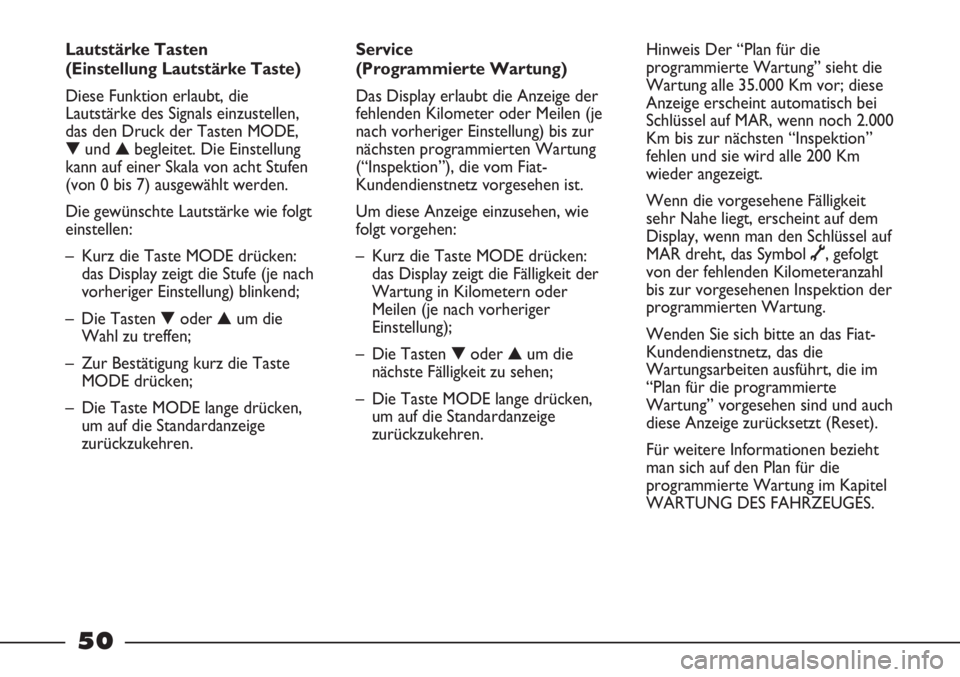

Page 52 of 195

50
Service
(Programmierte Wartung)
Das Display erlaubt die Anzeige der
fehlenden Kilometer oder Meilen (je
nach vorheriger Einstellung) bis zur
nächsten programmierten Wartung
(“Inspektion”), die vom Fiat-
Kundendienstnetz vorgesehen ist.
Um diese Anzeige einzusehen, wie
folgt vorgehen:
– Kurz die Taste MODE drücken:
das Display zeigt die Fälligkeit der
Wartung in Kilometern oder
Meilen (je nach vorheriger
Einstellung);
– Die Tasten ▼oder ▲um die
nächste Fälligkeit zu sehen;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.Hinweis Der “Plan für die
programmierte Wartung” sieht die
Wartung alle 35.000 Km vor; diese
Anzeige erscheint automatisch bei
Schlüssel auf MAR, wenn noch 2.000
Km bis zur nächsten “Inspektion”
fehlen und sie wird alle 200 Km
wieder angezeigt.
Wenn die vorgesehene Fälligkeit
sehr Nahe liegt, erscheint auf dem
Display, wenn man den Schlüssel auf
MAR dreht, das Symbol
õ, gefolgt
von der fehlenden Kilometeranzahl
bis zur vorgesehenen Inspektion der
programmierten Wartung.
Wenden Sie sich bitte an das Fiat-
Kundendienstnetz, das die
Wartungsarbeiten ausführt, die im
“Plan für die programmierte
Wartung” vorgesehen sind und auch
diese Anzeige zurücksetzt (Reset).
Für weitere Informationen bezieht
man sich auf den Plan für die
programmierte Wartung im Kapitel
WARTUNG DES FAHRZEUGES. Lautstärke Tasten
(Einstellung Lautstärke Taste)
Diese Funktion erlaubt, die
Lautstärke des Signals einzustellen,
das den Druck der Tasten MODE,
▼und ▲begleitet. Die Einstellung
kann auf einer Skala von acht Stufen
(von 0 bis 7) ausgewählt werden.
Die gewünschte Lautstärke wie folgt
einstellen:
– Kurz die Taste MODE drücken:
das Display zeigt die Stufe (je nach
vorheriger Einstellung) blinkend;
– Die Tasten ▼oder ▲um die
Wahl zu treffen;
– Zur Bestätigung kurz die Taste
MODE drücken;
– Die Taste MODE lange drücken,
um auf die Standardanzeige
zurückzukehren.
Page 53 of 195

51
Menü verlassen
Dies ist die letzte Option, die den
Zyklus der Menüfunktionen beendet.
– Kurz die Taste MODE drücken:
das Display kehrt auf die Standard-
Anzeige zurück.
– Drückt man die Taste ▼geht man
wieder in das Menü zur ersten
Option: Lim. Vel.Warnung Türen offen
Bei einigen Versionen zeigt das
Display an, welche der Türen
unbeabsichtigt offen gelassen wurde.
Bei anderen Versionen leuchtet die
Kontrollleuchte “Türen offen” auf
der Instrumententafel. Beim
Überschreiten der Geschwindigkeit
von 4 km/h warnt das System einiger
Versionen den Fahrer durch ein
akustisches Signal.
Check Außenbeleuchtung
Das Aufleuchten der Kontrollleuchte
Wzeigt eine Störung der
Außenbeleuchtung an. Bei einigen
Versionen ist das Display in der Lage
anzuzeigen, welcher Schaltkreis die
Störung aufweist.Einstellung der
Innenbeleuchtung (Dimmer)
Diese Funktion erlaubt die Helligkeit
der Instrumententafel, des Displays
des Autoradios und der
Bedientasten zu steigern oder zu
senken.
Um die gewünschte Einstellung
vorzunehmen, genügt es, die Tasten
▼oder ▲zu drücken; nach einigen
Sekunden kehrt das Display
automatisch auf die vorherige
Anzeige zurück.

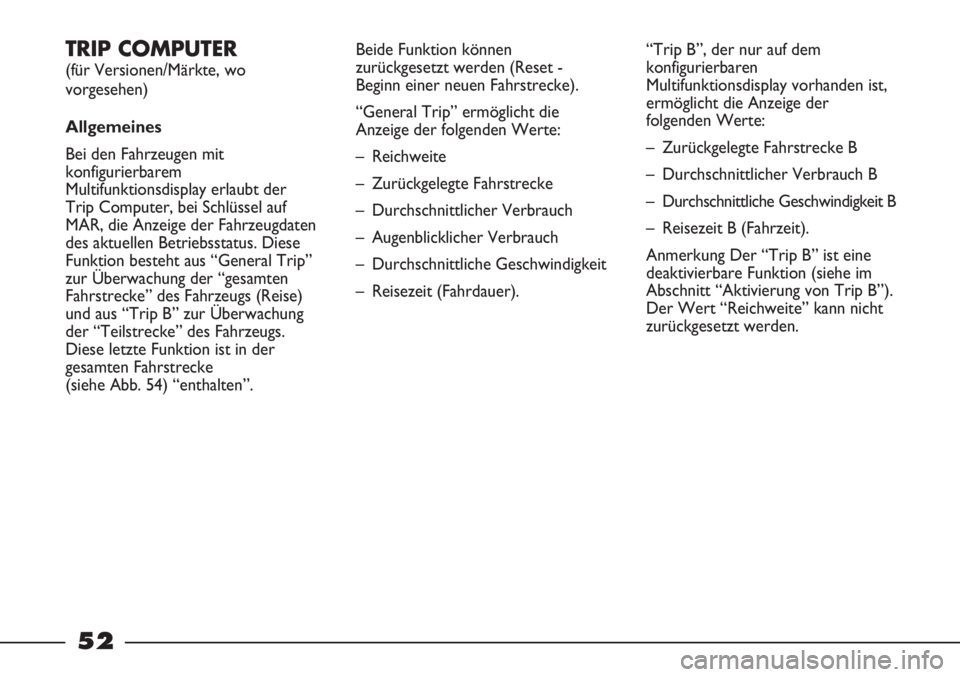

Page 54 of 195

52
TRIP COMPUTER
(für Versionen/Märkte, wo
vorgesehen)
Allgemeines
Bei den Fahrzeugen mit
konfigurierbarem
Multifunktionsdisplay erlaubt der
Trip Computer, bei Schlüssel auf
MAR, die Anzeige der Fahrzeugdaten
des aktuellen Betriebsstatus. Diese
Funktion besteht aus “General Trip”
zur Überwachung der “gesamten
Fahrstrecke” des Fahrzeugs (Reise)
und aus “Trip B” zur Überwachung
der “Teilstrecke” des Fahrzeugs.
Diese letzte Funktion ist in der
gesamten Fahrstrecke
(siehe Abb. 54) “enthalten”.Beide Funktion können
zurückgesetzt werden (Reset -
Beginn einer neuen Fahrstrecke).
“General Trip” ermöglicht die
Anzeige der folgenden Werte:
– Reichweite
– Zurückgelegte Fahrstrecke
– Durchschnittlicher Verbrauch
– Augenblicklicher Verbrauch
– Durchschnittliche Geschwindigkeit
– Reisezeit (Fahrdauer).“Trip B”, der nur auf dem
konfigurierbaren
Multifunktionsdisplay vorhanden ist,
ermöglicht die Anzeige der
folgenden Werte:
– Zurückgelegte Fahrstrecke B
– Durchschnittlicher Verbrauch B
– Durchschnittliche Geschwindigkeit B
– Reisezeit B (Fahrzeit).
Anmerkung Der “Trip B” ist eine
deaktivierbare Funktion (siehe im
Abschnitt “Aktivierung von Trip B”).
Der Wert “Reichweite” kann nicht
zurückgesetzt werden.
Page 55 of 195

53
Angezeigte Werte
Reichweite
Dieser Wert entspricht der
Entfernung, die noch mit dem im
Tank vorhandenen Kraftstoff
zurückgelegt werden kann, unter der
Annahme, dass die Fahrt mit der
gleichen Fahrweise fortgesetzt wird.
Auf dem Display erscheint die
Anzeige “----” beim Auftreten
folgender Ereignisse:
– Reichweite unter 50 km
(oder 30 mi)
– bei einem Halt des Fahrzeugs mit
laufendem Motor über längere
Zeit.
Zurückgelegte Fahrstrecke
Zurückgelegte Fahrstrecke seit
Beginn einer neuen Fahrt.
Durchschnittsverbrauch
Sie gibt die zurückgelegte
Fahrstrecke seit Beginn einer neuen
Fahrt an.Aktueller Verbrauch
Er gibt die konstant aktualisierte
Änderung des Kraftstoffverbrauchs
an. Bei einem Halt des Fahrzeugs mit
laufendem Motor erscheint auf dem
Display die Anzeige “----”.
Durchschnittsgeschwindigkeit
Sie steht für den durchschnittlichen
Wert der Fahrzeuggeschwindigkeit
berechnet auf die Gesamtzeit, die
seit Beginn der neuen Fahrt
vergangenen ist.
Fahrzeit
Dieser Wert entspricht der seit
Beginn der neuen Fahrstrecke
vergangenen Zeit.
ZUR BEACHTUNG Wenn die
entsprechenden Informationen
fehlen, erscheinen alle Werte des
Trip Computers mit der Anzeige
“----” anstelle des Wertes. Sobald
der normale Betriebszustand
wiederhergestellt wird, wird die
Zählung der verschiedenen Größen
wieder regulär aufgenommen, ohne
eine Nullstellung der vor der
Anomalie angezeigten Werte oder
bei Beginn einer neuen Mission.Taste TRIP Abb. 53
Die Taste TRIP oben auf dem
rechten Hebel ermöglicht bei auf
MAR stehendem Zündschlüssel den
Zugang zur Anzeige der vorher
beschriebenen Werte sowie die
Rücksetzung dieser Werte, um eine
neue Fahrstrecke zu beginnen:
– Kurzer Druck für den Zugang zu
den Anzeigen der verschiedenen
Werte
– Durch langes Drücken der Taste
erfolgt das Rücksetzen (Reset)
und damit den Beginn einer neuen
Fahrt.
Abb. 53
F0X0154m
Page 56 of 195

54
Reisebeginn: beginnt, wenn ein
Reset erfolgt ist:
– “Manuell” durch den Benutzer
nach Druck der entsprechenden
Taste;
– “automatisch”, wenn die
“zurückgelegte Fahrstrecke” den
Wert je nach installiertem Display
von 3999,9 km oder 9999,9 km
erreicht, oder wenn die“Fahrtzeit” den Wert von 99.59
(99 Stunden und 59 Minuten)
erreicht;
– nach jedem Abklemmen und
darauf folgendem neuen Anschluss
der Batterie.
ZUR BEACHTUNG Die
Rücksetzung der Anzeigen des
“General Trip” betrifft auch die
Werte des “Trip B”, während die
Rücksetzung der Anzeige des “Trip
B” nur für die Werte dieser
Funktion gilt.Vorgehensweise bei
Reisebeginn
Bei Zündschlüssel auf MAR das
Rücksetzen ausführen (Reset), indem
Sie die Taste TRIP länger als 2
Sekunden drücken.
Reset TRIP B
Ende einer Teilstrecke
Beginn einer neuen Teilstrecke
Ende einer Teilstrecke
Beginn einer neuen
Teilstrecke
Reset GENERAL TRIP
Ende einer vollständigen
Strecke
Beginn einer neuen Strecke Reset GENERAL TRIP
Ende der “gesamten
Fahrstrecke”
Beginn einer “neuen
Fahrstrecke”Reset TRIP B
Ende einer Teilstrecke
Beginn einer neuen
Teilstrecke
Ende einer
Teilstrecke
Beginn einer neuen
Teilstrecke Reset TRIP B
Reset TRIP B
TRIP B
TRIP B
TRIP B GENERAL TRIP˙
˙
˙
˙˙
˙
˙ ˙
