2011 FIAT SCUDO Návod na použitie a údržbu (in Slovak)

64
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
Ak po nárazu nedochádza k úniku paliva
a vozidlo je schopné pokračovať v jazde,
postupujte nasledovne:
❒otočte kľúč do polohy S;
❒vytiahnite kľúč zo spínacej skrinky; po-
tom ho znovu zasuňte do spínacej skrin-
ky a normálne naštartujte motor.
VYPÍNAČ PALIVOVEJ
JEDNOTKY
Jedná sa o bezpečnostný odpojovač ria-
dený riadiacou jednotkou airbagov, zasa-
hujúcou pri silném nárazu (ľubovolného
smeru), a odpojujúci prívod paliva, v dó-
sledku toho zhasne motor.
Špecifické hlásenie na multifunkčnom kon-
figurovateľnom displeji informuje vodiča o
zásahu.
Po zrážke, ak sa objaví zá-
pach paliva alebo sa zistia
známky straty napájacieho zariade-
nia, nespúšťajte systém znova, aby ste
sa vyhli riziku požiaru.
POZOR!

65
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
obr. 75F0P0066m
obr. 74F0P0065mobr. 76/aF0P0067m
VNÚTORNÉ
VYBAVENIE
PRIEHRADKA NA ODKLADANIE
VECÍ obr. 74-75
Pre otvroenie skrinky použite otváraciu
rúčku A-obr. 74.
Ve veku sú prehlubne pre uloženie pohár-
kov s nápoji pri stojacom voze; ďalej je tu
i držiak pera.
Schránka je vybavená zámkom. Zámok sa
ovláda kľúčom pre spínaciu skrinku.
ÚLOŽNÉ A ODKLADACIE
PRIESTORY
Nad slnečnými clonami sa nachádzajú prie-
story určené k najsnadnejšemu možnému
odkladaniu ľahkých predmetov (napr. do-
kladov, autoatlasu, atd.).
Bočné odkladacie schránky móžu byť pod-
ľa výbavy opatrené vekem A-obr. 76/a.
UPOZORNENIE Odkladací priestor je
navrhnutý k neseniu hmotnosti do 3 kg
(každý), a proto ho nepoužívajte k ulože-
ní ťažších predmetov, ani ho nepoužívejte
ako pridržovacie madlo.
K pridržovaní používajte bočná madla.
obr. 76/bF0P0346m
PRIESTOR NA LÍSTKY
K dispozícii v závislosti na vybavení vozidla. Stredový priestor je možné doplniť “vnú-
torným tunelom” umožňujúcim prepravu
dlhých ľahkých predmetov (elektroinšta-
lačné lišty, plastové rúry, apod.): Obráťte
sa na Asistenčnú sieť Fiat.

66
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
PRIESTORY V PREDNÝCH
DVERÁCH
Na dverách sú umiestené vrecá na pred-
mety a dokumenty obr. 79.
ÚLOŽNÝ PRIESTOR V PALUBNEJ
DOSKE
Pred sedadlom spolujazdca sa v palubnej do-
ske nachádza úložný priestor A-obr. 80.
DRŽIAK NÁPOJOVÝCH
POHÁRKOV
Na oboch koncoch palubnej dosky sa na-
chádzajú vysúvacie držáky A-obr. 81.
Pred použitím zatlačte na veka, ako je uve-
dené na obrázku.
obr. 77F0P0068m
obr. 78F0P0069m
obr. 80F0P0072mobr. 79F0P0070m
ODKLADACIA PLOCHA S
PREHLBŇAMI PRE NÁPOJOVÉ
POHÁRKY A S DRŽIAKOM
DOKUMENTOV (ake je vo výbave)
Zatiahnutím za pútko A-obr. 77ve smeru
vyznačeném šipkou je možné z opieradla
stredového predného sedadla odklopiť
odkladaciu plochu A-obr. 78s prohlbňa-
mi pre nápojové pohárky Ba s držiakem
dokumentov C.
obr. 81F0P0073m

67
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
POPOLNÍK
Popolník sa otvorí ťahem za veko A-
obr. 85smerom dozadu Zostáva z vyní-
matelnej plastovej nádobky.
Postup vyjmutia: stlačte upevňovací vý-
čnelok B-obr. 86prestavte ho dole.
Postup umiestenia späť: oprete zadnú časť
a zdvihnite popolník, až se zaistí upevňo-
vací výčnelok.
obr. 85F0P0077m
obr. 86F0P0078m
obr. 84F0P0076m
Zapaľovač dosahuje vysokú
teplotu. Narábajte s ním s
opatrnosťou a predchádzajte tomu
aby bol použitý deťmi: Nebezpečen-
stvo požiaru a/alebo popálenín.
POZOR!
ZAPAĽOVAČ CIGARIET
Pre zapnutie zapaľovača, stlačte tlačidlo B-
obr. 84so štartovacím kľúčom v pozícii M.
Po zhruba 15 sekundách sa automaticky
vráti do počiatočnej polohy a zapaľovač je
pripravený k použitiu.
UPOZORNENIE Stále preverte či sa za-
paľovač vypol.
obr. 82F0P0074m
obr. 83F0P0075m
VRECÁ NA OPERIADLOCH
(ak sú vo výbave)
Na zadnej strane opieradel móžu byť
umiestené vrecá obr. 82slúžiace k od-
kladaní ľahkých predmetov (napr: dokla-
dov, autoatlasu, atd.).
PREHLBNE PRE NÁPOJOVÉ
POHÁRKY (ak sú vo výbave)
Priklopením opieradla stredového sedadla
druheho radu sa zprístupní dve prehlbne pre
umiestenie nápojových pohárkov obr. 83.

68
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
UPOZORNENIE Nepoužívajte popolník
súčasne ako koš na papier a na nedopalky
cigariet: pri kontakte by sa mohli vznie-
tiť.
SLNEČNÉ CLONY obr. 87
Sú umiestnené po stranách vnútorného
spätného zrkadla. Môžu byť orientované
dopredu a doboku.
Na zadnej strane clony môže byť umiest-
nené zrkadielko.
Toaletné zrkadlo (ak je vo výbave) sa sprí-
stupní odsunutím krytu A.
obr. 87F0P0079mobr. 88F0P0080m
obr. 89F0P0081m
ZÁSTRČKA PRÚDU
(ak je vo výbave)
Napájacie zásuvky móžu byť umiestené na
rózných miestach v interiéru.
Sprístupní sa otvorením krytky A-obr. 88.
PEVNÁ ODDELOVACIA
PREPÁŽKA
(ake je vo výbave)
Niektoré verzie sú vybavené pevnou rúr-
kovou prepážkou obr. 89ktorá oddelu-
je nákladový priestor od priestoru vodi-
ča, a ktorá má chrániť vodiča pred vnik-
nutím nákladu za jazdy.

69
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
Počas čerpání paliva neotví-
rajte ľavé bočné posuvné dve-
re, protože by sa mohla po-
škodiť otevrená dvierka hrdla
palivovej nádrže.

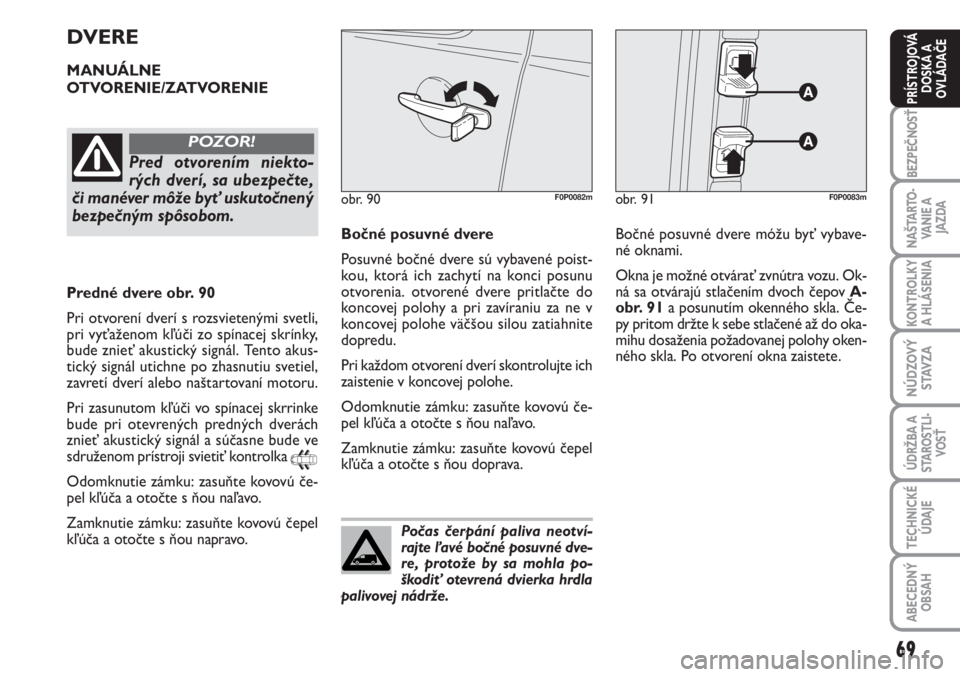

DVERE
MANUÁLNE
OTVORENIE/ZATVORENIE
obr. 91F0P0083mobr. 90F0P0082m
Pred otvorením niekto-
rých dverí, sa ubezpečte,
či manéver môže byť uskutočnený
bezpečným spôsobom.
POZOR!
Predné dvere obr. 90
Pri otvorení dverí s rozsvietenými svetli,
pri vyťaženom kľúči zo spínacej skrínky,
bude znieť akustický signál. Tento akus-
tický signál utichne po zhasnutiu svetiel,
zavretí dverí alebo naštartovaní motoru.
Pri zasunutom kľúči vo spínacej skrrinke
bude pri otevrených predných dverách
znieť akustický signál a súčasne bude ve
sdruženom prístroji svietiť kontrolka
9
Odomknutie zámku: zasuňte kovovú če-
pel kľúča a otočte s ňou naľavo.
Zamknutie zámku: zasuňte kovovú čepel
kľúča a otočte s ňou napravo.Bočné posuvné dvere
Posuvné bočné dvere sú vybavené poist-
kou, ktorá ich zachytí na konci posunu
otvorenia. otvorené dvere pritlačte do
koncovej polohy a pri zavíraniu za ne v
koncovej polohe väčšou silou zatiahnite
dopredu.
Pri každom otvorení dverí skontrolujte ich
zaistenie v koncovej polohe.
Odomknutie zámku: zasuňte kovovú če-
pel kľúča a otočte s ňou naľavo.
Zamknutie zámku: zasuňte kovovú čepel
kľúča a otočte s ňou doprava.Bočné posuvné dvere móžu byť vybave-
né oknami.
Okna je možné otvárať zvnútra vozu. Ok-
ná sa otvárajú stlačením dvoch čepov A-
obr. 91a posunutím okenného skla. Če-
py pritom držte k sebe stlačené až do oka-
mihu dosaženia požadovanej polohy oken-
ného skla. Po otvorení okna zaistete.

70
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
Zadné dvojkrídlové dvere
Zadné dvojdvere sú vybavené systémom
pružiny, ktorá zaistí otvorenie v uhle zhru-
ba 90 stupňov.
Pružinový systém je poháňa-
ný silou, ktorá je naprojekto-
vaná pre lepšie pohodlie, náhodný ná-
raz alebo silný vietor by mohli odblo-
kovať pružiny a zatvoriť spontánne
krídla dverí.
POZOR!
obr. 93F0P0086m
obr. 92F0P0088m
Otvorenie krídel zvonku
Otočte kľúč do polohy 2-obr. 92 a za-
tiahnite za kliku vo smeru vyznačenom šip-
kou, čím se otvorí krídlo A.
Následne, ak chcete otvorit krídlo B, za-
tiahnete za páku C-obr. 93vo smeru vy-
značenom šipkou. Pri parkovaniu so zadnými
dverami otevrenými na 90°
sú zakrytá zadná svetlá. K signalizá-
cii prítomnosti ostatným účastníkom
v rovnakom smeru jazdy, ktorí by sto-
jací vozidlo nemuseli spozorovať, po-
užijte výstražný trojuholník alebo iný
predpísaný prostriedok.
POZOR!
Ak vozidlo stojí vo svahu, ne-
nechávajte posuvné dvere za-
istené v otvorenej polohe: náhodný
náraz by mohol dvere uvolniť a tieto
by sa mohli dať do pohybu.
POZOR!
Pred opustením zaparkova-
ného vozidla s otvorenými
bočními posuvnými dverami vždy
skontrolujte ich zaistenie
POZOR!

71
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ
DOSKA A
OVLÁDAČE
obr. 94F0P0087m
Úhol otvorenia krídiel dverí je možné za
účelom usnadnenia nakladaní a vykladaní
zväčšiť. Toto sa robí vyvešením zaisťova-
cej pružiny A-obr. 94; tým sa úhol otvo-
renia zväčší na cca 180 stupňov.
obr. 95F0P0602mobr. 96F0P0293m
Výklopené zadné dvere
(ak sú vo výbave)
Elektrický zámok dverí sa odistí zaťažením
za madlo vyznačené na obr. 95.
Núdzové otvorenie zadných výklopných
dverí
Batožinový priestor je možné pri poruche
systému centrálného zamykania sprístup-
niť zvnútra nasledovne:❒priklopením zadných sedadiel (viď „Se-
dadlá“ v tejto kapitole) sprístupnite
zvnúta zámok výklopných zadných dve-
rí;
❒do otvoru v zámku zasuňte skrutkovač
a odistite mechanizmus B-obr. 96.
Pri otvorení na 180 stupňov
nie sú krídla dverí zaistená.
Nepoužívajte toto otvorenie pri par-
kování vo svahu a vo vetru.
POZOR!
Zamknutie krídel zvonku
Po zavretí oboch krídel otočte kľúčom do
polohy 1-obr. 92.
