NÁHRADNÍ ŽÁROVKY
Všechny žárovky interiéru mají mosaznou nebo
skleněnou klínovou spodní část. Žárovky s hliníkovou
spodní částí nejsou schváleny a při výměnách žárovek
se nesmí používat.
ŽÁROVKY SVĚTEL – interiér Číslo žárovky
Stropní/čtecí světla (žárovky) . . . . . . . . . . . . . . . . . 578
Stropní/čtecí světla (volitelné LED) . . . . LED (jejich servisprovádí autorizovaný dealer)
Světlo odkládací přihrádky . . . . . . . . . . . . . . . . . . . 194
Světlo prostoru pro náklad . . . . . . . . . . . . . . . . . . . 579
Volitelná odkládací přihrádka
dveří / držák nápojů . . . . . . . . . LED (jejich servis provádí autorizovaný dealer)
POZNÁMKA Pokyny pro výměnu prosvětlených
spínačů vám poskytne autorizovaný dealer. ŽÁROVKY SVĚTEL – venkovní Číslo žárovky
Potkávací světlomet . . . . . . . . . . . . . . . . . . . . . . . . H1
Dálkový světlomet . . . . . . . . . . . . . . . . . . . . HB3/9005
Přední ukazatel směru . . . . . . . . . . . . . PY27W/3757AK
Žárovka předních obrysových světel . . . . . . . . . . . W5W
Přední mlhové světlo . . . . . . . . . . . . . . . . . . . PSX24W
Žárovka zadního mlhového světla . . . . . . . . . . . . PS19W
Žárovka bočního blikače. . . . . . . . . . . . . . . . . . WY5W
Středové vysoko umístěné
brzdové světlo (CHMSL) . . . . . LED (jejich servis provádí
autorizovaný dealer)
Zadní koncové/brzdové
světlo . . . . . . . . . . . . . . . . . . LED (jejich servis provádí autorizovaný dealer)
Koncové světlo na zadních
výklopných dveřích . . . . . . . . . LED (jejich servis provádí autorizovaný dealer)
Zadní ukazatel směru . . . . . . . . . . . . . . . . . . . WY21W
Couvací světlo . . . . . . . . . . . . . . . . . . . . . . . . W21W
Světlo registrační značky . . . . . . . . . . . . . . . . . . . . 168
218
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

VÝMĚNA ŽÁROVEK
POTKÁVACÍ/DÁLKOVÁ SVĚTLA, PŘEDNÍ
UKAZATEL SMĚRU A PŘEDNÍ OBRYSOVÁSVĚTLA
1. Otevřete kapotu.
POZNÁMKAPři výměně některých světel v levém
pouzdru světlometů může vzniknout potřeba
demontovat pouzdro filtru vzduchového čističe a
odsunout stranou zcela integrovaný napájecí modul
(TIPM).
2. Otočte příslušnou žárovkou a sestavou konektoru o
1∕4
otáčky proti směru hodinových ručiček
a vyjměte sestavu z pouzdra světlometů. (obr. 152) 3. Odpojte žárovku od konektoru kabelového svazku
a potom připojte náhradní žárovku.
Nedotýkejte se nové žárovky prsty.
Znečištění olejem výrazně zkracuje
životnost žárovky. Pokud se žárovka
dostane do styku s jakýmkoliv naolejovaným
povrchem, otřete ji do čista lihem.
4. Instalujte žárovku a sestavu konektoru do pouzdra světlometů a otočením o
1∕4
otáčky ve směru
hodinových ručiček je upevněte.
PŘEDNÍ MLHOVÉ SVĚTLO
POZNÁMKA Při výměně levého předního
mlhového světla otočte volantem doprava a při výměně
pravého předního mlhového světla otočte volantem
doleva. Tím získáte snadnější přístup k přední části
podběhu kola.
1. Demontujte upevňovací prvky přidržující přední spodní přístupový panel podběhu kola a přístupový
panel odstraňte.
2. Demontujte elektrický konektor z pouzdra mlhového světla. (obr. 153)
3. Uchopte pevně žárovku za obě boční západky a stiskněte je k sobě, aby došlo k uvolnění žárovky od
zadní strany krytu žárovky předního mlhového
světla.
4. Vyjměte žárovku z tvarovaného otvoru v krytu.
(obr. 152) 1 – Žárovka předního ukazatele směru
2 – Žárovka potkávacích světel
3 – Žárovka předních obrysových světel
4 – Žárovka dálkových světel 219
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

5. Vyrovnejte výstupky nové žárovky předníhomlhového světla s výřezy v límci otvoru pro žárovku
na zadní straně krytu žárovky předního mlhového
světla.
Nedotýkejte se nové žárovky prsty.
Znečištění olejem výrazně zkracuje
životnost žárovky. Pokud se žárovka
dostane do styku s naolejovaným povrchem, otřete ji
do čista lihem.
6. Vložte žárovku do krytu tak, aby výstupky byly vyrovnány s výřezy v límci.
7. Pevně a rovnoměrně zatlačte žárovku do krytu tak, aby se obě boční západky bezpečně zaaretovaly. ŽÁROVKA ZADNÍHO MLHOVÉHO SVĚTLA
1. Přejděte k zadnímu mlhovému světlu, které se
nachází za nárazníkem, nad výztuží nárazníku, a
stiskněte západky na krytu mlhového světla.
(obr. 154)
2. Oddělte kryt mlhového světla od čela nárazníku.
3. Odpojte konektor kabelového svazku. (obr. 155)
4. Uchopte pevně žárovku za obě boční západky a stiskněte je k sobě, aby došlo k uvolnění žárovky od
zadní strany krytu žárovky mlhového světla.
5. Vyjměte žárovku z tvarovaného otvoru v krytu.
6. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku.
7. Vyrovnejte výstupky nové sestavy žárovky zadního mlhového světla/objímky s výřezy v límci otvoru pro
žárovku na zadní straně krytu žárovky.(obr. 153)
(obr. 154) Uvolňovací západky
220
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

8. Vložte žárovku do krytu tak, aby výstupky bylyvyrovnány s výřezy v límci.
9. Pevně a rovnoměrně zatlačte žárovku do krytu tak, aby se obě boční západky bezpečně zaaretovaly.
10. Instalujte zpět kryt žárovky.
ŽÁROVKA BOČNÍHO BLIKAČE
Žárovky bočních blikačů se nacházejí v obou předníchblatnících.
1. Odsuňte čočku bočního blikače doleva, aby se uvolnilo pnutí pružiny, a pak ji vyjměte směrem ven. 2. Odpojte žárovku od konektoru kabelového svazku
a potom připojte náhradní žárovku. (obr. 156)
3. Nasaďte pravý háček na straně bočního blikače na plechový díl (musíte dodržet správnou orientaci
písmen na čočkách).
4. Otáčejte bočním blikačem na místě, dokud levá strana nezapadne (uslyšíte tiché cvaknutí).
ZADNÍ UKAZATEL SMĚRU A COUVACÍ
SVĚTLO
Koncová světla mají dvoudílné uspořádání. Koncová
světla / brzdová světla / zadní ukazatele směru jsou
umístěné v rohových panelech karoserie. Koncová
a couvací světla jsou umístěná v zadních výklopných
dveřích.(obr. 155) Elektrický konektor
(obr. 156)Vyjmutí žárovky bočního blikače 221
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

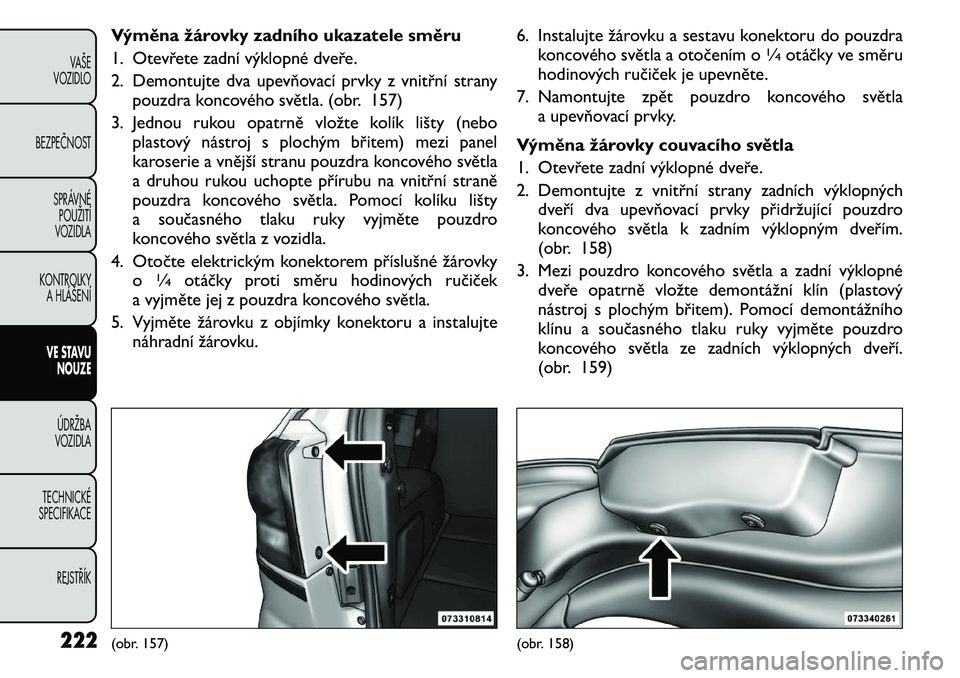

Výměna žárovky zadního ukazatele směru
1. Otevřete zadní výklopné dveře.
2. Demontujte dva upevňovací prvky z vnitřní stranypouzdra koncového světla. (obr. 157)
3. Jednou rukou opatrně vložte kolík lišty (nebo plastový nástroj s plochým břitem) mezi panel
karoserie a vnější stranu pouzdra koncového světla
a druhou rukou uchopte přírubu na vnitřní straně
pouzdra koncového světla. Pomocí kolíku lišty
a současného tlaku ruky vyjměte pouzdro
koncového světla z vozidla.
4. Otočte elektrickým konektorem příslušné žárovky o
1∕4
otáčky proti směru hodinových ručiček
a vyjměte jej z pouzdra koncového světla.
5. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku. 6. Instalujte žárovku a sestavu konektoru do pouzdra
koncového světla a otočením o
1∕4otáčky ve směru
hodinových ručiček je upevněte.
7. Namontujte zpět pouzdro koncového světla a upevňovací prvky.
Výměna žárovky couvacího světla
1. Otevřete zadní výklopné dveře.
2. Demontujte z vnitřní strany zadních výklopných dveří dva upevňovací prvky přidržující pouzdro
koncového světla k zadním výklopným dveřím.
(obr. 158)
3. Mezi pouzdro koncového světla a zadní výklopné dveře opatrně vložte demontážní klín (plastový
nástroj s plochým břitem). Pomocí demontážního
klínu a současného tlaku ruky vyjměte pouzdro
koncového světla ze zadních výklopných dveří.
(obr. 159)
(obr. 157)
(obr. 158)
222
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

4. Otočte elektrickým konektorem příslušné žárovkyo
1∕4
otáčky proti směru hodinových ručiček
a vyjměte jej z pouzdra.
5. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku.
6. Instalujte žárovku a sestavu konektoru do pouzdra a otočením konektoru o
1∕4
otáčky ve směru
hodinových ručiček je upevněte.
7. Namontujte zpět pouzdro koncového světla a upevňovací prvky.
SVĚTLO REGISTRAČNÍ ZNAČKY
1. Stiskněte malý pojistný jazýček vyčnívající z konce čočky směrem k boku vozidla a přidržte ho v této
poloze. (obr. 160)
2. Mezi konec čočky s pojistným jazýčkem a okolní pouzdro vložte malý nástroj s plochým břitem
a potom jím pootočte. Tím se čočka oddělí odpouzdra. 3. Jednou rukou přidržte čočku a druhou rukou otočte
elektrickým konektorem žárovky o
1∕4otáčky proti
směru hodinových ručiček. Potom oddělte žárovku
a sestavu konektoru od čočky.
4. Vyjměte žárovku z objímky konektoru a instalujte náhradní žárovku.
5. Instalujte žárovku a sestavu konektoru do čočky a otočením konektoru o
1∕4
otáčky ve směru
hodinových ručiček je upevněte.
6. Vložte konec čočky bez pojistného jazýčku do pouzdra v zadních výklopných dveřích a potom
tlačte opačný konec čočky do pouzdra, až bezpečně
zapadne.
(obr. 159)
(obr. 160) Světlo registrační značky 223
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

POJISTKY
POJISTKY V KABINĚ
Panel pojistek v kabině se nachází pod přístrojovou
deskou na straně spolujezdce.ZdířkaPatronová
pojistka Minipojistka Popis
F100 30 A růžová Měnič, střídavý proud
110 V – pokud je
součástí výbavy
F101 10 A červená Vnitřní osvětlení
F102 20 A žlutá Zapalovač cigaret
v přístrojové desce /
levá zadní zásuvka
F103 20 A žlutá Zásuvka v přihrádce
konzoly / zásuvka
v zadní části konzoly
F105 20 A žlutá Vyhřívaná sedadla –
pokud jsou součástí
výbavy
F106 20 A žlutá Zadní elektrickázásuvka
F107 10 A červená Zadní kamera –
pokud je součástí
výbavy
F108 15 A modrá Přístrojová deska
F109 10 A červená Ovládání prostředí
v kabině / klimatizace
F110 10 A červená Ovladač zádržného
systému cestujících
F112 10 A červená Rezervní
Zdířka Patronová
pojistka Minipojistka Popis
F114 20 A žlutá Ventilátor/motor
zadní klimatizace
F115 20 A žlutá Motor zadního
stěrače
F116 30 A růžová Odmrazování zadního
okna (EBL)
F117 10 A červená Vyhřívaná zrcátka
F118 10 A červená Ovladač zádržného
systému cestujících
F119 10 A červená Řídicí modul sloupkuřízení
F120 10 A červená Pohon všech kol –
pokud je součástí
výbavy
F121 15 A modrá Uzel bezdrátového
zapalování
F122 25 A
nezbarvená Modul dveří řidiče
F123 25 A
nezbarvená Modul dveříspolujezdce
F124 10 A červená Zrcátka
F125 10 A červená Řídicí modul sloupku řízení
F126 10 A červená Zesilovač
audiosystému
F127 20 A žlutá Tažení přívěsu –
pokud je součástí
výbavy
224VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

ZdířkaPatronová
pojistka Minipojistka Popis
F128 15 A modrá Rádio
F129 15 A modrá Video/DVD – pokud
je součástí výbavy
F130 15 A modrá Ovládání klimatizace /
přístrojová deska
F131 10 A červená Systém Passenger
Assistance pro
spolujezdce / systém
handsfree – pokud je
součástí výbavy
F132 10 A červená Modul tlaku
v pneumatikách
F133 10 A červená RezervníPOJISTKY POD KAPOTOU (CENTRUM
ROZVODU ENERGIE)
Centrum rozvodu energie je umístěné v motorovém
prostoru. (obr. 161)Zdířka Patronová
pojistka Minipojistka Popis
F101 60 A žlutá Rozvodné vedení
centra rozvodu
energie v interiéru
F102 60 A žlutá Rozvodné vedení
centra rozvodu
energie v interiéru
F103 60 A žlutá Rozvodné vedení
centra rozvodu
energie v interiéru
Zdířka
Patronová
pojistka Minipojistka Popis
F105 60 A žlutá Relé zapalování
a chodu motoru
v rozvodném vedení
centra rozvodu
energie v interiéru
F106 60 A žlutá Relé chodu motoru /příslušenství
v rozvodném vedení
centra rozvodu
energie v interiéru
F139 40 A zelená Ventilátor systému
klimatizace
F140 30 A růžová Elektricky ovládanézámky
F141 40 A zelená Protiblokovací
brzdový systém(obr. 161)
225
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
