2011 FIAT FREEMONT Návod k použití a údržbě (in Czech)

některého z hlavových zádržných systémů, navštivte
autorizovaného dealera.
• Dojde-li k aktivaci aktivního hlavového zádržného
systému, viz podkapitoly „Zádržné systémy cestujících/
Přídavné aktivní hlavové zádržné systémy (AHR)/
Resetování aktivních hlavových zádržných systémů
(AHR)“ v kapitole „Bezpečnost“, kde jsou uvedeny
podrobnější informace.
UPOZORNĚNÍ!
• Nepokládejte na aktivní hlavové
zádržné systémy žádné předměty, jako
například kabáty/saka, potahy sedadel nebo
přenosné přehrávače DVD.Tyto předměty mohou
(Pokračování)(Pokračování)
narušit činnost aktivního hlavového zádržného
systému při srážce a mohou způsobit vážné
zranění nebo usmrcení.
• Aktivní hlavové zádržné systémy se mohou
aktivovat po nárazu například ruky, nohy nebo
uvolněného nákladu. Chcete-li se vyvarovat
náhodné aktivace aktivního hlavového
zádržného systému, zajistěte, aby byl náklad
zabezpečen (upoután), jelikož při náhlém
zastavení může dojít k nárazu volně uloženého
nákladu na aktivní hlavový zádržný systém.
Nedodržíte-li toto upozornění, může při aktivaci
aktivního hlavového zádržného systému dojít ke
zranění.
Hlavové zádržné systémy – druhá řada sedadel
Zadní sedadla jsou vybavena nastavitelnými hlavovými
zádržnými systémy. Chcete-li hlavový zádržný systém
zvednout, nastavte hlavovou opěrku směrem nahoru.
Chcete-li hlavový zádržný systém snížit, stiskněte
nastavovací tlačítko nacházející se na základně
hlavového zádržného systému a zatlačte hlavovou
opěrku dolů. (obr. 27)
POZNÁMKA
• Demontáž hlavových zádržných systémů může
provádět pouze kvalifikovaný technik při provádění
servisních úkonů. Bude-li potřeba provést demontáž
některého z hlavových zádržných systémů, navštivte
autorizovaného dealera.
(obr. 26) Aktivní hlavový zádržný systém (nakloněná poloha)
50
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

• Správné vedení popruhu dětské sedačky je popsáno
v podkapitole „Zádržné systémy cestujících“ kapitoly„Bezpečnost“.
UPOZORNĚNÍ!
Při používání vozidla s nesprávně
nastavenými hlavovými zádržnými
systémy nebo bez nich může při nehodě vozidla
dojít k vážnému zranění nebo usmrcení. Před
použitím vozidla musí být hlavové zádržné
systémy zkontrolovány a jejich nastavování se
nikdy nesmí provádět , když se vozidlo pohybuje. SEDADLA TŘETÍ ŘADY – VERZE PRO SEDM
SPOLUJEZDCŮ
Tyto hlavové opěrky nelze ani nastavovat, ani
demontovat. Avšak když je spolujezdci nepoužívají, lze
je sklopit dopředu.
UPOZORNĚNÍ!
Nedovolujte spolujezdcům, aby seděli na
sedadle třetí řady, aniž by byla hlavová
opěrka odklopena a zaaretována. Nedodržíte-li
toto upozornění, může při nehodě dojít ke
zranění spolujezdce.
ZADNÍ DĚLENÁ SEDADLA 60/40 DRUHÉ
ŘADY
Každé sedadlo druhé řady lze sklopit, aby vznikl
přídavný úložný prostor. Lze tak zvětšit nákladní
prostor a stále zůstane k dispozici určitý prostor
k sezení.
POZNÁMKA Před sklopením sedadla druhé řady se
přesvědčte, zda opěradlo předního sedadla není ve
sklopené poloze. Nebude-li opěradlo předního sedadla
sklopené, bude možné snadno sklopit sedadlo druhé
řady.
(obr. 27) Nastavovací tlačítko 51
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

UPOZORNĚNÍ!
• Během jízdy vozidla je velmi
nebezpečné nacházet se v zavazadlovém
prostoru, jak z vnější strany vozidla, tak uvnitř
vozidla. V případě nehody je mnohem
pravděpodobnější, že osoby v těchto prostorech
budou vážně zraněny nebo usmrceny.
• Nedovolte, aby se jakékoli osoby při pohybu
vozidla nacházely v prostorech, kde nebudou
chráněny sedadly nebo bezpečnostními pásy.
• Ujistěte se, že je každá osoba ve vozidle
usazena na sedačce a má správně nasazen
bezpečnostní pás.
• U sedmimístných verzí nedovolte, aby
spolujezdec seděl na sedadle třetí řady, když jsou
opěradla sedadel druhé řady sklopena
vodorovně. Při nehodě může spolujezdec
podklouznout pod bezpečnostním pásem a může
být vážně zraněn nebo usmrcen. Sklopení sedadla
1. Vyhledejte ovládací páku na vnější straně zadních
sedadel. (obr. 28)
2. Položte jednu ruku na opěradlo a opatrně zatlačte.
3. Druhou rukou zvedněte ovládací páku. Nakloňte opěradlo trochu dopředu, pak páku uvolněte.
UPOZORNĚNÍ!
Aby nedošlo ke zranění nebo poškození
nějakého předmětu, nenechávejte hlavu,
paže a předměty v dráze sklápění opěradla.
4. Opatrně nakloňte opěradlo do sklopené polohy.
Vyklopení sedadla
Zvedněte opěradlo a zaaretujte je v požadované
poloze.
(obr. 28) Uvolnění opěradla
52
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

UPOZORNĚNÍ!
Ujistěte se, zda je opěradlo sedadla
bezpečně zaaretováno. V opačném
případě sedadlo nenabídne správnou stabilitu
pro dětské sedačky anebo spolujezdce.
Nesprávně zajištěné sedadlo může způsobit
vážné zranění.
Nastavení směrem dopředu a dozadu
Ovládací páka se nachází na vnější straně sedadla.
Zvedněte páku, aby se sedadlo mohlo pohybovat
dopředu nebo dozadu. Po dosažení požadované polohy
páku uvolněte. Následně tlakem těla zkuste pohnout
sedadlem dopředu a dozadu a přesvědčte se, zda je
sedadlo zaaretováno. (obr. 29)
UPOZORNĚNÍ!
Úprava polohy sedadla při pohybu
vozidla může představovat nebezpečí.
Náhlý pohyb sedadla může způsobit ztrátu
kontroly nad vozidlem. Bezpečnostní pás nemusí
být nastaven správně a může dojít ke zranění.
Nastavení jakéhokoli sedadla provádějte pouze
tehdy, když je vozidlo odstaveno.
Nastavení sklonu opěradla
Páka pro nastavení sklonu opěradla se nachází na vnější
straně sedadla. Chcete-li opěradlo sklopit, opřete se o
něj, zvedněte páku, nastavte opěradlo do požadované
polohy a pak páku uvolněte. Chcete-li opěradlo vrátit
do normální vzpřímené polohy, opřete se dozadu,
zvedněte páku, nakloňte se dopředu a pak páku
uvolněte, jakmile bude opěradlo ve vzpřímené poloze.
(obr. 30)
UPOZORNĚNÍ!
• Úprava polohy sedadla při pohybu
vozidla může představovat nebezpečí.
Náhlý pohyb sedadla může způsobit ztrátu
kontroly nad vozidlem. Bezpečnostní pás nemusí
být nastaven správně a může dojít ke zranění.
Nastavení sedadla provádějte pouze tehdy, když
je vozidlo odstaveno.
(Pokračování)
(obr. 29)Manuální nastavení sedadla 53
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

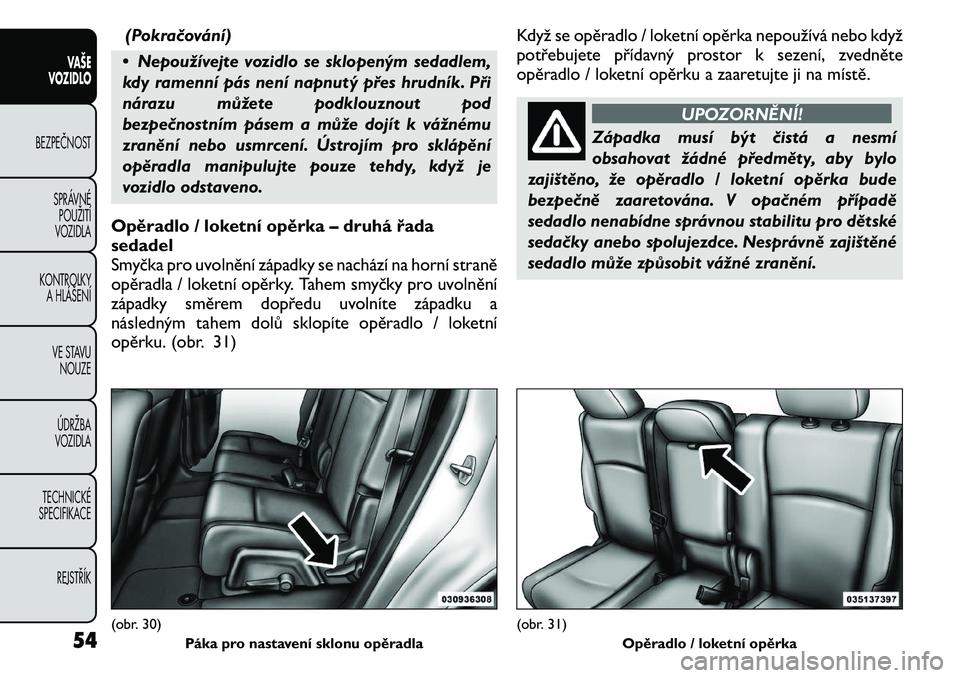

(Pokračování)
• Nepoužívejte vozidlo se sklopeným sedadlem,
kdy ramenní pás není napnutý přes hrudník. Při
nárazu můžete podklouznout pod
bezpečnostním pásem a může dojít k vážnému
zranění nebo usmrcení. Ústrojím pro sklápění
opěradla manipulujte pouze tehdy, když je
vozidlo odstaveno.
Opěradlo / loketní opěrka – druhá řada
sedadel
Smyčka pro uvolnění západky se nachází na horní straně
opěradla / loketní opěrky. Tahem smyčky pro uvolnění
západky směrem dopředu uvolníte západku a
následným tahem dolů sklopíte opěradlo / loketní
opěrku. (obr. 31) Když se opěradlo / loketní opěrka nepoužívá nebo když
potřebujete přídavný prostor k sezení, zvedněte
opěradlo / loketní opěrku a zaaretujte ji na místě.
UPOZORNĚNÍ!
Západka musí být čistá a nesmí
obsahovat žádné předměty, aby bylo
zajištěno, že opěradlo / loketní opěrka bude
bezpečně zaaretována. V opačném případě
sedadlo nenabídne správnou stabilitu pro dětské
sedačky anebo spolujezdce. Nesprávně zajištěné
sedadlo může způsobit vážné zranění.
(obr. 30) Páka pro nastavení sklonu opěradla
(obr. 31) Opěradlo / loketní opěrka
54
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Poloha Tip 'n Slide™ (sedadlo pro snadný
vstup/výstup) – modely pro sedm spolujezdců
Tato funkce umožňuje spolujezdcům snadno
nastupovat na sedadla třetí řady a opouštět je
z libovolné strany vozidla.
Posun sedadla druhé řady dopředu
POZNÁMKAPřed posunem sedadla zvedněte
opěradlo / loketní opěrku, aby sedadlo nebylo v dráze
pohybu omezováno.
Nastavte ovládací páku na horní vnější straně opěradla
dopředu. Pak, jedním plynulým pohybem, se sedáky
sedadel posunou nahoru a sedadlo se posune dopředu.
(obr. 32) (obr. 33)
POZNÁMKA V přední části každého obložení u
dveřního otvoru je vylisována rukojeť usnadňující
nastupování na sedadla třetí řady a vystupování z nich.
UPOZORNĚNÍ!
Nepoužívejte vozidlo, když je sedadlo
v této poloze, jelikož je určena pouze pro
nastupování a vystupování ze sedadel třetí řady.
Nedodržíte-li toto upozornění, může dojít ke
zranění osob.
Odklopení a posun sedadla druhé řady dozadu
1. Odklopte opěradlo sedadla dozadu, aby se zaaretovalo na místě, a pak pokračujte v posunování
sedadla dozadu na jeho kolejnicích, dokud se
nezaaretuje na místě.
2. Zatlačte sedák dolů, aby se zaaretoval na místě.
3. Upravte polohu na vodicí liště sedadla dle potřeby. Tlakem těla zkuste pohnout sedadlem dopředu a
dozadu a přesvědčte se, zda je sedadlo zaaretováno.
(obr. 32) Ovládací páka polohy Tip 'n Slide™
(obr. 33) Sedadlo Tip n Slide™ 55
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

UPOZORNĚNÍ!
Ujistěte se, zda jsou opěradlo a sedadlo
bezpečně zaaretovány v požadované
poloze. V opačném případě sedadlo nenabídne
správnou stabilitu pro dětské sedačky anebo
spolujezdce. Nesprávně zajištěné sedadlo může
způsobit vážné zranění.
FUNKCE SKLÁPĚNÍ DĚLENÝCH SEDADEL
50/50 TŘETÍ ŘADY – VERZE PRO SEDM
SPOLUJEZDCŮ
Každé opěradlo sedadla třetí řady lze sklopit, aby vznikl
přídavný úložný prostor. Lze tak zvětšit nákladní
prostor a stále zůstane k dispozici určitý prostor
k sezení v zadní části.
POZNÁMKA Před sklopením opěradla sedadla třetí
řady se přesvědčte, zda opěradlo předního sedadla
druhé řady není ve sklopené poloze. Nebude-li
opěradlo předního sedadla druhé řady sklopené, bude
možné snadno sklopit sedadlo třetí řady. Sklopení opěradla
Vytáhněte nahoru smyčku uvolnění západky v horní
části opěradla sedadla, posuňte sedadlo trochu
dopředu a uvolněte uvolňovací smyčku. Pak pokračujte
v tlačení opěradla sedadla dopředu. Hlavové opěrky se
při pohybu opěradla sedadla dopředu automaticky
sklopí. (obr. 34)
Vyklopení opěradla sedadla
Uchopte pomocnou smyčku na opěradle sedadla a
tahem nahoru opěradlo zvedněte. Pokračujte ve
zvedání sedadla, dokud se nezaaretuje na místě.
Zvedněte hlavovou opěrku, aby se zaaretovala na
místě. (obr. 35)
(obr. 34)
Uvolnění opěradla
56
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Opěradlo lze ve sklopené poloze také zaaretovat.
Chcete-li to provést, vytáhněte nahoru smyčku
uvolnění západky v horní části opěradla sedadla, nechte
opěradlo sklopit a uvolněte uvolňovací smyčku.
UPOZORNĚNÍ!
• Ujistěte se, zda je opěradlo sedadla
bezpečně zaaretováno. V opačném
případě sedadlo neposkytne odpovídající
stabilitu usazené osobě. Nesprávně zajištěné
sedadlo může způsobit vážné zranění.
(Pokračování)(Pokračování)
• Nedovolujte spolujezdcům, aby seděli na
sedadle třetí řady, aniž by byla hlavová opěrka
odklopena a zaaretována. Nedodržíte-li toto
upozornění, může při nehodě dojít ke zranění
spolujezdce.
• Nedovolte, aby spolujezdec seděl na sedadle
třetí řady, když je opěradlo (opěradla) sedadla
druhé řady sklopeno vodorovně. Při nehodě může
spolujezdec podklouznout pod bezpečnostním
pásem a může být vážně zraněn nebo usmrcen.
(obr. 35) Pomocný popruh 57
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
