2011 FIAT DUCATO Betriebsanleitung (in German)

45
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Abb. 44
F0N0322m

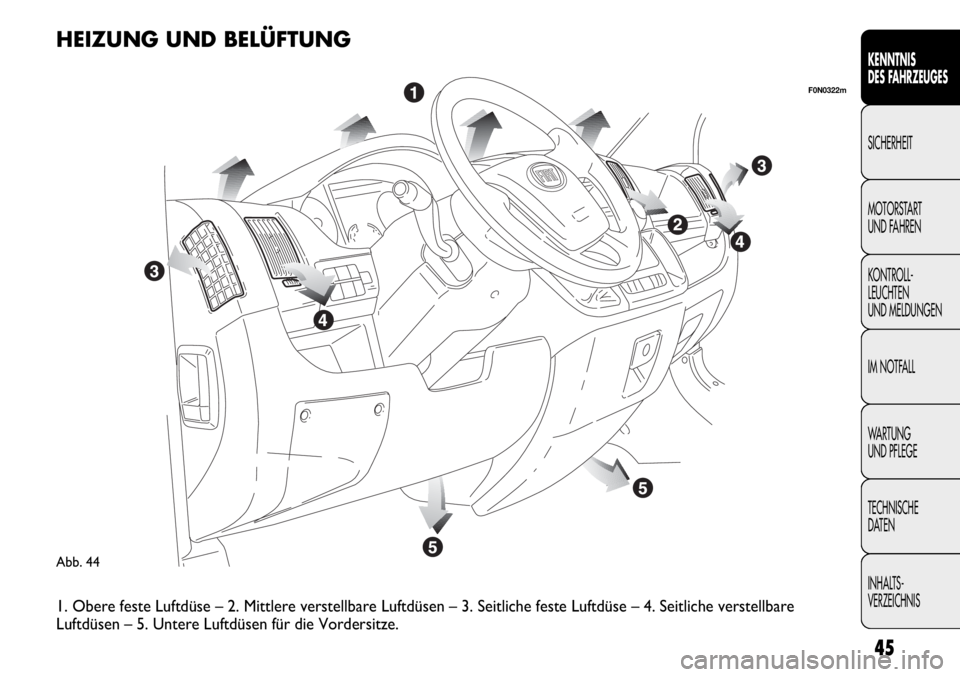

HEIZUNG UND BELÜFTUNG
1. Obere feste Luftdüse – 2. Mittlere verstellbare Luftdüsen – 3. Seitliche feste Luftdüse – 4. Seitliche verstellbare
Luftdüsen – 5. Untere Luftdüsen für die Vordersitze.

F0N0026mAbb. 45
F0N0027mAbb. 46F0N0514mAbb. 47
D Mittlere ausrichtbare Luftdüsen.
E Bedienung für die Einstellung der Luftmenge.
Die Luftdüsen A und C können nicht verstellt werden.

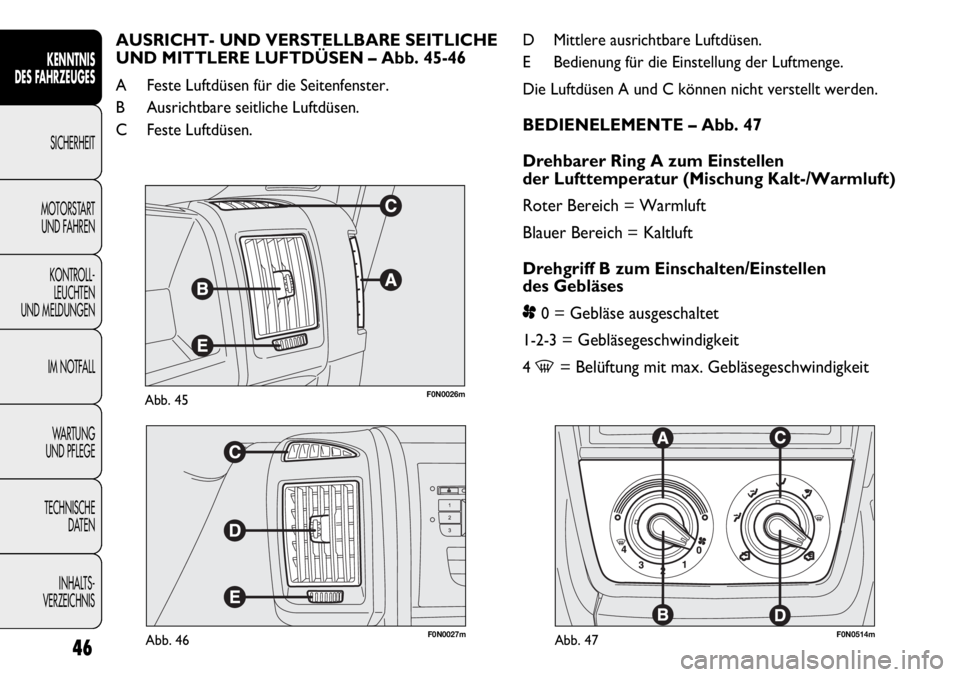

BEDIENELEMENTE – Abb. 47
Drehbarer Ring A zum Einstellen
der Lufttemperatur (Mischung Kalt-/Warmluft)
Roter Bereich = Warmluft
Blauer Bereich = Kaltluft
Drehgriff B zum Einschalten/Einstellen
des Gebläses
p
0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4-= Belüftung mit max. Gebläsegeschwindigkeit AUSRICHT- UND VERSTELLBARE SEITLICHE
UND MITTLERE LUFTDÜSEN – Abb. 45-46
A Feste Luftdüsen für die Seitenfenster.
B Ausrichtbare seitliche Luftdüsen.
C Feste Luftdüsen.
46
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

47
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
BEHEIZEN DES INNENRAUMS
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒den Ring Cauf die gewünschte Position drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
SCHNELLBEHEIZUNG
DES FAHRGASTRAUMS
Für die schnelle Beheizung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Òeinschalten;
❒den Drehgriff Cauf ©drehen;
❒den Drehgriff B auf 4 -(max.
Gebläsegeschwindigkeit) drehen.
Anschließend die Bedienelemente so einstellen, dass
der gewünschte Komfort beibehalten wird und
den Griff
D aufÚdrehen, um die Umluftfunktion
auszuschalten und einem Beschlagen der Scheiben
vorzubeugen.
ZUR BEACHTUNG Bei kaltem Motor müssen Sie
einige Minuten abwarten, bis die Kühlflüssigkeit
der Anlage die optimale Betriebstemperatur erreicht. Drehbarer Ring C für die Luftverteilung
¶für Luft aus den seitlichen und mittleren Luftdüsen;
ßfür die Luftzufuhr an den Füßen und damit die
Luftdüsen am Armaturenbrett eine etwas niedrigere
Temperatur haben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentemperatur:
für die max. Luftzufuhr an die Füße;
®zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
-zur schnellen Beschlagentfernung
der Windschutzscheibe.
Drehgriff D zum Ein-/Ausschalten der Umluft
Durch Drehen des Griffs
Dauf Òwird
die Umluftfunktion aktiviert.
Durch Drehen des Griffs
Dauf Úwird
die Umluftfunktion deaktiviert.
BELÜFTUNG DES FAHRGASTRAUMS
Für eine gute Belüftung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf ¶drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.

48
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0500mAbb. 48
Beschlagentfernung an den Scheiben
Bei starker Außenluftfeuchtigkeit und/oder Regen
und/oder großen Temperaturunterschieden zwischen
Innenraum und Fahrzeugumgebung wird empfohlen
wie folgt vorzugehen, um dem Beschlagen der Scheiben
vorzubeugen:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Ring Cauf -drehen mit der Möglichkeit,
auf die Position
®überzugehen, falls kein Beschlag
der Fenster festgestellt wird;
❒den Drehgriff Bauf die 2.Geschwindigkeit drehen.

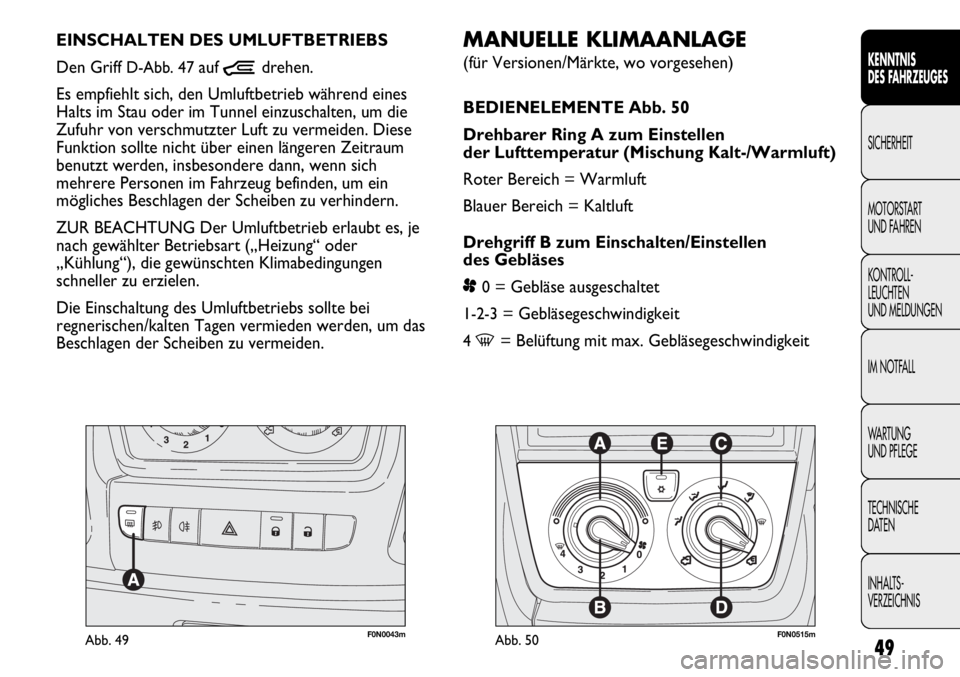

BESCHLAGENTFERNUNG/ENTEISUNG
DER HECKSCHEIBE UND BEHEIZBARE
AUSSENSPIEGEL Abb. 49
(für Versionen/Märkte wo vorgesehen)
Der Druck auf die Taste A aktiviert diese Funktion; die
Einschaltung der Funktion wird durch das Aufleuchten
der Kontrollleuchte auf der Taste angezeigt.
Die Funktion ist zeitgesteuert und wird nach
20 Minuten automatisch ausgeschaltet. Um die Funktion
auszuschalten, die Taste A erneut drücken.
ZUR BEACHTUNG Keine Klebeschilder auf der
Innenseite der beheizbaren Heckscheibe im Bereich
der Heizwiderstände aufkleben, um Beschädigungen
zu vermeiden. SCHNELLE BESCHLAGENTFERNUNG/
ENTEISUNG DER VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE
UND SEITENFENSTER)
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf -drehen;
❒den Drehgriff Bauf 4 -(max.
Gebläsegeschwindigkeit) drehen.
ZUR BEACHTUNG Damit bei vorhandener
Zusatzheizung (unter dem Vorder- oder Rücksitz bei
den Versionen Panorama oder Kombi) eine schnelle
Beschlagentfernung/Enteisung sichergestellt ist, diese
durch Drücken der Taste F (LED aus) am Bedienfeld
Abb. 48 ausschalten.
Nach erfolgter Beschlagentfernung/Entfrostung
die Bedientasten betätigen, um die gewünschten
Komfortbedingungen wiederherzustellen.

49
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0043mAbb. 49
MANUELLE KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen)
BEDIENELEMENTE Abb. 50
Drehbarer Ring A zum Einstellen
der Lufttemperatur (Mischung Kalt-/Warmluft)
Roter Bereich = Warmluft
Blauer Bereich = Kaltluft
Drehgriff B zum Einschalten/Einstellen
des Gebläses
p
0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4-= Belüftung mit max. Gebläsegeschwindigkeit EINSCHALTEN DES UMLUFTBETRIEBS
Den Griff
D-Abb. 47auf Òdrehen.
Es empfiehlt sich, den Umluftbetrieb während eines
Halts im Stau oder im Tunnel einzuschalten, um die
Zufuhr von verschmutzter Luft zu vermeiden. Diese
Funktion sollte nicht über einen längeren Zeitraum
benutzt werden, insbesondere dann, wenn sich
mehrere Personen im Fahrzeug befinden, um ein
mögliches Beschlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je
nach gewählter Betriebsart („Heizung“ oder
„Kühlung“), die gewünschten Klimabedingungen
schneller zu erzielen.
Die Einschaltung des Umluftbetriebs sollte bei
regnerischen/kalten Tagen vermieden werden, um das
Beschlagen der Scheiben zu vermeiden.
F0N0515mAbb. 50

50
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Drehbarer Ring C für die Luftverteilung
¶für Luft aus den seitlichen und mittleren Luftdüsen;
ßfür die Luftzufuhr an den Füßen und damit die
Luftdüsen am Armaturenbrett eine etwas niedrigere
Temperatur haben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentemperatur:
für die max. Luftzufuhr an die Füße;
®zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
-zur schnellen Beschlagentfernung der
Windschutzscheibe.
Drehgriff D zum Ein-/Ausschalten der Umluft
Durch Druck der Taste (LED leuchtet auf der Taste)
erfolgt die Einschaltung des Umluftbetriebs.
Durch erneuten Druck der Taste (LED auf der Taste
ausgeschaltet) erfolgt die Ausschaltung des
Umluftbetriebs.
Taste E für die Ein-/Ausschaltung
der Klimaanlage
Durch Druck der Taste (LED auf der Taste
eingeschaltet) erfolgt die Einschaltung der Klimaanlage.
Durch erneuten Druck der Taste (LED auf der Taste
ausgeschaltet) erfolgt die Ausschaltung der Klimaanlage.BELÜFTUNG DES FAHRGASTRAUMS
Für eine gute Belüftung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf ¶drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
KLIMAANLAGE (Kühlung)
Für eine schnelle Kühlung gehen Sie wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Òeinschalten;
❒den Drehgriff Cauf ¶drehen;
❒die Klimaanlage durch Drücken der Taste E
einschalten; die LED auf der Taste Eschaltet sich
ein;
❒den Drehgriff Bauf 4-(max.
Gebläsegeschwindigkeit) drehen.

51
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
❒den Ring Cauf ©drehen;
❒den Drehgriff Bauf 4-(max.
Gebläsegeschwindigkeit) drehen.
Anschließend die Bedienelemente so einstellen, dass
der gewünschte Komfort beibehalten wird und den
Griff D auf Ú drehen, um die Umluftfunktion
auszuschalten (LED auf der Taste aus).
ZUR BEACHTUNG Bei kaltem Motor immer einige
Minuten warten, bis die Kühlflüssigkeit der Anlage
die optimale Betriebstemperatur erreicht.
SCHNELLE BESCHLAGENTFERNUNG/
ENTEISUNG DER VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE
UND SEITENFENSTER)
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒den Drehgriff B auf 4-(max.
Gebläsegeschwindigkeit) drehen;
❒den Drehgriff Cauf -drehen;
❒die Umluft ausschalten, indem Sie den Griff D
aufÚdrehen. Einstellung der Kühlung
❒den Ring Anach rechts drehen, um die Temperatur
zu erhöhen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Bzur Reduzierung
der Gebläsegeschwindigkeit drehen.
ZUR BEACHTUNG Beim Drücken der Taste E des
Klimakompressors wird die Funktion nur dann aktiviert,
wenn mindestens die erste Gebläsedrehzahl eingestellt
ist (Griff B).
BEHEIZEN DES INNENRAUMS
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒den Ring Cauf das gewünschte Symbol drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
SCHNELLBEHEIZUNG
DES FAHRGASTRAUMS
Für die schnelle Beheizung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den roten Bereich drehen;
❒Die Umluft einschalten;, indem Sie den GriffD
aufÒdrehen;

52
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N500mAbb. 51
Beschlagentfernung an den Scheiben
Bei starker Außenluftfeuchtigkeit und/oder Regen
und/oder großen Temperaturunterschieden zwischen
Innenraum und Fahrzeugumgebung wird empfohlen
wie folgt vorzugehen, um dem Beschlagen der Scheiben
vorzubeugen:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Ring Cauf -drehen mit der Möglichkeit,
auf die Position
®überzugehen, falls kein Beschlag
der Fenster festgestellt wird;
❒den Drehgriff Bauf die 2. Geschwindigkeit drehen.
ZUR BEACHTUNG Die Klimaanlage ist zur
Verhinderung des Scheibenbeschlags bei hoher
Feuchtigkeit der Umgebung sehr nützlich, weil sie die
in den Innenraum einströmende Luft entfeuchtet. ZUR BEACHTUNG Um eine schnelle
Beschlagsentfernung/ Enteisung zu garantieren, wenn
die zusätzliche Heizung/ Klimaanlage vorhanden ist
(unter dem Vorder- oder Rücksitz für Versionen
Panorama und Kombi), diese mit der Taste F (Led aus)
im Bedienfeld in Abb. 51 deaktivieren.
Nach erfolgter Beschlagentfernung/Entfrostung
die Bedientasten betätigen, um die gewünschten
Komfortbedingungen wiederherzustellen.
ZUR BEACHTUNG Die Klimaanlage ist beim
Beschleunigen der Beschlagentfernung sehr hilfreich, weil
sie die Luft entfeuchtet. Die Bedienelemente wie zuvor
beschrieben einstellen und die Klimaanlage durch
Drücken der Taste E einschalten. Die LED auf der Taste
leuchtet auf.
