2011 FIAT DUCATO Betriebsanleitung (in German)

213
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0103mAbb. 220

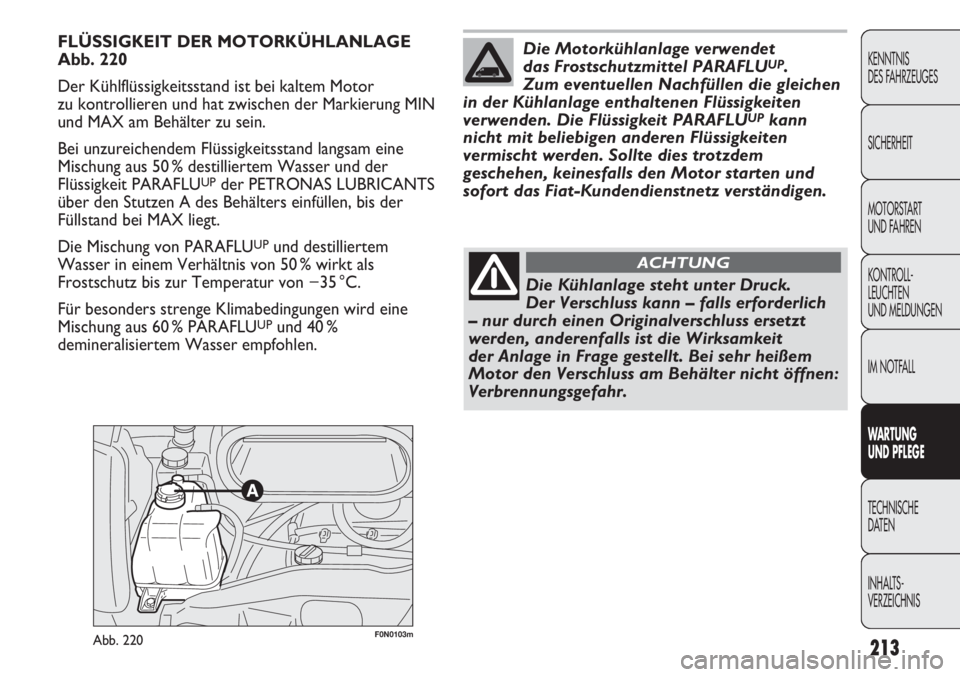

FLÜSSIGKEIT DER MOTORKÜHLANLAGE
Abb. 220
Der Kühlflüssigkeitsstand ist bei kaltem Motor
zu kontrollieren und hat zwischen der Markierung MIN
und MAX am Behälter zu sein.
Bei unzureichendem Flüssigkeitsstand langsam eine
Mischung aus 50 % destilliertem Wasser und der
Flüssigkeit PARAFLU
UPder PETRONAS LUBRICANTS
über den Stutzen A des Behälters einfüllen, bis der
Füllstand bei MAX liegt.
Die Mischung von PARAFLU
UPund destilliertem
Wasser in einem Verhältnis von 50 % wirkt als
Frostschutz bis zur Temperatur von −35 °C.
Für besonders strenge Klimabedingungen wird eine
Mischung aus 60 % PARAFLU
UPund 40 %
demineralisiertem Wasser empfohlen.
Die Motorkühlanlage verwendet
das Frostschutzmittel PARAFLUUP.
Zum eventuellen Nachfüllen die gleichen
in der Kühlanlage enthaltenen Flüssigkeiten
verwenden. Die Flüssigkeit PARAFLU
UPkann
nicht mit beliebigen anderen Flüssigkeiten
vermischt werden. Sollte dies trotzdem
geschehen, keinesfalls den Motor starten und
sofort das Fiat-Kundendienstnetz verständigen.
Die Kühlanlage steht unter Druck.
Der Verschluss kann – falls erforderlich
– nur durch einen Originalverschluss ersetzt
werden, anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei sehr heißem
Motor den Verschluss am Behälter nicht öffnen:
Verbrennungsgefahr.
ACHTUNG

214
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0105mAbb. 221

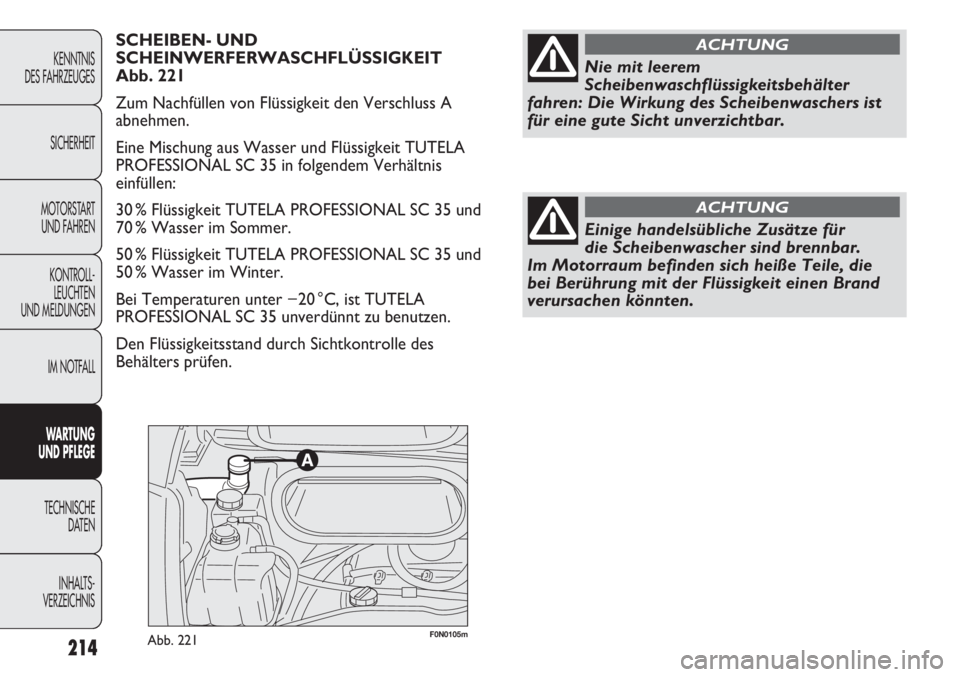

SCHEIBEN- UND
SCHEINWERFERWASCHFLÜSSIGKEIT
Abb. 221
Zum Nachfüllen von Flüssigkeit den Verschluss A
abnehmen.
Eine Mischung aus Wasser und Flüssigkeit TUTELA
PROFESSIONAL SC 35 in folgendem Verhältnis
einfüllen:
30 % Flüssigkeit TUTELA PROFESSIONAL SC 35 und
70 % Wasser im Sommer.
50 % Flüssigkeit TUTELA PROFESSIONAL SC 35 und
50 % Wasser im Winter.
Bei Temperaturen unter −20 °C, ist TUTELA
PROFESSIONAL SC 35 unverdünnt zu benutzen.
Den Flüssigkeitsstand durch Sichtkontrolle des
Behälters prüfen.
Nie mit leerem
Scheibenwaschflüssigkeitsbehälter
fahren: Die Wirkung des Scheibenwaschers ist
für eine gute Sicht unverzichtbar.
ACHTUNG
Einige handelsübliche Zusätze für
die Scheibenwascher sind brennbar.
Im Motorraum befinden sich heiße Teile, die
bei Berührung mit der Flüssigkeit einen Brand
verursachen könnten.
ACHTUNG

215
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0107mAbb. 222

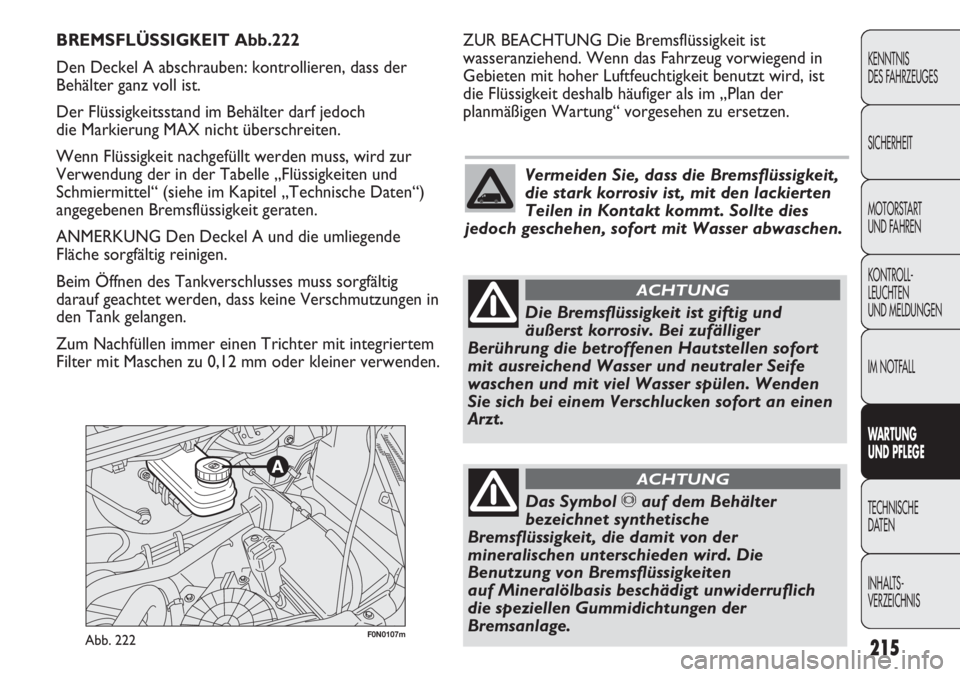

ZUR BEACHTUNG Die Bremsflüssigkeit ist
wasseranziehend. Wenn das Fahrzeug vorwiegend in
Gebieten mit hoher Luftfeuchtigkeit benutzt wird, ist
die Flüssigkeit deshalb häufiger als im „Plan der
planmäßigen Wartung“ vorgesehen zu ersetzen. BREMSFLÜSSIGKEIT Abb.222
Den Deckel A abschrauben: kontrollieren, dass der
Behälter ganz voll ist.
Der Flüssigkeitsstand im Behälter darf jedoch
die Markierung MAX nicht überschreiten.
Wenn Flüssigkeit nachgefüllt werden muss, wird zur
Verwendung der in der Tabelle „Flüssigkeiten und
Schmiermittel“ (siehe im Kapitel „Technische Daten“)
angegebenen Bremsflüssigkeit geraten.
ANMERKUNG Den Deckel A und die umliegende
Fläche sorgfältig reinigen.
Beim Öffnen des Tankverschlusses muss sorgfältig
darauf geachtet werden, dass keine Verschmutzungen in
den Tank gelangen.
Zum Nachfüllen immer einen Trichter mit integriertem
Filter mit Maschen zu 0,12 mm oder kleiner verwenden.
Vermeiden Sie, dass die Bremsflüssigkeit,
die stark korrosiv ist, mit den lackierten
Teilen in Kontakt kommt. Sollte dies
jedoch geschehen, sofort mit Wasser abwaschen.
Die Bremsflüssigkeit ist giftig und
äußerst korrosiv. Bei zufälliger
Berührung die betroffenen Hautstellen sofort
mit ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser spülen. Wenden
Sie sich bei einem Verschlucken sofort an einen
Arzt.
ACHTUNG
Das Symbol πauf dem Behälter
bezeichnet synthetische
Bremsflüssigkeit, die damit von der
mineralischen unterschieden wird. Die
Benutzung von Bremsflüssigkeiten
auf Mineralölbasis beschädigt unwiderruflich
die speziellen Gummidichtungen der
Bremsanlage.
ACHTUNG

216
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0109mAbb. 223

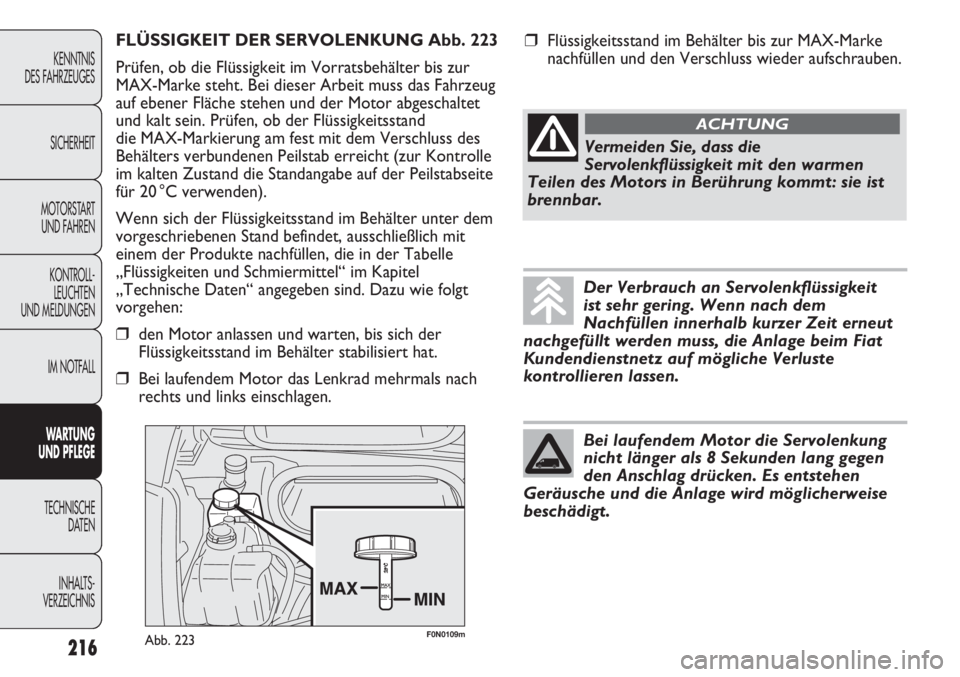

FLÜSSIGKEIT DER SERVOLENKUNG Abb. 223
Prüfen, ob die Flüssigkeit im Vorratsbehälter bis zur
MAX-Marke steht. Bei dieser Arbeit muss das Fahrzeug
auf ebener Fläche stehen und der Motor abgeschaltet
und kalt sein. Prüfen, ob der Flüssigkeitsstand
die MAX-Markierung am fest mit dem Verschluss des
Behälters verbundenen Peilstab erreicht (zur Kontrolle
im kalten Zustand die Standangabe auf der Peilstabseite
für 20 °C verwenden).
Wenn sich der Flüssigkeitsstand im Behälter unter dem
vorgeschriebenen Stand befindet, ausschließlich mit
einem der Produkte nachfüllen, die in der Tabelle
„Flüssigkeiten und Schmiermittel“ im Kapitel
„Technische Daten“ angegeben sind. Dazu wie folgt
vorgehen:
❒den Motor anlassen und warten, bis sich der
Flüssigkeitsstand im Behälter stabilisiert hat.
❒Bei laufendem Motor das Lenkrad mehrmals nach
rechts und links einschlagen.
Der Verbrauch an Servolenkflüssigkeit
ist sehr gering. Wenn nach dem
Nachfüllen innerhalb kurzer Zeit erneut
nachgefüllt werden muss, die Anlage beim Fiat
Kundendienstnetz auf mögliche Verluste
kontrollieren lassen.
Bei laufendem Motor die Servolenkung
nicht länger als 8 Sekunden lang gegen
den Anschlag drücken. Es entstehen
Geräusche und die Anlage wird möglicherweise
beschädigt.
❒Flüssigkeitsstand im Behälter bis zur MAX-Marke
nachfüllen und den Verschluss wieder aufschrauben.
Vermeiden Sie, dass die
Servolenkflüssigkeit mit den warmen
Teilen des Motors in Berührung kommt: sie ist
brennbar.
ACHTUNG

217
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0253mAbb. 224F0N0254mAbb. 225

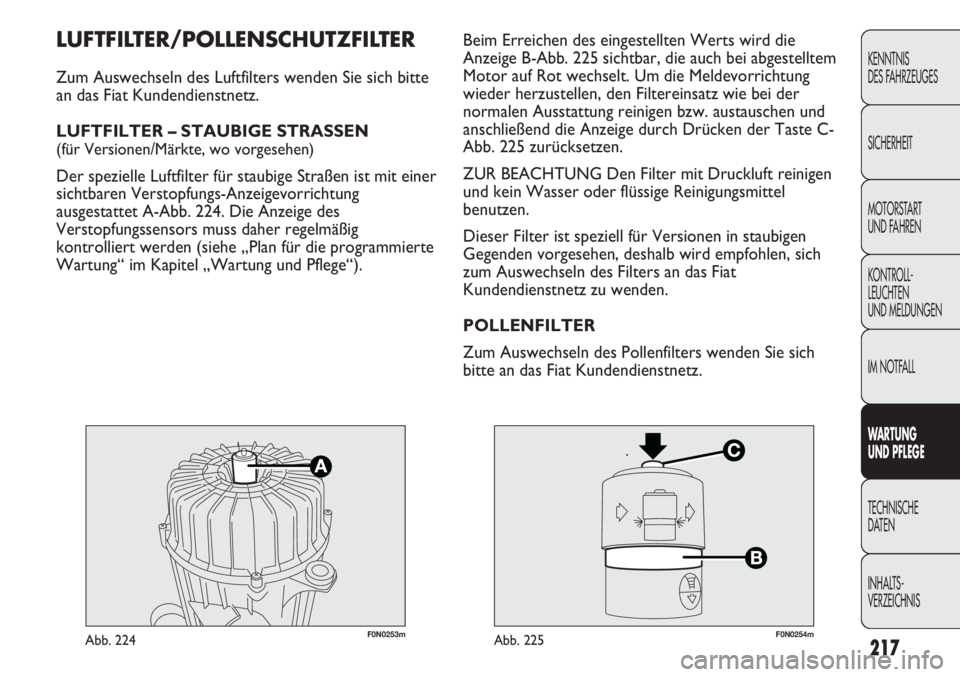

Beim Erreichen des eingestellten Werts wird die
Anzeige B-Abb. 225 sichtbar, die auch bei abgestelltem
Motor auf Rot wechselt. Um die Meldevorrichtung
wieder herzustellen, den Filtereinsatz wie bei der
normalen Ausstattung reinigen bzw. austauschen und
anschließend die Anzeige durch Drücken der Taste C-
Abb. 225 zurücksetzen.
ZUR BEACHTUNG Den Filter mit Druckluft reinigen
und kein Wasser oder flüssige Reinigungsmittel
benutzen.
Dieser Filter ist speziell für Versionen in staubigen
Gegenden vorgesehen, deshalb wird empfohlen, sich
zum Auswechseln des Filters an das Fiat
Kundendienstnetz zu wenden.
POLLENFILTER
Zum Auswechseln des Pollenfilters wenden Sie sich
bitte an das Fiat Kundendienstnetz.LUFTFILTER/POLLENSCHUTZFILTER
Zum Auswechseln des Luftfilters wenden Sie sich bitte
an das Fiat Kundendienstnetz.
LUFTFILTER – STAUBIGE STRASSEN
(für Versionen/Märkte, wo vorgesehen)
Der spezielle Luftfilter für staubige Straßen ist mit einer
sichtbaren Verstopfungs-Anzeigevorrichtung
ausgestattet A-Abb. 224. Die Anzeige des
Verstopfungssensors muss daher regelmäßig
kontrolliert werden (siehe „Plan für die programmierte
Wartung“ im Kapitel „Wartung und Pflege“).

218
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

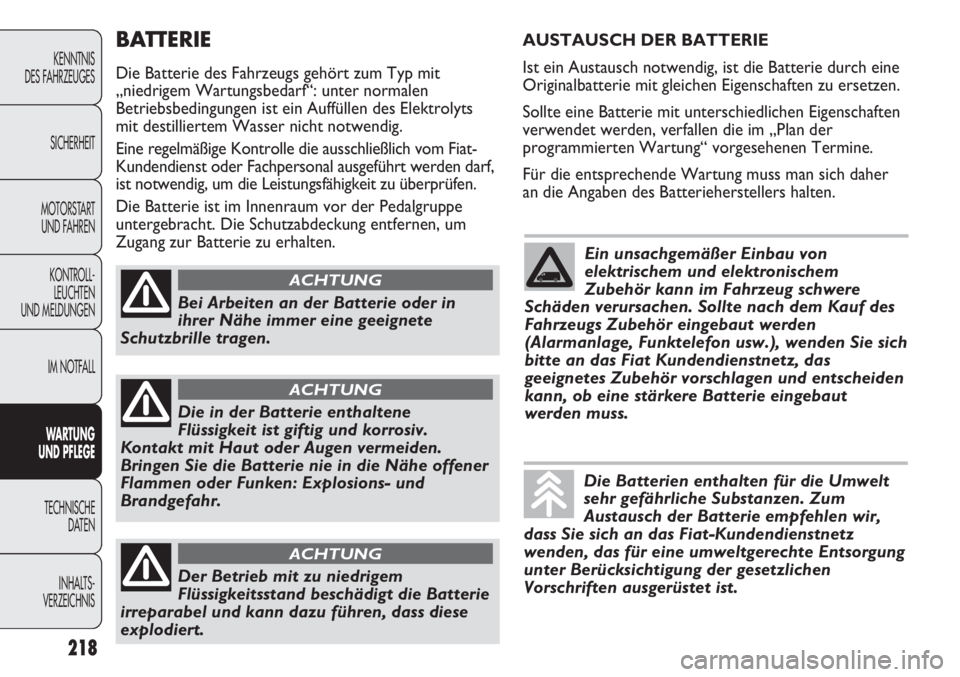

BATTERIE
Die Batterie des Fahrzeugs gehört zum Typ mit
„niedrigem Wartungsbedarf“: unter normalen
Betriebsbedingungen ist ein Auffüllen des Elektrolyts
mit destilliertem Wasser nicht notwendig.
Eine regelmäßige Kontrolle die ausschließlich vom Fiat-
Kundendienst oder Fachpersonal ausgeführt werden darf,
ist notwendig, um die Leistungsfähigkeit zu überprüfen.
Die Batterie ist im Innenraum vor der Pedalgruppe
untergebracht. Die Schutzabdeckung entfernen, um
Zugang zur Batterie zu erhalten.
Bei Arbeiten an der Batterie oder in
ihrer Nähe immer eine geeignete
Schutzbrille tragen.
ACHTUNG
Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv.
Kontakt mit Haut oder Augen vermeiden.
Bringen Sie die Batterie nie in die Nähe offener
Flammen oder Funken: Explosions- und
Brandgefahr.
ACHTUNG
Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt die Batterie
irreparabel und kann dazu führen, dass diese
explodiert.
ACHTUNG
AUSTAUSCH DER BATTERIE
Ist ein Austausch notwendig, ist die Batterie durch eine
Originalbatterie mit gleichen Eigenschaften zu ersetzen.
Sollte eine Batterie mit unterschiedlichen Eigenschaften
verwendet werden, verfallen die im „Plan der
programmierten Wartung“ vorgesehenen Termine.
Für die entsprechende Wartung muss man sich daher
an die Angaben des Batterieherstellers halten.
Ein unsachgemäßer Einbau von
elektrischem und elektronischem
Zubehör kann im Fahrzeug schwere
Schäden verursachen. Sollte nach dem Kauf des
Fahrzeugs Zubehör eingebaut werden
(Alarmanlage, Funktelefon usw.), wenden Sie sich
bitte an das Fiat Kundendienstnetz, das
geeignetes Zubehör vorschlagen und entscheiden
kann, ob eine stärkere Batterie eingebaut
werden muss.
Die Batterien enthalten für die Umwelt
sehr gefährliche Substanzen. Zum
Austausch der Batterie empfehlen wir,
dass Sie sich an das Fiat-Kundendienstnetz
wenden, das für eine umweltgerechte Entsorgung
unter Berücksichtigung der gesetzlichen
Vorschriften ausgerüstet ist.

219
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

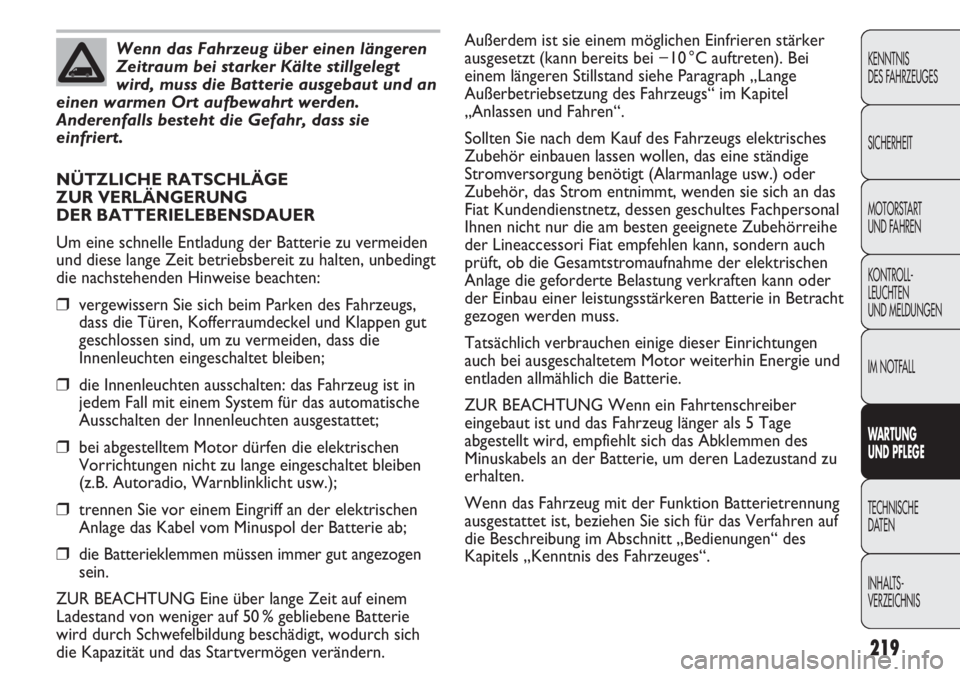

Wenn das Fahrzeug über einen längeren
Zeitraum bei starker Kälte stillgelegt
wird, muss die Batterie ausgebaut und an
einen warmen Ort aufbewahrt werden.
Anderenfalls besteht die Gefahr, dass sie
einfriert.
NÜTZLICHE RATSCHLÄGE
ZUR VERLÄNGERUNG
DER BATTERIELEBENSDAUER
Um eine schnelle Entladung der Batterie zu vermeiden
und diese lange Zeit betriebsbereit zu halten, unbedingt
die nachstehenden Hinweise beachten:
❒vergewissern Sie sich beim Parken des Fahrzeugs,
dass die Türen, Kofferraumdeckel und Klappen gut
geschlossen sind, um zu vermeiden, dass die
Innenleuchten eingeschaltet bleiben;
❒die Innenleuchten ausschalten: das Fahrzeug ist in
jedem Fall mit einem System für das automatische
Ausschalten der Innenleuchten ausgestattet;
❒bei abgestelltem Motor dürfen die elektrischen
Vorrichtungen nicht zu lange eingeschaltet bleiben
(z.B. Autoradio, Warnblinklicht usw.);
❒trennen Sie vor einem Eingriff an der elektrischen
Anlage das Kabel vom Minuspol der Batterie ab;
❒die Batterieklemmen müssen immer gut angezogen
sein.
ZUR BEACHTUNG Eine über lange Zeit auf einem
Ladestand von weniger auf 50 % gebliebene Batterie
wird durch Schwefelbildung beschädigt, wodurch sich
die Kapazität und das Startvermögen verändern.Außerdem ist sie einem möglichen Einfrieren stärker
ausgesetzt (kann bereits bei −10 °C auftreten). Bei
einem längeren Stillstand siehe Paragraph „Lange
Außerbetriebsetzung des Fahrzeugs“ im Kapitel
„Anlassen und Fahren“.
Sollten Sie nach dem Kauf des Fahrzeugs elektrisches
Zubehör einbauen lassen wollen, das eine ständige
Stromversorgung benötigt (Alarmanlage usw.) oder
Zubehör, das Strom entnimmt, wenden sie sich an das
Fiat Kundendienstnetz, dessen geschultes Fachpersonal
Ihnen nicht nur die am besten geeignete Zubehörreihe
der Lineaccessori Fiat empfehlen kann, sondern auch
prüft, ob die Gesamtstromaufnahme der elektrischen
Anlage die geforderte Belastung verkraften kann oder
der Einbau einer leistungsstärkeren Batterie in Betracht
gezogen werden muss.
Tatsächlich verbrauchen einige dieser Einrichtungen
auch bei ausgeschaltetem Motor weiterhin Energie und
entladen allmählich die Batterie.
ZUR BEACHTUNG Wenn ein Fahrtenschreiber
eingebaut ist und das Fahrzeug länger als 5 Tage
abgestellt wird, empfiehlt sich das Abklemmen des
Minuskabels an der Batterie, um deren Ladezustand zu
erhalten.
Wenn das Fahrzeug mit der Funktion Batterietrennung
ausgestattet ist, beziehen Sie sich für das Verfahren auf
die Beschreibung im Abschnitt „Bedienungen“ des
Kapitels „Kenntnis des Fahrzeuges“.

F0N0111mAbb. 226
ZUR BEACHTUNG
❒Nach Möglichkeit abrupte Bremsungen, Starts mit
quietschenden Reifen und starke Stöße gegen
Fußwege, Schlaglöcher oder Hindernisse
verschiedener Art vermeiden. Das längere Fahren auf
unbefestigten Straßen kann die Reifen beschädigen;
❒prüfen Sie regelmäßig, dass die Reifen keine Einschnitte
an den Seiten, Beulen oder eine ungleichmäßige
Abnutzung der Lauffläche aufweisen. Wenden Sie sich
bitte bei Bedarf an das Fiat-Kundendienstnetz;
❒vermeiden Sie, mit überladenem Fahrzeug zu fahren:
es können dadurch ernsthafte Schäden an Rädern
und Reifen entstehen;
❒halten Sie bei einem Reifenschaden sofort an und
wechseln Sie den Reifen, damit Reifen, Felge,
Radaufhängung und Lenkung nicht beschädigt werden;
❒Reifen altern auch dann, wenn sie wenig oder nicht
gebraucht werden. Risse im Gummi der Lauffläche und
der Seiten sind Anzeichen für Alterung. Reifen, die
über 6 Jahre am Fahrzeug montiert sind, müssen auf
jeden Fall von einem Fachmann auf Einsatzfähigkeit
überprüft werden. Nicht vergessen, auch das
Ersatzrad mit besonderer Sorgfalt zu überprüfen;
❒Ziehen Sie im Falle eines Reifenwechsels stets neue
Reifen auf und meiden Sie Reifen zweifelhafter Herkunft;
❒beim Aufziehen eines neuen Reifens sollte auch
das Ventil ausgetauscht werden;
❒Für einen gleichmäßigen Reifenverschleiß an Vorder-
und Hinterachse empfehlen wir einen Wechsel
der Reifen alle 10.000–15.000 Kilometer unter
Beibehaltung der Fahrzeugseite, um die
Drehrichtung der Reifen nicht zu ändern.

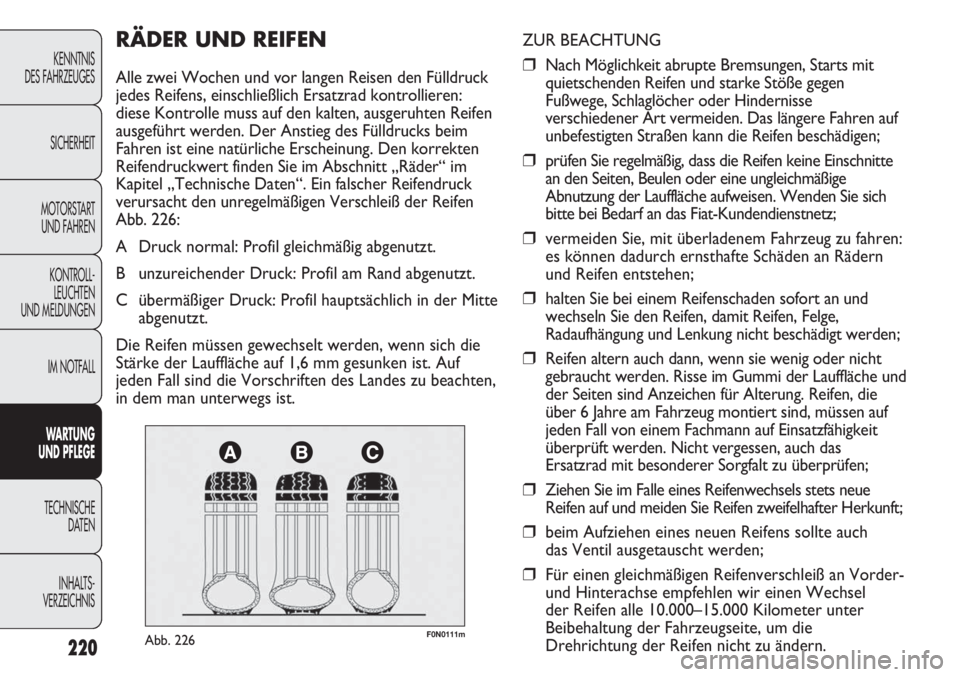

RÄDER UND REIFEN
Alle zwei Wochen und vor langen Reisen den Fülldruck
jedes Reifens, einschließlich Ersatzrad kontrollieren:
diese Kontrolle muss auf den kalten, ausgeruhten Reifen
ausgeführt werden. Der Anstieg des Fülldrucks beim
Fahren ist eine natürliche Erscheinung. Den korrekten
Reifendruckwert finden Sie im Abschnitt „Räder“ im
Kapitel „Technische Daten“. Ein falscher Reifendruck
verursacht den unregelmäßigen Verschleiß der Reifen
Abb. 226:
A Druck normal: Profil gleichmäßig abgenutzt.
B unzureichender Druck: Profil am Rand abgenutzt.
C übermäßiger Druck: Profil hauptsächlich in der Mitte
abgenutzt.
Die Reifen müssen gewechselt werden, wenn sich die
Stärke der Lauffläche auf 1,6 mm gesunken ist. Auf
jeden Fall sind die Vorschriften des Landes zu beachten,
in dem man unterwegs ist.
220
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
