2011 FIAT DUCATO Betriebsanleitung (in German)

5
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
DIE SCHLÜSSEL
CODE CARD Abb. 3
Zusammen mit dem Fahrzeug und den Schlüsseln
in doppelter Ausführung wird die CODE Card mit
folgenden Angaben ausgehändigt:
A dem elektronischen Code;
B dem mechanischen Code der Schlüssel, der dem Fiat
Kundendienstnetz bei Anforderung von
Schlüsselduplikaten mitzuteilen ist.
ZUR BEACHTUNG Um eine einwandfreie Funktion
der elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine direkte
Sonneneinstrahlung zu vermeiden. In diesem Fall drehen Sie den Schlüssel auf STOP und
dann wieder auf MAR; Besteht die Blockierung
weiterhin, versuchen Sie es bitte mit den anderen
mitgelieferten Schlüsseln. Sollte der Motor auch jetzt
noch nicht anspringen, wenden Sie sich bitte an das Fiat
Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel besitzt einen
eigenen Code, der in der Systemelektronik gespeichert
werden muss. Zum Speichern neuer Schlüssel (maximal
8) wenden Sie sich ausschließlich an das Fiat-
Kundendienstnetz.
Aufleuchten der Kontrollleuchte
Ywährend
der Fahrt
❒Leuchtet die Kontrollleuchte Y, bedeutet dies,
dass das System eine Selbstdiagnose ausführt (z. B.
wegen eines Spannungsabfalls).
❒Sollte die Kontrollleuchte Yweiterhin
eingeschaltet bleiben, wenden Sie sich bitte an das
Fiat Kundendienstnetz.
Gewalteinwirkung auf den Schlüssel kann
die elektronischen Bauteile darin
beschädigen.
F0N0003mAbb. 3

F0N0800mAbb. 4
Um Ihn wieder in den Griff einzustecken:
❒halten Sie die Taste B gedrückt und bewegen Sie
den Metalleinsatz A in Pfeilrichtung;
❒die Taste B loslassen, und den Metalleinsatz A
drehen, bis Sie das Einrastgeräusch vernehmen,

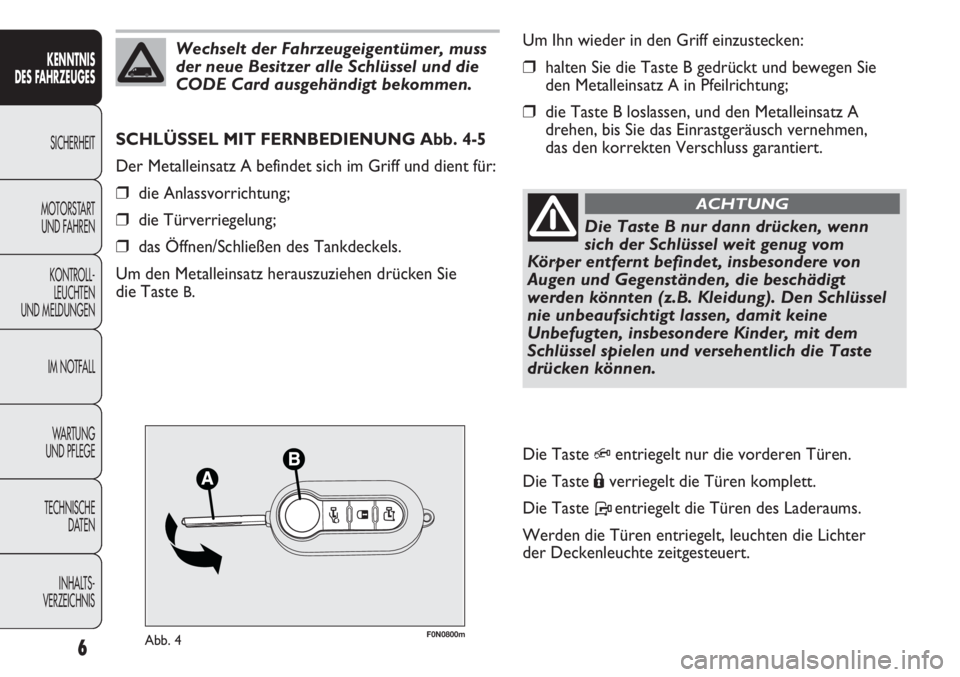

das den korrekten Verschluss garantiert. SCHLÜSSEL MIT FERNBEDIENUNG Abb. 4-5
Der Metalleinsatz A befindet sich im Griff und dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒das Öffnen/Schließen des Tankdeckels.
Um den Metalleinsatz herauszuziehen drücken Sie
die Taste
B.
6
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Wechselt der Fahrzeugeigentümer, muss
der neue Besitzer alle Schlüssel und die
CODE Card ausgehändigt bekommen.
Die Taste B nur dann drücken, wenn
sich der Schlüssel weit genug vom
Körper entfernt befindet, insbesondere von
Augen und Gegenständen, die beschädigt
werden könnten (z.B. Kleidung). Den Schlüssel
nie unbeaufsichtigt lassen, damit keine
Unbefugten, insbesondere Kinder, mit dem
Schlüssel spielen und versehentlich die Taste
drücken können.
ACHTUNG
Die Taste Qentriegelt nur die vorderen Türen.
Die Taste Áverriegelt die Türen komplett.
Die Taste Pentriegelt die Türen des Laderaums.
Werden die Türen entriegelt, leuchten die Lichter
der Deckenleuchte zeitgesteuert.

7
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0801mAbb. 5F0N0114mAbb. 6
Anforderung von zusätzlichen Fernbedienungen
Das System kann bis zu 8 Fernbedienungen erkennen.
Wenn eine neue Fernbedienung bestellt werden muss,
wenden Sie sich bitte an das Fiat Kundendienstnetz.
Bringen Sie die CODE Card, den Personalausweis

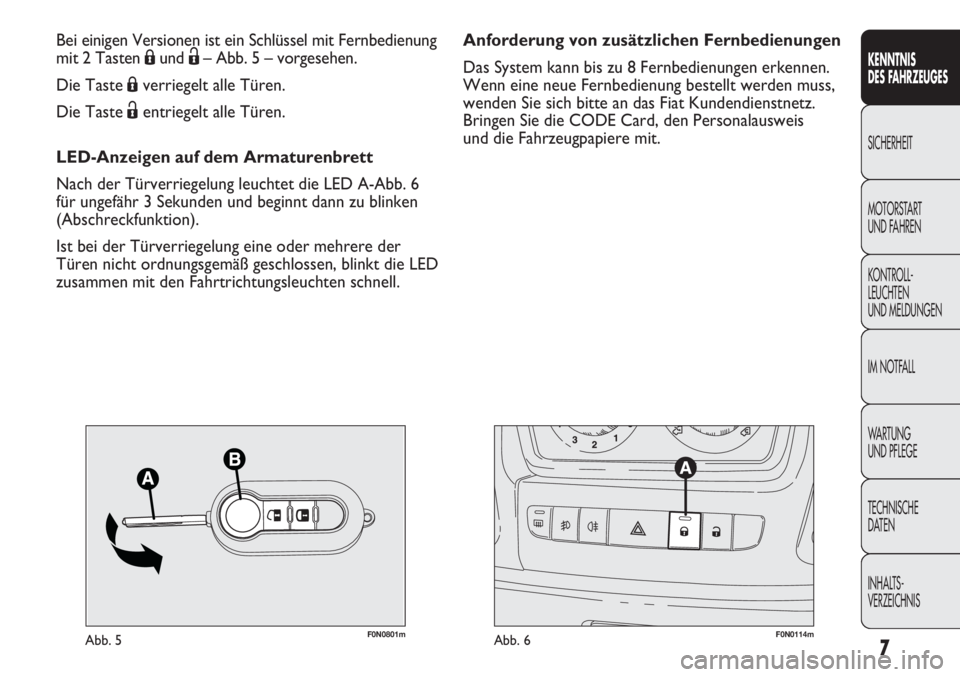

und die Fahrzeugpapiere mit. Bei einigen Versionen ist ein Schlüssel mit Fernbedienung
mit 2 Tasten Áund Ë– Abb. 5 – vorgesehen.
Die Taste Áverriegelt alle Türen.
Die Taste Ëentriegelt alle Türen.
LED-Anzeigen auf dem Armaturenbrett
Nach der Türverriegelung leuchtet die LED A-Abb. 6
für ungefähr 3 Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Ist bei der Türverriegelung eine oder mehrere der
Türen nicht ordnungsgemäß geschlossen, blinkt die LED
zusammen mit den Fahrtrichtungsleuchten schnell.

F0N0802mAbb. 7F0N0337mAbb. 8
MECHANISCHER SCHLÜSSEL Abb. 8
Der Metallteil A des Schlüssels ist fest.
Der Schlüssel dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;

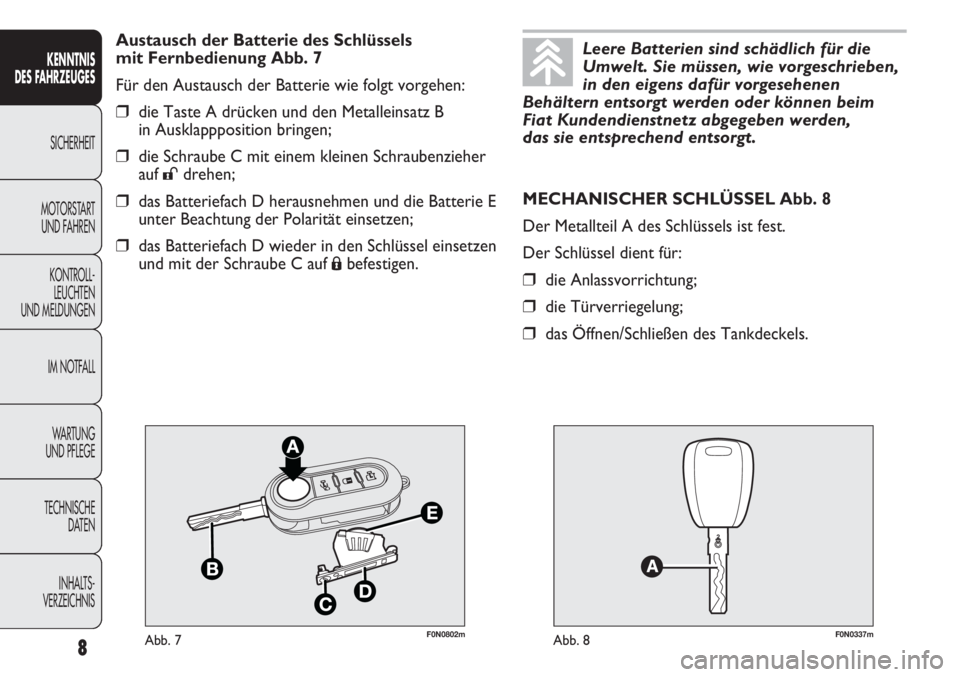

❒das Öffnen/Schließen des Tankdeckels. Austausch der Batterie des Schlüssels
mit Fernbedienung Abb. 7
Für den Austausch der Batterie wie folgt vorgehen:
❒die Taste A drücken und den Metalleinsatz B
in Ausklappposition bringen;
❒die Schraube C mit einem kleinen Schraubenzieher
auf
:drehen;
❒das Batteriefach D herausnehmen und die Batterie E
unter Beachtung der Polarität einsetzen;
❒das Batteriefach D wieder in den Schlüssel einsetzen
und mit der Schraube C auf
Ábefestigen.
8
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Leere Batterien sind schädlich für die
Umwelt. Sie müssen, wie vorgeschrieben,
in den eigens dafür vorgesehenen
Behältern entsorgt werden oder können beim
Fiat Kundendienstnetz abgegeben werden,
das sie entsprechend entsorgt.

9
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

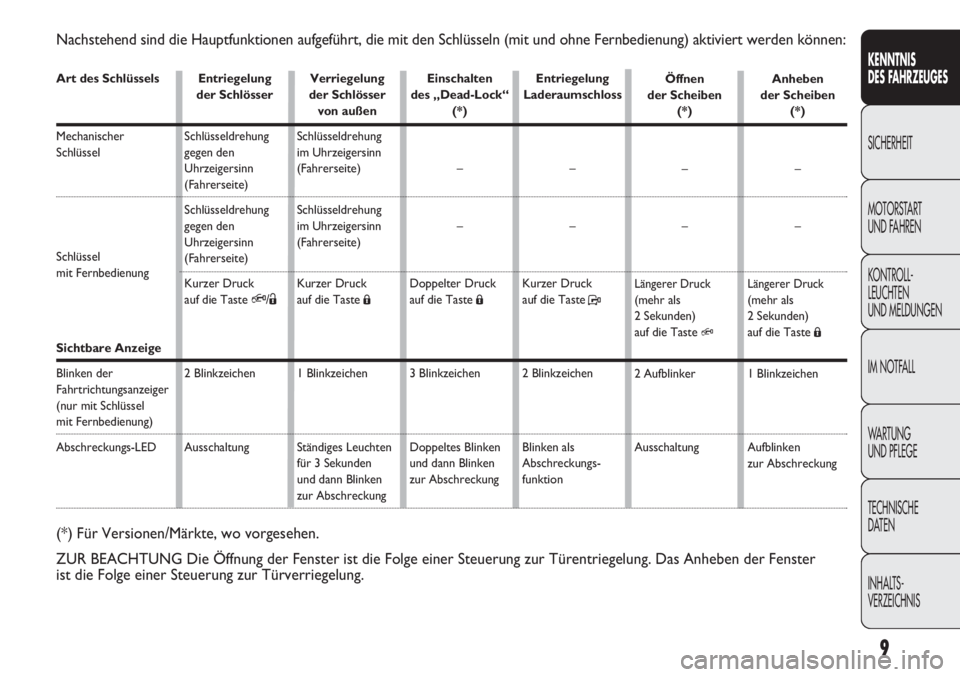

Nachstehend sind die Hauptfunktionen aufgeführt, die mit den Schlüsseln (mit und ohne Fernbedienung) aktiviert werden können:
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Q/Ë
2 Blinkzeichen
AusschaltungVerriegelung
der Schlösser
von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Á
1 Blinkzeichen
Ständiges Leuchten
für 3 Sekunden
und dann Blinken
zur AbschreckungEinschalten
des „Dead-Lock“
(*)
–
–
Doppelter Druck
auf die Taste
Á
3 Blinkzeichen
Doppeltes Blinken
und dann Blinken
zur AbschreckungEntriegelung
Laderaumschloss
–
–
Kurzer Druck
auf die Taste
P
2 Blinkzeichen
Blinken als
Abschreckungs -
funktion
(*) Für Versionen/Märkte, wo vorgesehen.
ZUR BEACHTUNG Die Öffnung der Fenster ist die Folge einer Steuerung zur Türentriegelung. Das Anheben der Fenster
ist die Folge einer Steuerung zur Türverriegelung.
Anheben
der Scheiben
(*)
–
–
Längerer Druck (mehr als
2 Sekunden)
auf die Taste
Á
1 Blinkzeichen
Aufblinken
zur Abschreckung Öffnen
der Scheiben
(*)
–
–
Längerer Druck(mehr als
2 Sekunden)
auf die Taste
Q
2 Aufblinker
Ausschaltung Art des Schlüssels
Mechanischer
Schlüssel
Schlüssel mit Fernbedienung
Sichtbare Anzeige
Blinken der
Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-LED

Es ist dennoch eine Höchstanzahl an
akustischen/visuellen Zyklen vorgesehen; danach nimmt
das System seine normale Kontrollfunktion wieder auf.
ZUR BEACHTUNG Die Funktion der Motorsperre
wird vom FIAT CODE gewährleistet, die sich
automatisch beim Abziehen des Schlüssels aus dem
Zündschloss aktiviert.
EINSCHALTEN DES ALARMSYSTEMS
Halten Sie bei geschlossenen Türen und Kofferraum
und Zündschlüssel in Stellung STOP oder bei
abgezogenem Zündschlüssel den Schlüssel mit
Fernbedienung auf das Fahrzeug gerichtet. Drücken Sie
dann die Taste „Verriegeln“ und lassen Sie diese gleich
wieder los.
Mit Ausnahme von einigen Bestimmungsländern gibt die
Anlage ein akustisches Signal („Beep“) ab und aktiviert
die Türverriegelung.
Vor dem Einschalten der Alarmanlage wird eine
Eigendiagnose durchgeführt: wird eine Störung
ermittelt, gibt das System nochmals ein akustisches
Signal ab.
Schalten Sie in diesem Fall die Alarmanlage durch
Drücken der Taste „Türen/Laderaum entriegeln“ aus,
prüfen Sie, ob die Türen und die Motorhaube
ordnungsgemäß geschlossen sind, und schalten Sie die
Alarmanlage durch Drücken der Taste „Verriegeln“

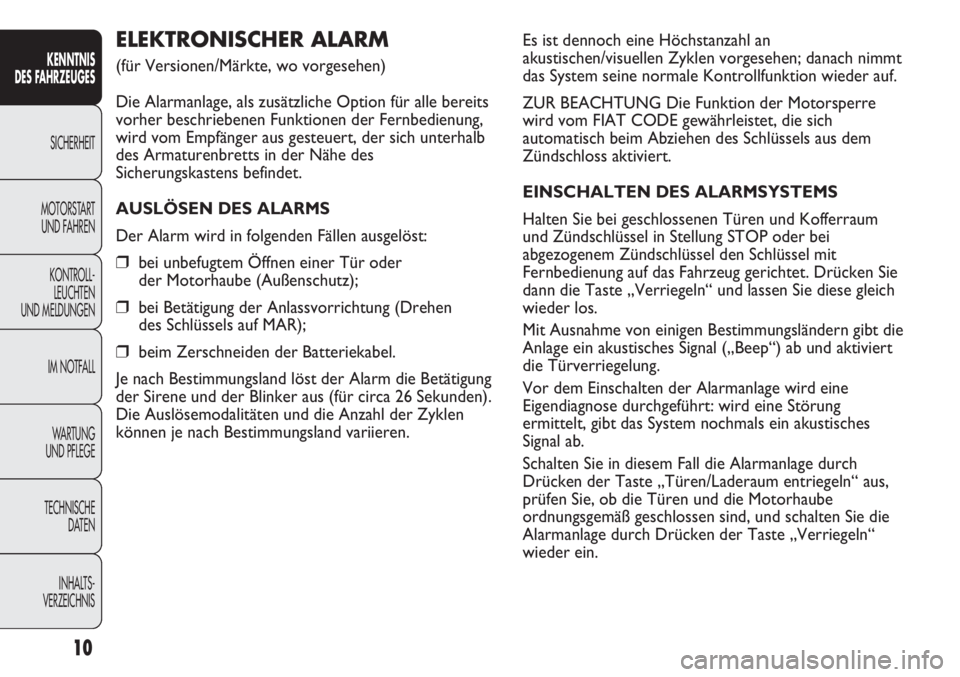

wieder ein.ELEKTRONISCHER ALARM
(für Versionen/Märkte, wo vorgesehen)
Die Alarmanlage, als zusätzliche Option für alle bereits
vorher beschriebenen Funktionen der Fernbedienung,
wird vom Empfänger aus gesteuert, der sich unterhalb
des Armaturenbretts in der Nähe des
Sicherungskastens befindet.
AUSLÖSEN DES ALARMS
Der Alarm wird in folgenden Fällen ausgelöst:
❒bei unbefugtem Öffnen einer Tür oder
der Motorhaube (Außenschutz);
❒bei Betätigung der Anlassvorrichtung (Drehen
des Schlüssels auf MAR);
❒beim Zerschneiden der Batteriekabel.
Je nach Bestimmungsland löst der Alarm die Betätigung
der Sirene und der Blinker aus (für circa 26 Sekunden).
Die Auslösemodalitäten und die Anzahl der Zyklen
können je nach Bestimmungsland variieren.
10
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

11
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

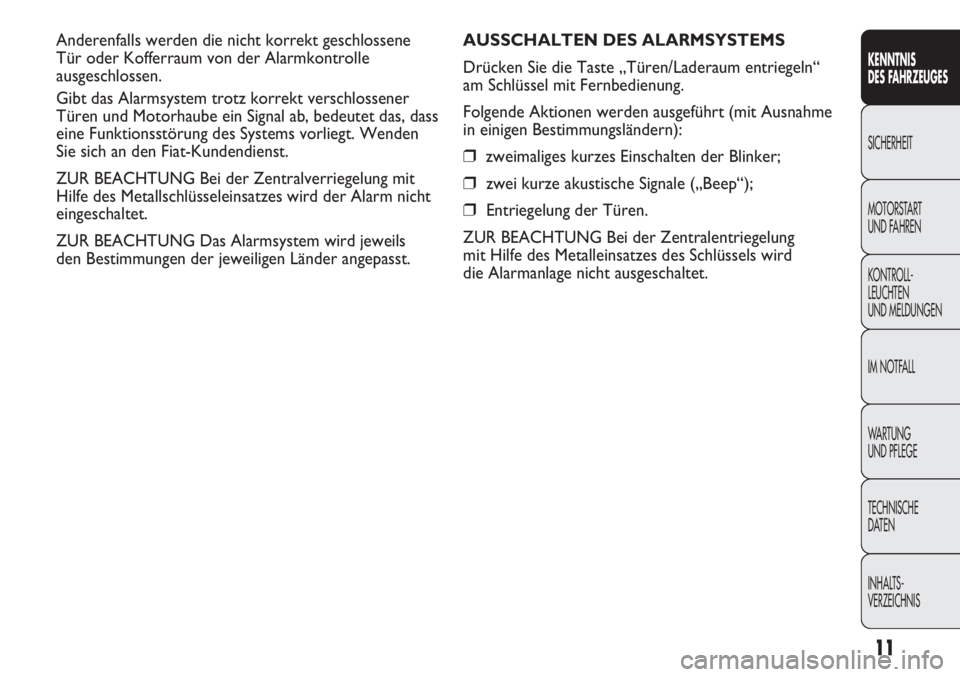

AUSSCHALTEN DES ALARMSYSTEMS
Drücken Sie die Taste „Türen/Laderaum entriegeln“
am Schlüssel mit Fernbedienung.
Folgende Aktionen werden ausgeführt (mit Ausnahme
in einigen Bestimmungsländern):
❒zweimaliges kurzes Einschalten der Blinker;
❒zwei kurze akustische Signale („Beep“);
❒Entriegelung der Türen.
ZUR BEACHTUNG Bei der Zentralentriegelung
mit Hilfe des Metalleinsatzes des Schlüssels wird
die Alarmanlage nicht ausgeschaltet. Anderenfalls werden die nicht korrekt geschlossene
Tür oder Kofferraum von der Alarmkontrolle
ausgeschlossen.
Gibt das Alarmsystem trotz korrekt verschlossener
Türen und Motorhaube ein Signal ab, bedeutet das, dass
eine Funktionsstörung des Systems vorliegt. Wenden
Sie sich an den Fiat-Kundendienst.
ZUR BEACHTUNG Bei der Zentralverriegelung mit
Hilfe des Metallschlüsseleinsatzes wird der Alarm nicht
eingeschaltet.
ZUR BEACHTUNG Das Alarmsystem wird jeweils
den Bestimmungen der jeweiligen Länder angepasst.

ANZEIGE VON EINBRUCHVERSUCHEN
Jeder Einbruchversuch wird durch Aufleuchten
der dafür vorgesehenen Kontrollleuchte
Yauf der
Instrumententafel gemeldet, zusammen mit einer
am Display (wenn vorhanden) angezeigten Meldung
(siehe Kapitel „Kontrollleuchten und Meldungen“).
AUSSCHLUSS DES ALARMS
Für den vollständigen Ausschluss des Alarms
(zum Beispiel bei langer Nichtbenutzung des Fahrzeugs)
schließen Sie einfach das Fahrzeug, indem Sie den
Metallschlüsseleinsatz im Türschloss drehen.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer sind oder ein Defekt
des Systems vorliegt, führen Sie den Schlüssel
in das Zündschloss ein und drehen Sie ihn auf die
Position MAR.
12
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
ANLASSVORRICHTUNG
Der Schlüssel kann in 3 verschiedene Stellungen
gedreht werden Abb. 9:
❒STOP: Motor abgestellt, Schlüssel kann abgezogen
werden, Lenkung ist blockiert. Einige elektrische
Geräte (Radio, Zigarettenanzünder,
Zentralverriegelung) können eingeschaltet werden;
❒MAR: Fahrtposition. Alle elektrischen Vorrichtungen
sind funktionsfähig;
❒AVV: Anlassen des Motors (nicht feste Position).
Der Anlassschalter ist mit einem elektronischen
Sicherheitssystem versehen, wodurch bei nicht
Anspringen des Motors der Schlüssel zuerst auf STOP
gestellt werden muss, bevor der Anlassvorgang
wiederholt werden kann.
F0N0007mAbb. 9
