2011 FIAT DUCATO Betriebsanleitung (in German)

205
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

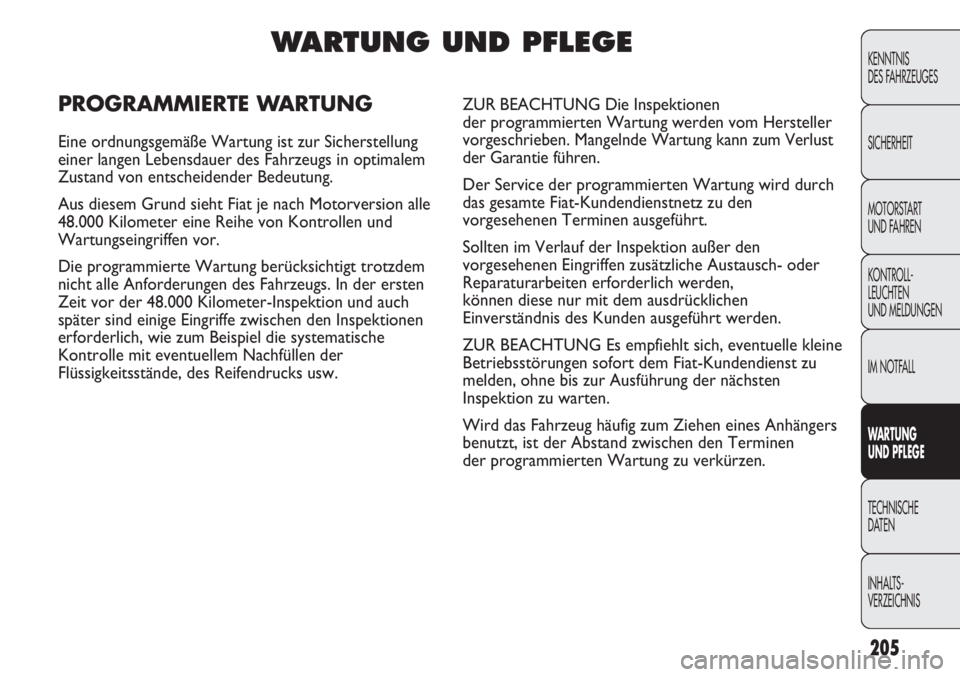

WARTUNG UND PFLEGE
PROGRAMMIERTE WARTUNG
Eine ordnungsgemäße Wartung ist zur Sicherstellung
einer langen Lebensdauer des Fahrzeugs in optimalem
Zustand von entscheidender Bedeutung.
Aus diesem Grund sieht Fiat je nach Motorversion alle
48.000 Kilometer eine Reihe von Kontrollen und
Wartungseingriffen vor.
Die programmierte Wartung berücksichtigt trotzdem
nicht alle Anforderungen des Fahrzeugs. In der ersten
Zeit vor der 48.000 Kilometer-Inspektion und auch
später sind einige Eingriffe zwischen den Inspektionen
erforderlich, wie zum Beispiel die systematische
Kontrolle mit eventuellem Nachfüllen der
Flüssigkeitsstände, des Reifendrucks usw.ZUR BEACHTUNG Die Inspektionen
der programmierten Wartung werden vom Hersteller
vorgeschrieben. Mangelnde Wartung kann zum Verlust
der Garantie führen.
Der Service der programmierten Wartung wird durch
das gesamte Fiat-Kundendienstnetz zu den
vorgesehenen Terminen ausgeführt.
Sollten im Verlauf der Inspektion außer den
vorgesehenen Eingriffen zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit dem ausdrücklichen
Einverständnis des Kunden ausgeführt werden.
ZUR BEACHTUNG Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem Fiat-Kundendienst zu
melden, ohne bis zur Ausführung der nächsten
Inspektion zu warten.
Wird das Fahrzeug häufig zum Ziehen eines Anhängers
benutzt, ist der Abstand zwischen den Terminen
der programmierten Wartung zu verkürzen.

206
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●●

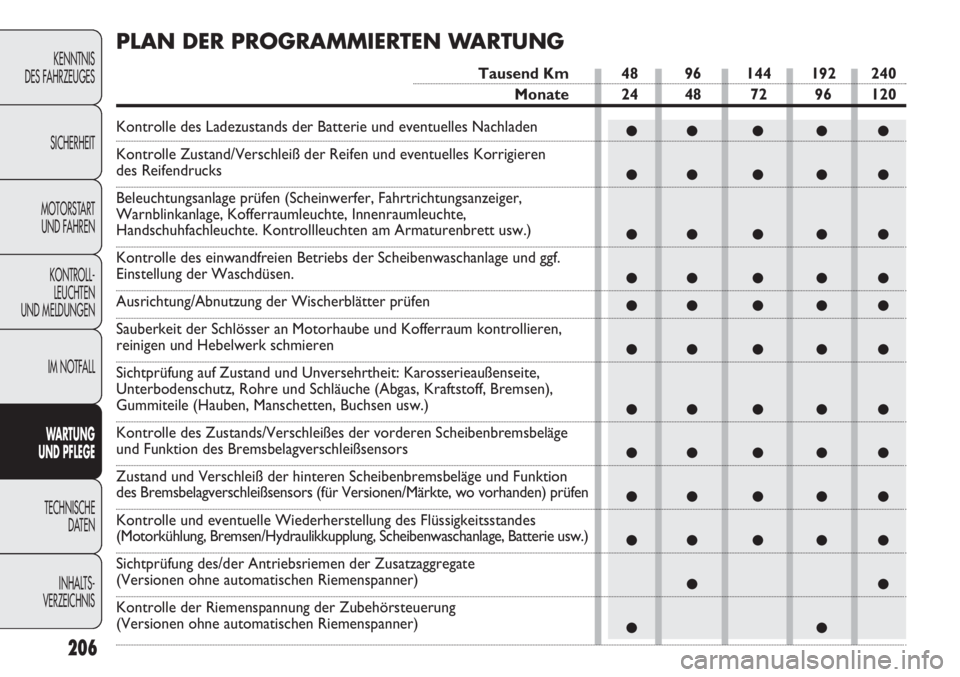

PLAN DER PROGRAMMIERTEN WARTUNG
Tausend Km 48 96 144 192 240
Monate 24 48 72 96 120
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen
Kontrolle Zustand/Verschleiß der Reifen und eventuelles Korrigieren
des Reifendrucks
Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten am Armaturenbrett usw.)
Kontrolle des einwandfreien Betriebs der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.
Ausrichtung/Abnutzung der Wischerblätter prüfen
Sauberkeit der Schlösser an Motorhaube und Kofferraum kontrollieren,
reinigen und Hebelwerk schmieren
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Kontrolle des Zustands/Verschleißes der vorderen Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors
Zustand und Verschleiß der hinteren Scheibenbremsbeläge und Funktion
des Bremsbelagverschleißsensors (für Versionen/Märkte, wo vorhanden) prüfen
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, Bremsen/Hydraulikkupplung, Scheibenwaschanlage, Batterie usw.)
Sichtprüfung des/der Antriebsriemen der Zusatzaggregate
(Versionen ohne automatischen Riemenspanner)
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)

207
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●● ● ● ●
●●
●● ● ● ●

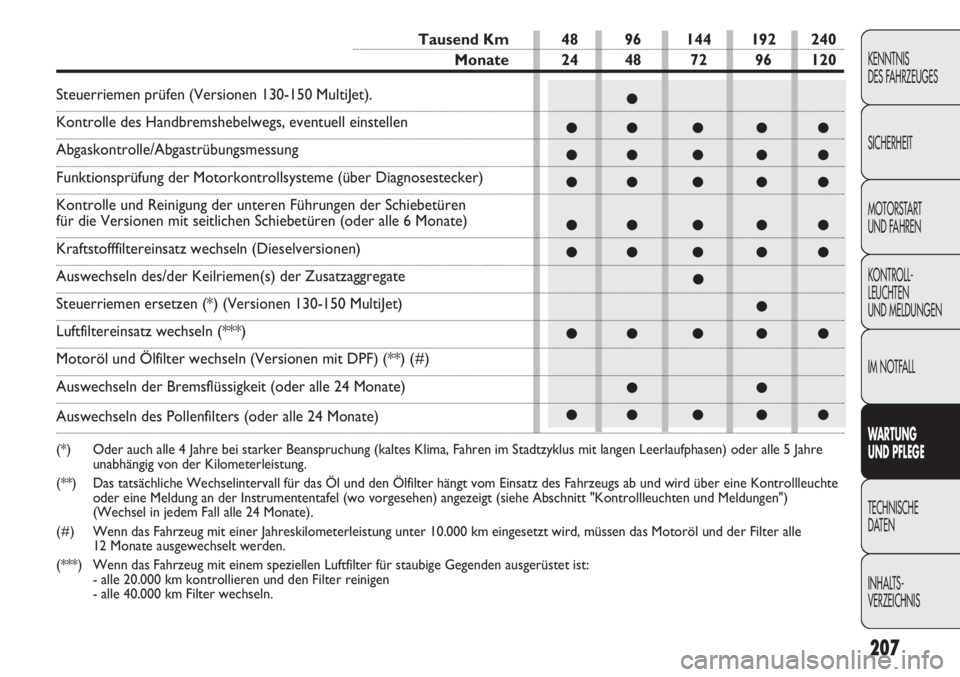

Tausend Km 48 96 144 192 240
Monate 24 48 72 96 120
Steuerriemen prüfen (Versionen 130-150 MultiJet).
Kontrolle des Handbremshebelwegs, eventuell einstellen
Abgaskontrolle/Abgastrübungsmessung
Funktionsprüfung der Motorkontrollsysteme (über Diagnosestecker)
Kontrolle und Reinigung der unteren Führungen der Schiebetüren
für die Versionen mit seitlichen Schiebetüren (oder alle 6 Monate)
Kraftstofffiltereinsatz wechseln (Dieselversionen)
Auswechseln des/der Keilriemen(s) der Zusatzaggregate
Steuerriemen ersetzen (*) (Versionen 130-150 MultiJet)
Luftfiltereinsatz wechseln (***)
Motoröl und Ölfilter wechseln (Versionen mit DPF) (**) (#)
Auswechseln der Bremsflüssigkeit (oder alle 24 Monate)
Auswechseln des Pollenfilters (oder alle 24 Monate)
(*) Oder auch alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fahren im Stadtzyklus mit langen Leerlaufphasen) oder alle 5 Jahre
unabhängig von der Kilometerleistung.
(**) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte
oder eine Meldung an der Instrumententafel (wo vorgesehen) angezeigt (siehe Abschnitt "Kontrollleuchten und Meldungen")
(Wechsel in jedem Fall alle 24 Monate).
(#) Wenn das Fahrzeug mit einer Jahreskilometerleistung unter 10.000 km eingesetzt wird, müssen das Motoröl und der Filter alle
12 Monate ausgewechselt werden.
(***) Wenn das Fahrzeug mit einem speziellen Luftfilter für staubige Gegenden ausgerüstet ist:
- alle 20.000 km kontrollieren und den Filter reinigen
- alle 40.000 km Filter wechseln.

EINSATZ DES FAHRZEUGS UNTER
ERSCHWERTEN BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter folgenden
erschwerten Bedingungen benutzt wird:
❒Anhängerbetrieb oder Ziehen eines Wohnwagens;
❒staubige Straßen;
❒wiederholte Kurzstrecken (unter 7–8 km)
bei Außentemperatur unter Null;
❒häufiges Laufen des Motors bei niedrigsten
Drehzahlen oder Langstreckenfahrten bei geringer
Geschwindigkeit oder nach längerem Stillstand;
müssen folgende Kontrollen häufiger ausgeführt
werden, als im Plan der programmierten Wartung
angegeben ist:
❒Kontrolle des Zustandes/Verschleißes der vorderen
Scheibenbremsbeläge;
❒Kontrolle des Reinigungszustands der Schlösser von
Kofferraum und Motorhaube, Reinigung und
Schmierung der Hebel;
❒Sichtkontrolle des Zustands von: Motor, Getriebe,
Kraftübertragung, Rohrleitungen (Auspuff
– Kraftstoffversorgung – Bremsen), Gummielemente
(Kappen – Muffen – Buchsen usw.);
❒Ladezustand der Batterie und Säurestand
(Elektrolyt) kontrollieren;
❒Sichtprüfung Antriebsriemen der Zusatzaggregate;
❒Kontrolle und eventueller Ersatz des Motoröls und des
Ölfilters.
PERIODISCHE KONTROLLEN
Vor langen Reisen prüfen und ggf. auffüllen:
❒Stand der Motorkühlflüssigkeit;
❒Stand der Bremsflüssigkeit;
❒Stand der Scheibenwaschflüssigkeit;
❒Reifendruck und -zustand;
❒Funktion der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinker usw.);
❒Funktion der Scheibenwisch-/Waschanlage
und Position/Verschleiß der Wischerblätter an
Front- und Heckscheibe.
Um sicherzustellen, dass das Fahrzeug immer in einem
guten Zustand ist und vorschriftsmäßig gewartet wurde,
ist es empfehlenswert, die aufgeführten Arbeiten
fristgerecht durchzuführen (am Besten alle 1000 km und
alle 3000 km für die Kontrolle und das eventuelle
Nachfüllen des Motoröls).
208
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

KONTROLLE
DER FÜLLSTÄNDE
209
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Abb. 216 – Versionen 130 Multijet – 150 Multijet
Rauchen Sie nie bei
Arbeiten am
Motorraum: es könnten
brennbare Gase und Dämpfe
vorhanden sein und somit
Brandgefahr bestehen.
ACHTUNG
Zur Beachtung,
verwechseln Sie beim
Nachfüllen die
verschiedenen Flüssigkeiten
nicht: sie sind alle untereinander
unverträglich und das Fahrzeug
könnte schwer beschädigt
werden.
1. Motorkühlmittel
2. Servolenkflüssigkeit
3. Scheibenwaschflüssigkeit
4. Bremsflüssigkeit
5. Motoröl
F0N0100m

210
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Zur Beachtung,
verwechseln Sie beim
Nachfüllen die
verschiedenen Flüssigkeiten
nicht: sie sind alle untereinander
unverträglich und das Fahrzeug
könnte schwer beschädigt
werden.
1. Motorkühlmittel
2. Servolenkflüssigkeit
3. Scheibenwaschflüssigkeit
4. Bremsflüssigkeit
5. Motoröl
Abb. 217 – Versionen 180 Multijet Power
Rauchen Sie nie bei
Arbeiten am
Motorraum: es könnten
brennbare Gase und Dämpfe
vorhanden sein und somit
Brandgefahr bestehen.
ACHTUNG
F0N0210m

F0N0211mAbb. 219 – Versionen 180 Multijet PowerF0N0102mAbb. 218 – Versionen 130 – 150 Multijet
Sollte der Ölstand gleich oder sogar unter der
Markierung MIN liegen, ist Öl durch den Einfüllstutzen
bis zur Markierung MAX nachzufüllen.
Der Ölstand darf nie oberhalb der Markierung MAX
liegen. MOTORÖL Abb. 218-219
Die Kontrolle des Ölstands muss bei gerade stehendem
Fahrzeug und einige Minuten (ca. 5) nach dem Abstellen
des Motors erfolgen.
Der Ölstand muss zwischen den Markierungen MIN
und MAX am Peilstab B liegen.
Der Abstand zwischen MIN und MAX entspricht etwa
1 Liter Öl.
211
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

212
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
ÖLVERBRAUCH
Der maximale Ölverbrauch liegt bei etwa 400 Gramm
je 1.000 Km.
In der ersten Nutzungszeit des Fahrzeugs befindet sich
der Motor in der Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den ersten 5.000–
6.000 km als stabil zu betrachten.
ZUR BEACHTUNG Der Ölverbrauch hängt von der
Fahrweise und den Verwendungsbedingungen
des Fahrzeugs ab.
ZUR BEACHTUNG Nach Hinzufügung oder Wechsel
des Öls ist vor dem Messen des Ölstandes der Motor
für einige Sekunden laufen zu lassen und bis zum
Messen noch einige Minuten nach seinem Abstellen zu
warten.
Bei warmem Motor sehr vorsichtig
im Motorraum arbeiten:
Verbrennungsgefahr. Immer bedenken, dass sich
der Elektrolüfter bei warmem Motor in
Bewegung setzen kann: Verletzungsgefahr.
Vorsicht bei nicht am Körper anliegenden
Schals, Krawatten und Kleidungsstücken: Sie
könnten von drehenden Teilen mitgezogen
werden.
ACHTUNG
Kein Öl mit unterschiedlichen
Eigenschaften als die vom vorhandenen
Motoröl nachfüllen.
Das Altöl und der gebrauchte Ölfilter
enthalten umweltschädliche Stoffe. Zum
Wechsel von Öl und Filtern empfehlen
wir, sich an das Fiat-Kundendienstnetz zu
wenden, das zur Entsorgung von Altöl und
gebrauchten Filtern unter Beachtung der
geltenden Umwelt- und Gesetzesvorschriften
ausgerüstet ist.
