F0N0051mAbb. 89

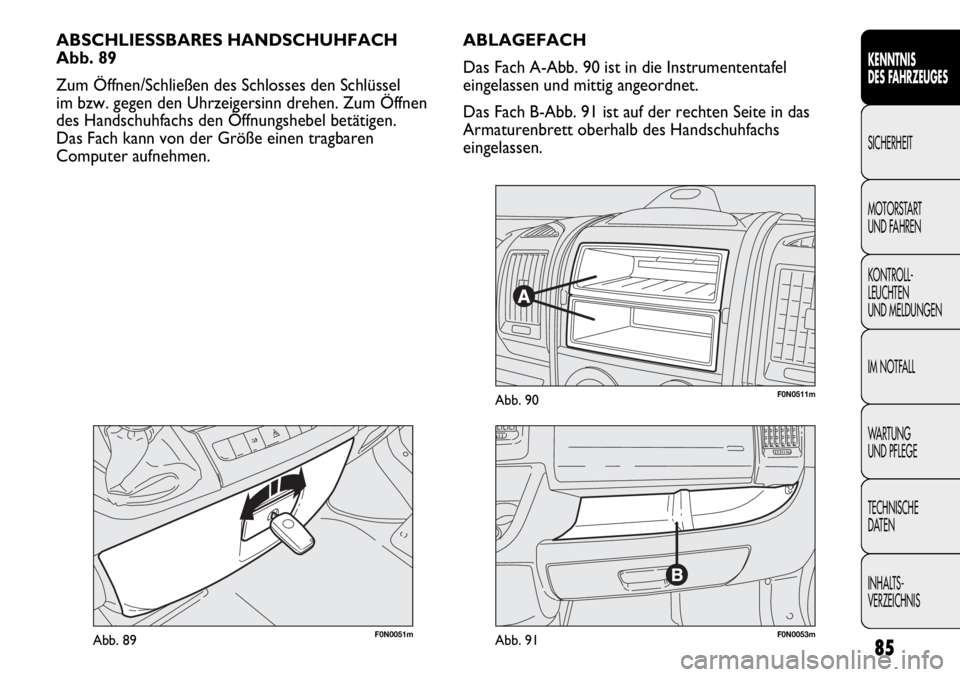

ABSCHLIESSBARES HANDSCHUHFACH
Abb. 89
Zum Öffnen/Schließen des Schlosses den Schlüssel
im bzw. gegen den Uhrzeigersinn drehen. Zum Öffnen
des Handschuhfachs den Öffnungshebel betätigen.
Das Fach kann von der Größe einen tragbaren
Computer aufnehmen.ABLAGEFACH
Das Fach A-Abb. 90 ist in die Instrumententafel
eingelassen und mittig angeordnet.
Das Fach B-Abb. 91 ist auf der rechten Seite in das
Armaturenbrett oberhalb des Handschuhfachs
eingelassen.
F0N0511mAbb. 90
F0N0053mAbb. 91

F0N0128mAbb. 92F0N0134mAbb. 93
STAUFACH UNTER DEM
BEIFAHRERSITZ – Abb. 93
Zum Gebrauch des Fachs wie folgt vorgehen:
❒Die Klappe A öffnen und wie abgebildet entfernen;
❒Den Absperrgriff B gegen den Uhrzeigersinn drehen
und abnehmen, damit das Staufach herausgenommen
werden kann.
86
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
TÜRFÄCHER Abb. 92
In die Verkleidung jeder Tür sind die Ablagefächer/
Dokumentenfächer eingelassen.

HINTERE TRENNWAND – Abb. 94
Das Fahrzeug kann mit einer geschlossenen hinteren
Trennwand oder einer Trennwand mit Schiebefenster
ausgestattet werden.
Zum Öffnen bzw. Schließen des Schiebefensters
den entsprechenden Knopf A betätigen.
Bei speziellen Ausstattungen ist ein Schutzgitter
vorgesehen, das sich am Fenster der Trennwand im
Laderaum befindet.
F0N0218mAbb. 94
GETRÄNKEHALTER – DOSENHALTER
– Abb. 95
Die als Getränkehalter – Dosenhalter vorgesehene
Vertiefung befindet sich am mittleren Teil des
Armaturenbretts.
87
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0054mAbb. 95

F0N0146mAbb. 97F0N0055mAbb. 96
ASCHENBECHER Abb. 97
Er besteht aus einem herausziehbaren
Kunststoffbehälter, der in der als Getränke-
/Dosenhalter vorgesehenen Vertiefung im mittleren Teil
des Armaturenbretts eingesetzt werden kann.
ZUR BEACHTUNG Der Aschenbecher ist kein
Papierkorb: Das Papier könnte bei Berührung mit
Zigarettenstummeln Feuer fangen. ZIGARETTENANZÜNDER Abb. 96
Er befindet sich am mittleren Teil des Armaturenbretts.
Um den Zigarettenanzünder bei Schlüssel auf MAR zu
aktivieren, drücken Sie die Taste am
Zigarettenanzünder.
Nach etwa 15 Sekunden kehrt die Taste automatisch in
die Ausgangsstellung zurück und der
Zigarettenanzünder ist einsatzbereit.
ZUR BEACHTUNG Überprüfen Sie immer, dass sich
der Zigarettenanzünder ausgeschaltet hat.
88
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Der Zigarettenanzünder erreicht hohe
Temperaturen. Gehen Sie daher
vorsichtig damit um und verhindern Sie, dass er
von Kindern benutzt wird: Brand- und/oder
Verbrennungsgefahr.
ACHTUNG

F0N0057mAbb. 99F0N0056mAbb. 98
SONNENBLENDEN Abb. 98
Sie befinden sich seitlich neben dem inneren
Rückspiegel.
Sie können frontal und seitlich ausgerichtet werden.
Bei einigen Fahrzeugversionen ist die Sonnenblende des
Beifahrers mit einem Kosmetikspiegel ausgestattet
werden.
89
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
STECKDOSE Abb. 99
(für Versionen/Märkte, wo vorgesehen)
Die Steckdose befindet sich in der Mitte des
Armaturenbrettes neben dem Zigarettenanzünder.
Zur Benutzung der Steckdose den Verschluss A öffnen.

90
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
SCHREIBPULT – Abb. 100
(für Versionen/Märkte, wo vorgesehen)
In der Mitte des Armaturenbretts befindet sich
oberhalb vom Einbauraum des Autoradios eine
Schreibunterlage A. Bei einigen Versionen kann diese
Schreibunterlage als Lesepult verwendet werden, indem
der hintere Teil angehoben und wie in der Abbildung
gezeigt am Armaturenbrett abgestützt wird.
Bei Versionen mit Beifahrerairbag ist die
Schreibunterlage fest.
Die Schreibunterlage während der Fahrt
nicht im aufgerichteten Zustand
benutzen.
ACHTUNG
ABLAGEREGAL OBERHALB DER KABINE
Abb. 101
(für Versionen/Märkte, wo vorgesehen)
Der Stauraum befindet sich über der Fahrerkabine und
ist zur Ablage von leichten Gegenständen vorgesehen.
Maximal zulässige Belastung:
– lokal ................................................................................10 kg
– verteilt auf der ganzen Regalfläche .........................20 kg
F0N0058mAbb. 100F0N0190mAbb. 101

91
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
OBERES ABLAGEFACH IN DER KABINE
Abb. 102 (für Versionen/Märkte, wo vorgesehen)
Das Ablagefach befindet sich oberhalb der
Sonnenblenden und ist vorgesehen, um möglichst
schnell leichte Gegenstände ablegen zu können
(beispielsweise Dokumente, Straßenkarten usw.).
KLAPPE AN DER BANK – Abb. 103
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch an der Lasche A ziehen und den
Klapptisch ausklappen.
Am Klapptisch befinden sich zwei Vertiefungen als
Getränkehalter und eine Unterlage mit Federklemme
zum Halten von Dokumenten.
VORRÜSTUNG FÜR DIE INSTALLATION
EINES TRAGBAREN NAVIGATIONSSYSTEMS
Abb. 104 (für Versionen/Märkte, wo vorgesehen)
Sie befindet sich im Instrumententafelbereich am
abgebildeten Punkt für den Anschluss des mobilen
Navigators.
F0N0191mAbb. 102
F0N0149mAbb. 103
F0N0512mAbb. 104
Die tragbaren Navigationsgeräte, die in
den Sitz in Abbildung 104 eingesteckt
werden, sind mit einer mechanischen
Aushakvorrichtung versehen, die durch Drücken
der beiden seitlichen Knöpfe am Fuß aktiviert
werden kann. Wird die Aushakvorrichtung nicht
betätigt, kann dies den Sitz des
Navigationsgerätes beschädigen.

F0N0217mAbb. 105F0N0214mAbb. 106
Das Display für die Heckkamera ist so eingestellt, das
es wie ein Spiegel anzeigt. Nach dem Gebrauch muss
das Display im Bereich der oberen Ablage wieder
geschlossen werden.
AKTIVIERUNG
Die Anlage wird aktiviert, wenn der Schlüssel
eingesteckt ist und der Rückwärtsgang eingelegt wird
oder durch Drücken der dafür vorgesehenen Taste.
Wenn sich das Fahrzeug bewegt, beispielsweise bei
einem Einparkmanöver, funktioniert die Anlage bis zu
einer Geschwindigkeit von etwa 15 km/h und
deaktiviert sich, wenn etwa 18 km/h überschritten
werden, wobei das Bild noch für etwa 5 Sekunden auf
dem Display angezeigt wird. SYSTEM TELEKAMERA UND DISPLAY
FÜR SICHT HINTEN
(für Versionen/Märkte, wo vorgesehen)
Die Anlage der Einparkkamera Abb. 105 erlaubt dem
Fahrer über ein Display A-Abb. 106 im Innenraum
die Sicht auf den Bereich hinter dem Fahrzeug.
Die Anlage besteht aus einer Videokamera in einem
Kunststoffgehäuse, das am hinteren Dachquerträger
angebracht ist, in dem sich auch die dritte Bremsleuchte
befindet, sowie aus einem Display, das sich in einem
Kunststoffgehäuse im Bereich der oberen Ablage
befindet.
Am Display befinden sich Tasten (On/Off, Helligkeit,
Hintergrundbeleuchtung). Zum Gebrauch muss
die Entriegelungstaste gedrückt und das Display in die
geöffnete Position gebracht werden.
