2011 FIAT DUCATO Betriebsanleitung (in German)

21
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Tag
JahrMonat
Deutsch
Français
English
Español
Italiano
Nederland
Português Beispiel:

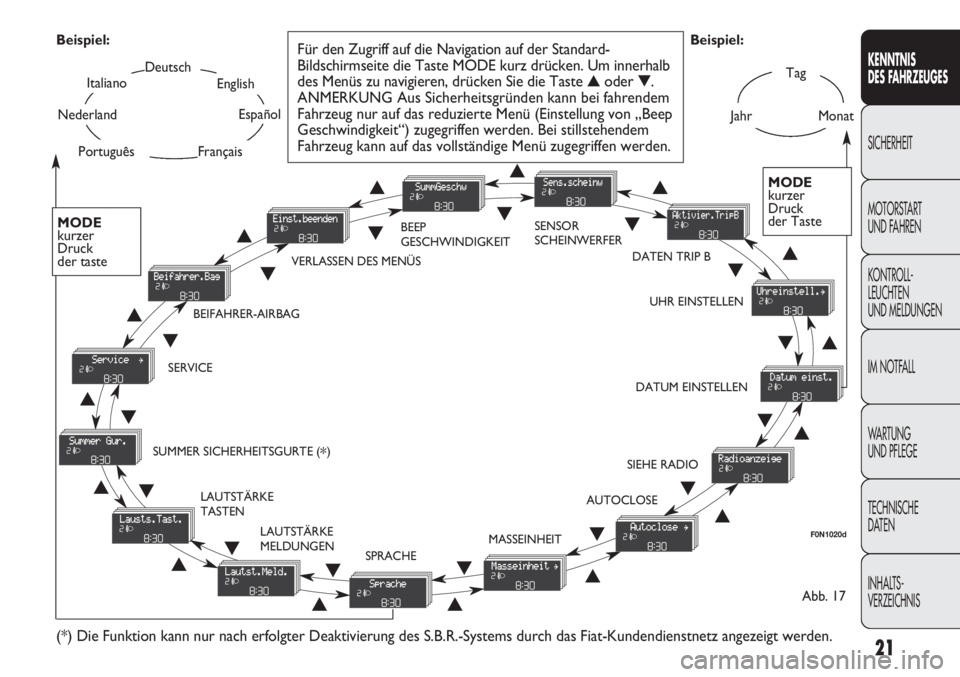

Abb. 17 Beispiel:
Für den Zugriff auf die Navigation auf der Standard-
Bildschirmseite die Taste MODE kurz drücken. Um innerhalb
des Menüs zu navigieren, drücken Sie die Taste ▲oder ▼.
ANMERKUNG Aus Sicherheitsgründen kann bei fahrendem
Fahrzeug nur auf das reduzierte Menü (Einstellung von „Beep
Geschwindigkeit“) zugegriffen werden. Bei stillstehendem
Fahrzeug kann auf das vollständige Menü zugegriffen werden.
F0N1020d
MODE
kurzer
Druck
der Taste
▲
▼
VERLASSEN DES MENÜSBEEP
GESCHWINDIGKEITSENSOR
SCHEINWERFER
UHR EINSTELLEN
DATUM EINSTELLEN
SIEHE RADIO
AUTOCLOSE
MASSEINHEIT
SPRACHE LAUTSTÄRKE
MELDUNGEN LAUTSTÄRKE
TASTEN SUMMER SICHERHEITSGURTE (
*) SERVICEBEIFAHRER-AIRBAG
(*) Die Funktion kann nur nach erfolgter Deaktivierung des S.B.R.-Systems durch das Fiat-Kundendienstnetz angezeigt werden.
DATEN TRIP B
MODE
kurzer
Druck
der taste
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

Wenn die Einstellung gelöscht werden soll, gehen Sie
so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheint blinkend (On);
– die Taste
▼drücken, auf dem Display erscheint
blinkend (Off);
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Hebel für die Einstellung
der Scheinwerfersensibilität
(für Versionen/Märkte, wo vorgesehen)
Mit dieser Funktion kann die Empfindlichkeit des
Sensors für die Scheinwerfer eingestellt werden
(in 3 Stufen).
Um die gewünschte Empfindlichkeitsstufe einzustellen,
gehen Sie bitte wie folgt vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend die zuvor eingestellte „Empfindlichkeitsstufe“
anzeigt;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung

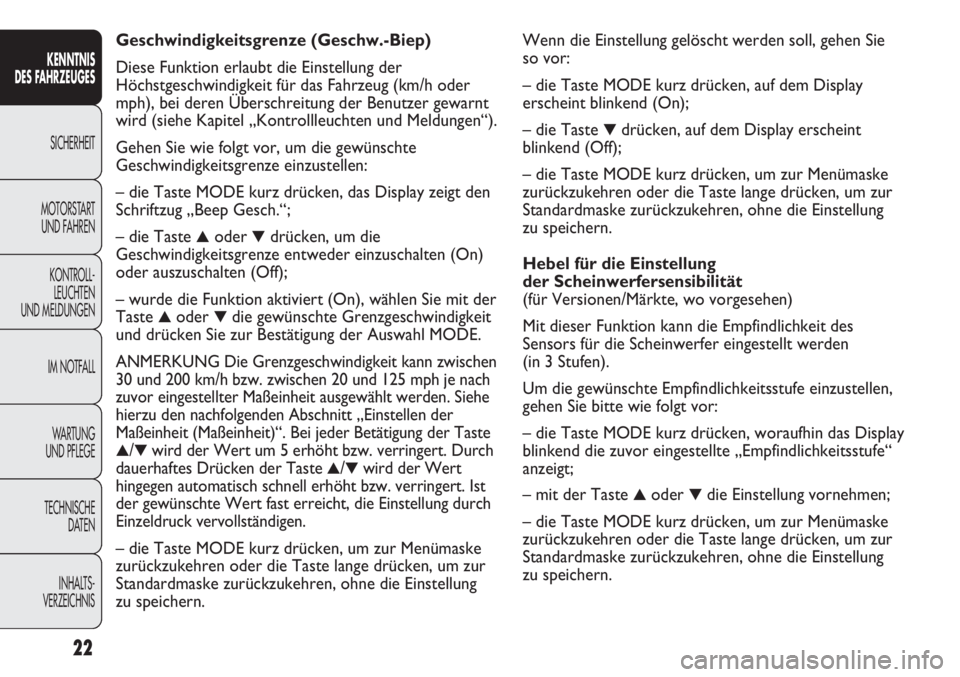

zu speichern. Geschwindigkeitsgrenze (Geschw.-Biep)
Diese Funktion erlaubt die Einstellung der
Höchstgeschwindigkeit für das Fahrzeug (km/h oder
mph), bei deren Überschreitung der Benutzer gewarnt
wird (siehe Kapitel „Kontrollleuchten und Meldungen“).
Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– die Taste MODE kurz drücken, das Display zeigt den
Schriftzug „Beep Gesch.“;
– die Taste
▲oder ▼drücken, um die
Geschwindigkeitsgrenze entweder einzuschalten (On)
oder auszuschalten (Off);
– wurde die Funktion aktiviert (On), wählen Sie mit der
Taste
▲oder ▼die gewünschte Grenzgeschwindigkeit
und drücken Sie zur Bestätigung der Auswahl MODE.
ANMERKUNG
Die Grenzgeschwindigkeit kann zwischen
30 und 200 km/h bzw. zwischen 20 und 125 mph je nach
zuvor eingestellter Maßeinheit ausgewählt werden. Siehe
hierzu den nachfolgenden Abschnitt „Einstellen der
Maßeinheit (Maßeinheit)“. Bei jeder Betätigung der Taste
▲/▼wird der Wert um 5 erhöht bzw. verringert. Durch
dauerhaftes Drücken der Taste
▲/▼wird der Wert
hingegen automatisch schnell erhöht bzw. verringert. Ist
der gewünschte Wert fast erreicht, die Einstellung durch
Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
22
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

23
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
– Bei Aufruf des Untermenüs „Uhrzeit“:die Taste MODE
kurz drücken. Auf dem Display erscheinen blinkend
die „Stunden“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Minutenanzeige auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– bei Aufruf des Untermenüs „Format“:die Taste MODE
kurz drücken, auf dem Display erscheint blinkend
die Anzeigemodalität;
– mit der Taste
▲oder ▼die Auswahl des
Anzeigemodus „24h“ oder „12h“ vornehmen.
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne
zu speichern.
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Einschalten Trip B (Daten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw.
das Ausschalten (Off) der Anzeige von Trip B
(Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip
Computer“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (abhängig davon, was
zuvor eingestellt war);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellung der Uhr (Uhrzeit einstellen)
Diese Funktion ermöglicht die Einstellung der Uhrzeit
über zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit“
und „Format“;
– mit der Taste
▲oder ▼zwischen den beiden
Untermenüs wechseln;

Wiederholung Audioinformationen
(Siehe Radio)
Mit dieser Funktion ist es möglich, auf dem Display
die Informationen für das Radio anzuzeigen.
– Radio: Frequenz oder RDS-Informationen des
gewählten Senders, Aktivierung des automatischen
Suchlaufs oder AutoSTore;
– CD Audio, CD MP3: Nummer des Titels;
– CD-Wechsler: CD-Nummer und -Titel;
Um die Autoradioinformationen auf dem Display
anzuzeigen (On) oder auszublenden (Off), wie folgt
vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mittels der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Automatische Zentralverriegelung
bei fahrendem Fahrzeug (Autoclose)
Diese Funktion ermöglicht bei Aktivierung (ON)
die automatische Verriegelung der Türen, wenn
das Fahrzeug eine Geschwindigkeit von 20 km/h
überschreitet. Datum einstellen (Datum einst.)
Diese Funktion ermöglicht die Aktualisierung
des Datums (Tag – Monat – Jahr).
Das Datum wie folgt aktualisieren:
– nach kurzer Betätigung der Taste MODE blinkt
die Tagesanzeige (tt) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Monatsanzeige (mm) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Jahresanzeige (jjjj) auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen.
ANMERKUNG Bei jeder Betätigung der Taste
▲oder
▼wird der Wert um eine Einheit erhöht bzw.
verringert. Wenn die Taste gedrückt gehalten wird,
erfolgt eine automatische schnelle Zu- oder Abnahme.
Ist der gewünschte Wert fast erreicht, die Einstellung
durch Einzeldruck vervollständigen.
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
24
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

25
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

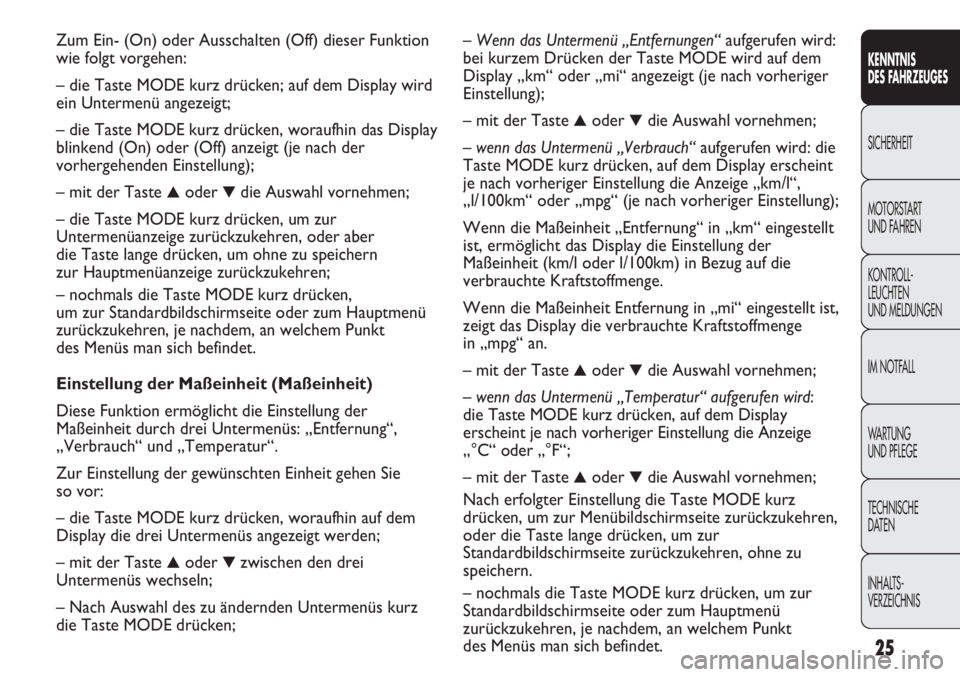

–Wenn das Untermenü „Entfernungen“aufgerufen wird:
bei kurzem Drücken der Taste MODE wird auf dem
Display „km“ oder „mi“ angezeigt (je nach vorheriger
Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Verbrauch“aufgerufen wird: die
Taste MODE kurz drücken, auf dem Display erscheint
je nach vorheriger Einstellung die Anzeige „km/l“,
„l/100km“ oder „mpg“ (je nach vorheriger Einstellung);
Wenn die Maßeinheit „Entfernung“ in „km“ eingestellt
ist, ermöglicht das Display die Einstellung der
Maßeinheit (km/l oder l/100km) in Bezug auf die
verbrauchte Kraftstoffmenge.
Wenn die Maßeinheit Entfernung in „mi“ eingestellt ist,
zeigt das Display die verbrauchte Kraftstoffmenge
in „mpg“ an.
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– wenn das Untermenü „Temperatur“ aufgerufen wird:
die Taste MODE kurz drücken, auf dem Display
erscheint je nach vorheriger Einstellung die Anzeige
„°C“ oder „°F“;
– mit der Taste
▲oder ▼die Auswahl vornehmen;
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne zu
speichern.
– nochmals die Taste MODE kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Zum Ein- (On) oder Ausschalten (Off) dieser Funktion
wie folgt vorgehen:
– die Taste MODE kurz drücken; auf dem Display wird
ein Untermenü angezeigt;
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (je nach der
vorhergehenden Einstellung);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur
Untermenüanzeige zurückzukehren, oder aber
die Taste lange drücken, um ohne zu speichern
zur Hauptmenüanzeige zurückzukehren;
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet.
Einstellung der Maßeinheit (Maßeinheit)
Diese Funktion ermöglicht die Einstellung der
Maßeinheit durch drei Untermenüs: „Entfernung“,
„Verbrauch“ und „Temperatur“.
Zur Einstellung der gewünschten Einheit gehen Sie
so vor:
– die Taste MODE kurz drücken, woraufhin auf dem
Display die drei Untermenüs angezeigt werden;
– mit der Taste
▲oder ▼zwischen den drei
Untermenüs wechseln;
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;

Einstellung der Lautstärke der Tastenbetätigung
(Lautst. Tast.)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals, das beim Drücken
der Tasten MODE,
▲ und ▼abgegeben wird.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Aktivierung des Summers für SBR-Meldung
(Summer Sicherheitsg.)
Die Funktion kann nur nach erfolgter Deaktivierung
des S.B.R.-Systems durch das Fiat Kundendienstnetz
angezeigt werden (siehe Kapitel „Sicherheit“
im Abschnitt „S.B.R.-System“). Auswahl der Sprache (Sprache)
Die Anzeigen des Displays können nach entsprechender
Einstellung in folgenden Sprachen dargestellt werden:
italienisch, deutsch, englisch, spanisch, französisch,
portugiesisch, holländisch.
Die gewünschte Sprache wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend die vorher eingestellte „Sprache“;
– mit der Taste ▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellen der Lautstärke des akustischen Signals
bei Störungen/Hinweisen (Hinweislautstärke)
Diese Funktion ermöglicht die Lautstärkeregelung
(auf 8 Stufen) des akustischen Signals (Biepton), das mit
der Anzeige von Fehlern/Warnhinweisen einhergeht.
Die gewünschte Lautstärke wie folgt einstellen:
– die Taste MODE kurz drücken, im Display erscheint
blinkend das vorher eingestellte „Lautstärkenniveau“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
26
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

27
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ANMERKUNG Im „Plan für programmierte Wartung“
sind unterschiedliche Wartungsabschnitte je nach
Motorversion vorgesehen. Diese Anzeige erscheint
automatisch mit dem Schlüssel in Stellung
MAR, wenn
nur noch 2.000 km (oder 1.240 mi) fehlen, und wird
alle 200 km (oder 124 mi) erneut angezeigt. Ebenso
erscheinen die Hinweismeldungen für den Ölwechsel.
Mit den Tasten
▲und ▼kann die Anzeige zwischen
den Informationen über die Fälligkeit der
programmierten Wartung und des Ölwechsels
angezeigt werden. Unter 200 km erscheinen die
Anzeigen in kürzeren Zeitabständen wiederholt.
Die Anzeige erfolgt je nach der für die Maßeinheit
vorgenommenen Einstellung in km oder Meilen. Wenn
die planmäßige Wartung („Wartungsabschnitt“)
bevorsteht, erscheint beim Drehen des Zündschlüssels
in die Position
MARauf dem Display die Meldung
„Service“ gefolgt von der Anzahl der Kilometer/Meilen,
die bis zur Wartung des Fahrzeugs fehlen. Bitte wenden
Sie sich an das Fiat-Kundendienstnetz, das nicht nur die
Wartungsvorgänge des „Plans der Programmierten
Wartung“ ausführt, sondern auch die Anzeige rückstellt
(Reset). Programmierte Wartung (Service)
Diese Funktion ermöglicht die Anzeige von Hinweisen
zur Fälligkeit der Inspektionen auf Kilometer bezogen.
Für das Nachschlagen dieser Angaben wie folgt
vorgehen:
– die Taste MODE kurz drücken, woraufhin das Display
die noch fehlenden Kilometer oder Meilen bis zur
Fälligkeit der nächsten Inspektion anzeigt (abhängig
davon, was zuvor eingestellt war) (siehe Abschnitt
„Maßeinheiten“);
– die Taste MODE kurz drücken, um zur Menüanzeige
zurückzukehren, oder aber die Taste lange drücken,
um zur Standardanzeige zurückzukehren.

28
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1022d F0N1023d
F0N1024d F0N1025d
F0N1026d F0N1022dF0N1022d
F0N1027dF0N1028d

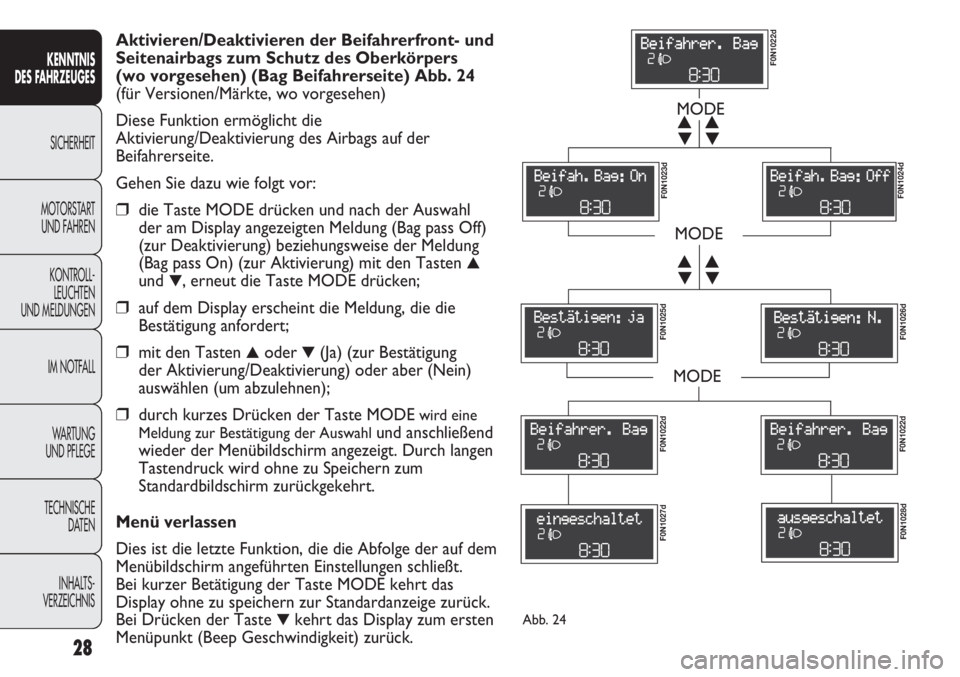

Aktivieren/Deaktivieren der Beifahrerfront- und
Seitenairbags zum Schutz des Oberkörpers
(wo vorgesehen) (Bag Beifahrerseite) Abb. 24
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die
Aktivierung/Deaktivierung des Airbags auf der
Beifahrerseite.
Gehen Sie dazu wie folgt vor:
❒die Taste MODE drücken und nach der Auswahl
der am Display angezeigten Meldung (Bag pass Off)
(zur Deaktivierung) beziehungsweise der Meldung
(Bag pass On) (zur Aktivierung) mit den Tasten
▲
und ▼, erneut die Taste MODE drücken;
❒auf dem Display erscheint die Meldung, die die
Bestätigung anfordert;
❒mit den Tasten ▲oder ▼(Ja) (zur Bestätigung
der Aktivierung/Deaktivierung) oder aber (Nein)
auswählen (um abzulehnen);
❒durch kurzes Drücken der Taste MODEwird eine
Meldung zur Bestätigung der Auswahl
und anschließend
wieder der Menübildschirm angezeigt. Durch langen
Tastendruck wird ohne zu Speichern zum
Standardbildschirm zurückgekehrt.
Menü verlassen
Dies ist die letzte Funktion, die die Abfolge der auf dem
Menübildschirm angeführten Einstellungen schließt.
Bei kurzer Betätigung der Taste MODE kehrt das
Display ohne zu speichern zur Standardanzeige zurück.
Bei Drücken der Taste
▼kehrt das Display zum ersten
Menüpunkt (Beep Geschwindigkeit) zurück.Abb. 24
