2011 FIAT DUCATO Betriebsanleitung (in German)

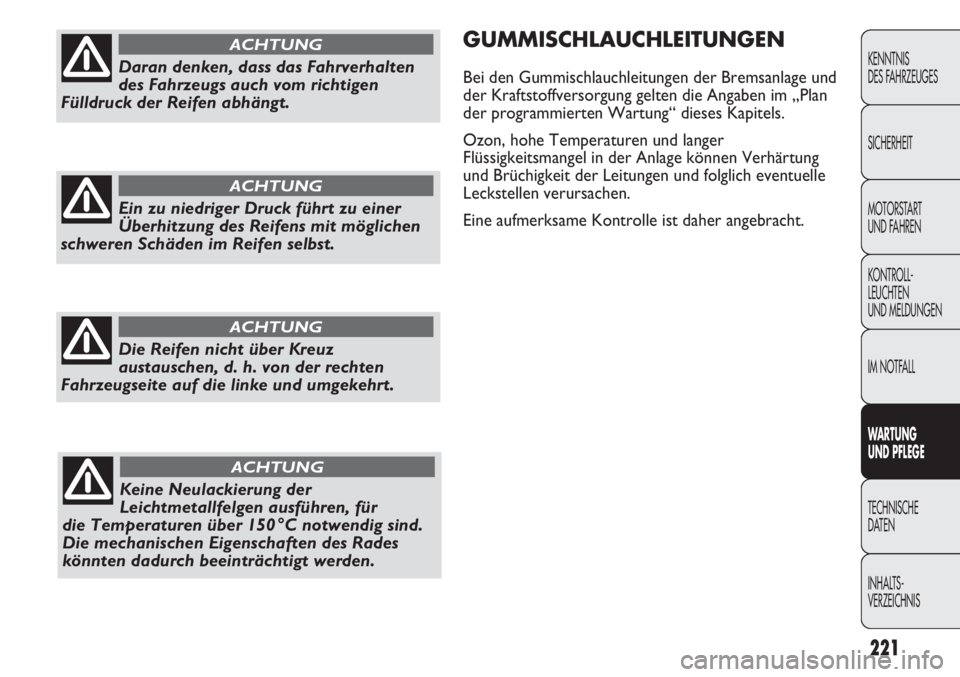

GUMMISCHLAUCHLEITUNGEN
Bei den Gummischlauchleitungen der Bremsanlage und
der Kraftstoffversorgung gelten die Angaben im „Plan
der programmierten Wartung“ dieses Kapitels.
Ozon, hohe Temperaturen und langer
Flüssigkeitsmangel in der Anlage können Verhärtung
und Brüchigkeit der Leitungen und folglich eventuelle
Leckstellen verursachen.
Eine aufmerksame Kontrolle ist daher angebracht.
221
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Daran denken, dass das Fahrverhalten
des Fahrzeugs auch vom richtigen
Fülldruck der Reifen abhängt.
ACHTUNG
Ein zu niedriger Druck führt zu einer
Überhitzung des Reifens mit möglichen
schweren Schäden im Reifen selbst.
ACHTUNG
Die Reifen nicht über Kreuz
austauschen, d. h. von der rechten
Fahrzeugseite auf die linke und umgekehrt.
ACHTUNG
Keine Neulackierung der
Leichtmetallfelgen ausführen, für
die Temperaturen über 150 °C notwendig sind.
Die mechanischen Eigenschaften des Rades
könnten dadurch beeinträchtigt werden.
ACHTUNG

F0N0137mAbb. 227

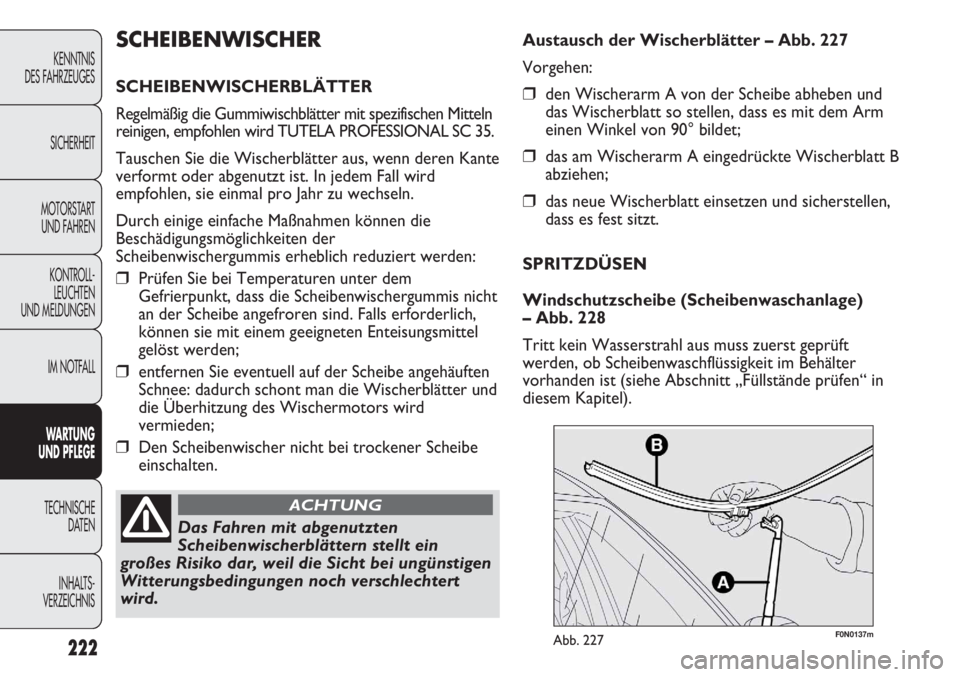

Austausch der Wischerblätter – Abb. 227
Vorgehen:
❒den Wischerarm A von der Scheibe abheben und
das Wischerblatt so stellen, dass es mit dem Arm
einen Winkel von 90° bildet;
❒das am Wischerarm A eingedrückte Wischerblatt B
abziehen;
❒das neue Wischerblatt einsetzen und sicherstellen,
dass es fest sitzt.
SPRITZDÜSEN
Windschutzscheibe (Scheibenwaschanlage)
– Abb. 228
Tritt kein Wasserstrahl aus muss zuerst geprüft
werden, ob Scheibenwaschflüssigkeit im Behälter
vorhanden ist (siehe Abschnitt „Füllstände prüfen“ in
diesem Kapitel).
SCHEIBENWISCHER
SCHEIBENWISCHERBLÄTTER
Regelmäßig die Gummiwischblätter mit spezifischen Mitteln
reinigen, empfohlen wird TUTELA PROFESSIONAL SC 35.
Tauschen Sie die Wischerblätter aus, wenn deren Kante
verformt oder abgenutzt ist. In jedem Fall wird
empfohlen, sie einmal pro Jahr zu wechseln.
Durch einige einfache Maßnahmen können die
Beschädigungsmöglichkeiten der
Scheibenwischergummis erheblich reduziert werden:
❒Prüfen Sie bei Temperaturen unter dem
Gefrierpunkt, dass die Scheibenwischergummis nicht
an der Scheibe angefroren sind. Falls erforderlich,
können sie mit einem geeigneten Enteisungsmittel
gelöst werden;
❒entfernen Sie eventuell auf der Scheibe angehäuften
Schnee: dadurch schont man die Wischerblätter und
die Überhitzung des Wischermotors wird
vermieden;
❒Den Scheibenwischer nicht bei trockener Scheibe
einschalten.
222
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Das Fahren mit abgenutzten
Scheibenwischerblättern stellt ein
großes Risiko dar, weil die Sicht bei ungünstigen
Witterungsbedingungen noch verschlechtert
wird.
ACHTUNG

F0N0112mAbb. 228

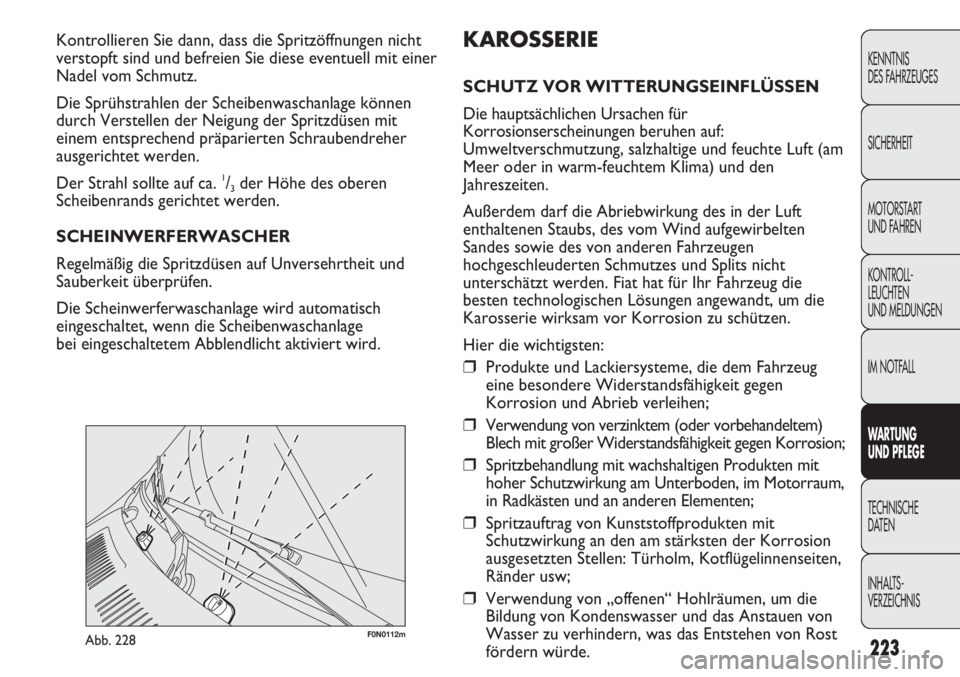

KAROSSERIE
SCHUTZ VOR WITTERUNGSEINFLÜSSEN
Die hauptsächlichen Ursachen für
Korrosionserscheinungen beruhen auf:
Umweltverschmutzung, salzhaltige und feuchte Luft (am
Meer oder in warm-feuchtem Klima) und den
Jahreszeiten.
Außerdem darf die Abriebwirkung des in der Luft
enthaltenen Staubs, des vom Wind aufgewirbelten
Sandes sowie des von anderen Fahrzeugen
hochgeschleuderten Schmutzes und Splits nicht
unterschätzt werden. Fiat hat für Ihr Fahrzeug die
besten technologischen Lösungen angewandt, um die
Karosserie wirksam vor Korrosion zu schützen.
Hier die wichtigsten:
❒Produkte und Lackiersysteme, die dem Fahrzeug
eine besondere Widerstandsfähigkeit gegen
Korrosion und Abrieb verleihen;
❒Verwendung von verzinktem (oder vorbehandeltem)
Blech mit großer Widerstandsfähigkeit gegen Korrosion;
❒Spritzbehandlung mit wachshaltigen Produkten mit
hoher Schutzwirkung am Unterboden, im Motorraum,
in Radkästen und an anderen Elementen;
❒Spritzauftrag von Kunststoffprodukten mit
Schutzwirkung an den am stärksten der Korrosion
ausgesetzten Stellen: Türholm, Kotflügelinnenseiten,
Ränder usw;
❒Verwendung von „offenen“ Hohlräumen, um die
Bildung von Kondenswasser und das Anstauen von
Wasser zu verhindern, was das Entstehen von Rost
fördern würde. Kontrollieren Sie dann, dass die Spritzöffnungen nicht
verstopft sind und befreien Sie diese eventuell mit einer
Nadel vom Schmutz.
Die Sprühstrahlen der Scheibenwaschanlage können
durch Verstellen der Neigung der Spritzdüsen mit
einem entsprechend präparierten Schraubendreher
ausgerichtet werden.
Der Strahl sollte auf ca.
1/3der Höhe des oberen
Scheibenrands gerichtet werden.
SCHEINWERFERWASCHER
Regelmäßig die Spritzdüsen auf Unversehrtheit und
Sauberkeit überprüfen.
Die Scheinwerferwaschanlage wird automatisch
eingeschaltet, wenn die Scheibenwaschanlage
bei eingeschaltetem Abblendlicht aktiviert wird.
223
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

❒spülen Sie die Karosserie mit einem
Niederdruck-Wasserstrahl ab;
❒waschen Sie die Karosserie mit einem weichen
Schwamm und einem leichten Reinigungsmittel ab;
spülen Sie dabei den Schwamm oft aus;
❒spülen Sie reichlich mit Wasser und trocknen Sie
mit Druckluft oder einem Autoleder ab.
Während des Trocknens vor allem auf die weniger
sichtbaren Teile achten, wie Türöffnungen,
Motorhaube, Scheinwerfereinfassungen, in denen sich
leicht Wasser anstaut. Nach der Wagenwäsche lässt
man das Fahrzeug am besten noch eine gewisse Zeit im
Freien stehen, damit sämtliche verbliebene Feuchtigkeit
verdunsten kann.
Das Fahrzeug nicht waschen, wenn es in der Sonne
geparkt war oder die Motorhaube noch heiß ist: dies
könnte den Glanz der Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind in derselben Weise
wie bei einer normalen Wagenwäsche zu reinigen.
Möglichst vermeiden, das Fahrzeug unter Bäumen
zu parken. Die harzartigen Absonderungen, die von
vielen Baumarten herunter fallen, verleihen dem Lack
ein mattes Aussehen und fördern den möglichen Beginn
von Korrosionsprozessen.
Zum besseren Schutz den Lack von Zeit zu Zeit mit
spezifischen Schutzwachsen polieren. Wenn der Lack
durch Umwelteinflüsse stumpf zu werden beginnt, mit
Polituren behandeln, die außer einer Schutzfunktion
auch eine ganz leichte Schleifwirkung aufweisen.
ZUR BEACHTUNG Vogelkot muss sofort und sorgfältig

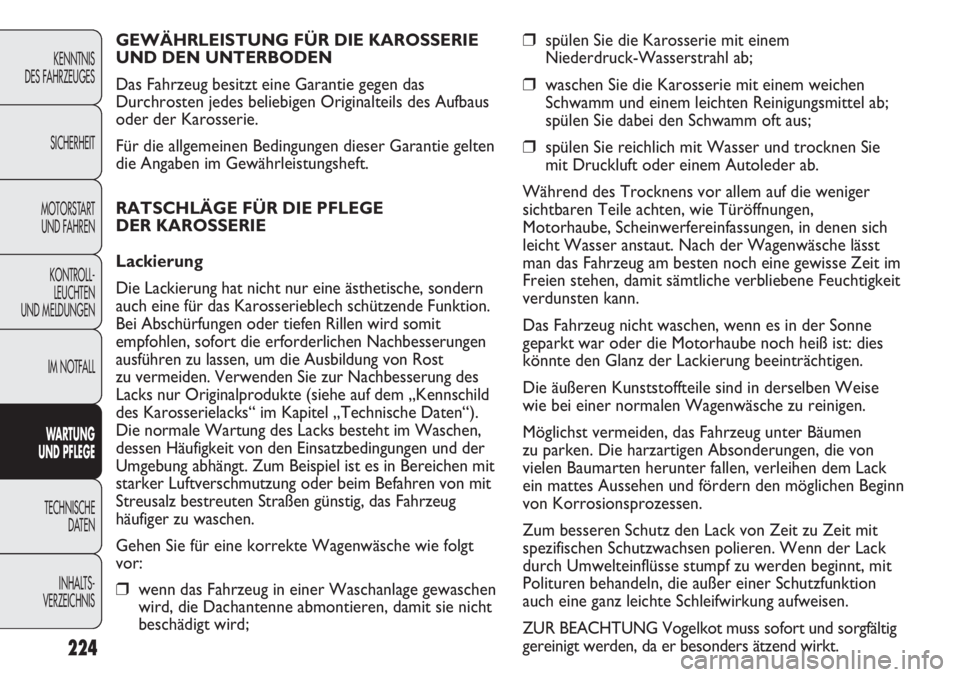

gereinigt werden, da er besonders ätzend wirkt. GEWÄHRLEISTUNG FÜR DIE KAROSSERIE
UND DEN UNTERBODEN
Das Fahrzeug besitzt eine Garantie gegen das
Durchrosten jedes beliebigen Originalteils des Aufbaus
oder der Karosserie.
Für die allgemeinen Bedingungen dieser Garantie gelten
die Angaben im Gewährleistungsheft.
RATSCHLÄGE FÜR DIE PFLEGE
DER KAROSSERIE
Lackierung
Die Lackierung hat nicht nur eine ästhetische, sondern
auch eine für das Karosserieblech schützende Funktion.
Bei Abschürfungen oder tiefen Rillen wird somit
empfohlen, sofort die erforderlichen Nachbesserungen
ausführen zu lassen, um die Ausbildung von Rost
zu vermeiden. Verwenden Sie zur Nachbesserung des
Lacks nur Originalprodukte (siehe auf dem „Kennschild
des Karosserielacks“ im Kapitel „Technische Daten“).
Die normale Wartung des Lacks besteht im Waschen,
dessen Häufigkeit von den Einsatzbedingungen und der
Umgebung abhängt. Zum Beispiel ist es in Bereichen mit
starker Luftverschmutzung oder beim Befahren von mit
Streusalz bestreuten Straßen günstig, das Fahrzeug
häufiger zu waschen.
Gehen Sie für eine korrekte Wagenwäsche wie folgt
vor:
❒wenn das Fahrzeug in einer Waschanlage gewaschen
wird, die Dachantenne abmontieren, damit sie nicht
beschädigt wird;
224
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

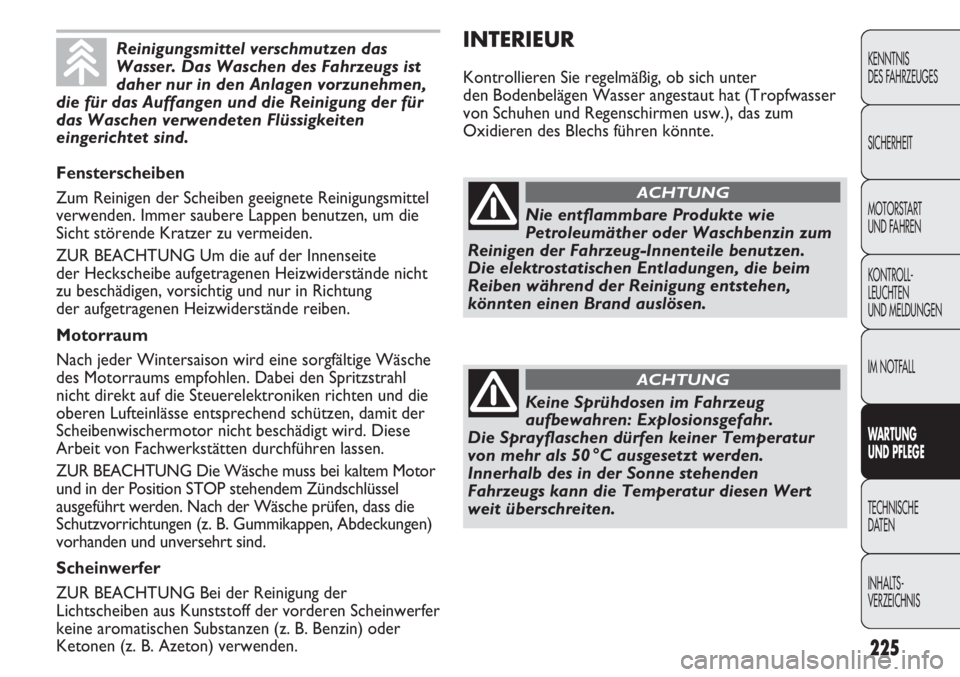

INTERIEUR
Kontrollieren Sie regelmäßig, ob sich unter
den Bodenbelägen Wasser angestaut hat (Tropfwasser
von Schuhen und Regenschirmen usw.), das zum
Oxidieren des Blechs führen könnte.
225
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen,
die für das Auffangen und die Reinigung der für
das Waschen verwendeten Flüssigkeiten
eingerichtet sind.
Fensterscheiben
Zum Reinigen der Scheiben geeignete Reinigungsmittel
verwenden. Immer saubere Lappen benutzen, um die
Sicht störende Kratzer zu vermeiden.
ZUR BEACHTUNG Um die auf der Innenseite
der Heckscheibe aufgetragenen Heizwiderstände nicht
zu beschädigen, vorsichtig und nur in Richtung
der aufgetragenen Heizwiderstände reiben.
Motorraum
Nach jeder Wintersaison wird eine sorgfältige Wäsche
des Motorraums empfohlen. Dabei den Spritzstrahl
nicht direkt auf die Steuerelektroniken richten und die
oberen Lufteinlässe entsprechend schützen, damit der
Scheibenwischermotor nicht beschädigt wird. Diese
Arbeit von Fachwerkstätten durchführen lassen.
ZUR BEACHTUNG Die Wäsche muss bei kaltem Motor
und in der Position STOP stehendem Zündschlüssel
ausgeführt werden. Nach der Wäsche prüfen, dass die
Schutzvorrichtungen (z. B. Gummikappen, Abdeckungen)
vorhanden und unversehrt sind.
Scheinwerfer
ZUR BEACHTUNG Bei der Reinigung der
Lichtscheiben aus Kunststoff der vorderen Scheinwerfer
keine aromatischen Substanzen (z. B. Benzin) oder
Ketonen (z. B. Azeton) verwenden.
Nie entflammbare Produkte wie
Petroleumäther oder Waschbenzin zum
Reinigen der Fahrzeug-Innenteile benutzen.
Die elektrostatischen Entladungen, die beim
Reiben während der Reinigung entstehen,
könnten einen Brand auslösen.
ACHTUNG
Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr.
Die Sprayflaschen dürfen keiner Temperatur
von mehr als 50 °C ausgesetzt werden.
Innerhalb des in der Sonne stehenden
Fahrzeugs kann die Temperatur diesen Wert
weit überschreiten.
ACHTUNG

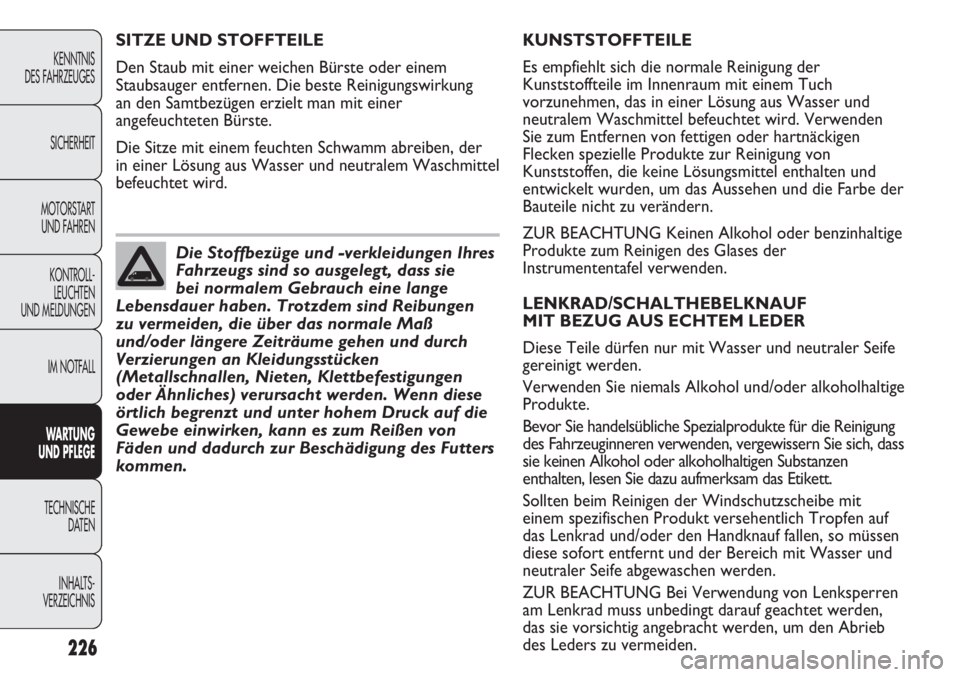

KUNSTSTOFFTEILE
Es empfiehlt sich die normale Reinigung der
Kunststoffteile im Innenraum mit einem Tuch
vorzunehmen, das in einer Lösung aus Wasser und
neutralem Waschmittel befeuchtet wird. Verwenden
Sie zum Entfernen von fettigen oder hartnäckigen
Flecken spezielle Produkte zur Reinigung von
Kunststoffen, die keine Lösungsmittel enthalten und
entwickelt wurden, um das Aussehen und die Farbe der
Bauteile nicht zu verändern.
ZUR BEACHTUNG Keinen Alkohol oder benzinhaltige
Produkte zum Reinigen des Glases der
Instrumententafel verwenden.
LENKRAD/SCHALTHEBELKNAUF
MIT BEZUG AUS ECHTEM LEDER
Diese Teile dürfen nur mit Wasser und neutraler Seife
gereinigt werden.
Verwenden Sie niemals Alkohol und/oder alkoholhaltige
Produkte.
Bevor Sie handelsübliche Spezialprodukte für die Reinigung
des Fahrzeuginneren verwenden, vergewissern Sie sich, dass
sie keinen Alkohol oder alkoholhaltigen Substanzen
enthalten, lesen Sie dazu aufmerksam das Etikett.
Sollten beim Reinigen der Windschutzscheibe mit
einem spezifischen Produkt versehentlich Tropfen auf
das Lenkrad und/oder den Handknauf fallen, so müssen
diese sofort entfernt und der Bereich mit Wasser und
neutraler Seife abgewaschen werden.
ZUR BEACHTUNG Bei Verwendung von Lenksperren
am Lenkrad muss unbedingt darauf geachtet werden,
das sie vorsichtig angebracht werden, um den Abrieb
des Leders zu vermeiden. SITZE UND STOFFTEILE
Den Staub mit einer weichen Bürste oder einem
Staubsauger entfernen. Die beste Reinigungswirkung
an den Samtbezügen erzielt man mit einer
angefeuchteten Bürste.
Die Sitze mit einem feuchten Schwamm abreiben, der
in einer Lösung aus Wasser und neutralem Waschmittel
befeuchtet wird.
226
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Die Stoffbezüge und -verkleidungen Ihres
Fahrzeugs sind so ausgelegt, dass sie
bei normalem Gebrauch eine lange
Lebensdauer haben. Trotzdem sind Reibungen
zu vermeiden, die über das normale Maß
und/oder längere Zeiträume gehen und durch
Verzierungen an Kleidungsstücken
(Metallschnallen, Nieten, Klettbefestigungen
oder Ähnliches) verursacht werden. Wenn diese
örtlich begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen von
Fäden und dadurch zur Beschädigung des Futters
kommen.

F0N0333mAbb. 229
H Zul. Achslast (hinten)
I Motortyp
L Code der Karosserieversion
M Nummer für Ersatzteile
N Trübungswert Abgasrauch.
227
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

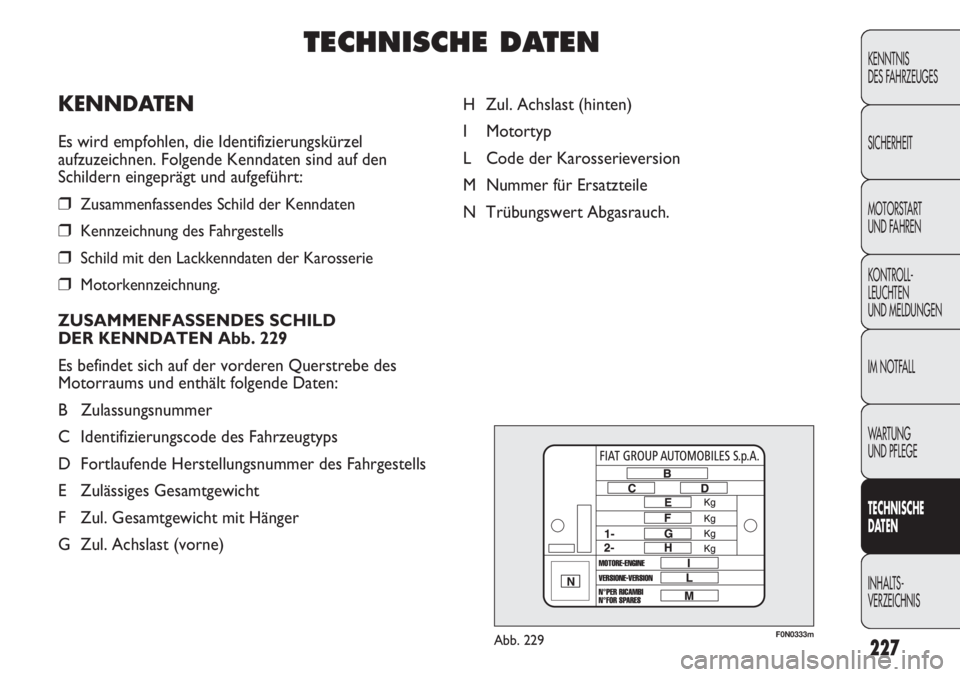

TECHNISCHE DATEN
KENNDATEN
Es wird empfohlen, die Identifizierungskürzel
aufzuzeichnen. Folgende Kenndaten sind auf den
Schildern eingeprägt und aufgeführt:
❒Zusammenfassendes Schild der Kenndaten
❒Kennzeichnung des Fahrgestells
❒Schild mit den Lackkenndaten der Karosserie
❒Motorkennzeichnung.
ZUSAMMENFASSENDES SCHILD
DER KENNDATEN Abb. 229
Es befindet sich auf der vorderen Querstrebe des
Motorraums und enthält folgende Daten:
B Zulassungsnummer
C Identifizierungscode des Fahrzeugtyps
D Fortlaufende Herstellungsnummer des Fahrgestells
E Zulässiges Gesamtgewicht
F Zul. Gesamtgewicht mit Hänger
G Zul. Achslast (vorne)

F0N0160mAbb. 230F0N0338mAbb. 232
F0N0162mAbb. 231

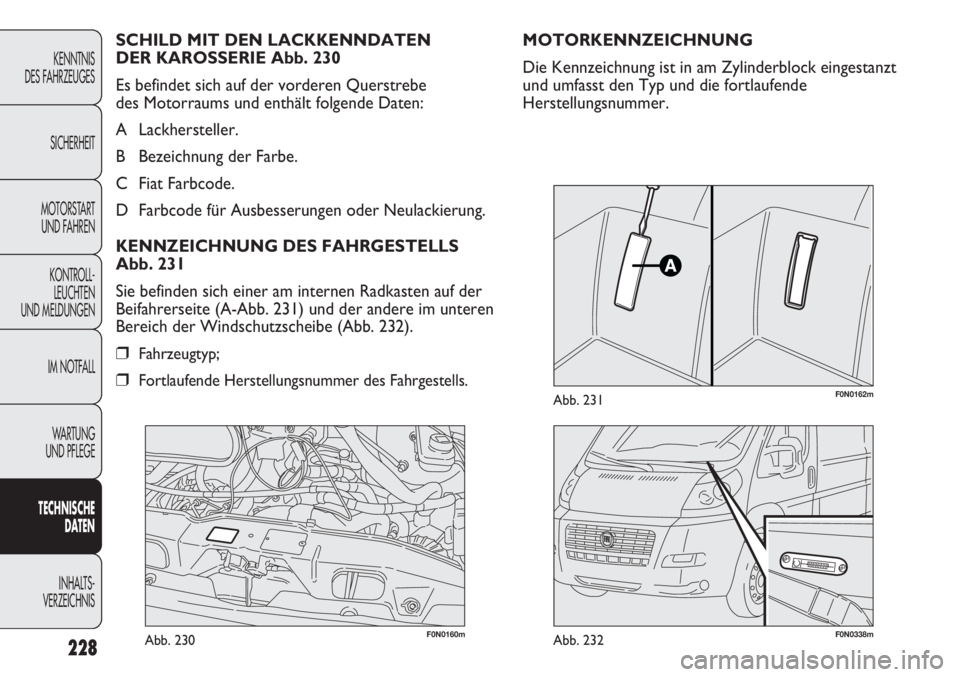

MOTORKENNZEICHNUNG
Die Kennzeichnung ist in am Zylinderblock eingestanzt
und umfasst den Typ und die fortlaufende
Herstellungsnummer. SCHILD MIT DEN LACKKENNDATEN
DER KAROSSERIE Abb. 230
Es befindet sich auf der vorderen Querstrebe
des Motorraums und enthält folgende Daten:
A Lackhersteller.
B Bezeichnung der Farbe.
C Fiat Farbcode.
D Farbcode für Ausbesserungen oder Neulackierung.
KENNZEICHNUNG DES FAHRGESTELLS
Abb. 231
Sie befinden sich einer am internen Radkasten auf der
Beifahrerseite (A-Abb. 231) und der andere im unteren
Bereich der Windschutzscheibe (Abb. 232).
❒Fahrzeugtyp;
❒Fortlaufende Herstellungsnummer des Fahrgestells.
228
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
