2011 FIAT DUCATO Betriebsanleitung (in German)

ALLGEMEINE HINWEISE Bei Verschrottung des Fahrzeugs wenden Sie sich bitte
an den Fiat-Kundendienst zur Deaktivierung der Anlage.
Bei Eigentumsänderung des Fahrzeugs ist es
unerlässlich, dass der neue Besitzer über die
Benutzungsart und die obigen Hinweise unterrichtet
und ihm die „Betriebsanleitung“ ausgehändigt wird.
ZUR BEACHTUNG Die Aktivierung der Gurtstraffer,
der Frontairbags und der seitlichen Airbags wird
unterschiedlich je nach der Art des Aufpralls festgelegt.
Die nicht erfolgende Aktivierung einer oder mehrerer
dieser ist deshalb kein Anzeichen für eine
Funktionsstörung des Systems.
141
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

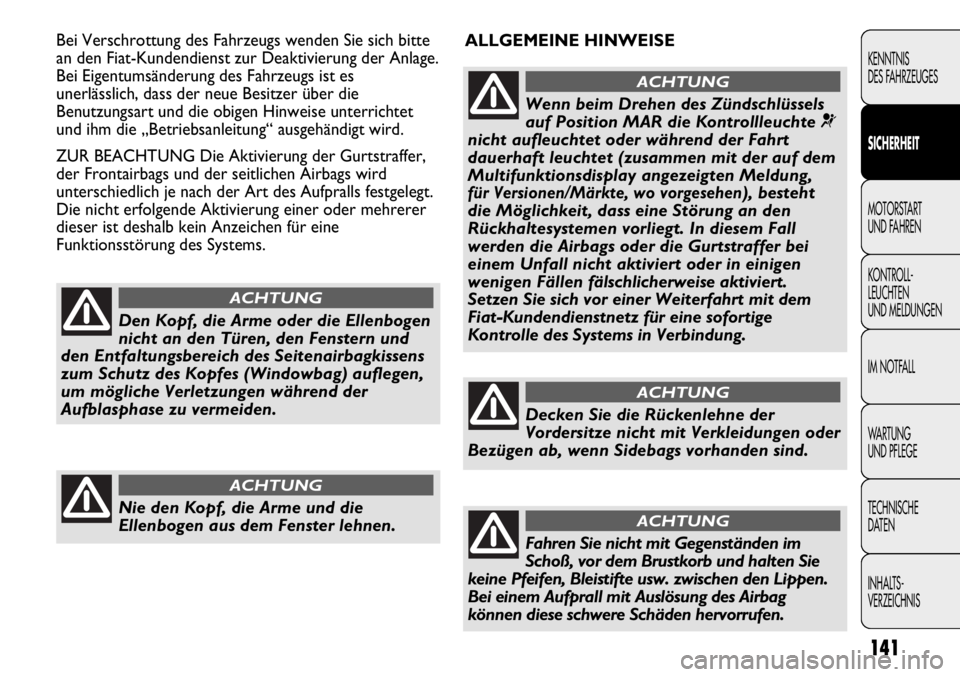

Den Kopf, die Arme oder die Ellenbogen
nicht an den Türen, den Fenstern und
den Entfaltungsbereich des Seitenairbagkissens
zum Schutz des Kopfes (Windowbag) auflegen,
um mögliche Verletzungen während der
Aufblasphase zu vermeiden.
ACHTUNG
Nie den Kopf, die Arme und die
Ellenbogen aus dem Fenster lehnen.
ACHTUNG
Wenn beim Drehen des Zündschlüssels
auf Position MAR die Kontrollleuchte
¬
nicht aufleuchtet oder während der Fahrt
dauerhaft leuchtet (zusammen mit der auf dem
Multifunktionsdisplay angezeigten Meldung,
für Versionen/Märkte, wo vorgesehen), besteht
die Möglichkeit, dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall
werden die Airbags oder die Gurtstraffer bei
einem Unfall nicht aktiviert oder in einigen
wenigen Fällen fälschlicherweise aktiviert.
Setzen Sie sich vor einer Weiterfahrt mit dem
Fiat-Kundendienstnetz für eine sofortige
Kontrolle des Systems in Verbindung.
ACHTUNG
Decken Sie die Rückenlehne der
Vordersitze nicht mit Verkleidungen oder
Bezügen ab, wenn Sidebags vorhanden sind.
ACHTUNG
Fahren Sie nicht mit Gegenständen im
Schoß, vor dem Brustkorb und halten Sie
keine Pfeifen, Bleistifte usw. zwischen den Lippen.
Bei einem Aufprall mit Auslösung des Airbag
können diese schwere Schäden hervorrufen.
ACHTUNG

142
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

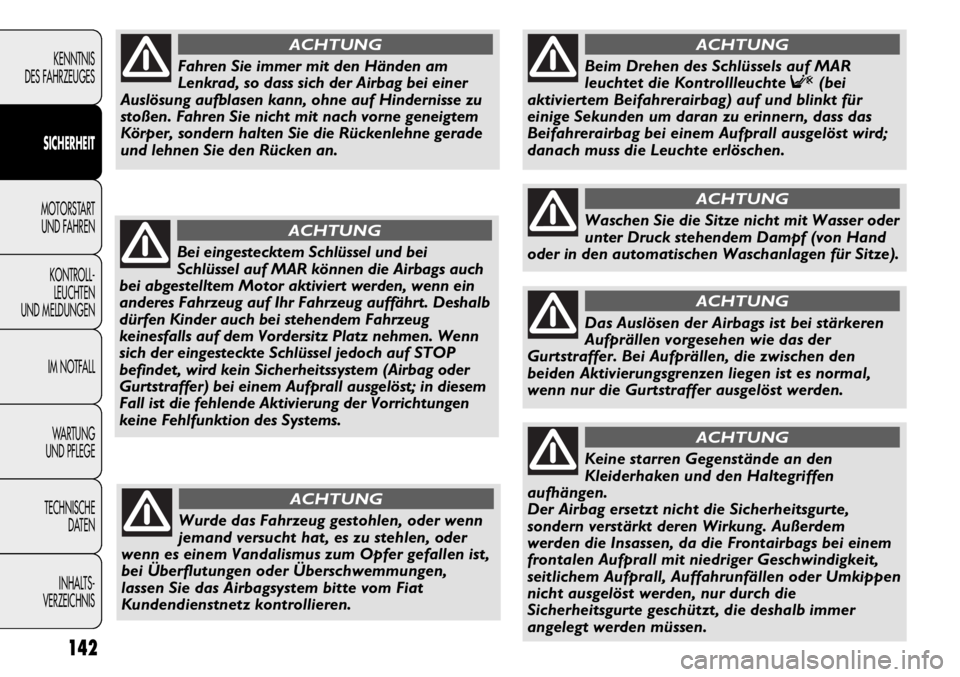

Bei eingestecktem Schlüssel und bei
Schlüssel auf MAR können die Airbags auch
bei abgestelltem Motor aktiviert werden, wenn ein
anderes Fahrzeug auf Ihr Fahrzeug auffährt. Deshalb
dürfen Kinder auch bei stehendem Fahrzeug
keinesfalls auf dem Vordersitz Platz nehmen. Wenn
sich der eingesteckte Schlüssel jedoch auf STOP
befindet, wird kein Sicherheitssystem (Airbag oder
Gurtstraffer) bei einem Aufprall ausgelöst; in diesem
Fall ist die fehlende Aktivierung der Vorrichtungen
keine Fehlfunktion des Systems.
ACHTUNG
Wurde das Fahrzeug gestohlen, oder wenn
jemand versucht hat, es zu stehlen, oder
wenn es einem Vandalismus zum Opfer gefallen ist,
bei Überflutungen oder Überschwemmungen,
lassen Sie das Airbagsystem bitte vom Fiat
Kundendienstnetz kontrollieren.
ACHTUNG
Beim Drehen des Schlüssels auf MAR
leuchtet die Kontrollleuchte F(bei
aktiviertem Beifahrerairbag) auf und blinkt für
einige Sekunden um daran zu erinnern, dass das
Beifahrerairbag bei einem Aufprall ausgelöst wird;
danach muss die Leuchte erlöschen.
ACHTUNG
Waschen Sie die Sitze nicht mit Wasser oder
unter Druck stehendem Dampf (von Hand
oder in den automatischen Waschanlagen für Sitze).
ACHTUNG
Das Auslösen der Airbags ist bei stärkeren
Aufprällen vorgesehen wie das der
Gurtstraffer. Bei Aufprällen, die zwischen den
beiden Aktivierungsgrenzen liegen ist es normal,
wenn nur die Gurtstraffer ausgelöst werden.
ACHTUNG
Fahren Sie immer mit den Händen am
Lenkrad, so dass sich der Airbag bei einer
Auslösung aufblasen kann, ohne auf Hindernisse zu
stoßen. Fahren Sie nicht mit nach vorne geneigtem
Körper, sondern halten Sie die Rückenlehne gerade
und lehnen Sie den Rücken an.
ACHTUNG
Keine starren Gegenstände an den
Kleiderhaken und den Haltegriffen
aufhängen.
Der Airbag ersetzt nicht die Sicherheitsgurte,
sondern verstärkt deren Wirkung. Außerdem
werden die Insassen, da die Frontairbags bei einem
frontalen Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder Umkippen
nicht ausgelöst werden, nur durch die
Sicherheitsgurte geschützt, die deshalb immer
angelegt werden müssen.
ACHTUNG

VERFAHREN
Vorgehen:
❒die Handbremse anziehen;
❒den Schalthebel auf Leerlauf stellen;
❒den Zündschlüssel auf MARdrehen: auf der
Instrumententafel leuchten die Kontrollleuchten
mund Y;
❒das Ausgehen der Kontrollleuchten Yund mabwarten, was umso schneller erfolgt, je wärmer
der Motor ist;
❒das Kupplungspedal ganz durchtreten, ohne das
Gaspedal zu drücken;
❒den Zündschlüssel sofort nach Erlöschen der
Kontrollleuchte
mauf AVVdrehen. Ein zu langes
Abwarten würde den Vorgang der
Glühkerzenerwärmung wieder aufheben. Den
Schlüssel sofort nach Start des Motors loslassen.
Springt der Motor nicht beim ersten Versuch an, muss
der Schlüssel vor dem Wiederholen des Vorgangs
erneut auf Position STOP gedreht werden.
MOTORSTART
Das Fahrzeug ist mit einer elektronischen Vorrichtung
zum Blockieren des Motors ausgestattet: falls der
Wagen nicht anspringt, beachten Sie bitte die Angaben
im Abschnitt „Das Fiat CODE-System“ im Kapitel
„Kenntnis des Fahrzeuges“.
143
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISMOTORSTART UND FAHREN
Es ist gefährlich, den Motor in
geschlossenen Räumen laufen zu lassen.
Der Motor verbraucht Sauerstoff und gibt
Kohlendioxyd, Kohlenmonoxid und andere
giftige Gase ab.
ACHTUNG
Es empfiehlt sich während der ersten Zeit
dem Wagen keine Höchstleistungen
abzuverlangen (beispielsweise
übermäßiges Beschleunigen, zu lange Strecken
bei höchsten Drehzahlen, allzu intensives
Bremsen usw.).
Lassen Sie den Schlüssel bei abgestelltem
Motor nicht im Zündschloss stecken,
um zu vermeiden, dass durch unnötigen
Stromverbrauch die Batterie leer wird.
Es ist zu berücksichtigen, dass bei
stehendem Motor der
Bremskraftverstärker und die elektrische
Servolenkung nicht funktionieren und dass
deshalb am Bremspedal und am Lenkrad
bedeutend mehr Kraft als üblich aufzuwenden ist.
ACHTUNG

Wenn die Kontrollleuchte Yauf der
Instrumententafel bei Schlüssel auf MAR zusammen mit
der Kontrollleuchte
meingeschaltet bleibt, empfiehlt
es sich, den Schlüssel wieder auf STOP und dann erneut
auf MAR zu stellen. Falls die Kontrollleuchte weiterhin
eingeschaltet bleibt, versuchen Sie es nochmals mit den
anderen mitgelieferten Schlüsseln.
ZUR BEACHTUNG Wenn die Kontrollleuchte
Yauf
der Instrumententafel mit Dauerlicht eingeschaltet bleibt,
wenden Sie sich sofort an das Fiat Kundendienstnetz.
ZUR BEACHTUNG Bei abgestellten Motor den
Zündschlüssel nicht auf MAR lassen.
144
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Das Blinken der Kontrollleuchte mfür
60 Sekunden nach dem Motorstart oder
während einer längeren Mitnahme weist
auf eine Störung am Vorwärmsystem der
Glühkerzen hin. Wenn der Motor anspringt, kann
das Fahrzeug normal verwendet werden, es
empfiehlt sich jedoch, möglichst bald das Fiat
Kundendienstnetz aufzusuchen.
So lange wie der Motor nicht gestartet
ist, werden die Servobremse und die
Servolenkung nicht aktiviert; daher muss
man am Bremspedal und der Lenkung eine
größere Kraft aufwenden als normalerweise.
Vermeiden Sie den Motorstart durch
Anschieben, Abschleppen oder durch
Nutzung von Gefällen. Diese Vorgänge
können zu einem Anstau von Kraftstoff im
Katalysator führen und diesen irreparabel
beschädigen.
WARMLAUFEN DES SOEBEN
GESTARTETEN MOTORS
Vorgehen:
❒langsam anfahren, bei mittleren Drehzahlen des
Motors und ohne stark Gas zu geben;
❒nicht bereits auf den ersten Kilometern
Höchstleistungen verlangen. Es wird empfohlen
abzuwarten, bis sich der Zeiger des Thermometers
der Motorkühlflüssigkeit zu bewegen beginnt.ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den Zündschlüssel
auf STOP.
ZUR BEACHTUNG Nach einer anstrengenden Strecke
ist es besser, den Motor vor dem Abstellen im Leerlauf
„wieder zu Atem kommen zu lassen“, damit die
Temperatur unter der Motorhaube absinken kann.
Das „Gas geben“ vor dem Abstellen des
Motors nützt nichts, verbraucht unnötig
Kraftstoff und ist besonders für Motoren
mit Turbolader schädlich.
Unter bestimmten Bedingungen, kann
beim Abstellen des Motors der E-
Ventilator für die Dauer von max. 120 sec
eingeschaltet werden.

F0N0073mAbb. 154
HANDBREMSE – Abb. 154
Der Handbremshebel befindet sich auf der linken Seite
des Fahrersitzes. Ziehen Sie zum Betätigen der
Handbremse den Handbremshebel nach oben, bis die
Sperre des Fahrzeugs gewährleistet ist. Im Normalfall
reichen auf ebenem Gelände vier oder fünf Raststufen,
auf starken Steigungen bzw. Gefällen und bei beladenem
Fahrzeug können neun oder zehn erforderlich sein.
ZUR BEACHTUNG Wenn die Handbremse nicht
funktioniert, wenden man sich für die Einstellung an das
Fiat-Kundendienstnetz .
Bei angezogener Handbremse und Zündschlüssel auf
MARleuchtet auf der Instrumententafel die Warnlampe
x. Zum Lösen der Handbremse wie folgt vorgehen:
❒den Hebel leicht anheben und den
Entriegelungsknopf
Adrücken;
❒die Taste Agedrückt halten und den Hebel senken.
Die Kontrollleuchte
xan der Instrumententafel
erlischt.
Um ungewollte Bewegungen des Fahrzeugs zu
vermeiden, ist der Vorgang mit gedrücktem Bremspedal
auszuführen.
ZUR BEACHTUNG Den Handbremshebel nur bei
stehendem Fahrzeug ziehen, bzw. bei fahrendem
Fahrzeug ausschließlich bei einem Defekt an der
hydraulischen Bremsanlage. Wird die Handbremse
ausnahmsweise bei fahrendem Fahrzeug gezogen,
empfiehlt sich, diese nur mäßig anzuziehen, um ein
Blockieren des Fahrzeughecks mit einem
anschließenden Schleudern des Fahrzeugs
zu verhindern.
BEIM PARKEN
Vorgehen:
❒den Motor abstellen und die Handbremse anziehen;
❒Einen Gang einlegen (den 1. Gang bei ansteigender
und den Rückwärtsgang bei abschüssiger Straße)
und die Räder eingeschlagen lassen.
Wurde das Fahrzeug auf einer stark abfallenden Straße
abgestellt, wird empfohlen, die Räder auch mit einem
Keil oder Stein zu blockieren. Den Schlüssel nicht in
der Anlassvorrichtung lassen, um zu vermeiden, dass
die Batterie entladen wird, außerdem bei jedem
Verlassen des Fahrzeugs immer den Schlüssel abziehen.
145
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Kinder nie alleine und unbeaufsichtigt im
Fahrzeug lassen. Wenn man das
Fahrzeug verlässt, den Schlüssel aus der
Anlassvorrichtung herausziehen und mitnehmen.
ACHTUNG

F0N0074mAbb. 155
BEDIENUNG DES SCHALTGETRIEBES
Beim Einlegen der Gänge das Kupplungspedal
vollständig niedertreten und den Schalthebel in die
gewünschte Stellung bringen (das Gangschema befindet
sich auf dem Schalthebelknauf – Abb. 155).
Zum Einlegen des 6. Gangs (wo vorgesehen), den
Schalthebel durch Drücken nach rechts betätigen, um ein
versehentliches Einlegen des 4. Gangs zu vermeiden.
Analog für den Wechsel vom 6. in den 5. Gang vorgehen.
ZUR BEACHTUNG Der Rückwärtsgang kann nur bei
vollständig stillstehendem Fahrzeug eingelegt werden.
Bei laufendem Motor mindestens 2 Sekunden
bei gedrücktem Kupplungspedal warten, bevor
der Rückwärtsgang eingelegt wird, um Beschädigungen
an den Zahnrädern und Schaltgeräusche zu vermeiden.
Um den Rückwärtsgang R aus der Leerlaufposition
einzulegen, den Gleitring A unter dem Knauf anheben
und gleichzeitig den Hebel nach links und dann nach
vorne verschieben.
146
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISUm die Gänge ordnungsgemäß
zu wechseln, muss das Kupplungspedal
ganz durchgetreten werden. Der
Fußbodenbereich unter den Pedalen darf
folglich keine Hindernisse aufweisen. Darauf
achten, dass eventuell zusätzliche Fußmatten
gut aufliegen und nicht mit den Pedalen in
Berührung kommen.
ACHTUNG
Während der Fahrt nicht die Hand auf
dem Schalthebel lassen, die dadurch
ausgeübte Kraft kann auf die Dauer,
obwohl sie gering ist, die inneren
Gangschaltungselemente abnutzen.

ZUR BEACHTUNG Bei den Versionen mit seitlichen
Bordwänden rechts und links wird empfohlen, zuerst
den Aushakhebel in die Schließposition zu bringen,
bevor man die Bordwände absenkt.
RATSCHLÄGE FÜR DAS BELADEN
Ihr Fiat Ducato wurde für bestimmte Höchstgewichte
entwickelt und zugelassen (siehe Tabelle „Gewichte“
im Kapitel „Technische Daten“): Gewicht fahrbereit,
Nutzlast, Gesamtgewicht, Höchstgewicht auf der
Vorderachse, Höchstgewicht auf der Hinterachse,
abschleppbares Gewicht.
147
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

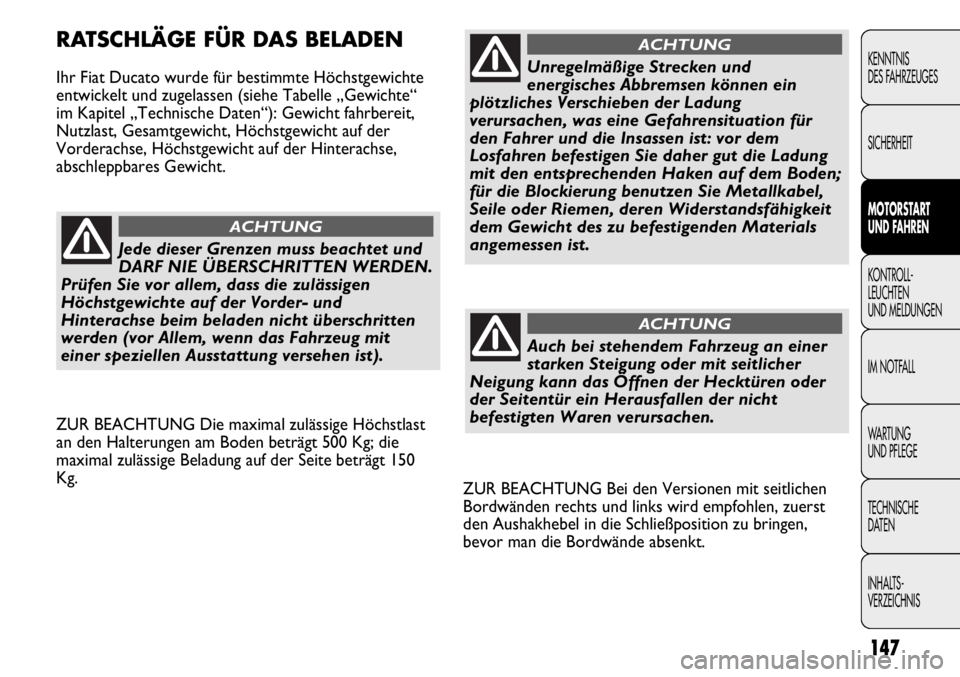

Jede dieser Grenzen muss beachtet und
DARF NIE ÜBERSCHRITTEN WERDEN.
Prüfen Sie vor allem, dass die zulässigen
Höchstgewichte auf der Vorder- und
Hinterachse beim beladen nicht überschritten
werden (vor Allem, wenn das Fahrzeug mit
einer speziellen Ausstattung versehen ist).
ACHTUNG
ZUR BEACHTUNG Die maximal zulässige Höchstlast
an den Halterungen am Boden beträgt 500 Kg; die
maximal zulässige Beladung auf der Seite beträgt 150
Kg.
Unregelmäßige Strecken und
energisches Abbremsen können ein
plötzliches Verschieben der Ladung
verursachen, was eine Gefahrensituation für
den Fahrer und die Insassen ist: vor dem
Losfahren befestigen Sie daher gut die Ladung
mit den entsprechenden Haken auf dem Boden;
für die Blockierung benutzen Sie Metallkabel,
Seile oder Riemen, deren Widerstandsfähigkeit
dem Gewicht des zu befestigenden Materials
angemessen ist.
ACHTUNG
Auch bei stehendem Fahrzeug an einer
starken Steigung oder mit seitlicher
Neigung kann das Öffnen der Hecktüren oder
der Seitentür ein Herausfallen der nicht
befestigten Waren verursachen.
ACHTUNG

KRAFTSTOFF EINSPAREN
Es folgen einige nützliche Ratschläge für die
Reduzierung der Unterhaltskosten und der
Umweltbelastung.
ALLGEMEINE HINWEISE
Wartung des Fahrzeugs
Die Wartung des Fahrzeuges ist wichtig, und es lohnt
sich die Kontrollen und Einstellungen nach dem „Plan
der programmierten Wartung“ auszuführen.
Bereifung
Der Luftdruck der Reifen ist regelmäßig alle 4 Wochen
zu kontrollieren: ist der Druck zu niedrig, erhöht sich
der Verbrauch auf Grund des größeren
Rollwiderstandes.
Unnötige Lasten
Nicht mit überladenem Kofferraum fahren. Das
Gewicht des Fahrzeugs (vor allem im Stadtverkehr)
beeinflusst stark den Verbrauch und die Stabilität.
Gepäckträger/Skihalter
Gepäckträger/Skihalter nach dem Gebrauch vom Dach
entfernen. Dieses Zubehör beeinträchtigt die
Aerodynamik des Fahrzeugs, was eine negative
Auswirkung auf den Verbrauch hat. Verwenden Sie beim
Transport besonders sperriger Gegenstände
vorzugsweise einen Anhänger. Außer dieser allgemeinen Vorsichtsmaßnahmen können
einige einfache Abstimmungen die Fahrsicherheit und
den Komfort verbessern und die Lebensdauer des
Fahrzeuges verlängern:
❒Die Ladung gleichmäßig auf der Ladefläche verteilen:
wenn es notwendig wird, die Ladung im einen
Bereich zu konzentrieren, wählen Sie dazu die Mitte
zwischen den beiden Achsen;
❒daran denken, dass je weiter unten sich die Ladung
befindet, der Schwerpunkt des Fahrzeugs umso
weiter nach unten verlegt wird, was eine sichere
Fahrt leichter macht: positionieren Sie daher die
schwereren Warne unten;
❒erinnern Sie sich daran, dass das dynamische
Fahrverhalten des Fahrzeuges durch das
transportierte Gewicht beeinflusst wird: die
Bremswege werden vor allem bei hoher
Geschwindigkeit länger.
148
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -

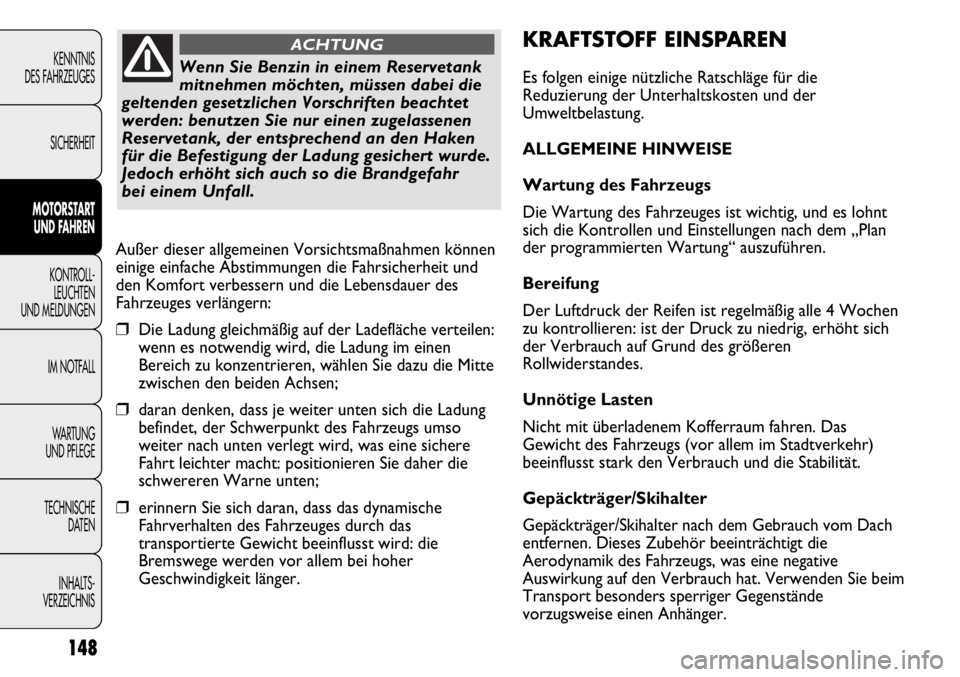

VERZEICHNISWenn Sie Benzin in einem Reservetank
mitnehmen möchten, müssen dabei die
geltenden gesetzlichen Vorschriften beachtet
werden: benutzen Sie nur einen zugelassenen
Reservetank, der entsprechend an den Haken
für die Befestigung der Ladung gesichert wurde.
Jedoch erhöht sich auch so die Brandgefahr
bei einem Unfall.
ACHTUNG
