2011 FIAT DUCATO Betriebsanleitung (in German)

261
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

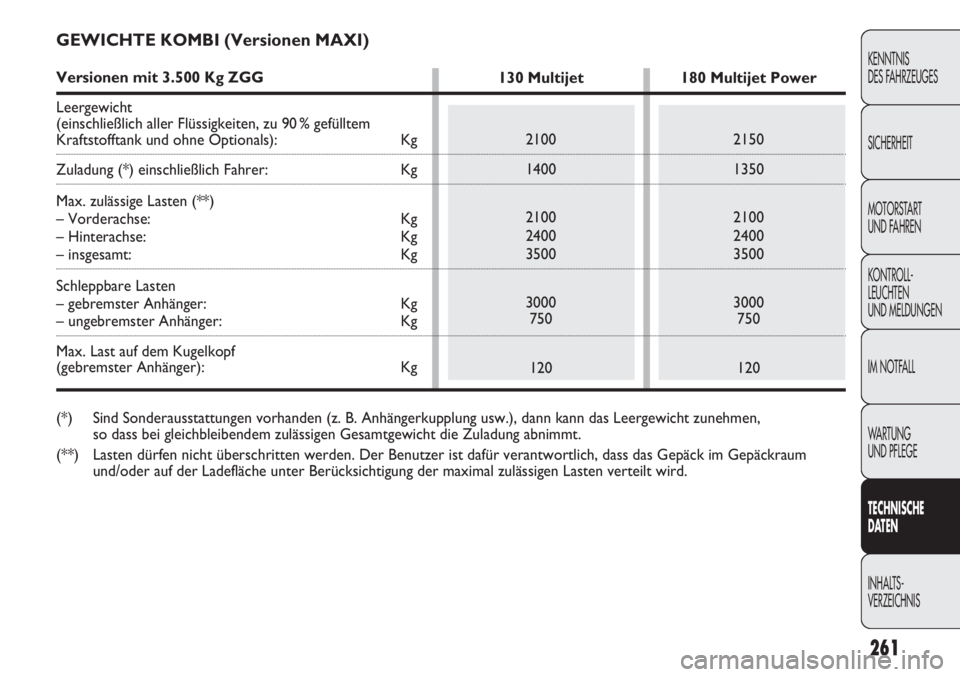

GEWICHTE KOMBI (Versionen MAXI)
Versionen mit 3.500 Kg ZGG
Leergewicht
(einschließlich aller Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals): Kg
Zuladung (*) einschließlich Fahrer: Kg
Max. zulässige Lasten (**)
– Vorderachse: Kg
– Hinterachse: Kg
– insgesamt: Kg
Schleppbare Lasten
– gebremster Anhänger: Kg
– ungebremster Anhänger: Kg
Max. Last auf dem Kugelkopf
(gebremster Anhänger): Kg
(*) Sind Sonderausstattungen vorhanden (z. B. Anhängerkupplung usw.), dann kann das Leergewicht zunehmen,
so dass bei gleichbleibendem zulässigen Gesamtgewicht die Zuladung abnimmt.
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum
und/oder auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.130 Multijet
2100
1400
2100
2400
3500
3000
750
120180 Multijet Power
2150
1350
2100
2400
3500
3000
750
120

262
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
130 Multijet
2215
785
1630
1650
3000
2500
750
100180 Multijet Power
2265
735
1630
1650
3000
2500
750
100130 Multijet
2215÷2300
1000÷1085
1750
1900
3300
2500
750
100180 Multijet Power
2265÷2350
950÷1035
1750
1900
3300
2500
750
100

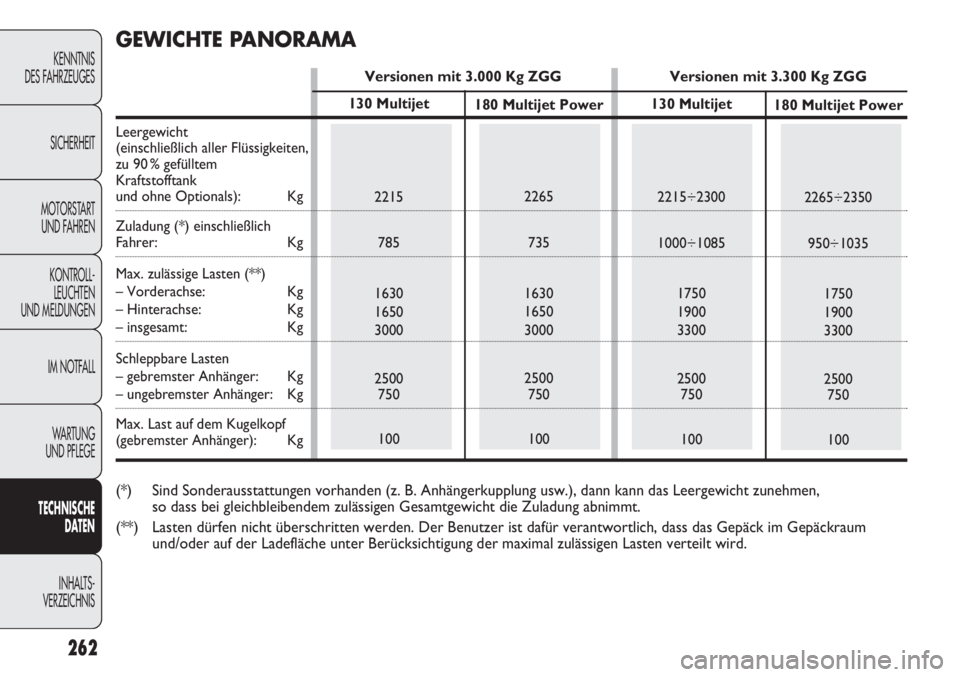

GEWICHTE PANORAMA
Versionen mit 3.000 Kg ZGG Versionen mit 3.300 Kg ZGG
Leergewicht
(einschließlich aller Flüssigkeiten,
zu 90 % gefülltem
Kraftstofftank
und ohne Optionals): Kg
Zuladung (*) einschließlich
Fahrer: Kg
Max. zulässige Lasten (**)
– Vorderachse: Kg
– Hinterachse: Kg
– insgesamt: Kg
Schleppbare Lasten
– gebremster Anhänger: Kg
– ungebremster Anhänger: Kg
Max. Last auf dem Kugelkopf
(gebremster Anhänger): Kg
(*) Sind Sonderausstattungen vorhanden (z. B. Anhängerkupplung usw.), dann kann das Leergewicht zunehmen,
so dass bei gleichbleibendem zulässigen Gesamtgewicht die Zuladung abnimmt.
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum
und/oder auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.

263
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
130
Multijet
90 (*)
10/12
11 (▼)
5,3
5,9
2,7 (❏) (❍)
2,9 (■) (●)
0,6
0,62
1,5
5,5
5,5150
Multijet
90 (*)
10/12
11 (▼)
5,3
5,9
2,7 (❏)
0,6
0,62
1,5
5,5
5,5180
Multijet Power
90 (*)
10/12
11 (▼)
8
9
2,9 (■)
0,6
0,62
1,5
5,5
5,5Vorgeschriebener Kraftstoff
Original-Produkte
Pkw-Diesel
(Spezifikation EN590)
Mischung aus destilliertem
Wasser und PARAFLU
UP
zu 50 % (▲)
SELENIA WR P.E.
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Mischung Wasser
und TUTELA
PROFESSIONAL SC 35

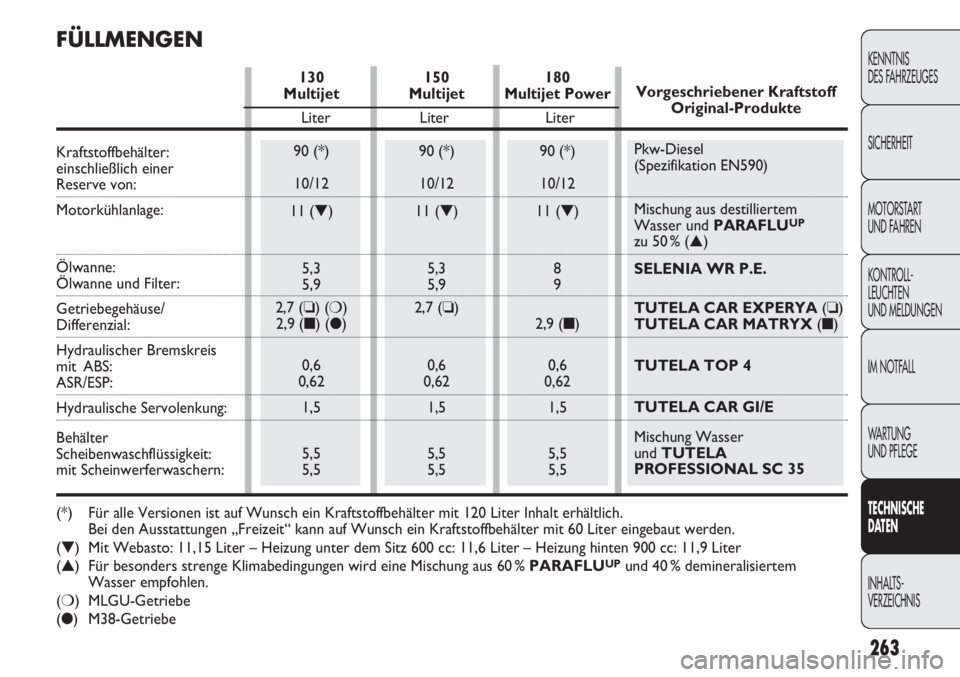

FÜLLMENGEN
Liter Liter Liter
Kraftstoffbehälter:
einschließlich einer
Reserve von:
Motorkühlanlage:
Ölwanne:Ölwanne und Filter:
Getriebegehäuse/
Differenzial:
Hydraulischer Bremskreis
mit ABS:
ASR/ESP:
Hydraulische Servolenkung:
Behälter
Scheibenwaschflüssigkeit:
mit Scheinwerferwaschern:
(*) Für alle Versionen ist auf Wunsch ein Kraftstoffbehälter mit 120 Liter Inhalt erhältlich.
Bei den Ausstattungen „Freizeit“ kann auf Wunsch ein Kraftstoffbehälter mit 60 Liter eingebaut werden.
(▼) Mit Webasto: 11,15 Liter – Heizung unter dem Sitz 600 cc: 11,6 Liter – Heizung hinten 900 cc: 11,9 Liter
(▲) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem
Wasser empfohlen.
(❍) MLGU-Getriebe
(●) M38-Getriebe

264
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Nach dem Plan
für programmierte
Wartung
Schaltgetriebe
und Differenzial
Schaltgetriebe
und Differenzial
Radseitige
Gleichlaufgelenke
Differenzialseitige
Gleichlaufgelenke
Differenzialseitige
Gleichlaufgelenke
Hydraulische
Servolenkung
Schmiermittel
(▲) Wenn keine Originalprodukte verwendet werden können, sind Schmieröle mit Mindestleistung ACEA C2 für Dieselmotoren im Notfall
zulässig. In diesem Fall sind die optimalen Motorleistungen nicht garantiert. Ein Ölwechsel durch die vom Fiat Kundendienst empfohlenen
Schmiermittel sollte schnellstmöglich erfolgen.
Die Benutzung von Produkten mit Eigenschaften die unter ACEA A2 liegen, könnte den Motor beschädigen und unterliegen nicht dem
Garantieschutz.
Bei besonders kalten klimatischen Bedingungen wenden Sie sich an den Fiat Kundendienst, der Ihnen das geeignete Produkt der Firma
PETRONAS LUBRICANTSempfiehlt.
Synthetisches Schmiermittel SAE 5W-30,
Klassifizierung FIAT 9.55535-S1
Synthetisches Schmiermittel SAE 75W-80,
das die Normen API GL-4 übertrifft
Synthetisches Schmiermittel SAE 75W-85,
das die Normen API GL-4 übertrifft
Fett auf Lithiumseifenbasis mit
Molybdändisulfid. Konsistenz NL.GI. 2
Fett auf Lithiumseifenbasis.
Konsistenz NL.GI. 0
Synthetisches Fett auf der Basis von Poly-Urea
für hohe Temperaturen. Konsistenz NL.GI. 2
Schmiermittel für Servolenkung
und Automatikgetriebe.
Übertrifft die Spezifikationen ATF DEXRON IIISELENIA WR P.E.(▲)
Contractual Technical
Reference N° 510.D07
TUTELA CAR EXPERYA
Contractual Technical
Reference N° F178.B06
TUTELA CAR MATRYX
Contractual Technical
Reference N°F108.F02
TUTELA STAR 500
TUTELA MRM ZERO
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA GI/E
Contractual Technical
Reference N° F001.C94Schmiermittel
für
Dieselmotoren
Schmiermittel
und Fette
für das
Motorgetriebe

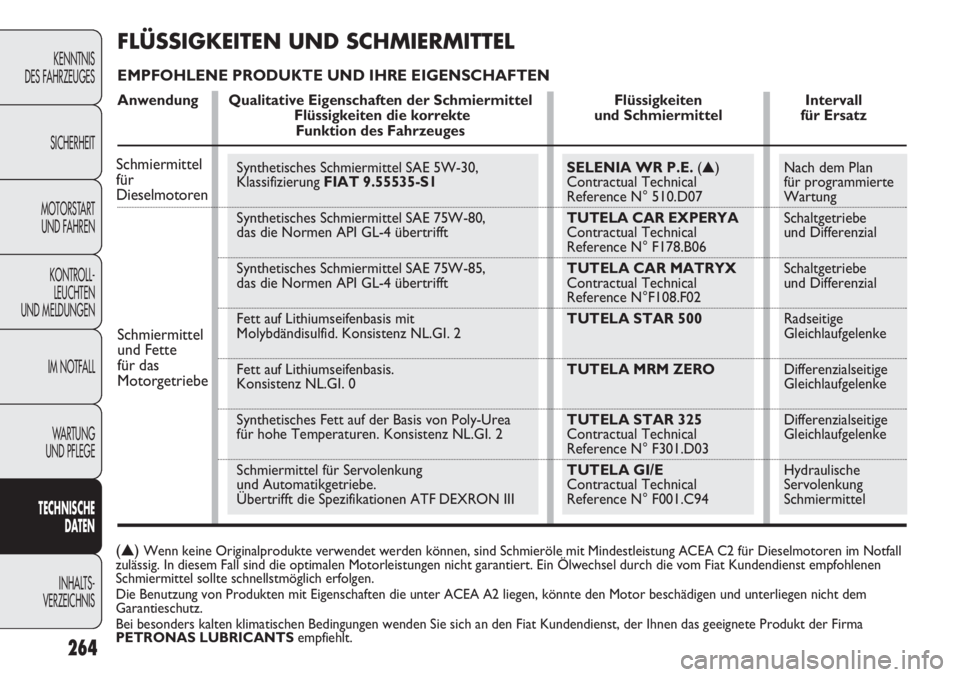

FLÜSSIGKEITEN UND SCHMIERMITTEL
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Anwendung Qualitative Eigenschaften der Schmiermittel Flüssigkeiten Intervall
Flüssigkeiten die korrekte und Schmiermittel für Ersatz
Funktion des Fahrzeuges

265
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

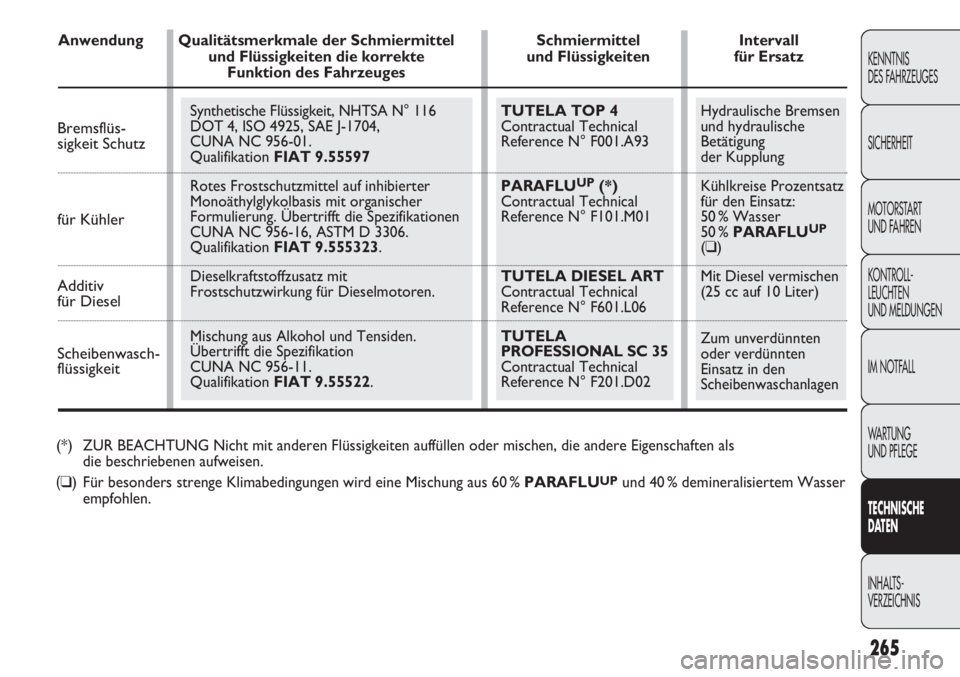

Hydraulische Bremsen
und hydraulische
Betätigung
der Kupplung
Kühlkreise Prozentsatz
für den Einsatz:
50 % Wasser
50 % PARAFLU
UP
(❑)
Mit Diesel vermischen
(25 cc auf 10 Liter)
Zum unverdünnten
oder verdünnten
Einsatz in den
Scheibenwaschanlagen
Synthetische Flüssigkeit, NHTSA N° 116
DOT 4, ISO 4925, SAE J-1704,
CUNA NC 956-01.
Qualifikation FIAT 9.55597
Rotes Frostschutzmittel auf inhibierter
Monoäthylglykolbasis mit organischer
Formulierung. Übertrifft die Spezifikationen
CUNA NC 956-16, ASTM D 3306.
Qualifikation FIAT 9.555323.
Dieselkraftstoffzusatz mit
Frostschutzwirkung für Dieselmotoren.
Mischung aus Alkohol und Tensiden.
Übertrifft die Spezifikation
CUNA NC 956-11.
Qualifikation FIAT 9.55522.
Bremsflüs-
sigkeit Schutz
für Kühler
Additiv
für Diesel
Scheibenwasch-
flüssigkeit
(*) ZUR BEACHTUNG Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als
die beschriebenen aufweisen.
(❑) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser
empfohlen.
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02 Anwendung Qualitätsmerkmale der Schmiermittel Schmiermittel Intervall
und Flüssigkeiten die korrekte und Flüssigkeiten für Ersatz
Funktion des Fahrzeuges

266
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS6,1
6,1
6,4
5,6
5,9
5,9
5,6
5,9
5,9
5,5
6,0
6,46,6
6,9
6,9
6,6
6,9
6,9
7,0
7,6
8,0
7,1
7,1
8,08,7
8,7
10,7
8,3
8,5
8,5
8,3
8,5
8,5
9,5
10,3
10,7

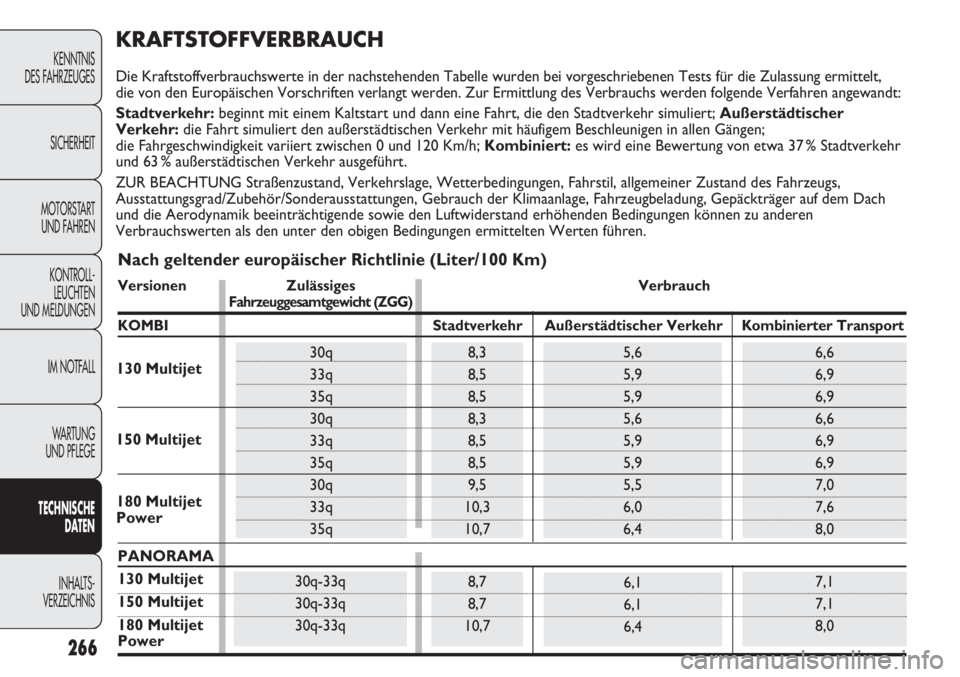

KRAFTSTOFFVERBRAUCH
Die Kraftstoffverbrauchswerte in der nachstehenden Tabelle wurden bei vorgeschriebenen Tests für die Zulassung ermittelt,
die von den Europäischen Vorschriften verlangt werden. Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
Stadtverkehr:beginnt mit einem Kaltstart und dann eine Fahrt, die den Stadtverkehr simuliert; Außerstädtischer
Verkehr:die Fahrt simuliert den außerstädtischen Verkehr mit häufigem Beschleunigen in allen Gängen;
die Fahrgeschwindigkeit variiert zwischen 0 und 120 Km/h; Kombiniert: es wird eine Bewertung von etwa 37 % Stadtverkehr
und 63 % außerstädtischen Verkehr ausgeführt.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach
und die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhenden Bedingungen können zu anderen
Verbrauchswerten als den unter den obigen Bedingungen ermittelten Werten führen.
150 Multijet
180 Multijet
Power
30q-33q
30q-33q
30q-33q
30q
33q
35q
30q
33q
35q
30q
33q
35q 130 Multijet
Nach geltender europäischer Richtlinie (Liter/100 Km)
Versionen Zulässiges VerbrauchFahrzeuggesamtgewicht (ZGG)
KOMBI Stadtverkehr Außerstädtischer Verkehr Kombinierter Transport
PANORAMA
130 Multijet
150 Multijet
180 Multijet
Power

30q
33q
35q
30q
33q
35q
30q
33q
35q
267
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
186
186
210
173
180
180
173
180
180
184
200
210

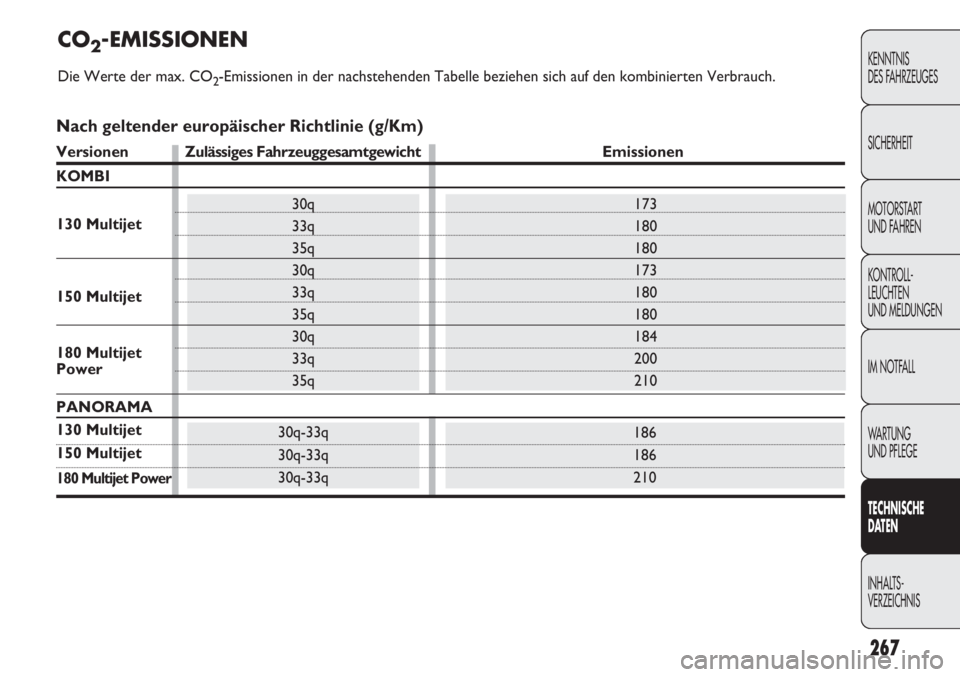

CO2-EMISSIONEN
Die Werte der max. CO2-Emissionen in der nachstehenden Tabelle beziehen sich auf den kombinierten Verbrauch.
130 Multijet
150 Multijet
180 Multijet
Power
30q-33q
30q-33q
30q-33q
Nach geltender europäischer Richtlinie (g/Km)
Versionen Zulässiges Fahrzeuggesamtgewicht Emissionen
KOMBI
PANORAMA
130 Multijet
150 Multijet
180 Multijet Power

268
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

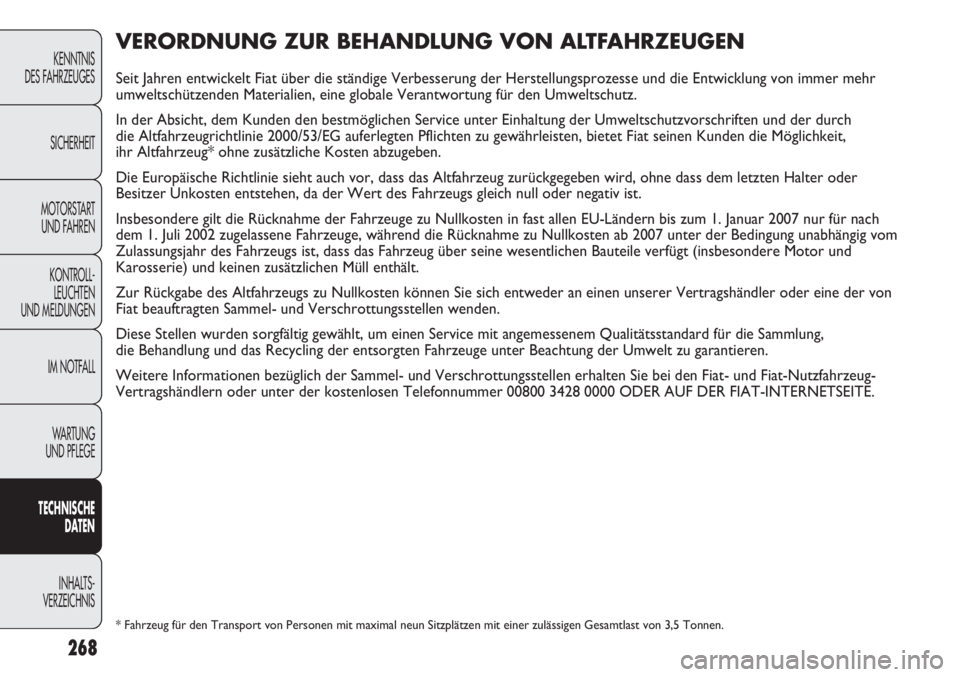

VERORDNUNG ZUR BEHANDLUNG VON ALTFAHRZEUGEN
Seit Jahren entwickelt Fiat über die ständige Verbesserung der Herstellungsprozesse und die Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz.
In der Absicht, dem Kunden den bestmöglichen Service unter Einhaltung der Umweltschutzvorschriften und der durch
die Altfahrzeugrichtlinie 2000/53/EG auferlegten Pflichten zu gewährleisten, bietet Fiat seinen Kunden die Möglichkeit,
ihr Altfahrzeug* ohne zusätzliche Kosten abzugeben.
Die Europäische Richtlinie sieht auch vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder
Besitzer Unkosten entstehen, da der Wert des Fahrzeugs gleich null oder negativ ist.
Insbesondere gilt die Rücknahme der Fahrzeuge zu Nullkosten in fast allen EU-Ländern bis zum 1. Januar 2007 nur für nach
dem 1. Juli 2002 zugelassene Fahrzeuge, während die Rücknahme zu Nullkosten ab 2007 unter der Bedingung unabhängig vom
Zulassungsjahr des Fahrzeugs ist, dass das Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere Motor und
Karosserie) und keinen zusätzlichen Müll enthält.
Zur Rückgabe des Altfahrzeugs zu Nullkosten können Sie sich entweder an einen unserer Vertragshändler oder eine der von
Fiat beauftragten Sammel- und Verschrottungsstellen wenden.
Diese Stellen wurden sorgfältig gewählt, um einen Service mit angemessenem Qualitätsstandard für die Sammlung,
die Behandlung und das Recycling der entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie bei den Fiat- und Fiat-Nutzfahrzeug-
Vertragshändlern oder unter der kostenlosen Telefonnummer 00800 3428 0000 ODER AUF DER FIAT-INTERNETSEITE.
* Fahrzeug für den Transport von Personen mit maximal neun Sitzplätzen mit einer zulässigen Gesamtlast von 3,5 Tonnen.
