87 PRAKTICKÉ INFORMACE-

Třetí brzdové světlo
(zadní výklopné dveře)
(W 5 W)


) Otevřete zadní výklopné dveře
a vyšroubujte dvě matice.

) Uvolněte držák z upevnění pro
zpřístupnění žárovek.

) Vyměňte vadnou žárovku.



Třetí brzdové světlo
(zadní levé dveře) (W 5 W)



) Zatlačte na jazýček A (zakulacená
část) na kraji světla a vytáhněte
krycí pouzdro.

) Přitáhněte krycí pouzdro směrem
dozadu.
) Stiskněte dva jazýčky B pro
vytažení držáku žárovek.

) Vytáhněte a vyměňte vadnou
žárovku.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.

PRAKTICKÉ INFORMACE88 -

Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné
znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na pojist-
kové skřínce.
Použijte pinzetu B
. VÝMĚNA POJISTKY

Pojistkové skřínky jsou umístěny
pod palubní deskou a v motorovém
prostoru.

Pojistková skřínka v palubní
desce
Uvolněte a odklopte víko pro zpří-
stupnění pojistek.
Náhradní pojistky a pinzeta B
jsou
upevněné na vnitřní straně víka A
.
Dobrá


Špatná


Pinzeta B



Spálenou pojistku (zjistíte pohledem
na pojistky) nahraďte vždy pojistkou
o stejné proudové hodnotě.

89 PRAKTICKÉ INFORMACE-


Č. pojistky



Proud



Funkce




1



15A

Zadní stěrače.


4



20A

Vícefunkční obrazovka - Přístrojová deska -
Autorádio - Ovladače u volantu.


5



-

Nepoužitá.


6



10A

Zásuvka diagnostiky.


7


-
Nepoužitá.


9



30A

Vyhřívání sedadel.


10



40A

Odmrazování zadních oken a zpětných zrcátek.


11



15A

Stěrač zadního okna (zad. výklopné dveře).


12



30A

Ovládání předních oken.


14



10A

Rozvodná skřínka motoru - Ovladače u volantu.


15



15A

Přístrojová deska - Vícefunkční obrazovka -
Autorádio.


16



30A

Ovladače zamykání a odemykání vstupů do
vozidla.


20



10A

Pravé brzdové světlo.


21



15A

Levé brzdové světlo.


22



20A

Přední stropní světlo - Světlo na čtení - Zapalovač
cigaret - Elektrické zpětné zrcátko.

PRAKTICKÉ INFORMACE90 -

Elektrický obvod vozu je proveden tak, aby fungoval se sériovým nebo dodatečně montovaným elektrickým příslu-
šenstvím.
Před instalováním dalšího elektrického vybavení nebo příslušenství do svého vozidla konzultujte pracovníky servisní
sítě CITROËN.
Některá elektrická příslušenství nebo způsob jejich montáže mohou negativně ovlivnit funkci vozidla (ovládacích elektronických
obvodů, obvodu autorádia a nabíjecího obvodu).
Automobilka CITROËN odmítá odpovědnost za náklady na opravu vozidla nebo za poškození jeho funkce způsobené nain-
stalováním dodatečného příslušenství, které není dodáváno a doporučeno automobilkou CITROËN a nebylo namontováno
dle jejích předpisů, zvláště pak přístrojů se spotřebou vyšší než 10 miliampér.
Maxi pojistky jsou dodatečnou ochranou elektrických systémů. Každý zásah na nich musí být prováděn výhradně v servisní
síti CITROËN.

91 PRAKTICKÉ INFORMACE-


Č. pojistky



Proud



Funkce




1



10A

Jednotka žhavení (diesel) - Spínače brzdových
světel a spojky - Zpětné světlo.


2



15A

Palivové čerpadlo.


3



10A

Počítač ABS.


4



10A

Počítač motoru.


5



-

Nepoužitá.


6



15A

Přední světlomety do mlhy.


7



20A

Čerpadlo ostřikovače světlometů.


8



20A

Relé ventilátoru chlazení - Počítač motoru.


9



15A

Levé potkávací světlo.



10



15A

Pravé potkávací světlo.


11



10A

Levé dálkové světlo.


12



10A

Pravé dálkové světlo.


13



15A

Zvukové výstražné zařízení.


14



10A

Čerpadla ostřikovačů skel vpředu a vzadu.


15



30A

Lambda sonda - Průtokoměr vzduchu.


16



30A

Relé vzduchového čerpadla.


17



30A

Přední stěrače.


18



40A

Ventilátor klimatizace.

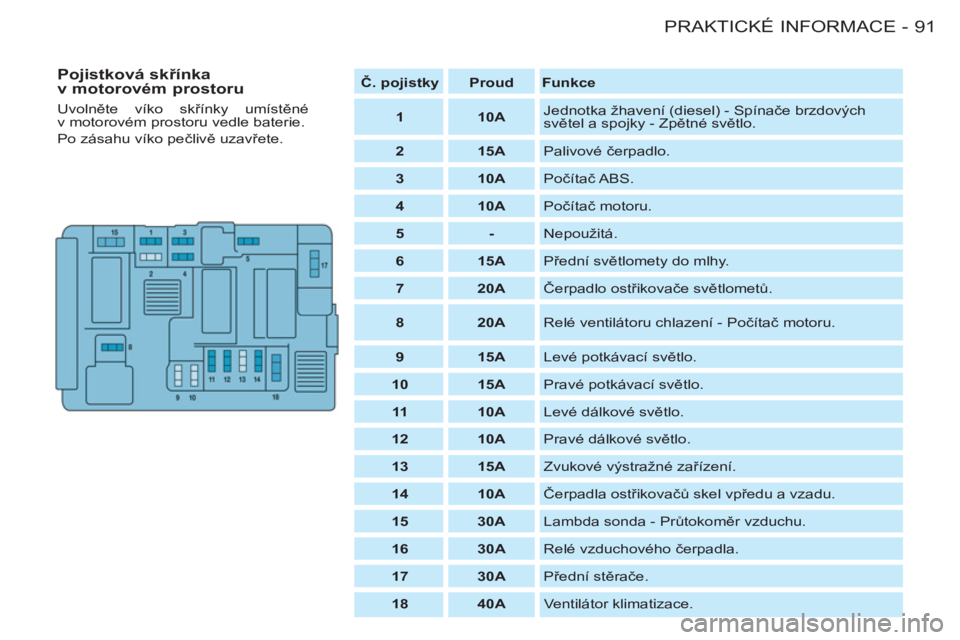

Pojistková skřínka
v motorovém prostoru
Uvolněte víko skřínky umístěné
v motorovém prostoru vedle baterie.
Po zásahu víko pečlivě uzavřete.

PRAKTICKÉ INFORMACE92 -
FUNKCE V EKONOMICKÉM
REŽIMU
Po zastavení motoru a otočení klíče do
polohy „příslušenství“ je možné některé
funkce (stěrače, ovládání oken, strop-
ní světla, autorádio, atd.) používat jen
po souhrnnou dobu třiceti minut, aby
zbytečně nevybíjely baterii.
Po uplynutí těchto třiceti minut se na
vícefunkční obrazovce zobrazí hlá-
šení o vstupu do režimu úspory elek-
trické energie a zapnuté funkce jsou
dočasně vyřazeny z činnosti.
Tyto funkce budou automaticky zno-
vu uvedeny do činnosti při příštím
použití vozidla.
Pro okamžité opětné zapnutí těch-
to funkcí je nutné nastartovat motor
a nechat ho chvíli točit.

Doba, kterou budete poté dispono-
vat pro použití funkce, se bude rov-
nat dvojnásobku doby chodu motoru.
Tato doba bude však vždy v rozmezí
pěti až třiceti minut. Poznámka: jest-
liže je zahájen telefonický hovor v
okamžiku uspání sítě, bude jej možné
normálně dokončit.
BATERIE


Doporučujeme odpojit baterii,
je-li vozidlo odstaveno na dobu
delší než jeden měsíc.


Před odpojením baterie vy-
pněte zapalování a vyčkejte
2 minuty.
Neodpojujte svorky za chodu motoru.

Nenabíjejte baterii bez odpojení svorek.

Zavřete před odpojením baterie všech-
na okna a otvírací střechu.
Po opětném připojení baterie zapněte
zapalování a vyčkejte před zapnutím
startéru 1 minutu, aby se mohly akti-
vovat elektronické systémy vozidla.
Pokud se nicméně po této manipulaci
vyskytnou malé poruchy, obraťte se na
servisní síť CITROËN.


S vybitou baterií není možno
nastartovat motor.

Nastartování s pomocí jiné
baterie:


- připojte červený kabel ke svorkám
kladného pólu (+) obou baterií,

- jeden konec zeleného nebo čer-
ného kabelu připojte ke svor-
ce záporného pólu (-) pomocné
baterie,

- připojte druhý konec zeleného
nebo černého kabelu ke kostři-
címu bodu startovaného vozidla,
co nejdále od baterie (např. k pra-
vému závěsu motoru).
Zapněte startér, nechte točit motor.
Počkejte na návrat na volnoběžné
otáčky a poté odpojte kabely.


Dobití baterie nabíječkou:



- odpojte baterii,

- dodržujte návod k použití stano-
vený výrobcem nabíječky,

- baterii připojte počínaje svorkou
záporného pólu (-),

- ověřte čistotu pólů a svorek.
Jsou-li pokryty síranem (běla-
vé nebo nazelenalé usazeniny),
demontujte je a očistěte.

93 PRAKTICKÉ INFORMACE-

Zapojení konektorů
A1: -
A2: - digitální ovládání
(výrobce)
A3: - digitální ovládání
(výrobce)
A4: - multiplexní zapojení autorádia
(výrobce)
A5: -
A6: (+) příslušenství
A7: (+) trvale zapojen
A8: (-) ukostření
B1: (+) -
B2: (-) -
B3: (+) přední pravý a výškový
reproduktor
B4: (-) přední pravý a výškový
reproduktor
B5: (+) přední levý a výškový
reproduktor
B6: (-) přední levý a výškový
reproduktor
B7: (+) -
B8: (-) -

MONTÁŽ REPRODUKTORŮ

Připravené vybavení umožňuje umístit:


- výškové reproduktory průměru
35 mm na palubní desku,

- reproduktory průměru 165 mm na
přední dveře.


MONTÁŽ AUTORÁDIA

Váš vůz je z výroby vybaven:


- střešní anténou,

- koaxiálním kabelem antény,

- základním odrušením,

- napájením normálních a výško-
vých reproduktorů vpředu,

- dvěma osmicestnými konektory.
Před montáží autorádia nebo
reproduktorů do svého vozi-
dla se poraďte s pracovníky
servisní sítě CITROËN.

PRAKTICKÉ INFORMACE94 -
KRYT PROTI SNĚHU *

Kryt proti sněhu se upevňuje ke
spodní části předního nárazníku
pro zabránění nahromadění sněhu
v místě ventilátoru chlazení chladiče
motoru.
Kryt proti sněhu sundejte:


- když jsou vnější teploty vyšší než
10 °C,

- v případě tažení přívěsu,

-
při jízdě rychlostí vyšší než 120 km/h.


MONTÁŽ



) Umístěte kryt proti přednímu
nárazníku.

) Namontujte jej zasunutím spod-
ních západek A do nárazníku.

) Zatlačte na kryt v místě jednotli-
vých horních západek B .



DEMONTÁŽ



) Zatlačte na dvě horní západky B
a sundejte kryt proti sněhu.


*
Doplňkové vybavení nebo součást
standardní výbavy v některých
zemích prodeje.
