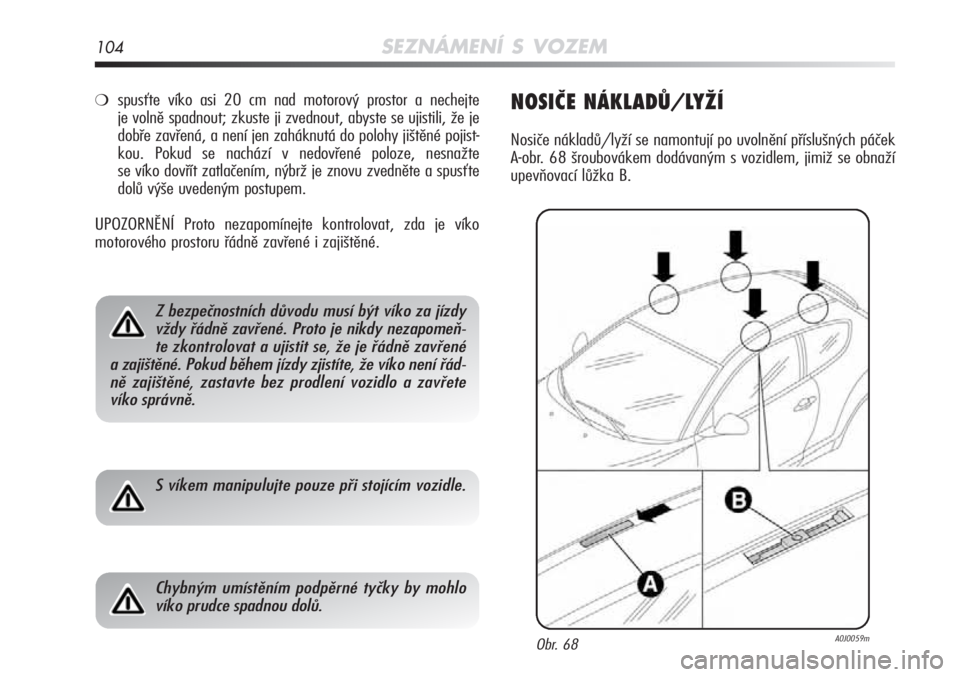

104SEZNÁMENÍ S VOZEM
❍spusťte víko asi 20 cm nad motorový prostor a nechejte
je volně spadnout; zkuste ji zvednout, abyste se ujistili, že je
dobře zavřená, a není jen zaháknutá do polohy jiště\Ťné pojist-
kou. Pokud se nachází v nedovřené poloze, nesnažte
se víko dovřít zatlačením, nýbrž je znovu zvedněte a spusťte
dolů výše uvedeným postupem.
UPOZORNĚNÍ Proto nezapomínejte kontrolovat, zda je víko
motorového prostoru řádně zavřené i zajištěné.NOSIČE NÁKLADŮ/LYŽÍ
Nosiče nákladů/lyží se namontují po uvolnění př\Ťíslušných páček
A-obr. 68 šroubovákem dodávaným s vozidlem, jimiž se obnaží\Ť
upevňovací lůžka B.
Z bezpečnostních důvodu musí být víko za jízdy
vždy řádně zavřené. Proto je nikdy nezapomeň-
te zkontrolovat a ujistit se, že je řádně zavřené
a zajištěné. Pokud během jízdy zjistíte, že víko\
není řád-
ně zajištěné, zastavte bez prodlení vozidlo a zavřete \
víko správně.
S víkem manipulujte pouze při stojícím vozidle.
Chybným umístěním podpěrné tyčky by mohlo
víko prudce spadnou dolů.
Obr. 68A0J0059m

SEZNÁMENÍ S VOZEM105
1
Po ujetí několika kilometrů zkontrolujte, zda jsou
upevňovací šrouby úchytů řádně utaženy.
Umístěte náklad na nosič rovnoměrně a při a při
řízení mějte na paměti zvýšenou citlivost vozidla
na boční vítr.
Dodržujte přesně platné předpisy o maximálních
rozměrech nosičů.
Nikdy nepřekračujte maximální povolená zatížení.\

V rámci řady doplňků Alfa Romeo se prodává speciáln\Ťí nosič
nákladů/lyží pro tento model.
UPOZORNĚNÍ Je nutno postupovat nanejvýš pozorně a přesně
podle návodu k sadě tyčí.SVĚTLOMETY
NASTAVENÍ SKLONU SVĚTELNÉHO SVAZKU
Nastavení správného sklonu světlometů je velice důlež\Ťité nejen
pro pohodlí a bezpečnost řidiče, ale i všech dalšíc\Ťh účastníků sil-
ničního provozu. Nastavení je předepsáno i v Pravidlech s\Ťilničního
provozu.
Řádným nastavením světlometů zajistíte pro sebe i pro\Ť ostatní opti-
mální viditelnost při jízdě s rozsvícenými světl\Ťomety. Pro kontrolu
a případné seřízení vyhledejte autorizovaný servis Alfa Romeo.

106SEZNÁMENÍ S VOZEM
NASTAVOVAČ SKLONU SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na MAR a rozsvícený\Ťmi
potkávacími světly.
Nastavení sklonu světlomet\b
Pro nastavení stiskněte tlačítka Òe (obr. 69 a obr. 70).
Nastavená poloha se zobrazí na displeji přístrojové desky\Ť.
Poloha 0 – jedna osoba nebo dvě osoby na předních sedadlech.
Poloha 1 – čtyři osoby.
Poloha 2 – čtyři osoby + náklad v zavazadlovém prostoru.
Poloha 3 – řidič + maximální přípustný náklad v zavazadlové\Ťm prostoru. UPOZORNĚNÍ Sklon světelného svazku je nutno zkontrolovat po
každé změně hmotnosti převáženého nákladu.
UPOZORNĚNÍ U vozidel s dvojitými xenonovými světlomety
Bixenon jsou světlomety nastavovány elektronicky, takže u těchto
provedení se tlačítka
Òa nevyskytují.
NASTAVENÍ MLHOVÝCH SVĚTEL
(pro příslušné modely/trhy)
Pro kontrolu a případné seřízení vyhledejte autorizova\Ťný servis
Alfa Romeo.
NASTAVENÍ SKLONU SVĚTLOMETŮ V ZAHRANIČÍ
Potkávací světlomety jsou nastaveny pro jízdu ve státě\Ť prvního
prodeje vozidla. Při používání vozidla v zemích, kde s\Ťe jezdí
v opačném směru, je třeba zakrýt oblasti světlometu podle
příslušných Pravidel silničního provozu platných v \Ťdané zemi,
aby nebyla oslňována protijedoucí vozidla.
Obr. 69A0J0026mObr. 70 - Modely se zařízením Start&StopA0J0277m

SEZNÁMENÍ S VOZEM107
1SYSTÉM ABS
ABS jako nedílná součást brzdové soustavy znemožní zabloková-
ní kol při brzdění s co nejlepším využitím přilnavosti kol a v m\Ťezích
dané přilnavosti zachová ovladatelnost vozidla i při brzdění
v mimořádných situacích.
Součástí je i systém EBD (Electronic Braking Force Distribu\Ťtion),
který umožňuje rozdělit brzdný účinek mezi přední a zadní kola.
UPOZORNĚNÍ Pro dosažení maximální výkonnosti brzdné sou-
stavy je nutné období sesedání asi 500 km: během této \Ťdoby
je vhodné nebrzdit příliš prudce, opakovaně a dlouze.
AKTIVACE SYSTÉMU
Zásah systému ABS je zjistitelný prostřednictvím lehké\Ťho pulzová-
ní brzdového pedálu doprovázeného hlukem: to značí, že j\Ťe třeba
přizpůsobit rychlost stavu vozovky.
MECHANICAL BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění)
(pro příslušné modely/trhy)
Jedná se o systém, který se nedá vypnout. Jakmile rozpozná
nouzové brzdění (podle rychlosti sešlápnutí brzdového pedálu),
umožní rychle zapůsobit na brzdovou soustavu.
Je třeba snížit rychlost vozidla a přizpůsobit jízdu
stavu silnice.
ABS využívá v největší možné míře přiln\
avost,
kterou má vozidlo v dané chvíli k dispozici, ale ne-
ní s to ji zvýšit. Proto po kluzkém povrchu jezdě-
te vždy s nejvyšší opatrností a nevystavujte se neospra-
vedlnitelnému riziku.
Jakmile podle pulzování pedálu ucítíte zásah ABS,
nepovolte tlak na pedál, naopak jej bez obav
držte nadále řádně sešlápnutý. Zastavíte tak vo-
zidlo s co nejkratší brzdnou dráhou v závislosti na stavu
silničního povrchu.

108SEZNÁMENÍ S VOZEM
SYSTÉM VDC
(Vehicle Dynamics Control)
Je to vyspělý systém řízení stability vozidla, který pomáhá
udržovat směr jízdy při ztrátě přilnavosti pneumatik.
VDC obsahuje následující systémy:
❍Hill Holder
❍ASR
❍Brzdový asistent
❍MSR
❍CBC
❍„ELECTRONIC Q2“ („E-Q2“)
❍DST
AKTIVACE SYSTÉMU
Je signalizována blikáním kontrolky ána přístrojové desce.
Kontrolka tak řidiče informuje o kritickém stavu stability a přil-
navosti.
ZAPNUTÍ SYSTÉMU
VDC se zapne samočinně při spuštění motoru a nedá se vypnout.
SYSTÉM HILL HOLDER
Je nedílnou součástí systému VDC. Usnadňuje rozjezd ve\Ť stoupání.
Zapne se samočinně za následujících stavů:
❍při stoupání: vozidlo stojí na podkladu (do kopce) se sklo\Ť-
nem větším než 5%, motor je zapnutý, pedály spojky
a brzdy jsou sešlápnuté a řazení je v neutrálu nebo na jin\Ťé
než zpáteční rychlosti;
❍při klesání: vozidlo stojí na vozovce, jejíž sklon je \Ťvětší než
5%, motor je zapnutý, pedály spojky a brzdy jsou sešlápnuté
a je zařazena zpáteční rychlost.
Při rozjezdu drží systém VDC brzdný tlak na kolech, dokud
se motor nevytočí na moment pro řádný rozjezd, v každé\Ťm pří-
padě po dobu asi 1 sekundy. Tím usnadní přesun pravé nohy
z brzdového pedálu na pedál akcelerace.
Jestliže se vozidlo do té doby nerozjede, systém se samočinn\Ťě
vypne s postupným uvolněním brzdného účinku. Během této fáze
je slyšet zvuk: ten signalizuje, že se vozidlo vzápětí ro\Ťzjede.
UPOZORNĚNÍ Systém Hill Holder není parkovací brzda. Proto
neopouštějte vozidlo bez aktivace parkovací brzdy, vypnutí
motoru a zařazení rychlostního stupně.

SEZNÁMENÍ S VOZEM109
1
SYSTÉM ASR (Antislip Regulation)
ASR je nedílnou součástí systému VDC. Samočinně zas\Ťahuje
při proklouznutí jednoho hnacího kola nebo obou hnacích kol,\Ť
při ztrátě přilnavosti na mokrém povrchu (aquaplaning),\Ť akcelera-
ci na nesoudržném, zasněženém nebo zledovatělém povrchu atd.
Podle typu prokluzu aktivuje systém jedno ze dvou ovládání:
❍při prokluzu obou hnacích kol, ASR zaúčinkuje snížení\Ťm
výkonu přenášeného motorem;
❍při prokluzu jednoho hnacího kola zaúčinkuje ASR automa-
tickým zabrzděním prokluzujícího kola.
ASR nefunguje v případě použití náhradního kola.
V takovém případě se na přístrojové desce
rozsvítí trvale kontrolka á.
Pro správné fungování soustav VDC a ASR je zce-
la nezbytné používat na všech kolech pneumatiky
stejné značky a typu.
VDC působí i na případné rezervní kolo. V každém
případě je nutno mít na paměti, že je rezervní
kolo menší než normální pneumatika, a proto má
i menší přilnavost než ostatní kola vozidla.
Výkony systému VDC a ASR nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému a neospra-
vedlnitelnému riziku \bízení vozidla musí vždy od-
povídat stavu silničního povrchu, viditelnosti a provozu.
Odpovědnost za bezpečnost jízdy leží vždy a jen na ř\
idiči.

110SEZNÁMENÍ S VOZEM
BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění)
Jedná se o systém, který se nedá vypnout. Jakmile rozpozná
nouzové brzdění (podle rychlosti sešlápnutí brzdového pedálu),
umožní rychle zapůsobit na brzdovou soustavu. Brzdový
asistent se vypne při závadě systému VDC.
SYSTÉM MSR
Je nedílnou součástí systému ASR, zasahuje při prudkém přeřa-
zení dolů tak, že dodá větší moment motoru a tím zabrání
nadměrnému unášení zadních kol, jímž by zejména na pov\Ťrchu
se sníženou adhezí mohlo vozidlo ztratit stabilitu.
SYSTÉM CBC
Tato funkce optimalizuje rozložení brzdného tlaku na čtyři kola,
(aby se využila všechna přilnavost k zemi), jakmile při br\Ťzdění
v zatáčkách začne účinkovat systém ABS. Tím se z\Ťlepší brzdná
dráha vozidla a zejména jeho stabilita.
SYSTÉM „ELECTRONIC Q2“ („E-Q2“)
Systém „Electronic Q2“ využívá brzdovou soustavu, jež se pak
chová velmi podobně jako diferenciál s omezeným prokluzem.
Brzdová soustava, při podmínkách akcelerace v zatáčce pů\Ťsobí na
vnitřní kolo tak, že zvyšuje hnací sílu vnějšího kola\Ť (více zatíže-
ného), rozděluje moment mezi přední hnací kola dynamicky\Ť
a nepřetržitě v závislosti na podmínkách řízení a silnič\Ťním povrchu.
Systém pracuje ve vazbě na přední zavěšení kol Mc P\Ťherson.
Umožňuje velmi účinné řízení vozidla sportovního typu.
SYSTÉM DST (Dynamic Steering Torque)
Jedná se o systém „aktivní“ kontroly nad vozidlem. Na voz\Ťov-
kách s nízkou přilnavosti samočinně koriguje natáče\Ťní kol,
sleduje i přetočení motoru. Systém vyvíjí na volant moment, jímž
se zvyšuje řidičovo vnímání bezpečnosti jízdy a \Ťzachovává
se kontrola nad řízením. Zásah systému VDC je pak „jem\Ťnější“.

SEZNÁMENÍ S VOZEM111
1SYSTÉM „Alfa DNA“
(Systém kontroly dynamiky vozidla)
(pro příslušné modely/trhy)
Díky tomuto zařízení lze pákou A-obr. 70 (na prostředním tunelu)
zvolit jeden ze tří možných jízdních režimů:
❍d = Dynamic (režim sportovní jízdy);
❍d = Normal (režim normální jízdy);
❍a = All Weather (režim jízdy při nízké přilnavosti jako např\Ť.za deště a sněhu).
Zařízení působí na řídicí systémy vozidla (m\Ťotor, řízení, systém
VDC, přístrojová deska).
Obr. 70A0J0090m
JÍZDNÍ REŽIM
Páčka A-obr. 70 má jednu aretovanou polohu, tzn. že se vždy
nachází ve středové poloze. Navolený jízdní reži\Ťm je signalizo-
ván svícením příslušné kontrolky LED na rámeč\Ťku a indikací
na nastavitelném multifunkčním displeji, jak je uvedeno níž\Ťe:
A0J0227m A0J0290m
Režim Dynamic Režim All Weather
Režim „Normal“
Při navolení režimu „Normal“ není na displeji zobrazen žádný
nápis/symbol.
VDC a ASR: Standardní nastavení
Tuning řízení: Standardní nastavení
DST: Standardní kontrola brzdicího účinku koordinovaná jednotkou ABS
Standardní kontrola boční akcelerace
Kompenzace přetáčení: dodání jemného momentu na
volant napomáhá řidiči v provedení správného mané\Ťvru
Motor: Standardní odezva
