96SEZNÁMENÍ S VOZEM
ELEKTRICKÉ OVLADAČE OKEN
Ovládá se jimi automatické otevírání a zavírání\Ť předního okna
na straně řidiče.
OVLADAČE
Dveře na straně řidiče obr. 57
Na osazení dveřního panelu jsou umístěna tlačítka, jimiž lze
s klíčkem na MAR ovládat:
A: otevření/zavření levého okna.
B: otevření/zavření pravého okna.
Automatické souvislé ovládání
(pro příslušné modely/trhy)
Aktivujte se stiskem jednoho z tlačítek na více než půl s\Ťekundy.
Okno se zastaví, jakmile se dostane do koncové polohy, nebo
opětným stiskem tlačítka:
❍Strana řidiče: zavření/otevření
❍Strana spolujezdce: pouze otevření
❍Pokud je součástí výbavy i ochrana proti skřípnutí:\Ť zavření/
otevření na straně řidiče a spolucestujícího.
Ochrana ochrana proti skřípnutí
(pro příslušné modely/trhy)
Ve vozidle je aktivní ochrana proti skřípnutí při zavír\Ťání okna.
Ochrana proti skřípnutí umožňuje detekovat případno\Ťu překážku
při zavírání okna, přerušit pohyb okna a v závislosti na poloze
okna obrátit jeho pohyb. Zařízení je užitečné i v p\Ťřípadě, kdy
s ovladači začnou nevhodně manipulovat děti cestující \Ťve vozidle.
Ochrana proti skřípnutí je aktivní při ručním i automatickém ovlá-
dání okna. Při zásahu ochrany proti skřípnutí se ok\Ťamžitě přeru-
ší pohyb skla, které se přestaví na dolní doraz. Bě\Ťhem této doby
není možný jakýkoliv pohyb okna.
Obr. 57A0J0023m

SEZNÁMENÍ S VOZEM97
1
UPOZORNĚNÍ Pokud ochrana proti skřípnutí zasáhne pě\Ťtkrát
za sebou během jedné minuty nebo bude porouchaná, bude
zablokováno automatické vytažení skla do horní polohy. Okno
bude možné vytáhnout v půlsekundových intervalech postupnými
stisky ovládacího tlačítka.
K obnově řádného fungování systému je třeba dotč\Ťené okno spus-
tit dolů.
UPOZORNĚNÍ S klíčkem zapalování v poloze STOP nebo vyt\Ťaže-
ným ze zapalování zůstanou ovladače oken aktivní ješ\Ťtě asi tři
minuty a vypnou se otevřením některých dveří.
UPOZORNĚNÍ Pokud je ochrana součástí výbavy vozidla, s\Ťtiskem
tlačítka
Ëdálkového ovládání na více než dvě sekundy se ok\Ťna
otevřou; stiskem tlačítka
Ána více než dvě sekundy se okna
zavřou.
Dveře na straně spolucestujícího
Na dveřích spolucestujícího je tlačítko, jímž se\Ť ovládá otevření/
zavření příslušného okna.
Systém splňuje předpis 2000/4/ES z hlediska
ochrany cestujících při vyklonění z okna.
Nepatřičné zacházení s elektrickými ovládači oke\
n
je nebezpečné. Než začnete s ovladači manipulo-
vat a při manipulaci s nimi prověřte, zda nejsou
cestující vystaveni nebezpečí úrazu přímo při po\
hybu
skla nebo předměty, jež se zachytily do okna nebo do
nichž by okno narazilo. Při opuštění vozidla vyjměte v\
ždy
klíček ze zapalování, aby nevhodnou manipulací s otev-
řeným střešním oknem nemohlo dojít k ohrožení os\
ob,
které zůstanou ve vozidle.

98SEZNÁMENÍ S VOZEM
Inicializace systému ovládání oken
Po případném odpojení baterie nebo přerušení pojistky je nutno
fungování systém znovu inicializovat.
Postup při inicializaci:
❍okno, které se má inicializovat, ručně zcela zavřete;
❍po úplném zavření podržte spínač v poloze pro zavírání ještě
nejméně 1 sekundu.
UPOZORNĚNÍ U některých provedení je nutno po výpadku napáje-
ní řídicích jednotek (při výměně nebo odpojení\Ť baterie a výměně
pojistek řídicích jednotek ovládačů oken) resetovat a\Ťutomatiku
ovládání těchto oken. Reset je nutno provést se zavřenými dveřmi takto:
1. zcela otevřete okno ve dveřích řidiče a po jejím dosaž\Ťení
podržte tlačítko ještě tři sekundy (spodní doraz);
2. zcela zavřete okno ve dveřích řidiče a po jejím dosaž\Ťení podržte tlačítko ještě tři sekundy (horní doraz);
3. stejně, jak je uvedeno v bodech 1 a 2, postupujte i u dveří na straně spolucestujícího;
4. zkontrolujte, zda inicializace řádně proběhla a okna v auto-\Ť matickém režimu řádně fungují.
UPOZORNĚNÍ Se zapnutým centrálním zamykáním se zata\Ťže-
ním za vnitřní kliku jedněch dveří zruší zamknutí všech dveří.
Při výpadku elektrického napájení (přerušením pojistky, odpoje-
ním baterie, atd.) je možné dveře zamknout ručně, ale pak
nefunguje automatické ovládání oken. Pro otevření nebo\Ť zavře-
ní dveří s oknem nahoře je nutno pro snazší pohyb skla\Ť v rámu
zatlačit na okno směrem dovnitř (obr. 58).
Obr. 58A0J0170m

SEZNÁMENÍ S VOZEM99
1ZAVAZADLOVÝ PROSTOR
Odemknutí zavazadlového prostoru se ovládá elektricky a za jízdy
vozidla je ovládání zablokováno.
OTEVŘENÍ
Je-li víko zavazadlového prostoru odemknuté, je možné jej otev-
řít zvenku stiskem na elektrické logo obr. 59 tak, aby bylo sly-
šet klapnutí na doklad uvolnění zámku, nebo stisknutím\Ť tlačítka
Rna dálkovém ovládání.
Při odemknutí dvakrát bliknou směrová světla a rozsví\Ťtí se vnitř-
ní svítidla: svítidlo zhasne samočinně při zavření\Ť víka zavazadlo-
vého prostoru. Jestliže zapomenete zavazadlový prostor zavřít,
svítidlo zhasne samočinně po několika minutách.
Obr. 59A0J0058m
Nouzové otevření zevnitř
Postupujte takto:
❍vyndejte zadní opěrky hlavy a vyklopte sedadla (viz “Rozší\Ťření
zavazadlového prostoru“);
❍stiskněte páčku A-obr. 60.
Obr. 60A0J0178m

100SEZNÁMENÍ S VOZEM
INICIALIZACE VÍKA ZAVAZADLOVÉHO PROSTORU
UPOZORNĚNÍ Po případném odpojení baterie nebo přerušení pojist-
ky je nutno znovu inicializovat fungování mechanismu zamykání\Ť/
odemykání dveří takto.
❍zavřete všechny dveře a víko zavazadlového prostoru;
❍stiskněte tlačítko Ádálkového ovládání;
❍stiskněte tlačítko Ëdálkového ovládání.
ZAVŘENÍ
Zatáhněte za páčku A-obr. 61, sklopte víko a zatlačte na něj
u zámku tak, aby bylo znát zajišťovací zaklapnutí.
UPOZORNĚNÍ Před zavřením zavazadlového prostoru zkontrolujte,
zda máte u sebe klíček od vozidla, protože se víko samoč\Ťinně
zamkne.
Obr. 61A0J0079m

SEZNÁMENÍ S VOZEM101
1
ZVĚTŠENÍ ZAVAZADLOVÉHO PROSTORU
Vyjmutí zadní odkládací plošiny
Postupujte takto:
❍uvolněte konce dvou táhel A-obr. 62 plošiny B vytažením
ok C z čepů D;
❍uvolněte čepy A-obr. 63 z vnější strany plošiny z příslušných ulo-
žení B v bočních uloženích, pak vytáhněte ploš\Ťinu směrem ven.
❍Vyndanou plošinu je možné umístit napříč v zavazadl\Ťovém
prostoru nebo mezi opěradla předních sedadel a sklope-
né sedáky zadních sedadel (při největším možné\Ť zvětšení
zavazadlového prostoru).
Vyklopení sedadel
Postupujte takto:
❍hlavové opěrky maximálně vytáhněte, stiskněte tlač\Ťítka
A-obr. 64 po stranách držáků a vytáhněte hlavové opěrky
směrem nahoru;
❍dejte bezpečnostní pásy stranou, zkontrolujte, zda se
nezkroutily;
Obr. 62A0J0080mObr. 63A0J0081m

102SEZNÁMENÍ S VOZEM
Umístění zadního sedadla zpět
Dejte bezpečnostní pásy stranou, dbejte na to, aby se nezkrouti\Ťly.
Zvedněte opěradla a zatlačte je dozadu tak, aby zaklaply oba
zajišťovací mechanismy. Zkontrolujte vizuálně, zda zmizela čer-
vená značka na pákách A-obr. 65. Červená značka znamená
nezaklapnutí sedadla.
Umístěte a zasuňte hlavové opěrky zpět do uložení\Ť.
❍zvedněte zajišťovací páky A-obr. 65 opěradel a vyklopte
dopředu požadovaný sedák (zvednutí zajišťovací páky
A se pozná podle červené značky).
Obr. 64A0J0083mObr. 65A0J0082m

SEZNÁMENÍ S VOZEM103

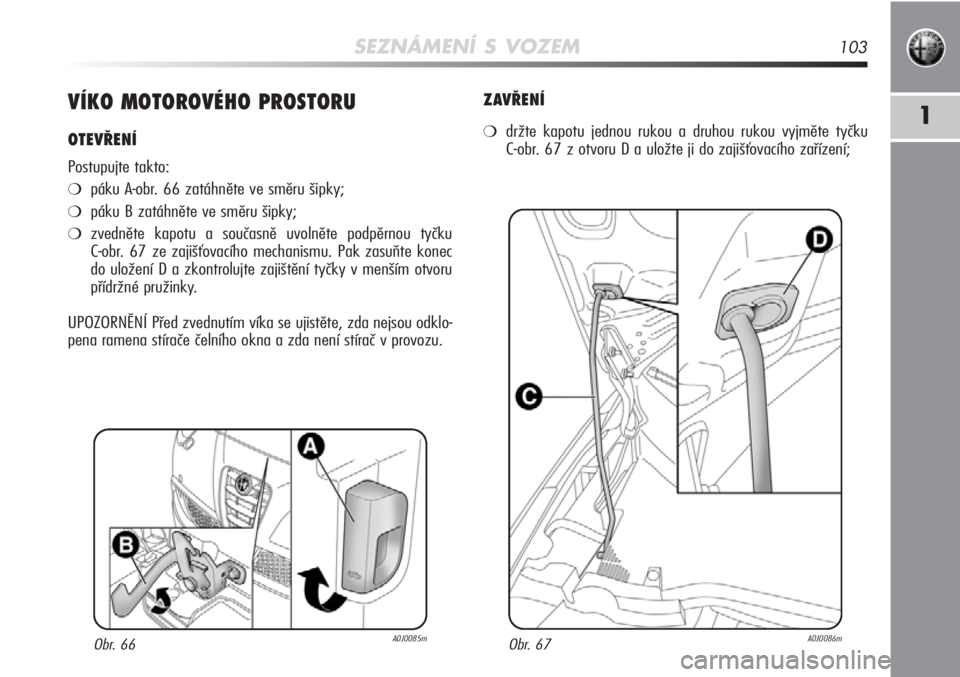

1VÍKO MOTOROVÉHO PROSTORU
OTEVŘENÍ
Postupujte takto:
❍páku A-obr. 66 zatáhněte ve směru šipky;
❍páku B zatáhněte ve směru šipky;
❍zvedněte kapotu a současně uvolněte podpěrnou tyčku
C-obr. 67 ze zajišťovacího mechanismu. Pak zasuňte konec
do uložení D a zkontrolujte zajištění tyčky v menší\Ťm otvoru
přídržné pružinky.
UPOZORNĚNÍ Před zvednutím víka se ujistěte, zda nejsou\Ť odklo-
pena ramena stírače čelního okna a zda není stírač \Ťv provozu.
Obr. 66A0J0085m
ZAVŘENÍ
❍
držte kapotu jednou rukou a druhou rukou vyjměte tyčku
C-obr. 67 z otvoru D a uložte ji do zajišťovacího zařízení;
Obr. 67A0J0086m
