2010 Peugeot Expert Tepee Manual del propietario (in Spanish)

135
Medio Ambiente
AYUDA RÁPIDA
7
MEDIO AMBIENTE
Con usted, PEUGEOT actúa para la
protección del medio ambiente.
Le invitamos que consulte en la página

www.peugeot.com , Los motores PEUGEOT Diesel HDi -
inyección directa diesel Common Rail -
tienen la característica de ofrecer un bajo
consumo y de minimizar las emisiones de
CO
2 . Más allá de esta contribución, estos
motores aportan más suavidad en una
conducción particularmente apreciada. - respete los vencimientos de los
mantenimientos, a efectuar en la Red
PEUGEOT, habilitada para almacenar
las baterías y los líquidos usados,
- proscribir los aditivos en el aceite motor, para preservar la fiabilidad
de los motores y los dispositivos de
antipolución.
Remítase en la guía de utilización a los
consejos de "uso correcto", al arranque
y a la parada, al final del capítulo 2.
seleccione el menú
< ENVIRONNEMENT > y más
concretamente < OPÉRATION CARBONE >
para descubrir < THE NURSERY >. seleccione el menú
< ENVIRONNEMENT > y más
concretamente < OPÉRATION CARBONE >
para descubrir < LA PEPINIERE >. Como usuario, usted puede contribuir,
también, a proteger el medio ambiente
siguiendo ciertas reglas:
- adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y brutales,

136
Dimensiones

137
Dimensiones

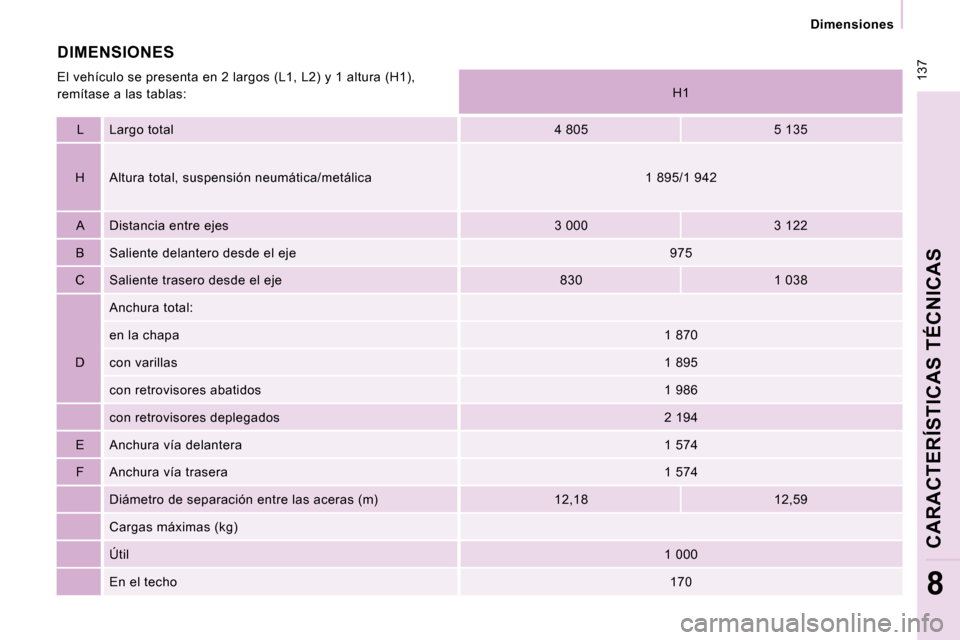

CARACTERÍSTICAS TÉCNICAS
8
H1
L Largo total 4 805 5 135
H Altura total, suspensión neumática/metálica 1 895/1 942
A Distancia entre ejes 3 000 3 122
B Saliente delantero desde el eje 975
C Saliente trasero desde el eje 830 1 038
Anchura total:
en la chapa 1 870
D con varillas 1 895
con retrovisores abatidos 1 986
con retrovisores deplegados 2 194
E Anchura vía delantera 1 574
F Anchura vía trasera 1 574
Diámetro de separación entre las aceras (m) 12,18 12,59
Cargas máximas (kg)
Útil 1 000
En el techo 170

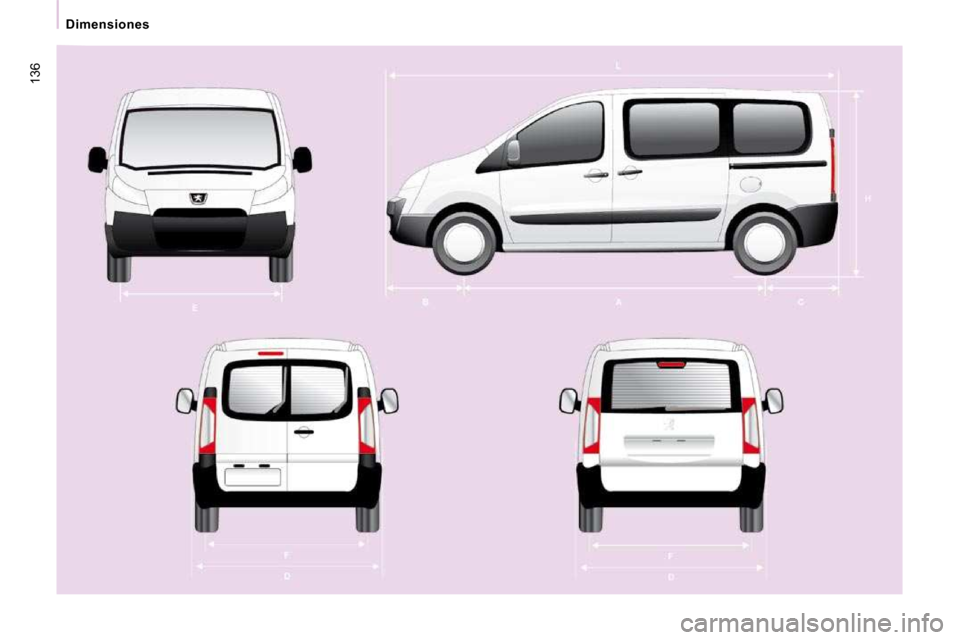

DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2) y 1 altura (H1),
remítase a las tablas:

138
Dimensiones

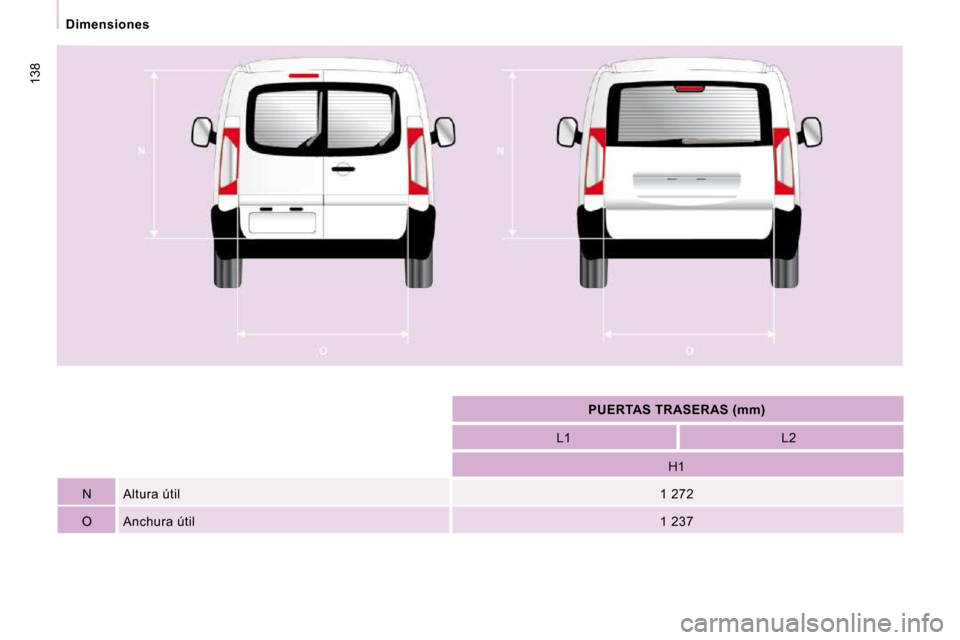

PUERTAS TRASERAS (mm)
L1 L2
H1
N Altura útil 1 272
O Anchura útil 1 237

139
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

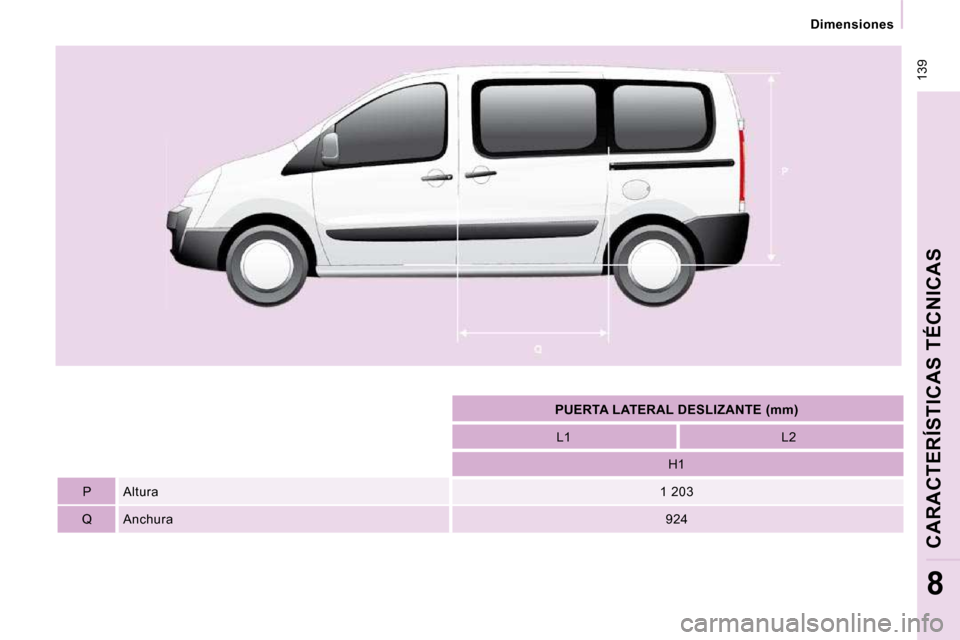

PUERTA LATERAL DESLIZANTE (mm)
L1 L2 H1
P Altura 1 203
Q Anchura 924

140
Masas
MASAS Y CARGAS REMOLCABLES (KG)
Para más información, consulte su certificado de matriculación.
En cada país, es imperativo respetar las cargas re molcables admitidas por el código de circulación. P ara conocer las posibilidades de
remolcado de su vehículo y su peso total rodante ad misible, consulte la red PEUGEOT.
Con compensación de carga
Es posible, cuando el vehículo que remolca no ha a lcanzado la MTMA, llevar esta masa en el remolque.
En cualquier caso, no sobrepase la masa del remolq ue y la MMA, indicada en su certificado de matriculación.
Respete las capacidades de remolcado de su vehícul o.

Motor Silueta
Número
de plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada con frenos (2)

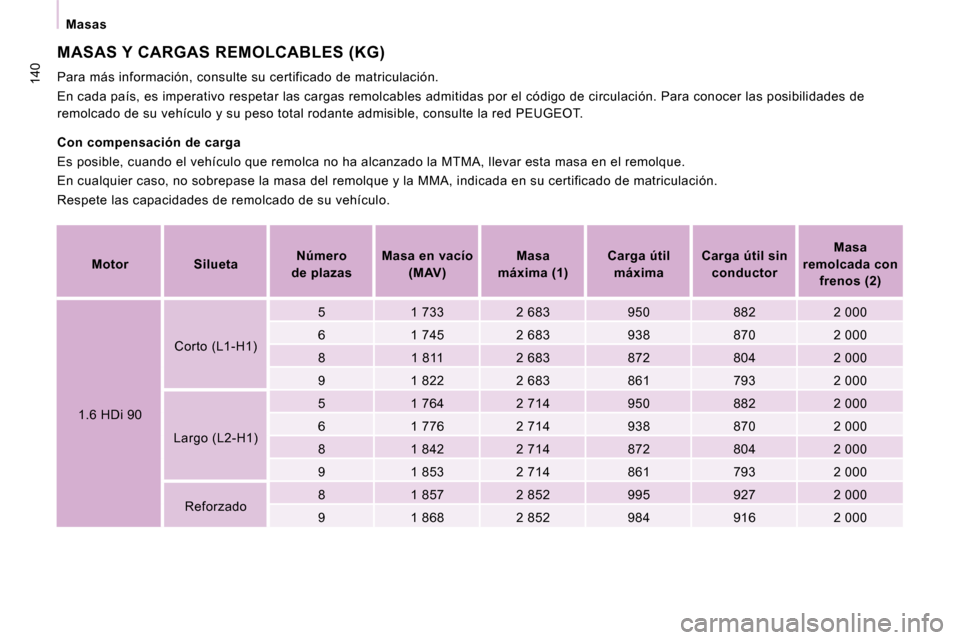

1.6 HDi 90 Corto (L1-H1)
5 1 733 2 683 950 882 2 000
6 1 745 2 683 938 870 2 000
8 1 811 2 683 872 804 2 000
9 1 822 2 683 861 793 2 000
Largo (L2-H1) 5 1 764 2 714 950 882 2 000
6 1 776 2 714 938 870 2 000
8 1 842 2 714 872 804 2 000
9 1 853 2 714 861 793 2 000
Reforzado 8 1 857 2 852 995 927 2 000
9 1 868 2 852 984 916 2 000

141
Masas
CARACTERÍSTICAS TÉCNICAS
8

Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada con frenos (2)
2.0 HDi 120 y
2.0 HDi 120 FAP Corto (L1-H1)
5 1 809 2 759 950 882 2 000
6 1 821 2 759 938 870 2 000
8 1 887 2 759 872 804 2 000
9 1 898 2 759 861 793 2 000
Largo (L2-H1) 5 1 841 2 791 950 882 2 000
6 1 853 2 791 938 870 2 000
8 1 919 2 791 872 804 2 000
9 1 930 2 791 861 793 2 000
Reforzado 8 1 934 2 932 958 930 2 000
9 1 945 2 932 987 919 2 000
(1) Masa máxima técnicamente admisible en carga (M TMA).
(2) Masa remolcada con frenos con compensación de carga: ésta se puede aumentar en carga, a condición de quitar del vehículo la misma
cantidad de esta carga para no sobrepasar la MMA.
Temperaturas exteriores elevadas pueden conllevar un rendimiento menor del vehículo para proteger el motor. Cuando la temperatura
exterior es superior a 37 °C, limite la masa remolc ada a 700 kg, sin compensación de carga.
En el caso de un vehículo que remolca, está prohib ido sobrepasar la velocidad de 100 km/h (respete el código de circulación en su país).

142
Masas

Motor Silueta
Número de
plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada con frenos (2)

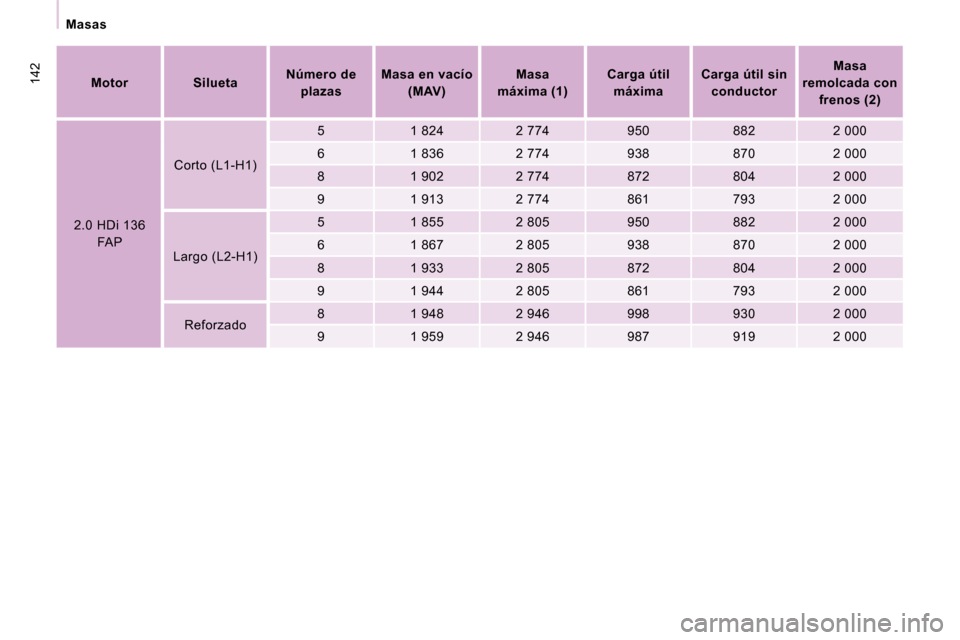

2.0 HDi 136 FAP Corto (L1-H1)
5 1 824 2 774 950 882 2 000
6 1 836 2 774 938 870 2 000
8 1 902 2 774 872 804 2 000
9 1 913 2 774 861 793 2 000
Largo (L2-H1) 5 1 855 2 805 950 882 2 000
6 1 867 2 805 938 870 2 000
8 1 933 2 805 872 804 2 000
9 1 944 2 805 861 793 2 000
Reforzado 8 1 948 2 946 998 930 2 000
9 1 959 2 946 987 919 2 000
