Cambiar una lámpara
AYUDA RÁPIDA
7

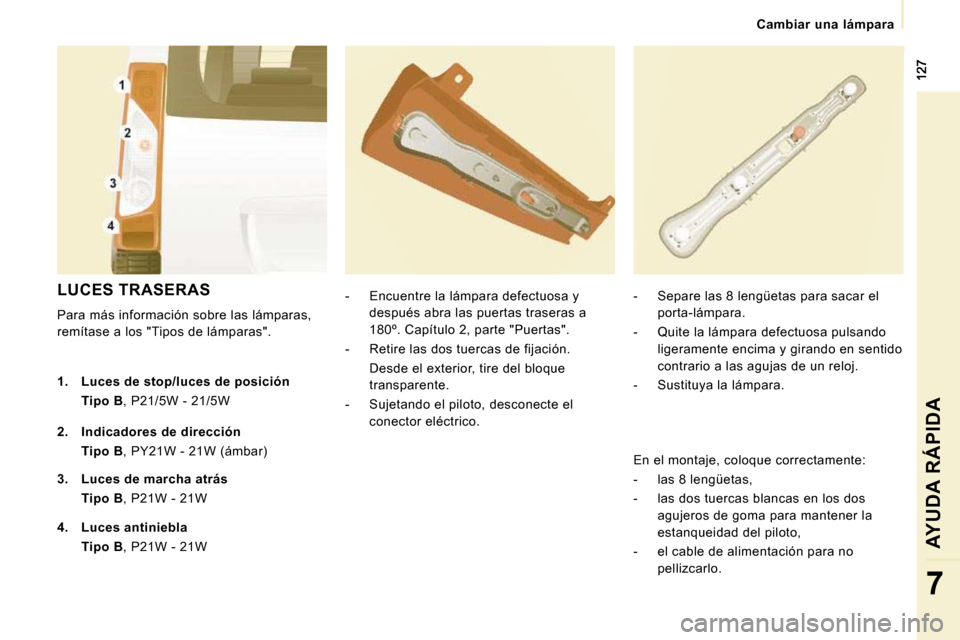

LUCES TRASERAS
Para más información sobre las lámparas,
remítase a los "Tipos de lámparas". - Encuentre la lámpara defectuosa y
después abra las puertas traseras a
180º. Capítulo 2, parte "Puertas".
- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque transparente.
- Sujetando el piloto, desconecte el conector eléctrico. - Separe las 8 lengüetas para sacar el
porta-lámpara.
- Quite la lámpara defectuosa pulsando ligeramente encima y girando en sentido
contrario a las agujas de un reloj.
- Sustituya la lámpara.

1. Luces de stop/luces de posición
Tipo B , P21/5W - 21/5W

2. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)

3. Luces de marcha atrás
Tipo B , P21W - 21W

4. Luces antiniebla
Tipo B , P21W - 21W En el montaje, coloque correctamente:
- las 8 lengüetas,
- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,
- el cable de alimentación para no pellizcarlo.

128
Cambiar una lámpara
TERCER PILOTO DE STOP

Tipo A , W5W - 5W
Tipo B , P21W - 21W

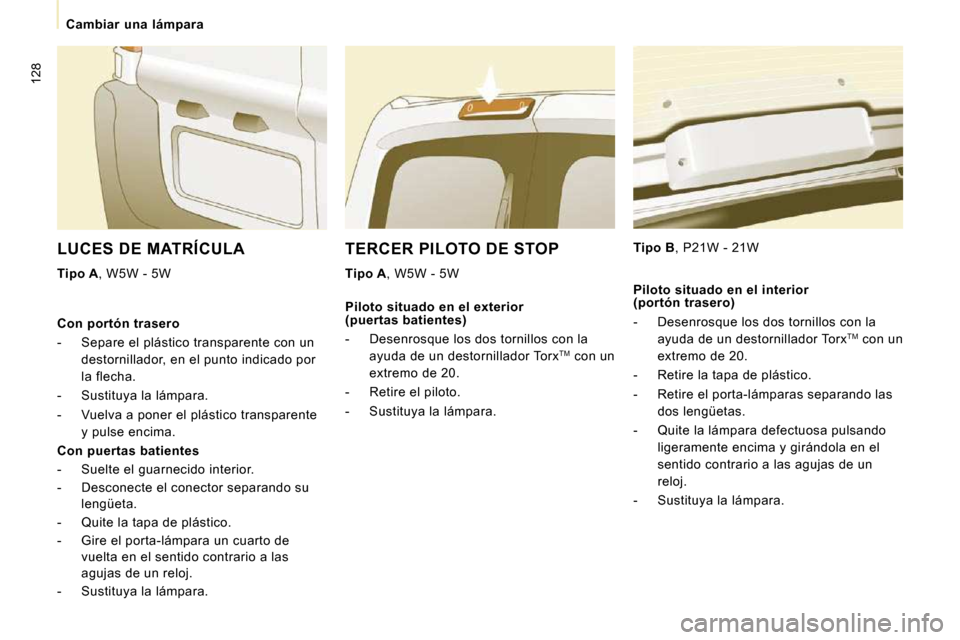

LUCES DE MATRÍCULA

Tipo A , W5W - 5W
Con portón trasero
- Separe el plástico transparente con un destornillador, en el punto indicado por
la flecha.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Quite la tapa de plástico.
- Gire el porta-lámpara un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara. Piloto situado en el exterior
(puertas batientes)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire el piloto.
- Sustituya la lámpara. Piloto situado en el interior
(portón trasero)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire la tapa de plástico.
- Retire el porta-lámparas separando las dos lengüetas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girándola en el
sentido contrario a las agujas de un
reloj.
- Sustituya la lámpara.

129
Cambiar un fusible
AYUDA RÁPIDA
7
CAMBIAR UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el panel de instrumentos lado derecho (detrás del porta-objetos, plegable),
- en el habitáculo (compartimento batería),
- debajo del capó motor.
Quitar y poner un fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado.
- Utilice la pinza.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
PEUGEOT declina cualquier responsabilidad
por los gastos ocasionados para la
reparación de su vehículo o los fallos
de funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados y no recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados sobrepasa los
10 miliamperios.
Las designaciones comunicadas sólo son
las de los fusibles que puede cambiar el
usuario con la ayuda de la pinza y de los
fusibles de recambio, situados detrás del
porta-objetos del panel de instrumentos
lado derecho. Para cualquier otro tipo de
intervención, vaya a la Red PEUGEOT.
A la atención de los profesionales: para
mayor información sobre los fusibles
y relés, consulte la esquemática de los
"Métodos" en la Red.

130
Cambiar un fusible
FUSIBLES PANEL DE INSTRUMENTOS LADO DERECHO
- Bascule el porta-objetos y tire de él fuertemente para acceder a los fusibles.
Fusibles
A
(amperios)
Función

1 15 Limpialunas trasero

2 - Libre

3 5 Calculador airbag

4 10 Sensor ángulo volante, Toma diagnosis, Sensor E SP,
Ventilación manual, Contactor embrague, Altura de l os faros,
Bomba filtro de partículas

5 30 Retrovisores con mando eléctrico,
Motor elevalunas pasajero

6 30 Alimentación elevalunas delantero

7 5 Luces de techo y luz guantera

8 20 Pantalla multifunción, Sirena alarma antirrobo, Au torradio,
Cargador compact disc, Radioteléfono, Cajetín servi cio
remolque (post-equipamiento)

9 10 Toma accesorios en fila 2

10 30 Corrector de plato trasero, Conmutación en el vola nte,
Combinado

11 15 Toma diagnosis, Contactor antirrobo

12 15 Kit manos libres, Calculador airbag, Calculador ayuda al
estacionamiento

13 5 Cajetín de servicio motor, Cajetín de servicio remolque

14 15 Sensor de lluvia, Ventilación trasera, Aire acondi cionado
automático, Combinado

15 30 Bloqueo/desbloqueo/superbloqueo de las puertas

16 - Libre

17 40 Luneta trasera con desempañado, Retrovisores co n
desempañado

Cambiar un fusible
AYUDA RÁPIDA
7

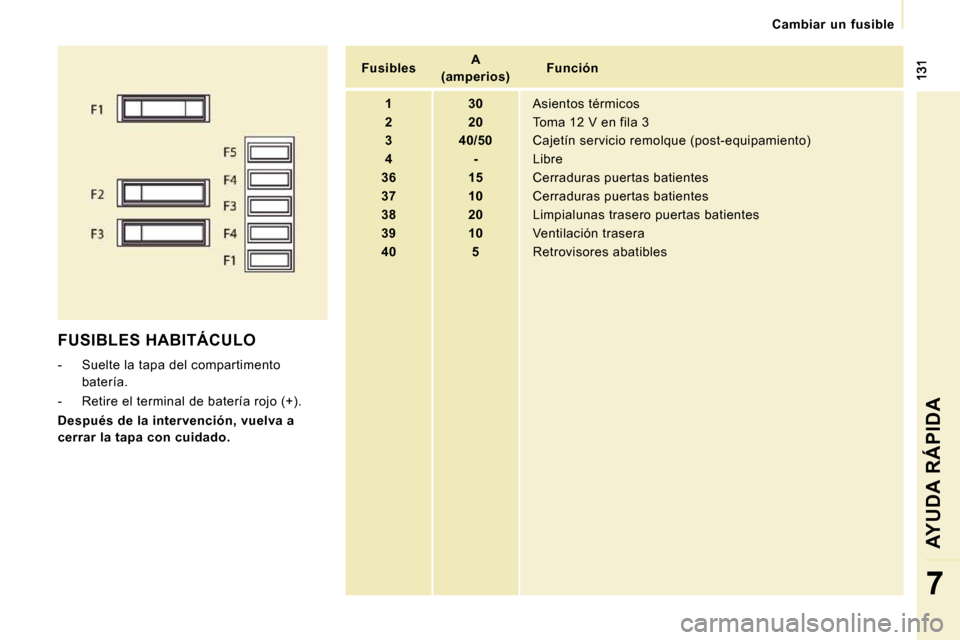

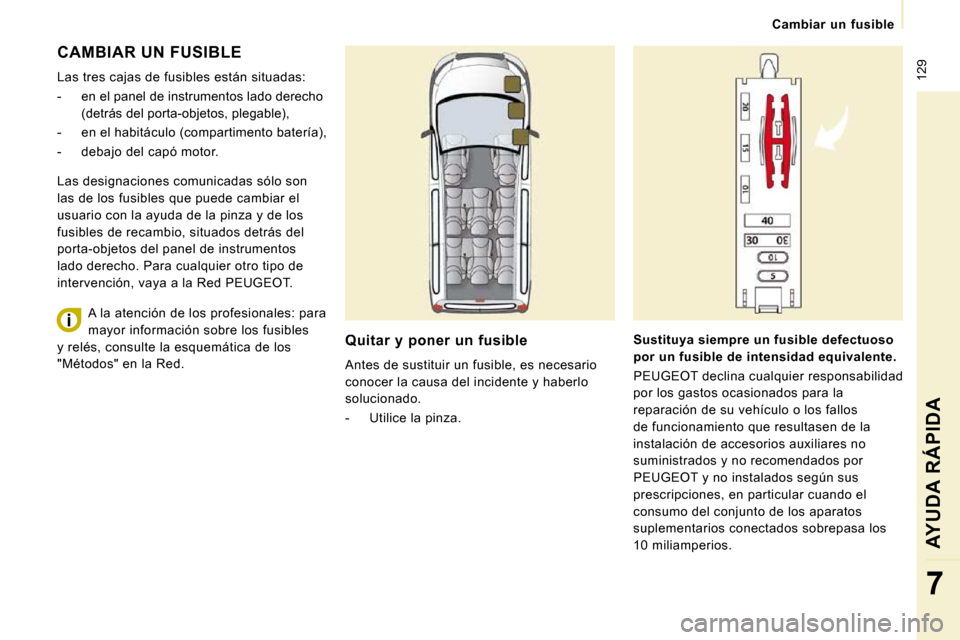

FUSIBLES HABITÁCULO
- Suelte la tapa del compartimento batería.
- Retire el terminal de batería rojo (+).

Después de la intervención, vuelva a
cerrar la tapa con cuidado.
Fusibles
A
(amperios)
Función

1 30 Asientos térmicos

2 20 Toma 12 V en fila 3

3 40/50 Cajetín servicio remolque (post-equipamiento)

4 - Libre

36 15 Cerraduras puertas batientes

37 10 Cerraduras puertas batientes

38 20 Limpialunas trasero puertas batientes

39 10 Ventilación trasera

40 5 Retrovisores abatibles

132
Cambiar un fusible

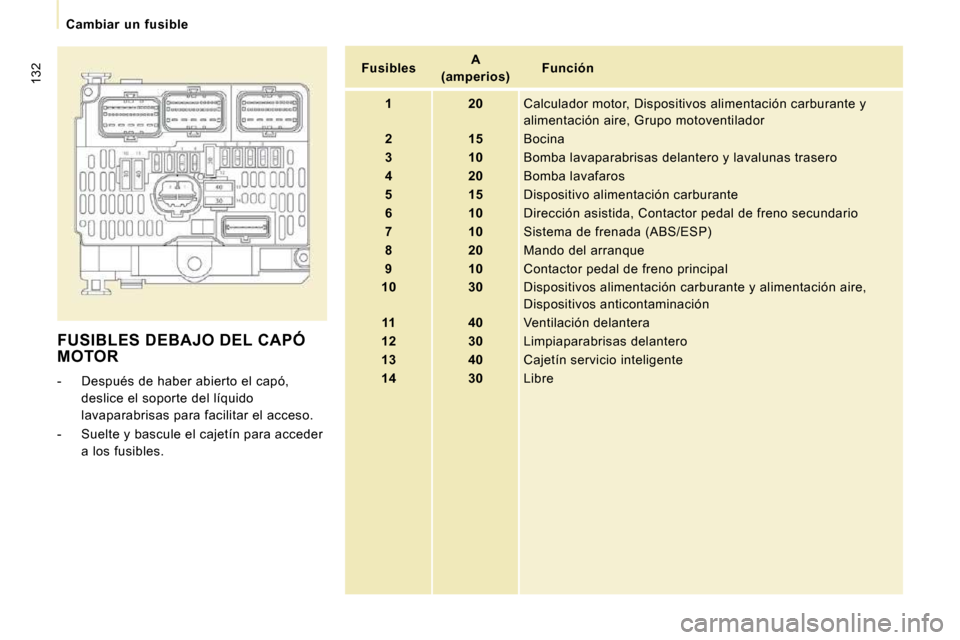

FUSIBLES DEBAJO DEL CAPÓ MOTOR
- Después de haber abierto el capó, deslice el soporte del líquido
lavaparabrisas para facilitar el acceso.
- Suelte y bascule el cajetín para acceder a los fusibles.
Fusibles
A
(amperios)
Función

1 20 Calculador motor, Dispositivos alimentación carbur ante y
alimentación aire, Grupo motoventilador

2 15 Bocina

3 10 Bomba lavaparabrisas delantero y lavalunas tras ero

4 20 Bomba lavafaros

5 15 Dispositivo alimentación carburante

6 10 Dirección asistida, Contactor pedal de freno secun dario

7 10 Sistema de frenada (ABS/ESP)

8 20 Mando del arranque

9 10 Contactor pedal de freno principal

10 30 Dispositivos alimentación carburante y alimentació n aire,
Dispositivos anticontaminación

11 40 Ventilación delantera

12 30 Limpiaparabrisas delantero

13 40 Cajetín servicio inteligente

14 30 Libre

133
Cambiar una escobilla del limpiaparabrisas
AYUDA RÁPIDA
7

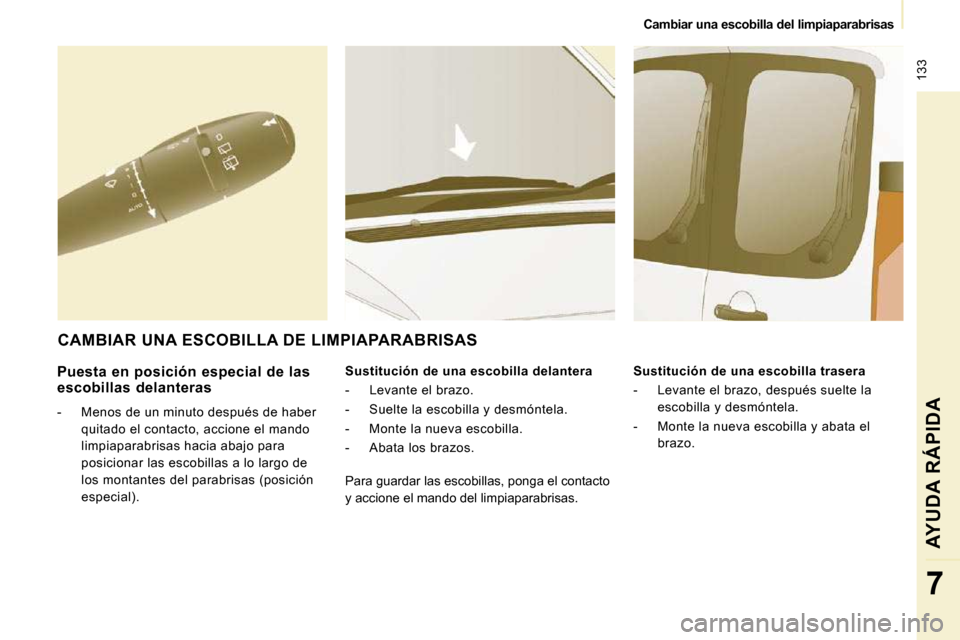

Puesta en posición especial de las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione el mando
limpiaparabrisas hacia abajo para
posicionar las escobillas a lo largo de
los montantes del parabrisas (posición
especial). Sustitución de una escobilla delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS
Para guardar las escobillas, ponga el contacto
y accione el mando del limpiaparabrisas.

134
Remolcar su vehículo
Sin elevación (las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
Por la parte delantera

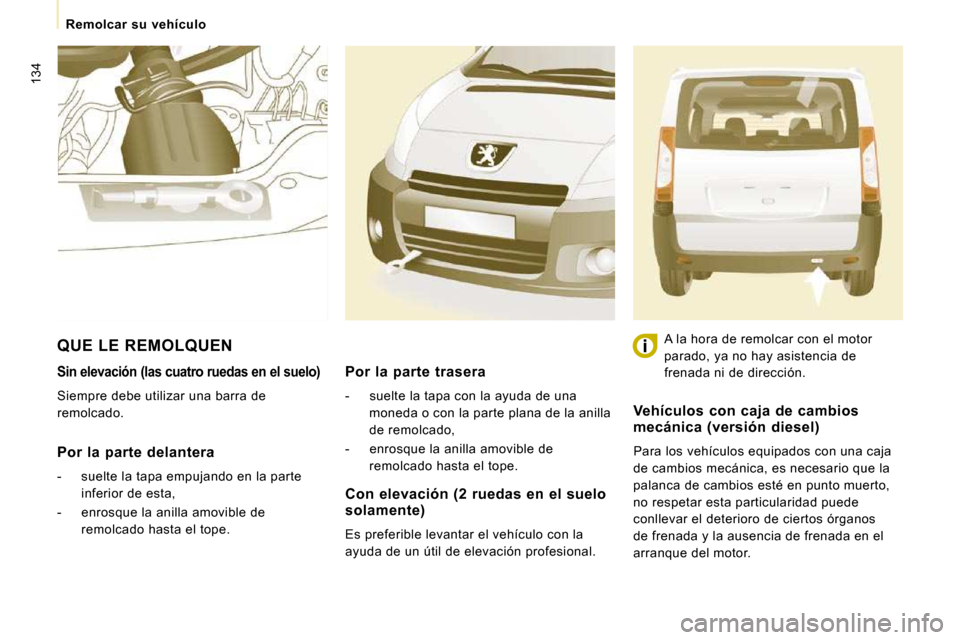

- suelte la tapa empujando en la parte inferior de esta,
- enrosque la anilla amovible de remolcado hasta el tope.
QUE LE REMOLQUEN
Con elevación (2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana de la anilla
de remolcado,
- enrosque la anilla amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección. Vehículos con caja de cambios mecánica (versión diesel)
Para los vehículos equipados con una caja
de cambios mecánica, es necesario que la
palanca de cambios esté en punto muerto,
no respetar esta particularidad puede
conllevar el deterioro de ciertos órganos
de frenada y la ausencia de frenada en el
arranque del motor.
