2010 Peugeot Expert Tepee Manual del propietario (in Spanish)

143

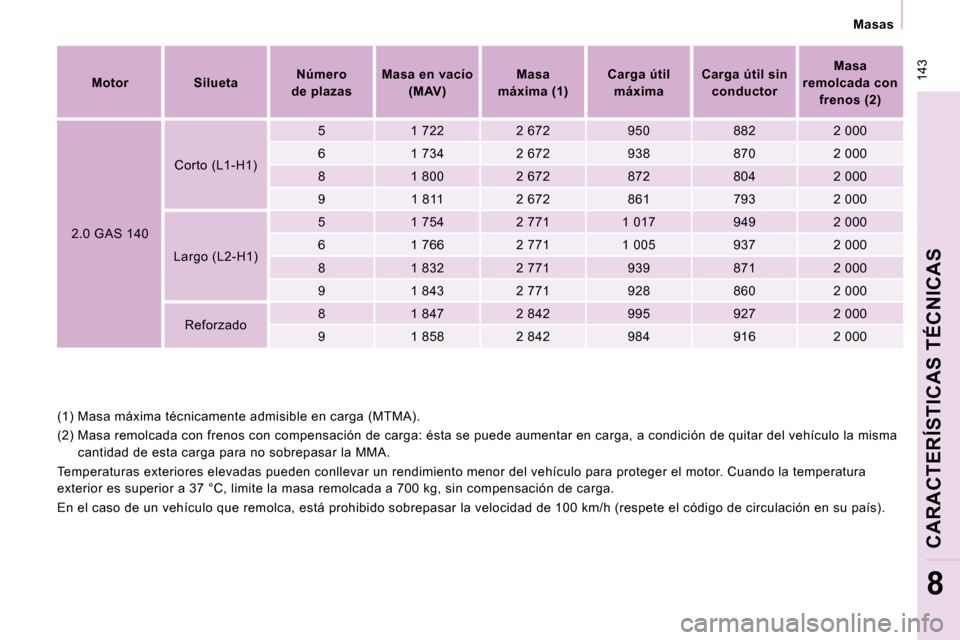

Masas
CARACTERÍSTICAS TÉCNICAS
8
(1) Masa máxima técnicamente admisible en carga (MTMA).
(2) Masa remolcada con frenos con compensación de carga: ésta se puede aumentar en carga, a condición de quitar del vehículo la misma
cantidad de esta carga para no sobrepasar la MMA.
Temperaturas exteriores elevadas pueden conllevar un rendimiento menor del vehículo para proteger el motor. Cuando la temperatura
exterior es superior a 37 °C, limite la masa remolc ada a 700 kg, sin compensación de carga.
En el caso de un vehículo que remolca, está prohib ido sobrepasar la velocidad de 100 km/h (respete el código de circulación en su país).

Motor Silueta
Número
de plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada con frenos (2)
2.0 GAS 140 Corto (L1-H1)
5 1 722 2 672 950 882 2 000
6 1 734 2 672 938 870 2 000
8 1 800 2 672 872 804 2 000
9 1 811 2 672 861 793 2 000
Largo (L2-H1) 5 1 754 2 771 1 017 949 2 000
6 1 766 2 771 1 005 937 2 000
8 1 832 2 771 939 871 2 000
9 1 843 2 771 928 860 2 000
Reforzado 8 1 847 2 842 995 927 2 000
9 1 858 2 842 984 916 2 000

144

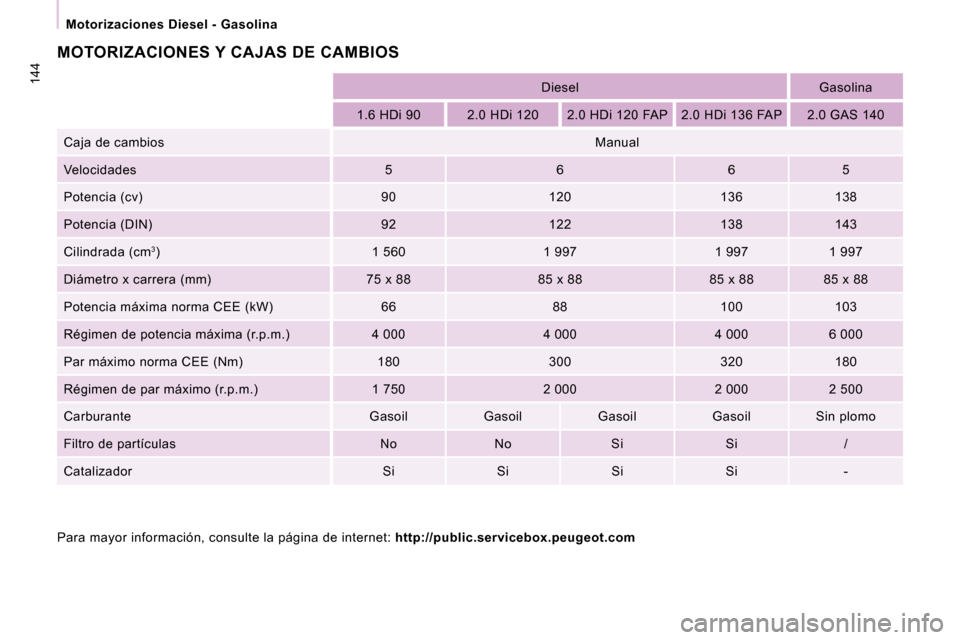

Motorizaciones Diesel - Gasolina
Diesel
Gasolina
1.6 HDi 90 2.0 HDi 120 2.0 HDi 120 FAP 2 .0 HDi 136 FAP 2.0 GAS 140
Caja de cambios Manual
Velocidades 5 6 6 5
Potencia (cv) 90 120 136 138
Potencia (DIN) 92 122 138 143
Cilindrada (cm 3
) 1 560 1 997 1 997 1 997
Diámetro x carrera (mm) 75 x 88 85 x 88 85 x 88 85 x 88
Potencia máxima norma CEE (kW) 66 88 100 103
Régimen de potencia máxima (r.p.m.) 4 000 4 00 0 4 000 6 000
Par máximo norma CEE (Nm) 180 300 320 18 0
Régimen de par máximo (r.p.m.) 1 750 2 000 2 000 2 500
Carburante Gasoil Gasoil Gasoil Gasoil Sin plomo
Filtro de partículas No No Si Si /
Catalizador Si Si Si Si -
Para mayor información, consulte la página de int ernet: http://public.servicebox.peugeot.com
MOTORIZACIONES Y CAJAS DE CAMBIOS

147

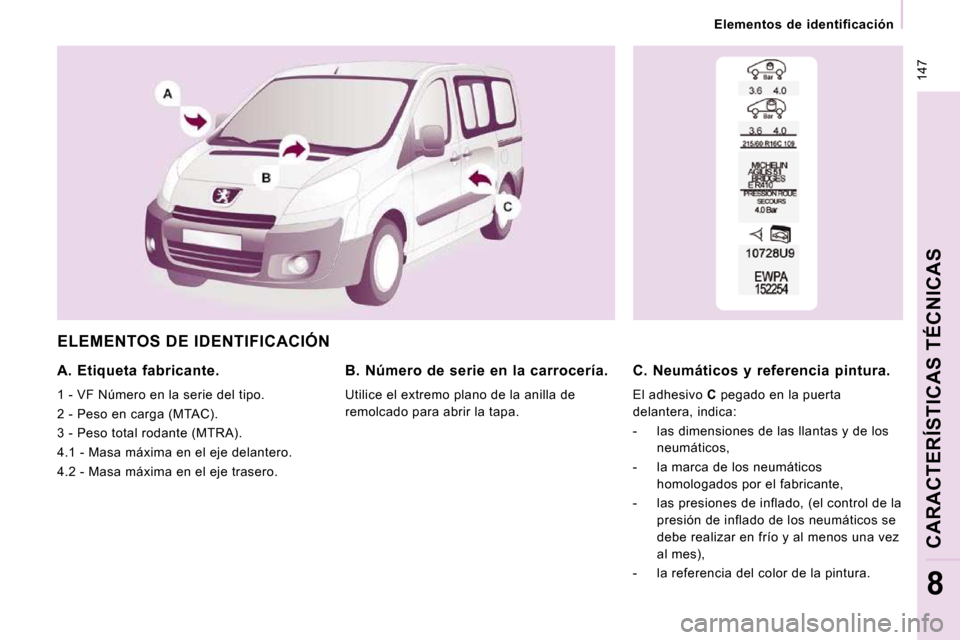

Elementos de identificación
CARACTERÍSTICAS TÉCNICAS
8
ELEMENTOS DE IDENTIFICACIÓN
A. Etiqueta fabricante.
1 - VF Número en la serie del tipo.
2 - Peso en carga (MTAC).
3 - Peso total rodante (MTRA).
4.1 - Masa máxima en el eje delantero.
4.2 - Masa máxima en el eje trasero.
B. Número de serie en la carrocería.
Utilice el extremo plano de la anilla de
remolcado para abrir la tapa.
C. Neumáticos y referencia pintura.
El adhesivo C pegado en la puerta
delantera, indica:
- las dimensiones de las llantas y de los neumáticos,
- la marca de los neumáticos homologados por el fabricante,
- las presiones de inflado, (el control de la presión de inflado de los neumáticos se
debe realizar en frío y al menos una vez
al mes),
- la referencia del color de la pintura.

155

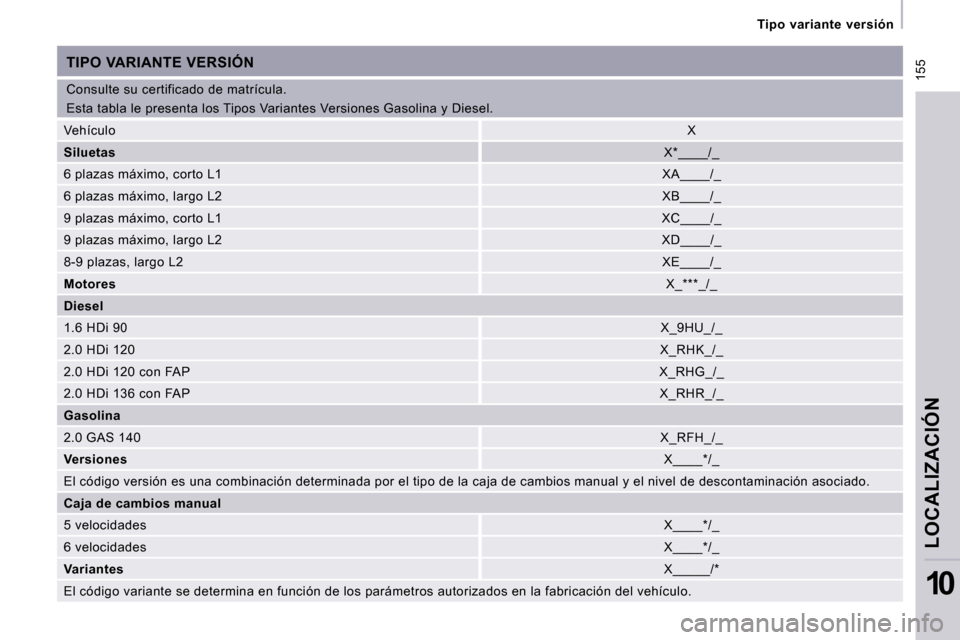

Tipo variante versión
LOCALIZACIÓN
10
Consulte su certificado de matrícula.
Esta tabla le presenta los Tipos Variantes Versiones Gasolina y Diesel.
TIPO VARIANTE VERSIÓN
Vehículo X

Siluetas X*____/_
6 plazas máximo, corto L1 XA____/_
6 plazas máximo, largo L2 XB____/_
9 plazas máximo, corto L1 XC____/_
9 plazas máximo, largo L2 XD____/_
8-9 plazas, largo L2 XE____/_

Motores X_***_/_

Diesel
1.6 HDi 90 X_9HU_/_
2.0 HDi 120 X_RHK_/_
2.0 HDi 120 con FAP X_RHG_/_
2.0 HDi 136 con FAP X_RHR_/_

Gasolina
2.0 GAS 140 X_RFH_/_

Versiones X____*/_
El código versión es una combinación determinada p or el tipo de la caja de cambios manual y el nivel de descontaminación asociado.

Caja de cambios manual
5 velocidades X____*/_
6 velocidades X____*/_

Variantes X_____/*
El código variante se determina en función de los parámetros autorizados en la fabricación del vehícu lo.

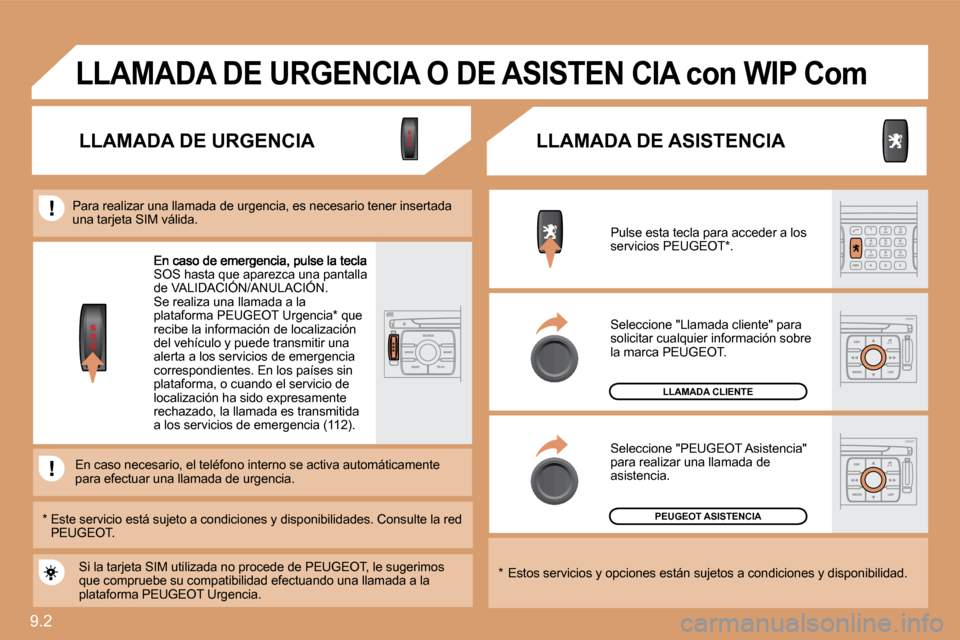

9.2
SOS hasta que aparezca una pantalla de VALIDACIÓN/ANULACIÓN. SOS hasta que aparezca una paa que aparezca una
Se realiza una llamada a la plataforma PEUGEOT Urgencia * que OTrecibe la información de localización del vehículo y puede transmitir una alerta a los servicios de emergencia correspondientes. En los países sin plataforma, o cuando el servicio de localización ha sido expresamente rechazado, la llamada es transmitida a los servicios de emergencia (112).
PEUGEOT ASISTENCIA
LLAMADA CLIENTE
Si la tarjeta SIM utilizada no procede de PEUGEOT, le sugerimos que compruebe su compatibilidad efectuando una llam ada a la plataforma PEUGEOT Urgencia. OT
Pulse esta tecla para acceder a los servicios PEUGEOT * .
Seleccione "Llamada cliente" para solicitar cualquier información sobre la marca PEUGEOT.
Seleccione "PEUGEOT Asistencia" para realizar una llamada de asistencia.
* Estos servicios y opciones están sujetos a condiciones y disponibilidad.
* Este servicio está sujeto a condiciones y disponibilidades. Consulte la red PEUGEOT.
En caso necesario, el teléfono interno se activa a utomátomáticamente para efectuar una llamada de urgencia.
Para realizar una llamada de urgencia, es necesari o tenrio tener insertada una tarjeta SIM válida.
LLAMADA DE URGENCIA O DE ASISTEN CIA con WIP Com
LLAMADA DE URGENCIA LLAMADA DE ASISTENCIA

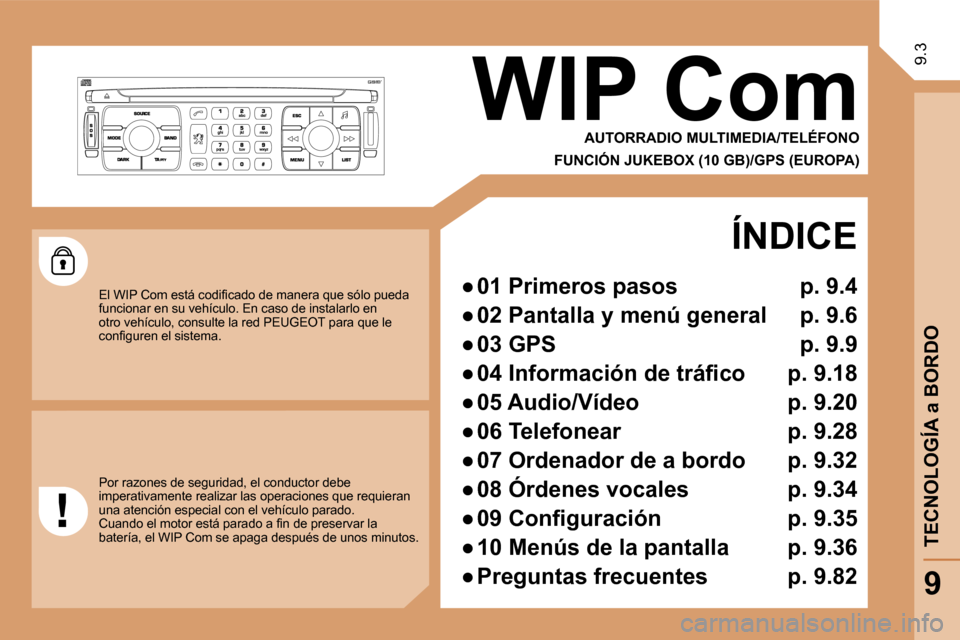

9.3
WIP Com
AUTORRADIO MULTIMEDIA/TELÉFONO
FUNCIÓN JUKEBOX (10 GB)/GPS (EUROPA)
ÍNDICE

9.4
01 PRIMEROS PASOS
Expulsión del CD.
Marcha - Parada. Botón ajuste del volumen.
Source (función): selección de la radio, Jukebox, CD, cargador CD y auxiliar (AUX si activado en el menú Confi guración). Copia CD en el disco duro.
Mode: selección con indicación en la pantalla del modo elegido entre TRIP, TEL, NAV o AUDIO. Dark: oculta la señalización en la pantalla, hasta obtener la pantalla negra totalmente con impulsos sucesivos. U n nuevo impulso reactiva la señalización. Reiniciación del sistema.
Band: selección de la gama de ondas FM1, FM2, FMast, AM. TA: on/off de la función TA - Información de Tráfi co. PTY: on/off impulso largo función Tipos de Programas.
Teclado alfanumérico del teléfono para los mismos usos, marcar, llamar, colgar, introducir números. Lion (león): Acceso directo a los servicios "PEUGEOT".
ESC: borra la selección actual. Retorno a la selección anterior.
Menú: Señalización del menú general. Ajustes del sonido.
List: Señalización de la lista de las emisoras de radio captadas, la lista de las canciones del CD o de los archivos MP3/USB/Jukebox. Actualización de las emisoras captadas.
Mando multi-menú que selecciona las elecciones anteriores o los avances paso a paso o rápidos. Un impulso en el botón del navegador valida la elección, pero no la memoriza.
Es necesario efectuar un impulso largo.
Para tener una vista global del detalle de los menús a elegir, remítase al capítulo 10.

01
9.5
PRIMEROS PASOS
MANDOS EN EL VOLANTE
RADIO: selección de la emisora memorizada inferior. MP3/USB/JUKEBOX: selección de la carpeta de archivos anterior. CARGADOR CD: selección del CD anterior. Selección del elemento anterior de un menú.
RADIO: selección de la emisora memorizada superior. MP3/USB/JUKEBOX: selección de la carpeta de archivos siguiente. CARGADOR CD: selección del CD siguiente. Selección del elemento siguiente de un menú.
RADIO: búsqueda automática de la frecuencia superior. CD/MP3/USB/JUKEBOX/CARGADOR CD: selección de la canción siguiente. CD/USB/CARGADOR CD: presión continua: avance rápido.
RADIO: búsqueda automática de la frecuencia inferior. CD/MP3/USB/JUKEBOX/CARGADOR CD: selección de la canción anterior. CD/USB/CARGADOR CD: presión continua: retorno rápido.
- Cambio de función sonora. - Validación de una selección. - Descolgar/Colgar el teléfono. - Presión de más de 2 segundos: acceso al menú del teléfono.
Aumento del volumen.
Disminución del volumen.
Silencio, cortar el sonido: con un impulso simultáneo en las teclas de aumento y limitación del volumen.
Restablecer el sonido: con un impulso en una de las dos teclas del volumen.
