2010 Lancia Phedra Návod k použití a údržbě (in Czech)

96
VNITŘNÍ VÝBAVA
SPODNÍ ODKLÁDACÍ
SKŘÍŇKA (obr. 109)
Chcete-li přihrádku otevřít, zatáhněte
za kliku A.
Otočením klíčku zamknete nebo ode-
mknete zámek přihrádky. Po připojení kamery bude možné pro-
mítat nafilmované záběry přímo na dis-
pleji systému.
HORNÍ ODKLÁDACÍ
PŘIHRÁDKY (obr. 111 – 112)
Pro otevření stiskněte tlačítko A.
Nejezděte s otevřenou skříň-
kou: při nehodě by mohla zra-
nit osoby cestující ve vozidle.Nejezděte s otevřenými skříň-
kami: při nehodě by mohly zra-
nit spolucestujícího.
obr. 109
L0B0088b
obr. 111
L0B0459b
obr. 112
L0B0460b
AUDIO-VIDEO ZÁSUVKA
(obr. 110)
(u příslušné verze vozidla)
V odkládací přihrádce je umístěna zá-
suvka AUDIO-VIDEO As přípravou
pro připojení kamery k infotelematické-
mu systému CONNECT Nav+ (v sou-
časnosti není tato funkce k dispozici).
obr. 110
L0B0293b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 96

97
PROSTŘEDNÍ ODKLÁDACÍ
PROSTOR NA NÁPOJOVÉ
OBALY (obr. 113)
Chcete-li skříňku otevřít, řiďte se vy-
značenou šipkou. Skříňka obsahuje pro-
lis pro obaly nápojů A.PŘEDNÍ SEDADLA (obr. 114)
Pro otevření skříňky zatáhněte za ruko-
jeť Anahoru a vytáhněte ji směrem ven.ODKLÁDACÍ PROSTORY
Vnitřní výbavu doplňují tyto odkláda-
cí prostory:
– otevřený prostor A(obr. 115) pod vo-
lantem pro uložení dokladů k vozidlu;
Nejezděte s otevřenou skříň-
kou: při nehodě by mohla zra-
nit osoby cestující ve vozidle.
obr. 113
L0B0090b
obr. 114
L0B0092b
obr. 115
L0B0089b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 97

98
– odkládací prostory na láhve, skleni-
ce a plechovky v bočních panelech dru-
hé (obr. 117) a třetí řady (obr. 118); do
odkládacích prostorů na láhve lze uložit
i přenosnou nádobu na odpadky C;– prostory na doklady D(obr. 119)
v bočních panelech třetí řady (u pří-
slušné verze vozidla); používají se po
směru šipky.SKLOPNÁ ODKLÁDACÍ DESKA
(obr. 120)
Sklopná deska Aje součástí opěradel
předních sedadel; chcete-li ji použít, sta-
čí ji sklopit do vodorovné polohy - viz obr.
obr. 117
L0B0096b
obr. 118
L0B0091b
obr. 119
L0B0094b
obr. 120
L0B0095b
Nejezděte se sklopenou od-
kládací deskou: při nehodě by
mohla zranit osoby cestující ve
vozidle.
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 98

99
SLUNEČNÍ CLONY (obr. 121)
Nacházejí se napravo a nalevo od vnitř-
ního zpětného zrcátka. Mohou být ori-
entovány čelně, jak je vidět na obr.
Na zadní straně clon se nachází osvět-
lené toaletní zrcátko A (u příslušné ver-
ze vozidla); chcete-li je použít, stačí po-
sunout ochranný kryt B.
MADLA (obr. 122)
Vnitřní výbavu doplňují opěrky A. Na
madlech jsou věšáky na oděvy B.SLUNEČNÍ ROLETY (obr. 123)
Posuvné sluneční rolety jsou opatřeny
navíječi a příslušnými zpětnými pruži-
nami. Chcete-li je použít, musíte je při-
pnout k hornímu upevňovacímu zaříze-
ní A.
Před vytažením rolet je nutno je uvol-
nit z úchytů, jinak by se mohly poškodit.SÍŤ NA ZAVAZADLA
(u příslušné verze vozidla)
Síť je umístěna za sedadly druhé řady a
lze ji upevnit k podlaze háky zobraze-
nými na (obr. 124) nebo na boku jako
houpací síť, jak je vidět na (obr. 125).
obr. 121
L0B0084b
obr. 122
L0B0085b
obr. 123
L0B0036b
obr. 124
L0B0108b
obr. 125
L0B0289b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 99

100

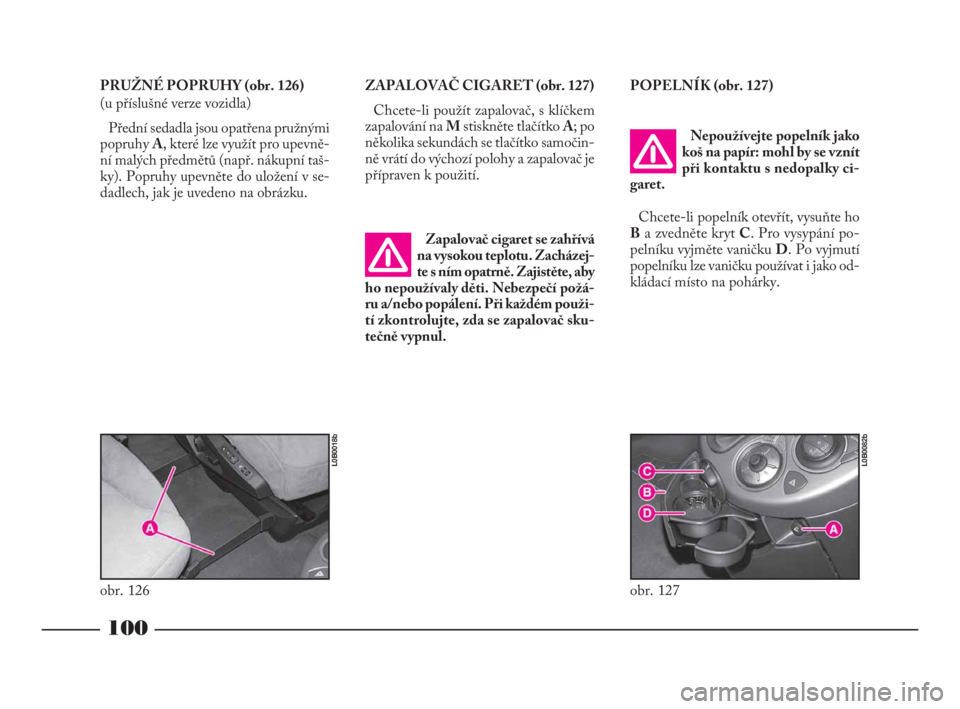

PRUŽNÉ POPRUHY (obr. 126)
(u příslušné verze vozidla)
Přední sedadla jsou opatřena pružnými
popruhy A, které lze využít pro upevně-
ní malých předmětů (např. nákupní taš-
ky). Popruhy upevněte do uložení v se-
dadlech, jak je uvedeno na obrázku.ZAPALOVAČ CIGARET (obr. 127)
Chcete-li použít zapalovač, s klíčkem
zapalování na Mstiskněte tlačítko A; po
několika sekundách se tlačítko samočin-
ně vrátí do výchozí polohy a zapalovač je
přípraven k použití.POPELNÍK (obr. 127)
obr. 126
L0B0018b
obr. 127
L0B0082b
Zapalovač cigaret se zahřívá
na vysokou teplotu. Zacházej-
te s ním opatrně. Zajistěte, aby
ho nepoužívaly děti. Nebezpečí požá-
ru a/nebo popálení. Při každém použi-
tí zkontrolujte, zda se zapalovač sku-
tečně vypnul.
Nepoužívejte popelník jako
koš na papír: mohl by se vznít
při kontaktu s nedopalky ci-
garet.
Chcete-li popelník otevřít, vysuňte ho
Ba zvedněte kryt C. Pro vysypání po-
pelníku vyjměte vaničku D. Po vyjmutí
popelníku lze vaničku používat i jako od-
kládací místo na pohárky.
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 100

101
Popelník lze použít i pro zadní sedad-
la zasunutím vaničky Ddo vyjímatelné
nádoby na odpadky E, jak je patrné na
(obr. 128).STROPNÍ SVÍTIDLA
Všechna vnitřní stropní světla jsou
časovaná a rozsvěcují/zhasínají se po-
stupně.Logika svícení
Po odemknutí dveří pomocí dálkové-
ho ovládače nebo po otočení klíčku
v zámku se rozsvítí střední stropní sví-
tidlo a bodová světla u všech třech řad se-
dadel. Svícení je časované; po několika
sekundách světla bez otevření dveří po-
stupně zhasnou.
Dlouhým stiskem tlačítka A na dálko-
vém ovládači se aktivuje tzv. lokalizační
funkce: na několik sekund se rozsvítí
všechna vnitřní stropní svítidla spolu se
směrovými světly. Systém tuto funkci de-
tekuje do max. vzdálenosti asi 30 metrů
od vozidla.
obr. 128
L0B0291b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 101

102
Otočením klíčku do polohy S(nebo je-
ho vyjmutím ze spínací skříňky) se roz-
svítí přední stropní svítidlo nad první řa-
dou sedadel. Svícení je časované; po
několika sekundách světla postupně
zhasnou.
Po otevření předních dveří se rozsvítí
prostřední světlo, ale nerozsvítí se bodo-
vá světla, stropní svítidla ani nožní lišta.
Svícení je časované; po několika sekun-
dách od zavření dveří světla postupně
zhasnou. Po nastartování motoru světla
po několika sekundách postupně zhas-
nou.
Otevřením zadních dveří se rozsvítí jen
prostřední světlo, nikoli bodová světla
stropních svítidel. Svícení je časované; po
několika sekundách od zavření dveří
světla postupně zhasnou.
Při otevření víka zavazadlového pro-
storu se v něm automaticky rozsvítí sví-
tidlo. Po zavření víka zavazadlového pro-
storu stropní svítidla postupně zhasnou.Přední stropní svítidlo (obr. 129)
Toto stropní svítidlo je opatřeno cent-
rálním světlem a dvěma postranními bo-
dovými světly včetně spínače.
Tlačítky A, B, Cse rozsvítí jednotlivá
světla.Zadní a prostřední stropní svítilna
(obr. 130)
Toto stropní svítidlo je opatřeno cent-
rálním světlem a dvěma postranními bo-
dovými světly včetně spínače.
Tlačítky A, B, Cse rozsvítí jednotlivá
světla.
obr. 129
L0B0532b
obr. 130
L0B0077b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 102

103
Malá svítidla
(obr. 131)
S klíčkem zapalování v poloze Mse po
otevření krytu Brozsvítí malé svítidlo A
po stranách zrcátka. Svítilny umožňují
používání toaletního zrcátka i při slabém
osvětlení.Osvětlení odkládací přihrádky
(obr. 132)
S klíčkem zapalování v poloze Mse sví-
tilna Arozsvítí automaticky při otevře-
ní přihrádky. Svítidla u spodního prahu
(obr. 133)
Svítidlo Ave dveřích se rozsvítí auto-
maticky při otevření příslušných dveří
bez ohledu na polohu klíčku ve spínací
skříňce zapalování.
obr. 131
L0B0086b
obr. 132
L0B0258b
obr. 133
L0B0259b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 103
