2010 Lancia Phedra Návod k použití a údržbě (in Czech)

104
Osvětlení zavazadlového prostoru
(obr. 134)
Při otevření víka zavazadlového pro-
storu se automaticky rozsvítí stropní sví-
tidla A(po jednom na každé straně)
umístěná v bočním obložení zavazadlo-
vého prostoru.
Stropní svítidla samočinně zhasnou po
zavření víka.
UPOZORNĚNÍStropní svítidla
zhasnou v každém případě po několika
minutách, aby se nevybíjela baterie. PROUDOVÉ ZÁSUVKY (obr. 135)
(u příslušné verze vozidla)
Fungují pouze s klíčkem zapalování na
M. Umístění zásuvek:
– zásuvka Ana panelu 3. řady vpravo;
– zásuvka Bv zadní části krytu sedad-
la na straně řidiče pod úchytem bezpeč-
nostních pásů.
Chcete-li ji využít, musíte zvednout
ochranný kryt.ELEKTRICKÉ
OVLÁDAČE OKEN
Elektrické ovládání oken je opatřeno
ochranou proti skřípnutí. Elektronická
řídicí jednotka, obsluhující systém, je
schopna detekovat případný výskyt pře-
kážky během zavírání okna. V takovém
případě systém přeruší pohyb skla a ob-
rátí jeho směr.
UPOZORNĚNÍS klíčkem zapalová-
ní v poloze Snebo vyjmutým, zůstanou
elektricky ovládaná okna aktivní ještě cca
1 minutu.
UPOZORNĚNÍPokud po případ-
ném odpojení baterie elektrické ovládá-
ní oken nefunguje, je třeba systém ini-
cializovat; uvolněte ovládač a znovu ho
stiskněte, dokud se okno úplně nezavře;
po zavření okna držte ovládač stisknutý
ještě déle než 1 sekundu. Systém pak
začne opět řádně pracovat.
obr. 135
L0B0087b
obr. 134
L0B0079b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 104

105
Nepatřičné zacházení s elek-
trickými ovládači oken může
být nebezpečné. Před a během
manipulace s ovládačem vždy zkontro-
lujte, zda spolucestující nejsou vysta-
veni úrazu způsobenému jak pohybu-
jícím se sklem, tak předměty, které se v
okně zachytily a do nichž by okno na-
razilo. Při opuštění vozidla vyjměte
vždy klíček ze zapalování, aby nevhod-
nou manipulací s ovládáním oken ne-
mohlo dojít k ohrožení osob, které v
něm zůstanou.DVEŘE NA STRANĚ ŘIDIČE
(obr. 136)
Ve vnitřním panelu dveří na straně ři-
diče je umístěno pět tlačítkových spína-
čů, které s klíčkem zapalování v poloze
Movládají:
A– otevření/zavření předního levého
okna;
B– otevření/zavření předního pravého
okna;
C– otevření/zavření zadního levého
okna;
D– otevření/zavření zadního pravého
okna;
E– zablokování tlačítek ovládání oken
v zadních dveří, zablokování zadních tla-
čítek otevření/zavření posuvných dveří a,
u příslušné verze vozidla, zablokování tla-
čítek ovládání zadních střešních oken.Chcete-li otevřít nebo zavřít okno,
stiskněte příslušný ovládač; při jeho uvol-
nění se sklo zastaví v poloze, ve které se
právě nachází.
Ovládané okno na straně řidiče je opat-
řeno zařízením (fungujícím se spuštěným
motorem) pro plynulé automatické ovlá-
dání – tj. pro spouštění i vysouvání skla.
Stačí stisknout krátce příslušný ovládač
Aa okno se automaticky vysune nebo za-
sune: Sklo se zastaví v požadované po-
loze po druhém stisku ovládače.
Při dosažení koncové polohy
okna uvolněte spínač.
obr. 136
L0B0047b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 105

106
DVEŘE NA STRANĚ ŘIDIČE
(obr. 137)
V panelu dveří je zabudován tlačítko-
vý ovládač Apro ovládání příslušného
okna.
POSUVNÉ DVEŘE (obr. 137)
Otevření nebo zavření oken se ovládá
tlačítkem A.ZADNÍ VÝKLOPNÁ OKNA
(3. řada)
Zavření:
– při zavírání postupujte opačně až na
zaklapnutí a umístění páky do řádné po-
lohy A Vyklápění/zavírání (obr. 139)
Otevření:
– posuňte páku A, jak je vidět na ob-
rázku, a pak ji zatlačte směrem ven, do-
kud se okno úplně neotevře;
– páku zatlačte dozadu, až ucítíte za-
klapnutí.
obr. 137
L0B0046b
obr. 138
L0B0048b
obr. 139
L0B0049b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 106

107
ELEKTRICKÁ
STŘEŠNÍ OKNA
(u příslušné verze vozidla)
Vozidlo může být vybaveno třemi elek-
tricky ovládanými střešními okny: před-
ním, prostředním a zadním ovládaným
příslušnými tlačítky, pokud je klíček za-
palování v poloze M.
UPOZORNĚNÍS klíčkem zapalová-
ní v poloze Snebo vyjmutým, zůstanou
elektricky ovládaná okna aktivní ještě cca
1 minutu.
Okna jsou opatřena posuvnou sluneč-
ní clonou a ochranným systémem proti
skřípnutí. Elektronická řídicí jednotka,
obsluhující systém, je schopna detekovat
případný výskyt překážky během zavírá-
ní střešních oken. V takovém případě
systém přeruší pohyb skla a obrátí jeho
směr.Nepatřičné zacházení se
střešním oknem může být ne-
bezpečné. Než začnete se
střešním oknem manipulovat a při ma-
nipulaci s ním prověřte, zda nejsou ce-
stující vystaveni nebezpečí úrazu, k ně-
muž by mohlo dojít při otevírání
střešního okna nebo by ho mohly způ-
sobit předměty, jež se zachytily do ote-
víraného okna nebo do nichž by okno
narazilo.
Při opuštění vozidla vyjměte
vždy klíček ze zapalování, aby
nevhodnou manipulací se
střešním oken nemohlo dojít k ohro-
žení osob, které v něm zůstanou.
Je-li na střeše sníh nebo led,
neotevírejte střešní okno. hro-
zí nebezpečí, že se poškodí.
UPOZORNĚNÍPokud po případ-
ném odpojení baterie elektrické ovládá-
ní střešních oken nefunguje, je třeba
systém inicializovat; uvolněte ovládač a
znovu ho stiskněte, dokud se okno úpl-
ně nezavře; po zavření okna držte ovlá-
dač stisknutý ještě déle než 1 sekundu.
Systém pak začne opět řádně pracovat.
OVLÁDAČE U PRVNÍ ŘADY
(obr. 139)
Přední střešní okno
Vyklopení/zavření:
– vyklopení: stiskněte spínač A(stra-
na 1) a podržte na doraz;
– zavření: stiskněte spínač A(strana 2)
a podržte do zavření střešního okna.
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 107

108
Úplné otevření/zavření:
– otevření vyklopeného okna: stiskně-
te znovu spínač A(strana 1) a podržte do
úplného otevření střešního okna;
– zavření: podržte stisknutý spínač A
(strana 2) do vyklopení střešního okna,
pak podržte znovu stisknutý spínač A
(strana2) do úplného zavření střešního
okna.
Zadní a prostřední střešní okno
Systém umožňuje současně ovládat
z první řady prostřední a zadní střešní
okno spínačem Bstejně jako u předního
střešního okna.OVLÁDÁNÍ Z DRUHÉ A TŘETÍ
ŘADY (obr. 141)
Vyklopení/zavření:
– vyklopení: stiskněte spínač A(stra-
na 1) a podržte na doraz;
– zavření: stiskněte spínač A(strana 2)
a podržte do zavření střešního okna.
Úplné otevření/zavření:
– otevření vyklopeného okna: stiskně-
te znovu spínač A(strana 1) a podržte do
úplného otevření střešního okna;
– zavření: podržte stisknutý spínač A
(strana 2) do vyklopení střešního okna,
pak podržte znovu stisknutý spínač A
(strana2) do úplného zavření střešního
okna.Kvůli bezpečnosti cestujících (dětí) na
zadních sedadlech umožňuje zablokovat
ovládače u druhé a třetí řady stiskem tla-
čítka E(obr. 136) osazení na předních
dveřích na straně řidiče.
obr. 140
L0B0430b
obr. 141
L0B0100b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 108

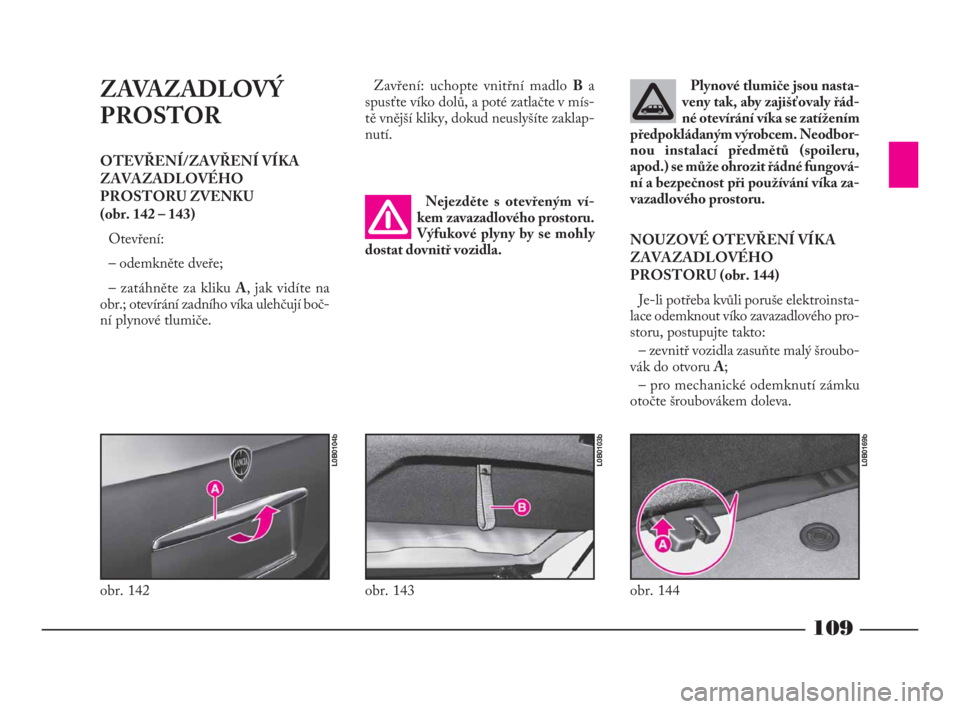

109
ZAVAZADLOVÝ
PROSTOR
OTEVŘENÍ/ZAVŘENÍ VÍKA
ZAVAZADLOVÉHO
PROSTORU ZVENKU
(obr. 142 – 143)
Otevření:
– odemkněte dveře;
– zatáhněte za kliku A, jak vidíte na
obr.; otevírání zadního víka ulehčují boč-
ní plynové tlumiče. Zavření: uchopte vnitřní madlo Ba
spusťte víko dolů, a poté zatlačte v mís-
tě vnější kliky, dokud neuslyšíte zaklap-
nutí.Plynové tlumiče jsou nasta-
veny tak, aby zajišťovaly řád-
né otevírání víka se zatížením
předpokládaným výrobcem. Neodbor-
nou instalací předmětů (spoileru,
apod.) se může ohrozit řádné fungová-
ní a bezpečnost při používání víka za-
vazadlového prostoru.
NOUZOVÉ OTEVŘENÍ VÍKA
ZAVAZADLOVÉHO
PROSTORU (obr. 144)
Je-li potřeba kvůli poruše elektroinsta-
lace odemknout víko zavazadlového pro-
storu, postupujte takto:
– zevnitř vozidla zasuňte malý šroubo-
vák do otvoru A;
– pro mechanické odemknutí zámku
otočte šroubovákem doleva.
obr. 142
L0B0104b
obr. 144
L0B0169b
obr. 143
L0B0103b
Nejezděte s otevřeným ví-
kem zavazadlového prostoru.
Výfukové plyny by se mohly
dostat dovnitř vozidla.
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 109

110
PŘEPRAVA ZAVAZADEL
UPOZORNĚNÍPři noční jízdě s ná-
kladem v zavazadlovém prostoru je u vo-
zidel nevybavených xenonovými světlo-
mety se samočinným nastavováním třeba
nastavit výšku světelného svazku potká-
vacích světlometů (viz oddíl „Světlome-
ty“ v této kapitole).
Upevnění nákladu (obr. 145)
Převážený náklad lze zajistit popruhy
uchycenými v kruzích Av zavazadlovém
prostoru.
Kruhy kromě toho slouží pro uchyce-
ní bezpečnostní sítě, pokud je jimi vo-
zidlo opatřeno. V zavazadlovém prostoru
nepřevážejte nikdy náklady
překračující maximální povo-
lenou hmotnost (viz kapitolu „Tech-
nické údaje“). Zkontrolujte rovněž, zda
jsou předměty v zavazadlovém prosto-
ru dobře zajištěny, aby se při prudkém
zabrzdění nevymrštily dopředu a ne-
zranily osoby cestující ve vozidle.Těžký nezajištěný náklad
může při nehodě vážně zranit
cestující ve vozidle.
Pokud cestujete do oblastí,
kde není snadné načerpat pa-
livo, a proto si je chcete vézt v
kanystru, dodržuje platné předpisy,
používejte výhradně kanystry schvále-
ného typu, které řádně upevněte. Nic-
méně i tak se při případné nehodě zvy-
šuje nebezpečí požáru.
obr. 145
L0B0105b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 110

111
PEVNÁ ODKLÁDACÍ PLOŠINA
(obr. 147)
(u příslušné verze vozidla)
Pevná zadní odkládací plocha je opat-
řena prolisem pro deštník.
Vyjmutím této pevné odkládací plochy
lze zvětšit zavazadlový prostor.
Vyhákněte zadní odkládací plošinu
z bočních úchytů Ea posuňte ji dozadu.POSUVNÝ KRYT ZAVAZADEL
(obr. 148 – 149)
(u příslušné verze vozidla)
Použití: uchopte madlo A, odviňte kryt
z navíječe Ba zavěste jej do příslušných
háčků.Pokud bude třeba demontovat skupi-
nu navíječe, musíte přetlačit vnitřní pru-
žinu tlakem ve směru 1, a teprve pak na-
víječ ve směru 2.
obr. 148
L0B0303b
obr. 147
L0B0261b
obr. 149
L0B0262b
066-134 Phedra LUM CZ 17-11-2009 10:33 Pagina 111
