184W RAZIE AWARII
WYMIANA ŻARÓWKI
ŚWIATEŁWEWNĘTRZNYCH
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć lampę sufitową A-rys. 31 po podważeniu jej w pokaza-
nych punktach;
❍otworzyć osłonę B-rys. 32 wymienić żarówki C po odłączeniu
ich od styków bocznych. Upewnić się czy nowe żarówki zosta-
ły prawidłowo zamocowane pomiędzy stykami;
❍zamknąć osłonę B-rys. 32 i zamocować lampę A-rys. 31
w odpowiednim gnieździe upewniając się o prawidłowym za-
blokowaniu.
LAMPA OŚWIETLENIA BAGAŻNIKA
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć bagażnik i wyjąć lampę A-rys. 33 po podważeniu
jej w punkcie pokazanym strzałką;
rys. 31A0J0120m
rys. 32A0J0121m
rys. 33A0J0119m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 184

W RAZIE AWARII185
4
❍otworzyć osłonę B-rys. 34 i wymienić żarówkę;
❍zamknąć osłonę B na kloszu;
❍zamontować lampę A-rys. 33 wsuwając ją w prawidłowej po-
zycji najpierw z jednej strony, a następnie nacisnąć z drugiej
strony do usłyszenia dźwięku zablokowania.
LAMPA OŚWIETLENIA SCHOWKA
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć schowek, a następnie wyjąć lampę A-rys. 35;
❍wymienić żarówkę B odłączeniu jej od bocznych styków, spraw-
dzając, czy nowa żarówka została prawidłowo zamocowana
pomiędzy bocznymi stykami.
rys. 34A0J0118mrys. 35A0J0122m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 185

186W RAZIE AWARII

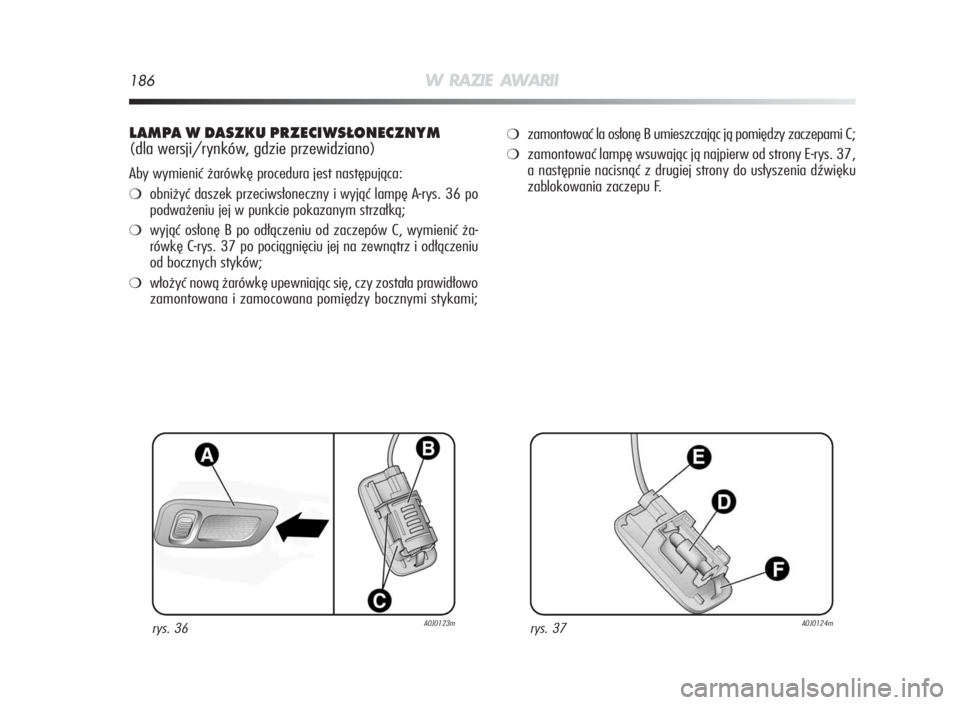

LAMPAWDASZKU PRZECIWSŁONECZNYM
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę procedura jest następująca:
❍obniżyć daszek przeciwsłoneczny i wyjąć lampę A-rys. 36 po
podważeniu jej w punkcie pokazanym strzałką;
❍wyjąć osłonę B po odłączeniu od zaczepów C, wymienić ża-
rówkę C-rys. 37 po pociągnięciu jej na zewnątrz i odłączeniu
od bocznych styków;
❍włożyć nową żarówkę upewniając się, czy została prawidłowo
zamontowana i zamocowana pomiędzy bocznymi stykami;
❍zamontować la osłonę B umieszczając ją pomiędzy zaczepami C;
❍zamontować lampę wsuwając ją najpierw od strony E-rys. 37,
a następnie nacisnąć z drugiej strony do usłyszenia dźwięku
zablokowania zaczepu F.
rys. 36A0J0123mrys. 37A0J0124m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 186

W RAZIE AWARII187
4

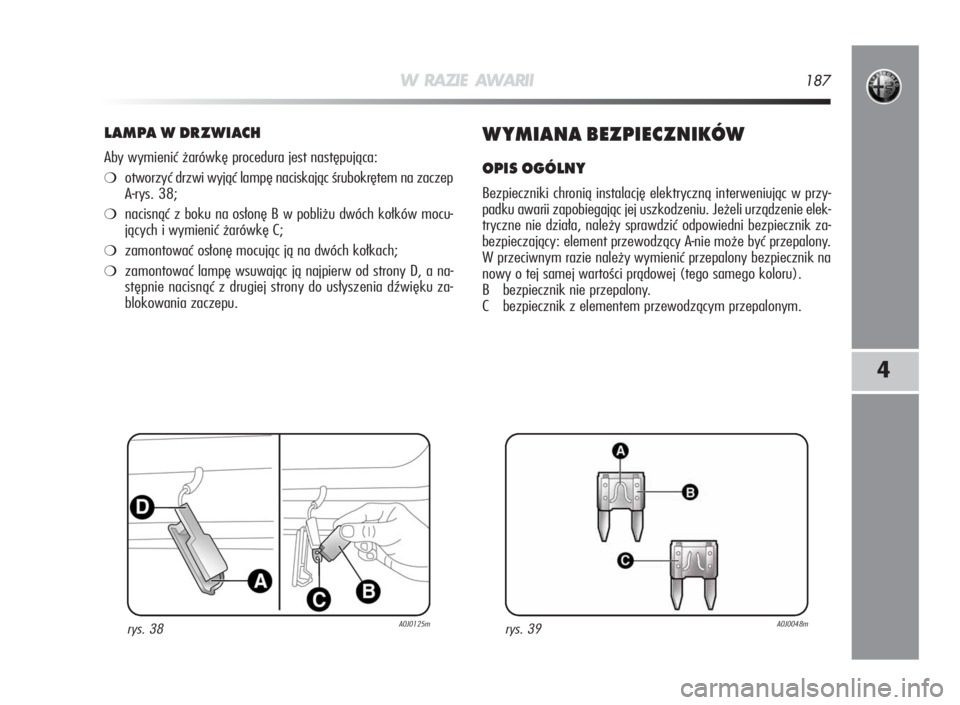

LAMPAWDRZWIACH
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć drzwi wyjąć lampę naciskając śrubokrętem na zaczep
A-rys. 38;
❍nacisnąć z boku na osłonę B w pobliżu dwóch kołków mocu-
jących i wymienić żarówkę C;
❍zamontować osłonę mocując ją na dwóch kołkach;
❍zamontować lampę wsuwając ją najpierw od strony D, a na-
stępnie nacisnąć z drugiej strony do usłyszenia dźwięku za-
blokowania zaczepu.
WYMIANA BEZPIECZNIKÓW
OPIS OGÓLNY
Bezpieczniki chronią instalację elektryczną interweniując w przy-
padku awarii zapobiegając jej uszkodzeniu. Jeżeli urządzenie elek-
tryczne nie działa, należy sprawdzić odpowiedni bezpiecznik za-
bezpieczający: element przewodzący A-nie może być przepalony.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzącym przepalonym.
rys. 39A0J0048mrys. 38A0J0125m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 187

188W RAZIE AWARII

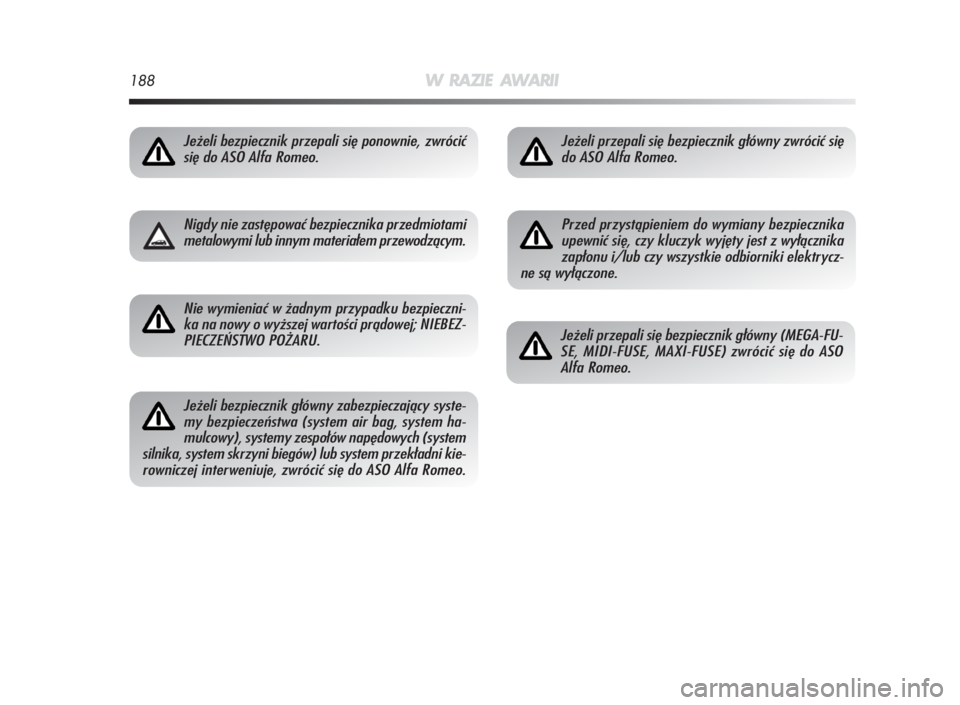

Jeżeli bezpiecznik przepali się ponownie, zwrócić
się do ASO Alfa Romeo.
Nigdy nie zastępować bezpiecznika przedmiotami
metalowymi lub innym materiałem przewodzącym.
Nie wymieniać w żadnym przypadku bezpieczni-
ka na nowy o wyższej wartości prądowej; NIEBEZ-
PIECZEŃSTWO POŻARU.
Jeżeli bezpiecznik główny zabezpieczający syste-
my bezpieczeństwa (system air bag, system ha-
mulcowy), systemy zespołów napędowych (system
silnika, system skrzyni biegów) lub system przekładni kie-
rowniczej interweniuje, zwrócić się do ASO Alfa Romeo.
Jeżeli przepali się bezpiecznik główny zwrócić się
do ASO Alfa Romeo.
Przed przystąpieniem do wymiany bezpiecznika
upewnić się, czy kluczyk wyjęty jest z wyłącznika
zapłonu i/lub czy wszystkie odbiorniki elektrycz-
ne są wyłączone.
Jeżeli przepali się bezpiecznik główny (MEGA-FU-
SE, MIDI-FUSE, MAXI-FUSE) zwrócić się do ASO
Alfa Romeo.
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 188

W RAZIE AWARII189
4
rys. 41A0J0204m

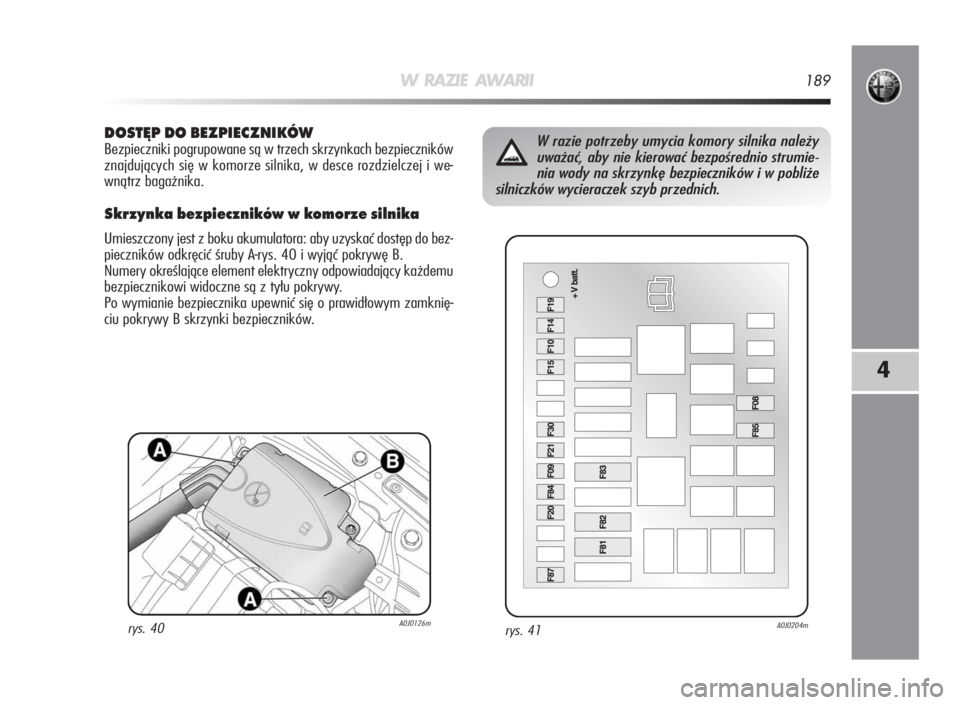

W razie potrzeby umycia komory silnika należy
uważać, aby nie kierować bezpośrednio strumie-
nia wody na skrzynkę bezpieczników i w pobliże
silniczków wycieraczek szyb przednich.DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w trzech skrzynkach bezpieczników
znajdujących się w komorze silnika, w desce rozdzielczej i we-
wnątrz bagażnika.
Skrzynka bezpieczników w komorze silnika
Umieszczony jest z boku akumulatora: aby uzyskać dostęp do bez-
pieczników odkręcić śruby A-rys. 40 i wyjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika upewnić się o prawidłowym zamknię-
ciu pokrywy B skrzynki bezpieczników.
rys. 40A0J0126m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 189

190W RAZIE AWARII

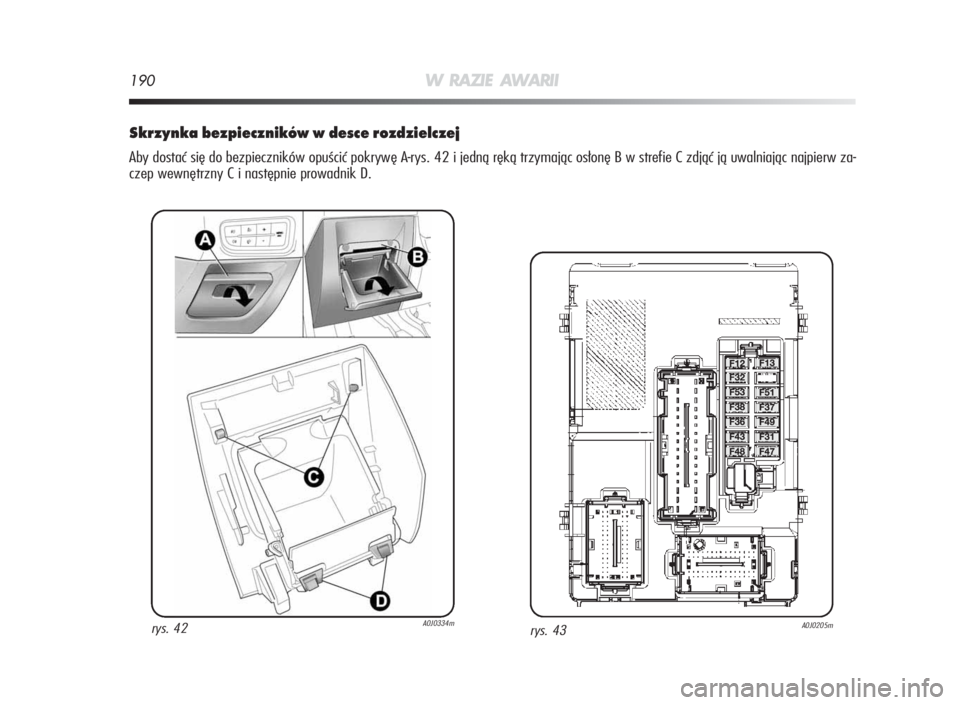

Skrzynka bezpieczników w desce rozdzielczej
Aby dostać się do bezpieczników opuścić pokrywę A-rys. 42 i jedną ręką trzymając osłonę B w strefie C zdjąć ją uwalniając najpierw za-
czep wewnętrzny C i następnie prowadnik D.ć
rys. 43A0J0205mrys.42A0J0334m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 190

W RAZIE AWARII191
4
Skrzynka bezpieczników w bagażniku
Aby uzyskać dostęp do skrzynki bezpieczników, znajdującej się po lewej stronie komory bagażnika, otworzyć odpowiednią pokrywę
inspekcyjną (jak pokazano na rys. 44).
rys. 45A0J0175mrys. 44A0J0264m
