176W RAZIE AWARII
❍jeżeli w ciągu 5 minut nie uzyska się ciśnienia przynajmniej
1,8 bar, odłączyć sprężarkę od zaworu i gniazdka prądowe-
go a następnie przesunąć samochód do przodu o około 10 me-
trów, aby płynny uszczelniacz rozprowadził się wewnątrz opo-
ny i powtórzyć operację pompowania;❍jeżeli także w tym przypadku, w ciągu 5 minut od włączenia
sprężarki nie osiągnie się ciśnienia przynajmniej 1,8 bar, nie
rozpoczynać jazdy, ale zwrócić się do ASO Alfa Romeo;
❍po około 10 minutach jazdy zatrzymać się i ponownie spraw-
dzić ciśnienie w oponie, nie zapomnieć zaciągnąć hamulca
ręcznego;
❍jeżeli natomiast zmierzone ciśnienie wynosi przynajmniej
1,8 bar, przywrócić prawidłowe ciśnienie (przy silniku urucho-
mionym i zaciągniętym hamulcu ręcznym) kontynuować jaz-
dę bardzo ostrożnie i zwrócić się do ASO Alfa Romeo.

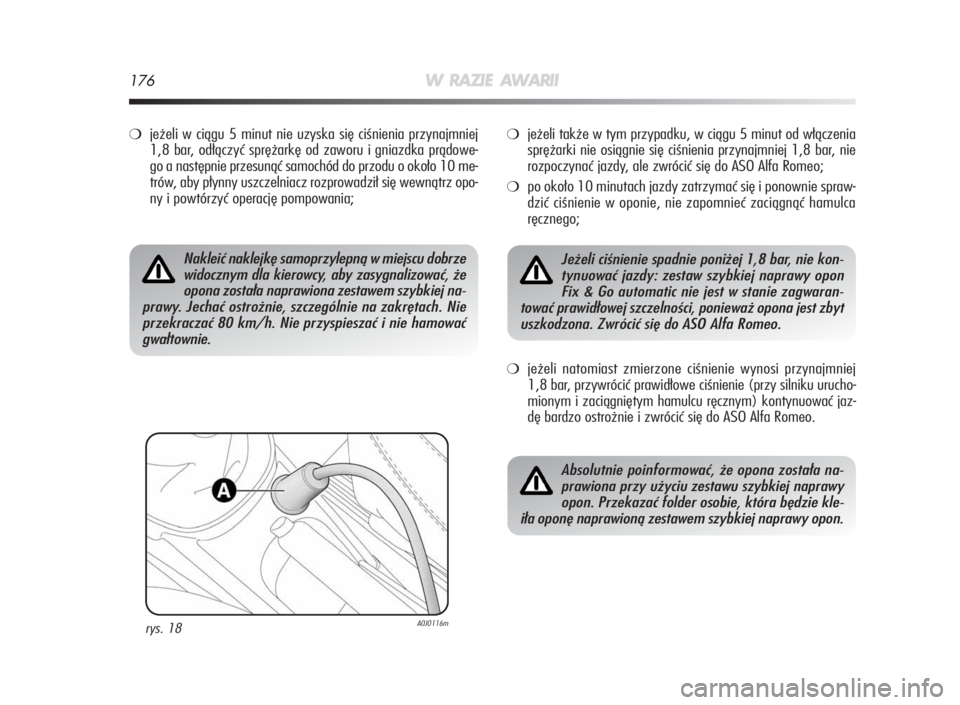

rys. 18A0J0116m
Nakleić naklejkę samoprzylepną w miejscu dobrze
widocznym dla kierowcy, aby zasygnalizować, że
opona została naprawiona zestawem szybkiej na-
prawy. Jechać ostrożnie, szczególnie na zakrętach. Nie
przekraczać 80 km/h. Nie przyspieszać i nie hamować
gwałtownie.Jeżeli ciśnienie spadnie poniżej 1,8 bar, nie kon-
tynuować jazdy: zestaw szybkiej naprawy opon
Fix & Go automatic nie jest w stanie zagwaran-
tować prawidłowej szczelności, ponieważ opona jest zbyt
uszkodzona. Zwrócić się do ASO Alfa Romeo.
Absolutnie poinformować, że opona została na-
prawiona przy użyciu zestawu szybkiej naprawy
opon. Przekazać folder osobie, która będzie kle-
iła oponę naprawioną zestawem szybkiej naprawy opon.
163-200 Alfa MiTo PL 2ed 1-02-2010 11:34 Pagina 176

W RAZIE AWARII177
4
rys. 19A0J0225m
A
KONTROLA I UZUPEŁNIANIA CIŚNIENIA
Sprężarka może być używana także tylko do kontroli i ewentu-
alnego przywrócenia ciśnienia w oponach Rozłączyć szybkozłącz-
kę A-rys. 19 i połączyć ją bezpośrednio z zaworem pompowania
opony.
WYMIANA BUTLI
Postępuj w następujący sposób:
❍odłączyć zacisk A-rys. 20 i odłączyć przewód B;
❍obrócić w kierunku przeciwnym do ruchu wskazówek zegara
butlę do wymiany i wyjąć ją;
❍włożyć nową butlę i obrócić w kierunku zgodnym z ruchem
wskazówek zegara;
❍zamocować zacisk A i połączyć przewód B z gniazdem.
rys. 20A0J0115m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:34 Pagina 177

178W RAZIE AWARII
WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❍Przed wymianą żarówki sprawdzić, czy odpowiednie styki nie
są skorodowane;
❍przepalone żarówki należy wymieniać na nowe tego samego
typu i mocy;
❍po wymianie żarówki reflektorów, sprawdzić zawsze ustawie-
nie świateł;
❍gdy żarówka nie świeci się, przed jej wymianą sprawdzić, czy
odpowiedni bezpiecznik nie jest przepalony: rozmieszczenie
bezpieczników podane jest w rozdziale „Wymiana bezpiecz-
ników”.
TYPY ŻARÓWEK rys. 21
W samochodzie występują następujące żarówki:
A Żarówki w całości szklane; mocowane są na wcisk. Aby wy-
jąć należy ją wyciągnąć.
B. Żarówki ze złączem bagnetowym; aby wyjąć żarówkę z odpo-
wiedniej oprawy, należy ją lekko wcisnąć i obrócić w lewo.
C. Żarówki cylindryczne; aby wymienić żarówkę, należy wyjąć ją
ze sprężystych zacisków konektorowych.
D. Żarówki halogenowe: aby wyjąć żarówkę, odłączyć sprężyną
blokującą ją do odpowiedniego gniazda.
E. Żarówki halogenowe: aby wyjąć żarówkę, odłączyć sprężyną
blokującą ją do odpowiedniego gniazda.
rys. 21A0J0117m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:34 Pagina 178

5/21W
–
55W
55W
D1S
21W
21W
5W
–
–
5W
55W
21W
21W
10W
5W
5W
5WA
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
AW21/5W
DIODA
H7
H7
F
WY21W
P21W
W5W
DIODA
DIODA
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W
W RAZIE AWARII179
4
Żarówki TypMoc Odpowiednikna rysunku
Pozycyjne przednie/Światła dzienne
Światła pozycyjne tylne
Światła mijania
Światła drogowe
Drogowe/Mijania
(wersje z reflektorami Bixenon)
(dla wersji/rynków, gdzie przewidziano)
Kierunkowskaz przedni
Kierunkowskaz tylny
Kierunkowskaz boczny
Stop
Trzecie stop
Oświetlenie tablicy rejestracyjnej
Przednie światła przeciwmgielne
Tylne światła przeciwmgielne
Światła cofania
Przednia lampa sufitowa
Lampa oświetlenia bagażnika
Lampa oświetlenia schowka
Lampy w drzwiach
163-200 Alfa MiTo PL 2ed 1-02-2010 11:34 Pagina 179

180W RAZIE AWARII
WYMIANA ŻARÓWKI
ŚWIATEŁ ZEWNĘTRZNYCH
PRZEDNIE ZESPOŁY OPTYCZNE rys. 22
Zawierają żarówki, świateł pozycyjnych, mijania, drogowych i kie-
runkowskazów. Rozmieszczenie żarówek jest następujące:
A. Światła pozycyjne/światła dzienne i światła drogowe;
B. Światła mijania;
C. Kierunkowskazy.
ŚWIATŁA POZYCYJNE/ŚWIATŁA DZIENNE
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć pokrywę A-rys. 22;
❍odłączyć oprawę żarówki B-rys. 23, wyjąć żarówkę i wymienić ją;
❍zamontować oprawę żarówki B upewniając się o prawidło-
wym zablokowaniu;
❍zamontować pokrywę A-rys. 22.
ŚWIATŁA DROGOWE
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć pokrywę A-rys. 22;
❍odłączyć oprawę żarówki C-rys. 23, wyjąć żarówkę i wymienić ją;
❍zamontować oprawę żarówki upewniając się o prawidłowym
zablokowaniu;
❍zamontować pokrywę A-rys. 22.
rys. 22A0J0021mrys. 23A0J0041m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:34 Pagina 180

W RAZIE AWARII181
4
ŚWIATŁAMIJANIA
Z żarówkami normalnymi
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć pokrywę B-rys. 22;
❍wyjąć osłonę A-rys. 24 zabezpieczającą żarówkę;
❍wyjąć żarówkę i wymienić ją;
❍zamontować oprawę żarówki upewniając się o prawidłowym
zablokowaniu;
❍zamontować pokrywę B-rys. 22.
Z żarówkami o wyładowaniu łukowym (Bixenon)
(dla wersji/rynków, gdzie przewidziano)
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę należy wziąć klucz A-rys. 25 (znajdujący
się pokrowcu na dokumenty), włożyć go do gniazda B i obrócić
oprawę żarówki z kierunku przeciwnym do ruchu wskazówek ze-
gara. Wyjąc żarówkę i wymienić ją.
rys. 24A0J0040m
Aby wymienić te żarówki, zwrócić się do ASO Alfa
Romeo.
rys. 25A0J0018m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 181

182W RAZIE AWARII
Boczne
Aby wymienić żarówkę procedura jest następująca:
❍nacisnąć na klosz A-rys. 26 w taki sposób, aby ścisnąć sprę-
żynę B, następnie wysunąć zespół na zewnątrz;
❍obrócić w lewo oprawę żarówki C, wyjąć żarówkę i wymienić ją;
❍zamontować oprawę żarówki C w kloszu obracając w prawo;
❍zamontować zespół do usłyszenia zatrzasku zablokowania
sprężyny wewnętrznej B.
ŚWIATŁA PRZECIWMGIELNE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić te żarówki zwrócić się do ASO Alfa Romeo.
ZESPÓŁ OPTYCZNY TYLNY
Aby uzyskać dostęp do lampy zespolonej działać na poszycie bocz-
ne bagażnika (patrz rys. 27). Zawierają żarówki, świateł pozycyj-
nych, kierunkowskazów i stop.
ŚWIATŁA POZYCYJNE/ŚWIATŁA STOPU
Są typu diodowego. W celu ich wymiany zwrócić się do ASO Alfa
Romeo.
KIERUNKOWSKAZY
Aby wymienić żarówkę wyjąć oprawę żarówki A-rys. 27.
rys. 26A0J0042mrys. 27A0J0043m
163-200 Alfa MiTo PL 2ed 1-02-2010 11:35 Pagina 182

W RAZIE AWARII183
4
TYLNE ŚWIATŁA PRZECIWMGIELNE/
ŚWIATŁA COFANIA
Aby wymienić żarówkę tylnych świateł przeciwmgielnych A-rys. 28
lub świateł cofania B zwrócić się do Alfa Romeo.
LAMPY OŚWIETLENIA TABLICY REJESTRACYJNEJ
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć zespoły kloszy A-rys. 29;
❍obrócić w lewo oprawę żarówki B-rys. 30, wyjąć żarówkę C
i wymienić ją.
TRZECIE ŚWIATŁO STOP
Umieszczone są w bagażniku i są typu diodowego. W celu ich
wymiany zwrócić się do ASO Alfa Romeo.
rys. 28A0J0044mrys. 30A0J0045m
rys. 29A0J0046m
