2010 Alfa Romeo MiTo Instrukcja obsługi (in Polish)

8PO ZN AW A N I E S A M O C H O D U
ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
AC
DE
B
WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM
A Prędkościomierz (wskaźnik prędkości)
B Wyświetlacz wielofunkcyjny
C Obrotomierz
D Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
E Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
mcLampki sygnalizacyjne występujące tylko w wersjach diesel. W wersjach diesel zakres skali wynosi do 6000 obrotów.
OSTRZEŻENIE Kolor tła wskaźników i ich typologia mogą być różne w zależności od wersji samochodu.
A0J0349mrys. 2
001-130 Alfa MiTo PL 2ed 1-02-2010 10:50 Pagina 8

PO ZN AW A N I E S A M O C H O D U9
1

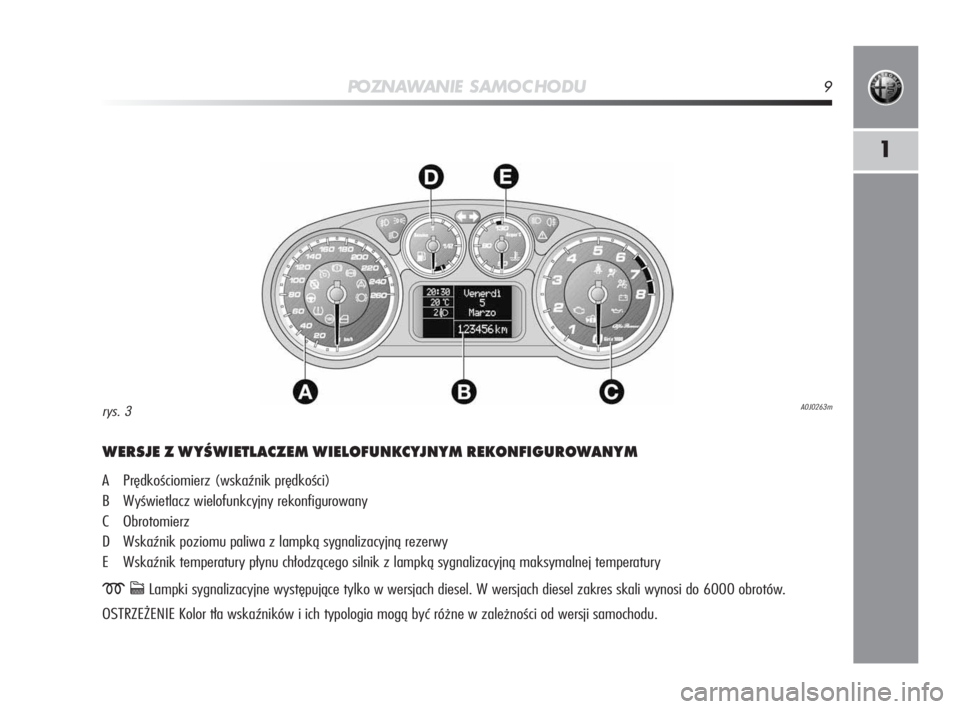

WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM REKONFIGUROWANYM
A Prędkościomierz (wskaźnik prędkości)
B Wyświetlacz wielofunkcyjny rekonfigurowany
C Obrotomierz
D Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
E Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
mcLampki sygnalizacyjne występujące tylko w wersjach diesel. W wersjach diesel zakres skali wynosi do 6000 obrotów.
OSTRZEŻENIE Kolor tła wskaźników i ich typologia mogą być różne w zależności od wersji samochodu.
A0J0263mrys. 3
001-130 Alfa MiTo PL 2ed 1-02-2010 10:50 Pagina 9

10PO ZN AW A N I E S A M O C H O D U

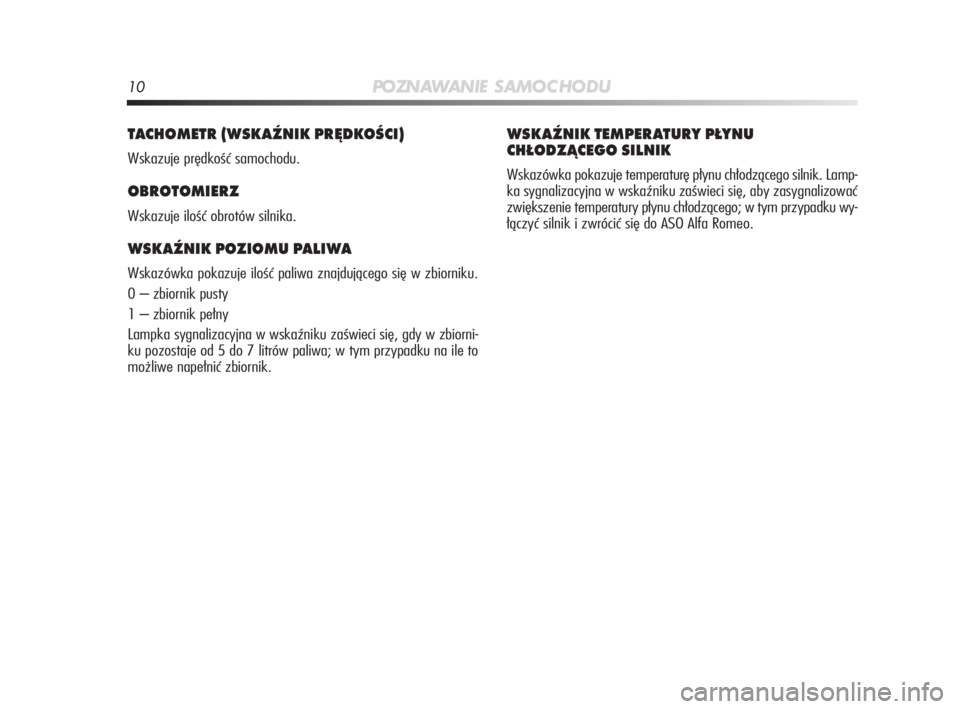

TACHOMETR (WSKAŹNIK PRĘDKOŚCI)
Wskazuje prędkość samochodu.
OBROTOMIERZ
Wskazuje ilość obrotów silnika.
WSKAŹNIK POZIOMU PALIWA
Wskazówka pokazuje ilość paliwa znajdującego się w zbiorniku.
0 – zbiornik pusty
1 – zbiornik pełny
Lampka sygnalizacyjna w wskaźniku zaświeci się, gdy w zbiorni-
ku pozostaje od 5 do 7 litrów paliwa; w tym przypadku na ile to
możliwe napełnić zbiornik.
WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK
Wskazówka pokazuje temperaturę płynu chłodzącego silnik. Lamp-
ka sygnalizacyjna w wskaźniku zaświeci się, aby zasygnalizować
zwiększenie temperatury płynu chłodzącego; w tym przypadku wy-
łączyć silnik i zwrócić się do ASO Alfa Romeo.
001-130 Alfa MiTo PL 2ed 1-02-2010 10:50 Pagina 10

PO ZN AW A N I E S A M O C H O D U11
1

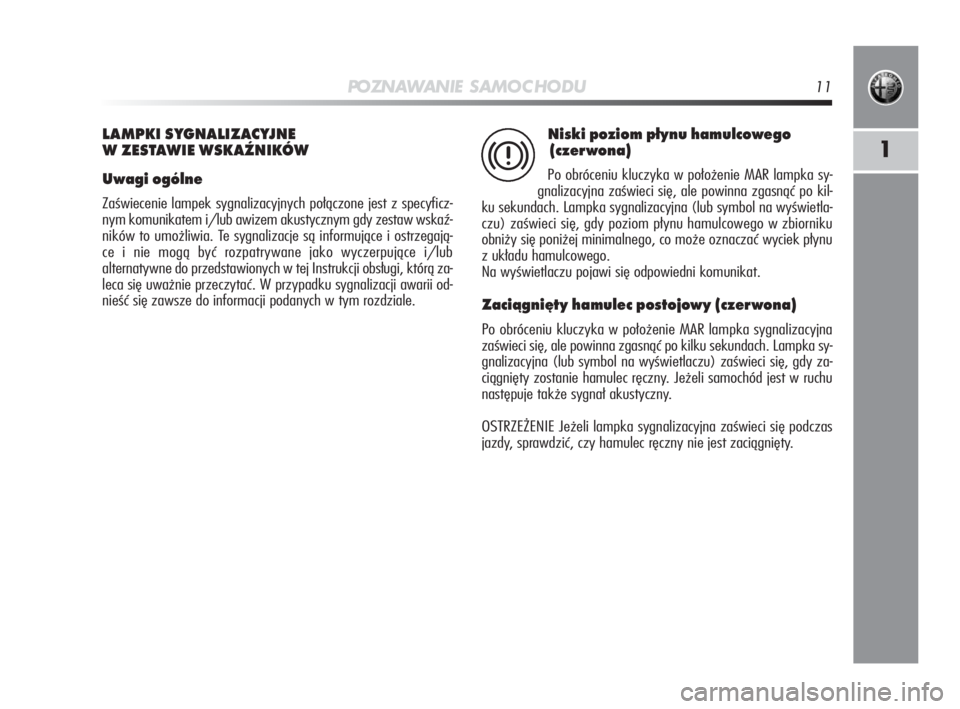

LAMPKI SYGNALIZACYJNE
W ZESTAWIE WSKAŹNIKÓW
Uwagi ogólne
Zaświecenie lampek sygnalizacyjnych połączone jest z specyficz-
nym komunikatem i/lub awizem akustycznym gdy zestaw wskaź-
ników to umożliwia. Te sygnalizacje są informujące i ostrzegają-
ce i nie mogą być rozpatrywane jako wyczerpujące i/lub
alternatywne do przedstawionych w tej Instrukcji obsługi, którą za-
leca się uważnie przeczytać. W przypadku sygnalizacji awarii od-
nieść się zawsze do informacji podanych w tym rozdziale.
Niski poziom płynu hamulcowego
(czerwona)
Po obróceniu kluczyka w położenie MAR lampka sy-
gnalizacyjna zaświeci się, ale powinna zgasnąć po kil-
ku sekundach. Lampka sygnalizacyjna (lub symbol na wyświetla-
czu) zaświeci się, gdy poziom płynu hamulcowego w zbiorniku
obniży się poniżej minimalnego, co może oznaczać wyciek płynu
z układu hamulcowego.
Na wyświetlaczu pojawi się odpowiedni komunikat.
Zaciągnięty hamulec postojowy (czerwona)
Po obróceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeci się, ale powinna zgasnąć po kilku sekundach. Lampka sy-
gnalizacyjna (lub symbol na wyświetlaczu) zaświeci się, gdy za-
ciągnięty zostanie hamulec ręczny. Jeżeli samochód jest w ruchu
następuje także sygnał akustyczny.
OSTRZEŻENIE Jeżeli lampka sygnalizacyjna zaświeci się podczas
jazdy, sprawdzić, czy hamulec ręczny nie jest zaciągnięty.
x
001-130 Alfa MiTo PL 2ed 1-02-2010 10:50 Pagina 11

12PO ZN AW A N I E S A M O C H O D U
Awaria EBD (czerwona)/
(żółto-pomarańczowa)
Równoczesne zaświecenie się lampek sygnalizacyj-
nych
xi>przy uruchomionym silniku oznacza
że system EBD jest niesprawny lub jest niedostęp-
ny; w typ przypadku podczas gwałtownego hamo-
wania może wystąpić zablokowanie kół tylnych
i w konsekwencji możliwość poślizgu.
Prowadzić samochód bardzo ostrożnie i zwrócić się do najbliższej
ASO Alfa Romeo w celu sprawdzenia układu. Na wyświetlaczu
pojawi się odpowiedni komunikat.
x
>
Zużyte klocki hamulcowe
(żółto-pomarańczowa)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu)
zaświeci się gdy jedne lub więcej klocków hamulcowych
jest zużytych; w tym przypadku wymienić je możliwie jak naj-
szybciej. Na wyświetlaczu pojawi się odpowiedni komunikat. Od-
nośnie tych operacji, zalecamy zwrócić do ASO Alfa Romeo. d
Awaria ABS (żółto-pomarańczowa)
Po obróceniu kluczyka w położenie MAR lampka sy-
gnalizacyjna zaświeci się, ale powinna zgasnąć po kil-
ku sekundach. Lampka sygnalizacyjna (lub symbol na
wyświetlaczu) zaświeci się, gdy system jest niesprawny. W tym
przypadku układ hamulcowy utrzymuje niezmiennie swoją sku-
teczność, ale bez potencjalnie oferowanej przez system ABS. Pro-
wadzić samochód bardzo ostrożnie i zwrócić się jak najszybciej
do ASO Alfa Romeo. Na wyświetlaczu pojawi się odpowiedni ko-
munikat.>
001-130 Alfa MiTo PL 3ed 15-02-2010 11:19 Pagina 12

PO ZN AW A N I E S A M O C H O D U13
1
Awaria poduszki powietrznej air bag
(czerwona)
Po obróceniu kluczyka w położenie MAR lampka sy-
gnalizacyjna zaświeci się, ale powinna zgasnąć po kil-
ku sekundach. Ciągłe świecenie się lampki sygnalizacyjnej ozna-
cza uszkodzenie układu poduszek powietrznych. Na wyświetlaczu
pojawi się odpowiedni komunikat.¬
Jeżeli lampka sygnalizacyjna ¬nie zaświeci się
po obróceniu kluczyka w położenie MAR lub za-
świeci się podczas jazdy samochodu (razem
z komunikatem na wyświetlaczu) możliwe jest, że wy-
stąpiło uszkodzenie systemów bezpieczeństwa; w tym
przypadku poduszki powietrzne lub napinacze mogą nie
uaktywnić się podczas wypadku lub w ograniczonej ilości
przypadków, uaktywnić się nieprawidłowo. Przed rozpo-
częciem jazdy skontaktować się z ASO Alfa Romeo, aby
bezzwłocznie sprawdzić system.
Awaria lampki ¬sygnalizowana jest miganiem,
oprócz normalnego przez 4 sekundy lampki
“
sygnalizującej wyłączenie przedniej poduszki po-
wietrznej po stronie pasażera. W uzupełnieniu systemu po-
duszek powietrznych przewidziano automatyczne wy -
łączenie poduszek powietrznych po stronie pasażera
(przedniej i bocznej, dla wersji/rynków, gdzie przewidzia-
no). W tym przypadku lampka sygnalizacyjna
¬może nie
sygnalizować ewentualnych uszkodzeń systemów ochron-
nych. Przed rozpoczęciem jazdy skontaktować się z ASO
Alfa Romeo, aby bezzwłocznie sprawdzić system.
001-130 Alfa MiTo PL 2ed 1-02-2010 10:50 Pagina 13

14PO ZN AW A N I E S A M O C H O D U
Poduszka powietrzna po stronie
pasażera / boczna wyłączone
(żółto-pomarańczowa)
Lampka sygnalizacyjna “zaświeci się po wyłączeniu
przedniej poduszki powietrznej po stronie pasażera i bocznej. Przy
przednich poduszkach powietrznych pasażera włączonych, po ob-
róceniu kluczyka w pozycję MAR, lampka sygnalizacyjna
“za-
świeci się na kilka sekund, a następnie powinna zgasnąć.
Awaria lampki sygnalizacyjnej “sygnalizowana
jest zaświeceniem lampki
¬. W uzupełnieniu sys-
temu poduszek powietrznych przewidziano auto-
matyczne wyłączenie poduszek powietrznych po stronie
pasażera (przedniej i bocznej, gdzie przewidziano). Przed
rozpoczęciem jazdy skontaktować się z ASO Alfa Romeo,
aby bezzwłocznie sprawdzić system.
Nie zapięte pasy bezpieczeństwa
(czerwona)
Lampka sygnalizacyjna świeci się w samochodzie za-
trzymanym i pasie bezpieczeństwa po stronie kierow-
cy nie jest zapiętym. Lampka sygnalizacyjna miga łącznie
z sygnałem akustycznym (buzzer), gdy samochód jedzie i pasy bez-
pieczeństwa na miejscach przednich nie są prawidłowo zapięte.
W celu dezaktywacji sygnału akustycznego (buzzer) systemu
S.B.R. (Seat Belt Reminder) zwrócić się do ASO Alfa Romeo.
System można ponownie włączyć za pomocą Menu Setup.<
Niewystarczające naładowanie
akumulatora (czerwona)
(dla wersji/rynków, gdzie przewidziano)
Po obróceniu kluczyka w położenie MAR lampka sy-
gnalizacyjna zaświeci się, ale powinna zgasnąć zaraz po urucho-
mieniu silnika (gdy silnik pracuje na biegu jałowym dopuszczalne
jest lekkie opóźnienie zgaszenia lampki).
Gdy lampka sygnalizacyjna (lub symbol na wyświetlaczu) pozo-
stanie świecąca się lub miga zwrócić się do ASO Alfa Romeo.w
001-130 Alfa MiTo PL 2ed 1-02-2010 10:50 Pagina 14

PO ZN AW A N I E S A M O C H O D U15
1
ŚWIECENIE CIĄGŁE: Niewystarczające
ciśnienie oleju silnika (czerwona)
ŚWIECI MAGAJĄCYM ŚWIATŁEM: Olej silnikowy
zużyty (dotyczy tylko wersji diesel
z systemem DPF – czerwona)
Po obróceniu kluczyka w pozycję MAR lampka sygnalizacyjna świe-
ci się, ale powinna zgasnąć zaraz po uruchomieniu silnika.
1. Niewystarczające ciśnienie oleju silnikowego
Lampka sygnalizacyjna świeci stałym światłem, a na wyświetlaczu
pojawia się komunikat (dla przewidzianych wersji/rynków), jeżeli
system odczyta niewystarczające ciśnienie oleju silnikowego.
v
Jeżeli lampka sygnalizacyjna vzaświeci się pod-
czas jazdy (w niektórych wersjach jednocześnie
ukaże się komunikat na wyświetlaczu), natych-
miast wyłączyć silnik i zwrócić się do ASO Alfa Romeo.
2. Olej silnikowy zużyty
(dotyczy tylko wersji diesel z systemem DPF)
Lampka sygnalizacyjna miga, a na wyświetlaczu (dla wer-
sji/rynków, gdzie przewidziano) pojawia się specyficzny komu-
nikat. W zależności od wersji, lampka może migać w następujący
sposób:
– przez 1 minutę co dwie godziny;
– przez cykle 3-minutowe z przerwami na zgaśnięcie lampki
5-sekundowymi do momentu wymiany oleju.Następnie po pierwszej sygnalizacji, po każdym uruchomieniu sil-
nika, lampka sygnalizacyjna kontynuuje miganie w trybie poda-
nym poprzednio do momentu aż olej nie zostanie wymieniony. Na
wyświetlaczu ukaże się odpowiedni komunikat (tylko dla przewi-
dzianych wersji/rynków).
Miganie lampki sygnalizacyjnej nie powinno być uważane za wa-
dę pojazdu, gdyż służy do powiadomienia klienta, iż zwykła eks-
ploatacja pojazdu doprowadziła do konieczności wymiany oleju.
Przypomina się, że olej ulega szybszemu zużyciu w następujących
warunkach:
– przeważającej jazdy miejskiej, która sprawia, że proces rege-
neracyjny DPF odbywa się częściej;
– jazdy na krótkich odcinkach uniemożliwiających osiągnięcie przez
silnik właściwej temperatury;
– powtarzające się przerywanie procesu regeneracyjnego sygna-
lizowane zaświeceniem się lampki sygnalizacyjnej DPF.
Po zaświecenie się lampki sygnalizacyjnej nale-
ży jak najszybciej wymienić zużyty olej silnikowy
i nigdy nie przekraczać 500 km od pierwszego za-
świecenia się lampki. Nieprzestrzeganie podanych wyżej
zaleceń może spowodować poważne uszkodzenie silnika
oraz utratę gwarancji. Ponadto przypomina się, że mi-
gotanie lampki nie jest związane z ilością oleju w silniku;
zatem w przypadku migotania tejże lampki absolutnie nie
należy dolewać innego oleju.
001-130 Alfa MiTo PL 2ed 1-02-2010 10:50 Pagina 15
