2010 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

56
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Plegado eléctrico del espejo
(para versiones/países donde esté previsto)
Para plegar los espejos pulse el botón C-fig. 31. Vuelva a pulsar
el botón para devolver los espejos a la posición de marcha.
Plegado manual del espejo fig. 32
En caso de necesidad, pliegue los espejos desplazándolos de la po-
sición 1 a la posición 2.
ADVERTENCIA Durante la marcha, los espejos siempre deben es-
tar en posición 1.
Ajuste del espejo
El ajuste y el plegado de los espejos se puede realizar únicamen-
te con la llave de contacto en posición MAR.
Seleccione el espejo deseado mediante el dispositivo A-fig. 31:
❍dispositivo en posición 1: selección espejo izquierdo;
❍dispositivo en posición 2: selección espejo derecho.
Para orientar el espejo seleccionado pulse el botón B en las cua-
tro direcciones indicadas por las flechas.
ADVERTENCIA Concluido el ajuste, gire el dispositivo A a la posición
0 para evitar desplazamientos accidentales.
fig. 31A0K0066mfig. 32A0K0052m
ESPEJOS EXTERIORES
Debido a la forma curva del espejo retrovisor ex-
terior del lado conductor, la percepción de la dis-
tancia se altera ligeramente.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 56

57
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

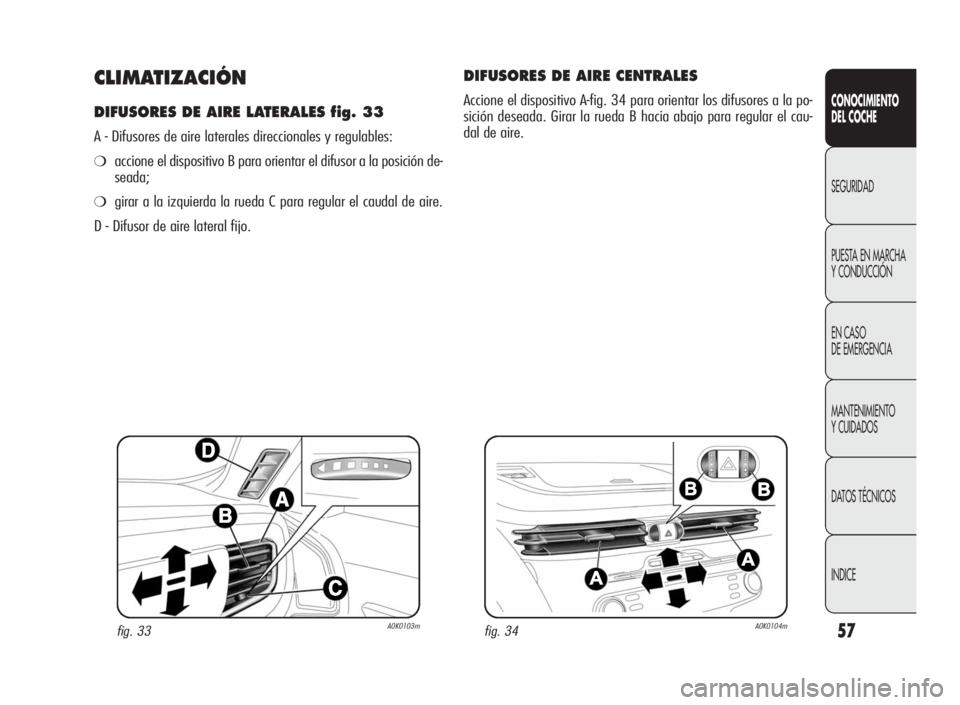

CLIMATIZACIÓN
DIFUSORES DE AIRE LATERALES fig. 33
A - Difusores de aire laterales direccionales y regulables:
❍accione el dispositivo B para orientar el difusor a la posición de-
seada;
❍girar a la izquierda la rueda C para regular el caudal de aire.
D - Difusor de aire lateral fijo.
fig. 33A0K0103m
DIFUSORES DE AIRE CENTRALES
Accione el dispositivo A-fig. 34 para orientar los difusores a la po-
sición deseada. Girar la rueda B hacia abajo para regular el cau-
dal de aire.
fig. 34A0K0104m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 57

58
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
DIFUSORES DE AIRE SUPERIORES fig. 35
A - Difusores de aire superiores regulables. Girar a la derecha las
ruedas B para regular el caudal de aire.
C - Difusor de aire fijo superior.
fig. 36A0K0106mfig. 35A0K0105m
DIFUSORES DE AIRE TRASEROS fig. 36
(para versiones/países donde esté previsto)
Accione el dispositivo A para orientar el difusor a la posición dese-
ada.
Girar a la derecha la rueda B para regular el caudal de aire:
●= Completamente cerrado
= Completamente abierto
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 58

59
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

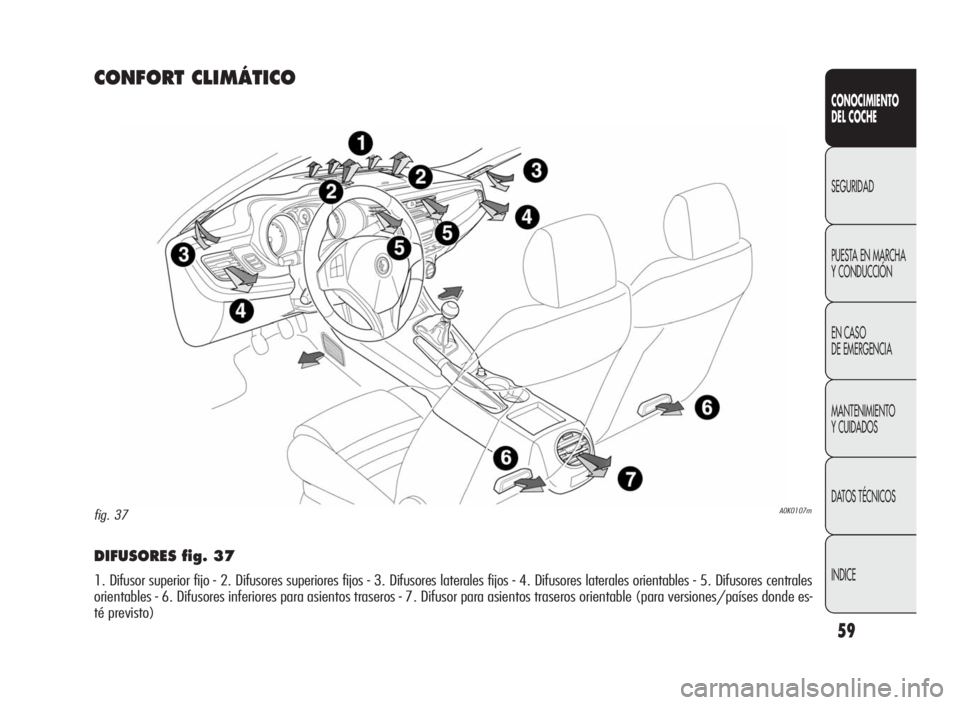

DIFUSORES fig. 37
1. Difusor superior fijo - 2. Difusores superiores fijos - 3. Difusores laterales fijos - 4. Difusores laterales orientables - 5. Difusores centrales
orientables - 6. Difusores inferiores para asientos traseros - 7. Difusor para asientos traseros orientable (para versiones/países donde es-
té previsto)
A0K0107mfig. 37
CONFORT CLIMÁTICO
001-130 Alfa Giulietta E 5ed 27-07-2010 8:23 Pagina 59

60
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

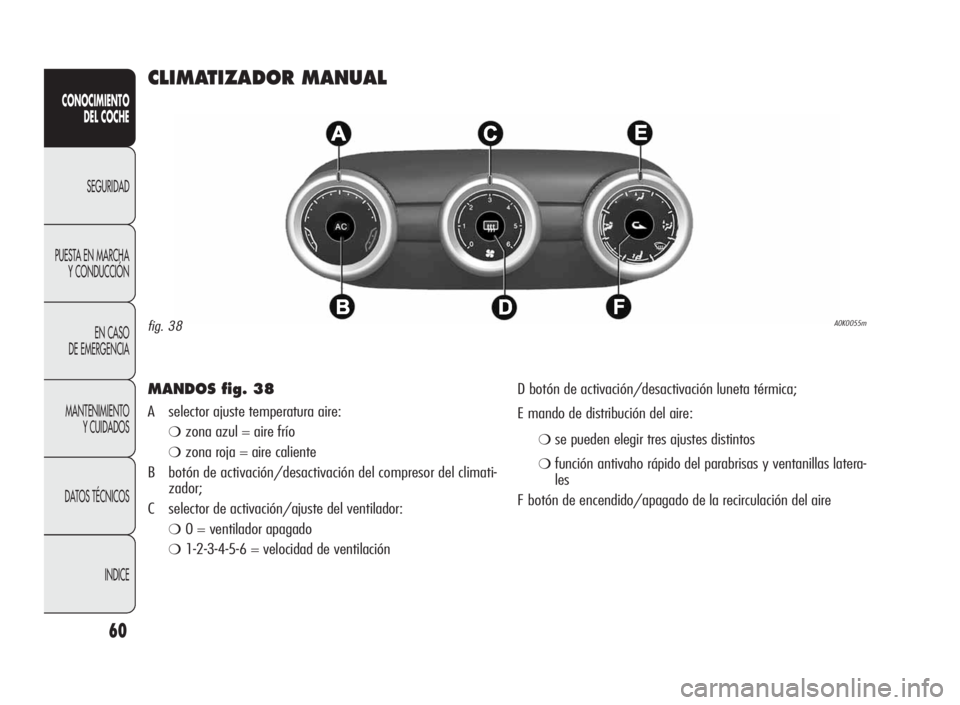

CLIMATIZADOR MANUAL
MANDOS fig. 38
A selector ajuste temperatura aire:
❍zona azul = aire frío
❍zona roja = aire caliente
B botón de activación/desactivación del compresor del climati-
zador;
C selector de activación/ajuste del ventilador:
❍0 = ventilador apagado
❍1-2-3-4-5-6 = velocidad de ventilaciónD botón de activación/desactivación luneta térmica;
E mando de distribución del aire:
❍se pueden elegir tres ajustes distintos
❍función antivaho rápido del parabrisas y ventanillas latera-
les
F botón de encendido/apagado de la recirculación del aire
fig. 38A0K0055m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 60

61
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
CLIMATIZACIÓN (refrigeración)
Para conseguir que se enfríe el habitáculo, haga lo siguiente:
❍gire el selector A al sector azul;
❍pulse el botón F para activar la recirculación del aire interior
(LED circular en el botón encendido);
❍gire el selector E ar;
❍pulse el botón B para activar el climatizador y gire el selector C
por lo menos a 1 (1avelocidad); para conseguirlo más rápida-
mente gire en cambio el selector C a 6 (velocidad máxima del
ventilador).
Regulación de la refrigeración
❍gire el selector A hacia la derecha para aumentar la tempera-
tura;
❍pulse el botón F para desactivar la recirculación del aire inte-
rior (LED circular en el botón apagado);
❍gire el selector C para disminuir la velocidad del ventilador.
CALEFACCIÓN DEL HABITÁCULO
Para conseguir un calentamiento rápido, haga lo siguiente:
❍gire el selector A al sector rojo;
❍pulse el botón F para activar la recirculación del aire interior;
❍gire el selector E as;
❍gire el selector C a 6 (velocidad máxima del ventilador).
A continuación, actúe en los mandos para mantener las condicio-
nes de confort deseadas y pulse el botón F para desactivar la re-
circulación del aire interior (LED circular en el botón apagado) pa-
ra prevenir fenómenos de empañamiento.
ADVERTENCIA Con el motor en frío son necesarios unos minutos
antes de conseguir un calentamiento rápido.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 61

62
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
DESEMPAÑAMIENTO/ANTIVAHO AUTOMÁTICO
(función MAX-DEF)
Esta función activa el desempañamiento/descongelación auto-
máticos de: ventanillas delanteras (parabrisas y ventanillas late-
rales), surtidores calefactados, espejos retrovisores exteriores ca-
lefactados.
Para activar la función coloque el selector E en el símbolo “Defros-
ting” (antivaho) identificado por el símbolo
-. El climatizador ma-
nual pasará automáticamente a la configuración siguiente:
❍el símbolo de antivaho-pasará del color rojo al color na-
ranja (para indicar que se ha activado la función);
❍la luneta térmica (y todos los dispositivos antivaho del coche)
se activarán. El LED circular en el botón
(se enciende para
indicar que se ha activado la función;
❍el caudal de aire se pone en velocidad máxima (6);
❍la recirculación, si está cerrada, se abrirá (el LED circular en el
botón se apaga);
❍la mezcla de aire pasa a “temperatura máxima”;
❍el calefactor auxiliar eléctrico (para versiones/países donde es-
té previsto) se activa;
❍el compresor se activa (el LED circular correspondiente se en-
ciende para indicar que se ha activado la función A/A).
Antiempañamiento de las ventanillas
El climatizador resulta muy útil para prevenir que las ventanillas se
empañen cuando la humedad es alta.
En caso de elevada humedad exterior, de lluvia o de fuertes dife-
rencias de temperatura entre el interior y el exterior del habitácu-
lo, efectúe la siguiente maniobra para prevenir el empañamiento
de las ventanillas:
❍gire el selector A al sector rojo;
❍pulse el botón F para desactivar la recirculación del aire interior
(LED circular en el botón apagado);
❍gire el selector E a-con posibilidad de pasar a la posiciónu(B-fig. 38a) si no observa indicios de empañamiento;
❍gireelselectorCala2avelocidad.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 62

63
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
DESEMPAÑAMIENTO/ANTIVAHO
LUNETA TÉRMICA
PulseelbotónD(() para activar y desactivar la función. En cual-
quier caso, la función se desactiva automáticamente 20 minutos des-
pués.
Para versiones/países, donde esté previsto, pulsando el botón
(se activa también el desempañamiento/antivaho de los espejos
retrovisores externos, del parabrisas calefactado (para versio-
nes/países donde esté previsto) y de los surtidores calefactados
(para versiones/países donde esté previsto).
ADVERTENCIA No aplique adhesivos en la parte interna de la lu-
neta térmica sobre los filamentos eléctricos, para evitar dañarlos
perjudicando su funcionamiento.
RECIRCULACIÓN DEL AIRE INTERIOR
Pulse el botón F (v) de forma que el LED en el botón esté en-
cendido. Se aconseja activar la recirculación del aire interior du-
rante las detenciones en caravana o en túneles para evitar que en-
tre aire contaminado exterior.
Evite el uso prolongado de dicha función, especialmente si viajan
varias personas en el coche, para prevenir la posibilidad de que
se empañen las ventanillas.
ADVERTENCIA La recirculación de aire interior permite, en función
de la modalidad de funcionamiento seleccionada (“calefacción”
o “refrigeración”), alcanzar más rápidamente las condiciones de-
seadas. De todas formas, no le recomendamos utilizar la función
de recirculación en días lluviosos o fríos para evitar la posibilidad
de que se empañen las ventanillas.
SELECCIÓN DE LA DISTRIBUCIÓN DEL AIRE
Gire el selector E-fig. 38 para seleccionar manualmente una de
las 4 posibles distribuciones de aire en el habitáculo:
xFlujo de aire hacia los difusores del parabrisas y hacia las ven-
tanillas laterales delanteras para desempañar o retirar el va-
ho de las ventanillas;
sFlujo de aire hacia los difusores de la zona pies delan-
te/detrás. Esta distribución del aire permite calentar rápida-
mente el habitáculo.
yReparto del flujo de aire entre los difusores delante-
ros/traseros, difusores centrales/laterales del salpicadero, el
difusor trasero y los difusores antivaho del parabrisas y las
ventanillas laterales delanteras.
rFlujo de aire hacia los difusores centrales/laterales del sal-
picadero (cuerpo pasajero).
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 63
