2010 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

112
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

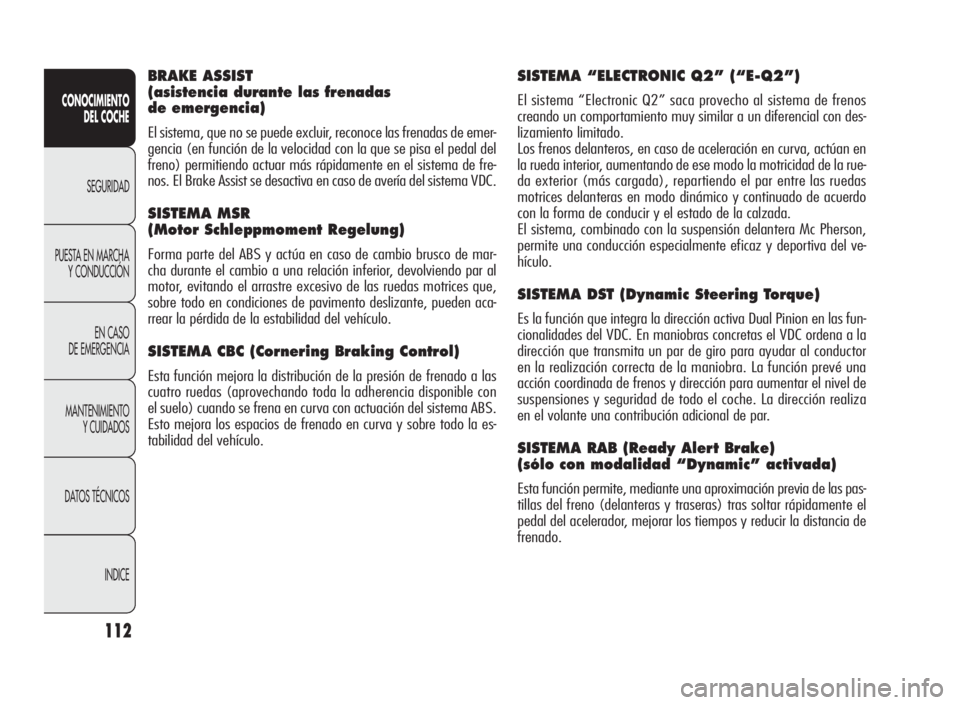

SISTEMA “ELECTRONIC Q2” (“E-Q2”)
El sistema “Electronic Q2” saca provecho al sistema de frenos
creando un comportamiento muy similar a un diferencial con des-
lizamiento limitado.
Los frenos delanteros, en caso de aceleración en curva, actúan en
la rueda interior, aumentando de ese modo la motricidad de la rue-
da exterior (más cargada), repartiendo el par entre las ruedas
motrices delanteras en modo dinámico y continuado de acuerdo
con la forma de conducir y el estado de la calzada.
El sistema, combinado con la suspensión delantera Mc Pherson,
permite una conducción especialmente eficaz y deportiva del ve-
hículo.
SISTEMA DST (Dynamic Steering Torque)
Es la función que integra la dirección activa Dual Pinion en las fun-
cionalidades del VDC. En maniobras concretas el VDC ordena a la
dirección que transmita un par de giro para ayudar al conductor
en la realización correcta de la maniobra. La función prevé una
acción coordinada de frenos y dirección para aumentar el nivel de
suspensiones y seguridad de todo el coche. La dirección realiza
en el volante una contribución adicional de par.
SISTEMA RAB (Ready Alert Brake)
(sólo con modalidad “Dynamic” activada)
Esta función permite, mediante una aproximación previa de las pas-
tillas del freno (delanteras y traseras) tras soltar rápidamente el
pedal del acelerador, mejorar los tiempos y reducir la distancia de
frenado.
BRAKE ASSIST
(asistencia durante las frenadas
de emergencia)
El sistema, que no se puede excluir, reconoce las frenadas de emer-
gencia (en función de la velocidad con la que se pisa el pedal del
freno) permitiendo actuar más rápidamente en el sistema de fre-
nos. El Brake Assist se desactiva en caso de avería del sistema VDC.
SISTEMA MSR
(Motor Schleppmoment Regelung)
Forma parte del ABS y actúa en caso de cambio brusco de mar-
cha durante el cambio a una relación inferior, devolviendo par al
motor, evitando el arrastre excesivo de las ruedas motrices que,
sobre todo en condiciones de pavimento deslizante, pueden aca-
rrear la pérdida de la estabilidad del vehículo.
SISTEMA CBC (Cornering Braking Control)
Esta función mejora la distribución de la presión de frenado a las
cuatro ruedas (aprovechando toda la adherencia disponible con
el suelo) cuando se frena en curva con actuación del sistema ABS.
Esto mejora los espacios de frenado en curva y sobre todo la es-
tabilidad del vehículo.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 112

113
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

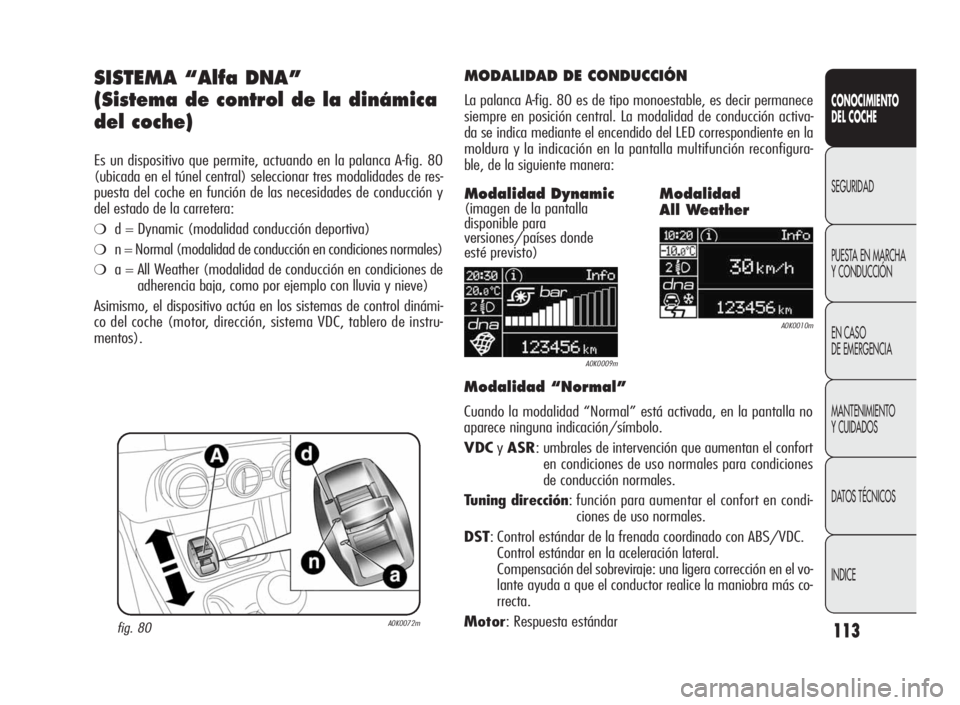

SISTEMA “Alfa DNA”
(Sistema de control de la dinámica
del coche)
Es un dispositivo que permite, actuando en la palanca A-fig. 80
(ubicada en el túnel central) seleccionar tres modalidades de res-
puesta del coche en función de las necesidades de conducción y
del estado de la carretera:
❍d = Dynamic (modalidad conducción deportiva)
❍n = Normal (modalidad de conducción en condiciones normales)
❍a = All Weather (modalidad de conducción en condiciones de
adherencia baja, como por ejemplo con lluvia y nieve)
Asimismo, el dispositivo actúa en los sistemas de control dinámi-
co del coche (motor, dirección, sistema VDC, tablero de instru-
mentos).
fig. 80A0K0072m
MODALIDAD DE CONDUCCIÓN
La palanca A-fig. 80 es de tipo monoestable, es decir permanece
siempre en posición central. La modalidad de conducción activa-
da se indica mediante el encendido del LED correspondiente en la
moldura y la indicación en la pantalla multifunción reconfigura-
ble, de la siguiente manera:
A0K0009m
A0K0010m
Modalidad Dynamic(imagen de la pantalla
disponible para
versiones/países donde
esté previsto)Modalidad
All Weather
Modalidad “Normal”
Cuando la modalidad “Normal” está activada, en la pantalla no
aparece ninguna indicación/símbolo.
VDCyASR: umbrales de intervención que aumentan el confort
en condiciones de uso normales para condiciones
de conducción normales.
Tuning dirección: función para aumentar el confort en condi-
ciones de uso normales.
DST: Control estándar de la frenada coordinado con ABS/VDC.
Control estándar en la aceleración lateral.
Compensación del sobreviraje: una ligera corrección en el vo-
lante ayuda a que el conductor realice la maniobra más co-
rrecta.
Motor: Respuesta estándar
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 113

114
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

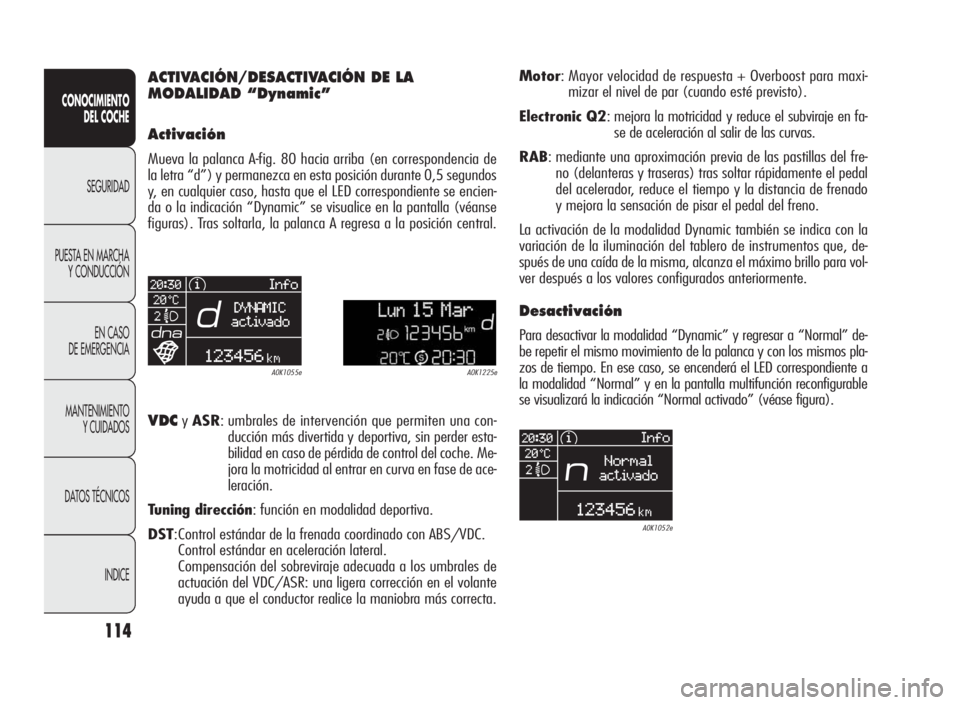

ACTIVACIÓN/DESACTIVACIÓN DE LA
MODALIDAD “Dynamic”
Activación
Mueva la palanca A-fig. 80 hacia arriba (en correspondencia de
la letra “d”) y permanezca en esta posición durante 0,5 segundos
y, en cualquier caso, hasta que el LED correspondiente se encien-
da o la indicación “Dynamic” se visualice en la pantalla (véanse
figuras). Tras soltarla, la palanca A regresa a la posición central.Motor: Mayor velocidad de respuesta + Overboost para maxi-
mizar el nivel de par (cuando esté previsto).
Electronic Q2: mejora la motricidad y reduce el subviraje en fa-
se de aceleración al salir de las curvas.
RAB: mediante una aproximación previa de las pastillas del fre-
no (delanteras y traseras) tras soltar rápidamente el pedal
del acelerador, reduce el tiempo y la distancia de frenado
y mejora la sensación de pisar el pedal del freno.
La activación de la modalidad Dynamic también se indica con la
variación de la iluminación del tablero de instrumentos que, de-
spués de una caída de la misma, alcanza el máximo brillo para vol-
ver después a los valores configurados anteriormente.
Desactivación
Para desactivar la modalidad “Dynamic” y regresar a “Normal” de-
be repetir el mismo movimiento de la palanca y con los mismos pla-
zos de tiempo. En ese caso, se encenderá el LED correspondiente a
la modalidad “Normal” y en la pantalla multifunción reconfigurable
se visualizará la indicación “Normal activado” (véase figura).
A0K1225eA0K1055e
A0K1052e
VDCyASR: umbrales de intervención que permiten una con-
ducción más divertida y deportiva, sin perder esta-
bilidad en caso de pérdida de control del coche. Me-
jora la motricidad al entrar en curva en fase de ace-
leración.
Tuning dirección: función en modalidad deportiva.
DST:Control estándar de la frenada coordinado con ABS/VDC.
Control estándar en aceleración lateral.
Compensación del sobreviraje adecuada a los umbrales de
actuación del VDC/ASR: una ligera corrección en el volante
ayuda a que el conductor realice la maniobra más correcta.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 114

115
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

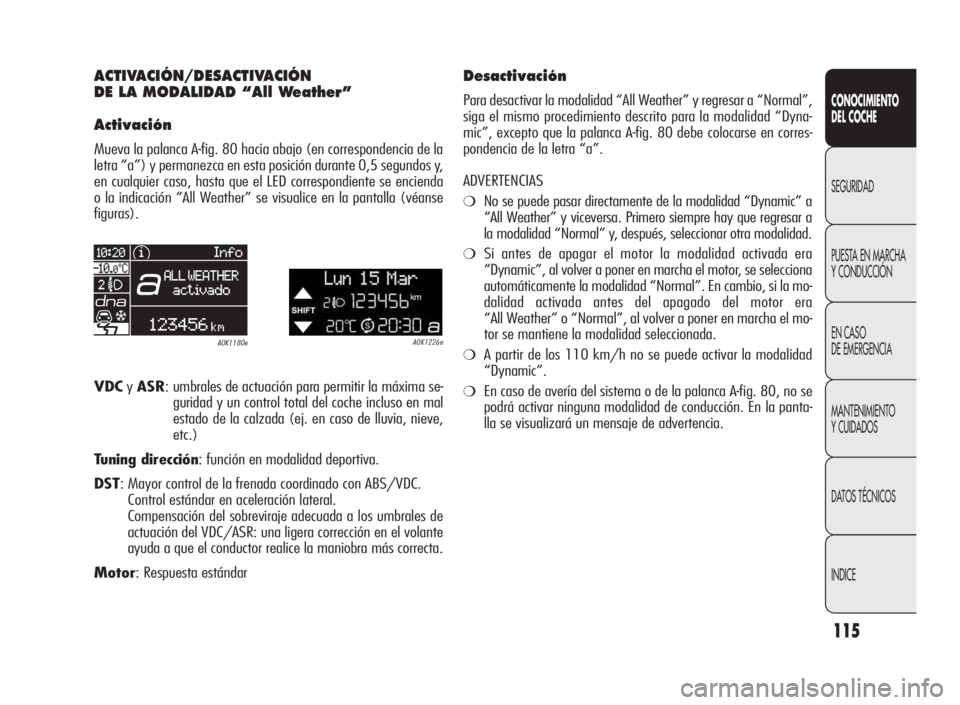

ACTIVACIÓN/DESACTIVACIÓN
DE LA MODALIDAD “All Weather”
Activación
Mueva la palanca A-fig. 80 hacia abajo (en correspondencia de la
letra “a”) y permanezca en esta posición durante 0,5 segundos y,
en cualquier caso, hasta que el LED correspondiente se encienda
o la indicación “All Weather” se visualice en la pantalla (véanse
figuras).
A0K1226eA0K1180e
VDCyASR: umbrales de actuación para permitir la máxima se-
guridad y un control total del coche incluso en mal
estado de la calzada (ej. en caso de lluvia, nieve,
etc.)
Tuning dirección: función en modalidad deportiva.
DST: Mayor control de la frenada coordinado con ABS/VDC.
Control estándar en aceleración lateral.
Compensación del sobreviraje adecuada a los umbrales de
actuación del VDC/ASR: una ligera corrección en el volante
ayuda a que el conductor realice la maniobra más correcta.
Motor: Respuesta estándar
Desactivación
Para desactivar la modalidad “All Weather” y regresar a “Normal”,
siga el mismo procedimiento descrito para la modalidad “Dyna-
mic”, excepto que la palanca A-fig. 80 debe colocarse en corres-
pondencia de la letra “a”.
ADVERTENCIAS
❍No se puede pasar directamente de la modalidad “Dynamic” a
“All Weather” y viceversa. Primero siempre hay que regresar a
la modalidad “Normal” y, después, seleccionar otra modalidad.
❍Si antes de apagar el motor la modalidad activada era
“Dynamic”, al volver a poner en marcha el motor, se selecciona
automáticamente la modalidad “Normal”. En cambio, si la mo-
dalidad activada antes del apagado del motor era
“All Weather” o “Normal”, al volver a poner en marcha el mo-
tor se mantiene la modalidad seleccionada.
❍A partir de los 110 km/h no se puede activar la modalidad
“Dynamic”.
❍En caso de avería del sistema o de la palanca A-fig. 80, no se
podrá activar ninguna modalidad de conducción. En la panta-
lla se visualizará un mensaje de advertencia.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 115

116
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
MODALIDAD DE FUNCIONAMIENTO
Modalidades de parada del motor
Con el coche parado, el motor se detiene con el cambio en punto
muerto y el pedal del embrague en reposo.
NOTASólo se permite el apagado automático del motor si se
no supera una velocidad de unos 10 km/h, para evitar apagados
posteriores del motor deben viajar por encima de 10 km/h.
El apagado del motor se señala con la visualización del símbolo
Ufig. 81 en la pantalla.
Modalidades de encendido del motor
Para encender el motor pise el pedal del embrague.
fig. 81A0K0163m
SISTEMA START&STOP
(para versiones/países donde esté previsto)
El sistema Start&Stop apaga automáticamente el motor cada vez
que se detiene el coche y lo vuelve a poner en marcha cuando el
conductor desea reanudar la marcha. Esto aumenta la eficiencia
del coche mediante la reducción del consumo, de las emisiones
de gases perjudiciales y de la contaminación acústica.
El dispositivo se activa con cada encendido del motor.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 116

117
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

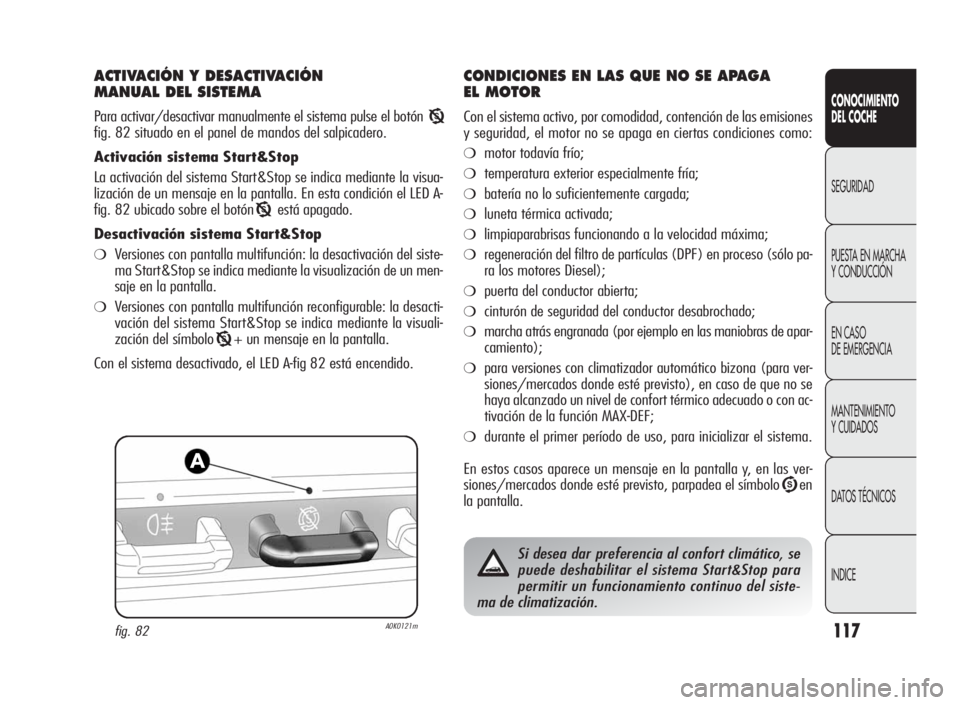

ACTIVACIÓN Y DESACTIVACIÓN
MANUAL DEL SISTEMA
Para activar/desactivar manualmente el sistema pulse el botónT
fig. 82 situado en el panel de mandos del salpicadero.
Activación sistema Start&Stop
La activación del sistema Start&Stop se indica mediante la visua-
lización de un mensaje en la pantalla. En esta condición el LED A-
fig. 82 ubicado sobre el botón
Testá apagado.
Desactivación sistema Start&Stop
❍Versiones con pantalla multifunción: la desactivación del siste-
ma Start&Stop se indica mediante la visualización de un men-
saje en la pantalla.
❍Versiones con pantalla multifunción reconfigurable: la desacti-
vación del sistema Start&Stop se indica mediante la visuali-
zación del símbolo
T+ un mensaje en la pantalla.
Con el sistema desactivado, el LED A-fig 82 está encendido.
fig. 82A0K0121m
CONDICIONES EN LAS QUE NO SE APAGA
EL MOTOR
Con el sistema activo, por comodidad, contención de las emisiones
y seguridad, el motor no se apaga en ciertas condiciones como:
❍motor todavía frío;
❍temperatura exterior especialmente fría;
❍batería no lo suficientemente cargada;
❍luneta térmica activada;
❍limpiaparabrisas funcionando a la velocidad máxima;
❍regeneración del filtro de partículas (DPF) en proceso (sólo pa-
ra los motores Diesel);
❍puerta del conductor abierta;
❍cinturón de seguridad del conductor desabrochado;
❍marcha atrás engranada (por ejemplo en las maniobras de apar-
camiento);
❍para versiones con climatizador automático bizona (para ver-
siones/mercados donde esté previsto), en caso de que no se
haya alcanzado un nivel de confort térmico adecuado o con ac-
tivación de la función MAX-DEF;
❍durante el primer período de uso, para inicializar el sistema.
En estos casos aparece un mensaje en la pantalla y, en las ver-
siones/mercados donde esté previsto, parpadea el símbolo
Uen
la pantalla.
Si desea dar preferencia al confort climático, se
puede deshabilitar el sistema Start&Stop para
permitir un funcionamiento continuo del siste-
ma de climatización.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 117

118
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Notas
Si no se pisa el embrague, cuando pasan unos 3 minutos aprox.
después del apagado del motor, el arranque del motor sólo será
posible con la llave de contacto.
Si el motor se apaga involuntariamente, por ejemplo al soltar brus-
camente el pedal del embrague con marcha engranada, si el sis-
tema Start&Stop está activo, puede volver a ponerse en marcha
el motor pisando a fondo el pedal del embrague o poniendo el cam-
bio en punto muerto.
CONDICIONES DE PUESTA EN MARCHA
DEL MOTOR
Por comodidad, por contención de las emisiones contaminantes y
por razones de seguridad, el motor puede volver a arrancar auto-
máticamente sin que el conductor tenga que hacer nada, si se cum-
plen algunas condiciones, entre ellas:
❍batería no lo suficientemente cargada;
❍limpiaparabrisas funcionando a la velocidad máxima;
❍depresión reducida del sistema de frenos (por ejemplo cuan-
do se pisa varias veces el pedal del freno);
❍coche en movimiento (por ejemplo trayecto en carreteras con
pendiente);
❍apagado del motor con el sistema Start&Stop superior a unos
3 minutos;
❍para versiones con climatizador automático bizona (para ver-
siones/mercados donde esté previsto), para permitir un nivel
de confort térmico adecuado o con la activación de la función
MAX-DEF.
Con marcha engranada, el arranque automático del motor sólo
es posible pisando a fondo el pedal del embrague. La operación se
indica al conductor con la visualización de un mensaje en la pan-
talla y, en las versiones/mercados en los que está previsto, con
el encendido intermitente del símbolo
U.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 118

119
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
FUNCIONES DE SEGURIDAD
En caso de que el motor se pare mediante el dispositivo Start&Stop,
si el conductor desabrocha su cinturón de seguridad y abre la puer-
ta del lado del conductor o la del lado del pasajero, sólo se podrá
arrancar el motor con la llave de contacto.
Esta situación se muestra al conductor tanto con un avisador acús-
tico como con el encendido intermitente del símbolo
Uen la pan-
talla (en algunas versiones también se muestra un mensaje).
FUNCIÓN DE “ENERGY SAVING”
(para versiones/mercados donde esté previsto)
Si, después de arrancar automáticamente el motor, el conductor no
realiza ninguna acción en el coche durante unos 3 minutos aprox.,
el dispositivo Start&Stop para definitivamente el motor para evitar
el consumo de combustible. En estos casos el arranque del motor só-
lo se puede realizar mediante la llave de contacto.
NOTA En cualquier caso, se puede mantener el motor en marcha
desactivando el sistema Start&Stop.
FUNCIONAMIENTO IRREGULAR
Si el sistema Start&Stop no funciona bien se desactiva.
Se informa al conductor de la anomalía mediante el encendido
intermitente del símbolo
Uen la pantalla del tablero de instru-
mentos y, en algunas versiones, con la visualización de un men-
saje. En ese caso, acuda a los Servicios Autorizados Alfa Romeo.
INACTIVIDAD DEL COCHE
En caso de inactividad del coche, preste especial atención al des-
conectar la alimentación eléctrica de la batería.
El procedimiento se realiza desconectando el conector A - fig. 83
(mediante la acción del botón B) del sensor C de control del esta-
do de la batería instalado en el borne negativo D de la misma ba-
tería. Este sensor nunca debe desconectarse del polo, excepto en
caso de sustitución de la batería.
fig. 83A0K0179m
Para sustituir la batería dirígete siempre a los Ser-
vicios Autorizados Alfa Romeo. Sustituya la ba-
tería por una del mismo tipo (HEAVY DUTY) y con
las mismas características.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 119
