2010 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

96
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
DISPOSITIVO DE SEGURIDAD INFANTIL
Impide abrir las puertas traseras desde el interior.
Sólo se puede activar el dispositivo A-fig. 67 con las puertas abier-
tas:
❍posición1-dispositivoactivado (puerta bloqueada);
❍posición 2 - dispositivo desactivado (es posible abrir la puerta
desde el interior).
El dispositivo permanece activado aunque se desbloqueen las puer-
tas eléctricamente.
ADVERTENCIA Las puertas traseras no pueden abrirse desde el in-
terior cuando está accionado el dispositivo de seguridad infantil.
Utilice siempre este dispositivo cuando se trans-
porten niños.
Después de accionar el dispositivo en ambas puer-
tas traseras, compruebe que efectivamente se ha-
ya activado interviniendo en la manilla interior de
apertura de las puertas.
fig. 67A0K0167m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 96

97
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

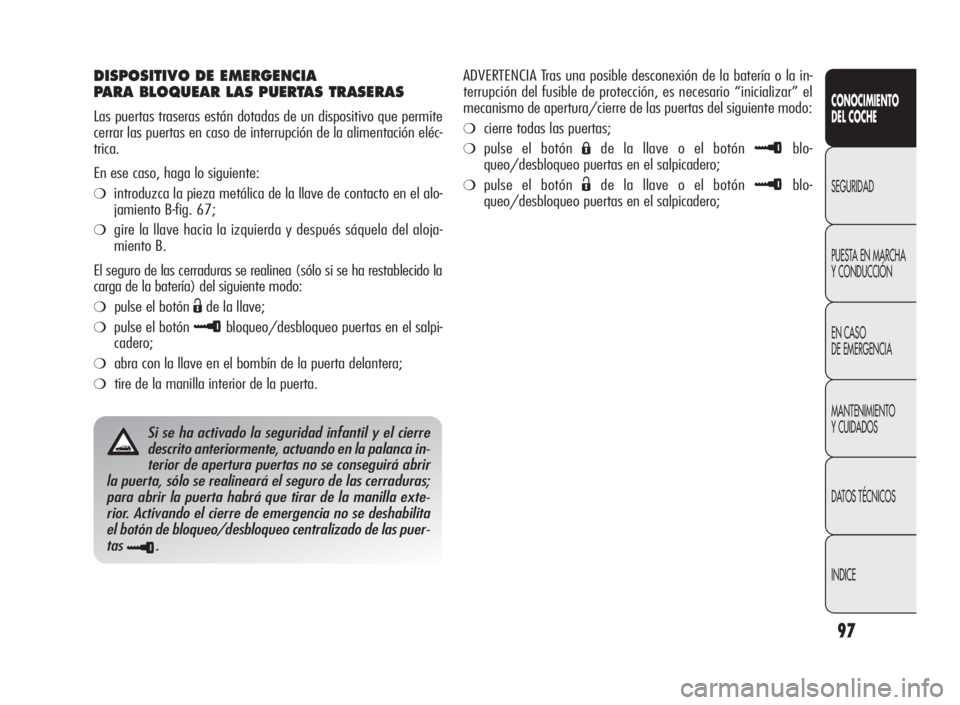

DISPOSITIVO DE EMERGENCIA
PARA BLOQUEAR LAS PUERTAS TRASERAS
Las puertas traseras están dotadas de un dispositivo que permite
cerrar las puertas en caso de interrupción de la alimentación eléc-
trica.
En ese caso, haga lo siguiente:
❍introduzca la pieza metálica de la llave de contacto en el alo-
jamiento B-fig. 67;
❍gire la llave hacia la izquierda y después sáquela del aloja-
miento B.
El seguro de las cerraduras se realinea (sólo si se ha restablecido la
carga de la batería) del siguiente modo:
❍pulse el botónËde la llave;
❍pulse el botón≈bloqueo/desbloqueo puertas en el salpi-
cadero;
❍abra con la llave en el bombín de la puerta delantera;
❍tire de la manilla interior de la puerta.
Si se ha activado la seguridad infantil y el cierre
descrito anteriormente, actuando en la palanca in-
terior de apertura puertas no se conseguirá abrir
la puerta, sólo se realineará el seguro de las cerraduras;
para abrir la puerta habrá que tirar de la manilla exte-
rior. Activando el cierre de emergencia no se deshabilita
el botón de bloqueo/desbloqueo centralizado de las puer-
tas
≈.
ADVERTENCIA Tras una posible desconexión de la batería o la in-
terrupción del fusible de protección, es necesario “inicializar” el
mecanismo de apertura/cierre de las puertas del siguiente modo:
❍cierre todas las puertas;
❍pulse el botónÁde la llave o el botón≈blo-
queo/desbloqueo puertas en el salpicadero;
❍pulse el botónËde la llave o el botón≈blo-
queo/desbloqueo puertas en el salpicadero;
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 97

98
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

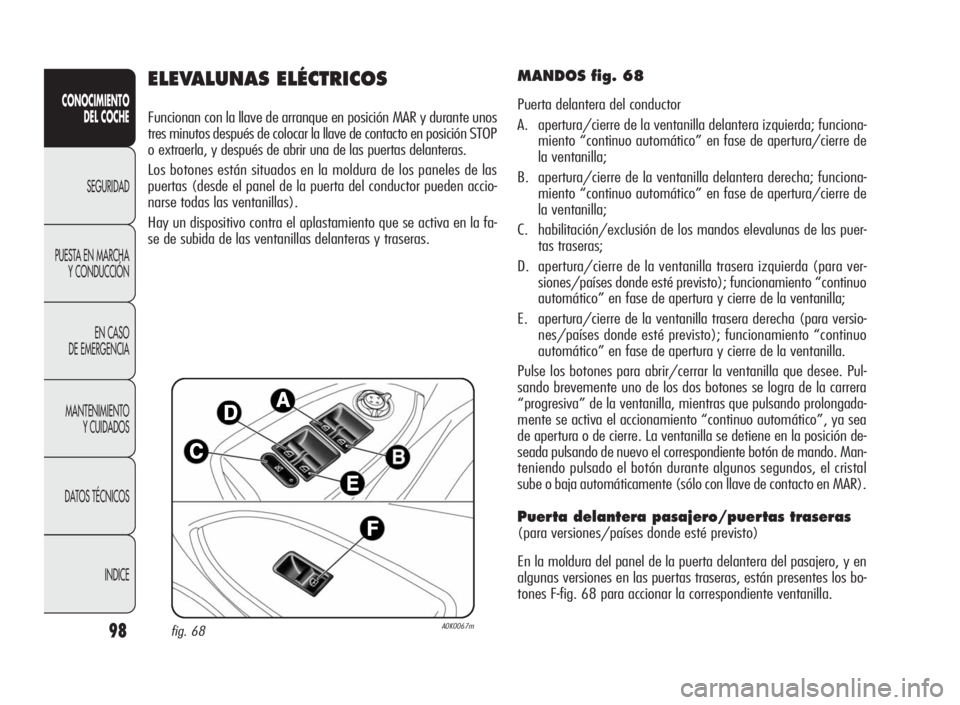

ELEVALUNAS ELÉCTRICOS
Funcionan con la llave de arranque en posición MAR y durante unos
tres minutos después de colocar la llave de contacto en posición STOP
o extraerla, y después de abrir una de las puertas delanteras.
Los botones están situados en la moldura de los paneles de las
puertas (desde el panel de la puerta del conductor pueden accio-
narse todas las ventanillas).
Hay un dispositivo contra el aplastamiento que se activa en la fa-
se de subida de las ventanillas delanteras y traseras.
MANDOS fig. 68
Puerta delantera del conductor
A. apertura/cierre de la ventanilla delantera izquierda; funciona-
miento “continuo automático” en fase de apertura/cierre de
la ventanilla;
B. apertura/cierre de la ventanilla delantera derecha; funciona-
miento “continuo automático” en fase de apertura/cierre de
la ventanilla;
C. habilitación/exclusión de los mandos elevalunas de las puer-
tas traseras;
D. apertura/cierre de la ventanilla trasera izquierda (para ver-
siones/países donde esté previsto); funcionamiento “continuo
automático” en fase de apertura y cierre de la ventanilla;
E. apertura/cierre de la ventanilla trasera derecha (para versio-
nes/países donde esté previsto); funcionamiento “continuo
automático” en fase de apertura y cierre de la ventanilla.
Pulse los botones para abrir/cerrar la ventanilla que desee. Pul-
sando brevemente uno de los dos botones se logra de la carrera
“progresiva” de la ventanilla, mientras que pulsando prolongada-
mente se activa el accionamiento “continuo automático”, ya sea
de apertura o de cierre. La ventanilla se detiene en la posición de-
seada pulsando de nuevo el correspondiente botón de mando. Man-
teniendo pulsado el botón durante algunos segundos, el cristal
sube o baja automáticamente (sólo con llave de contacto en MAR).
Puerta delantera pasajero/puertas traseras
(para versiones/países donde esté previsto)
En la moldura del panel de la puerta delantera del pasajero, y en
algunas versiones en las puertas traseras, están presentes los bo-
tones F-fig. 68 para accionar la correspondiente ventanilla.
fig. 68A0K0067m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 98

99
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

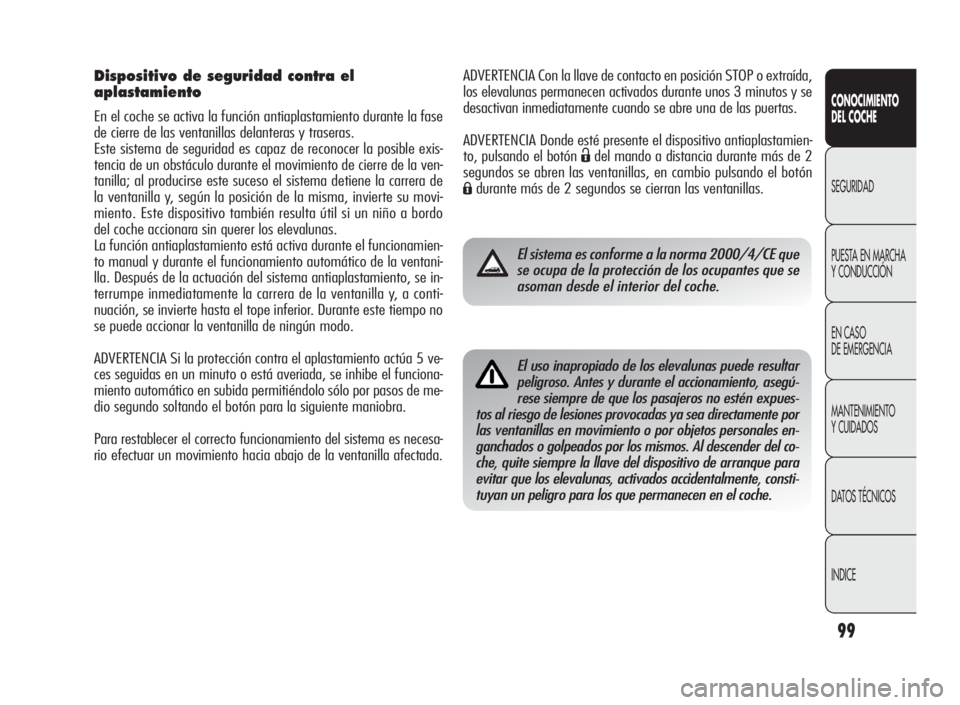

ADVERTENCIA Con la llave de contacto en posición STOP o extraída,
los elevalunas permanecen activados durante unos 3 minutos y se
desactivan inmediatamente cuando se abre una de las puertas.
ADVERTENCIA Donde esté presente el dispositivo antiaplastamien-
to, pulsando el botón
Ëdel mando a distancia durante más de 2
segundos se abren las ventanillas, en cambio pulsando el botón
Ádurante más de 2 segundos se cierran las ventanillas.
El sistema es conforme a la norma 2000/4/CE que
se ocupa de la protección de los ocupantes que se
asoman desde el interior del coche.
El uso inapropiado de los elevalunas puede resultar
peligroso. Antes y durante el accionamiento, asegú-
rese siempre de que los pasajeros no estén expues-
tos al riesgo de lesiones provocadas ya sea directamente por
las ventanillas en movimiento o por objetos personales en-
ganchados o golpeados por los mismos. Al descender del co-
che, quite siempre la llave del dispositivo de arranque para
evitar que los elevalunas, activados accidentalmente, consti-
tuyan un peligro para los que permanecen en el coche.
Dispositivo de seguridad contra el
aplastamiento
En el coche se activa la función antiaplastamiento durante la fase
de cierre de las ventanillas delanteras y traseras.
Este sistema de seguridad es capaz de reconocer la posible exis-
tencia de un obstáculo durante el movimiento de cierre de la ven-
tanilla; al producirse este suceso el sistema detiene la carrera de
la ventanilla y, según la posición de la misma, invierte su movi-
miento. Este dispositivo también resulta útil si un niño a bordo
del coche accionara sin querer los elevalunas.
La función antiaplastamiento está activa durante el funcionamien-
to manual y durante el funcionamiento automático de la ventani-
lla. Después de la actuación del sistema antiaplastamiento, se in-
terrumpe inmediatamente la carrera de la ventanilla y, a conti-
nuación, se invierte hasta el tope inferior. Durante este tiempo no
se puede accionar la ventanilla de ningún modo.
ADVERTENCIA Si la protección contra el aplastamiento actúa 5 ve-
ces seguidas en un minuto o está averiada, se inhibe el funciona-
miento automático en subida permitiéndolo sólo por pasos de me-
dio segundo soltando el botón para la siguiente maniobra.
Para restablecer el correcto funcionamiento del sistema es necesa-
rio efectuar un movimiento hacia abajo de la ventanilla afectada.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 99

100
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

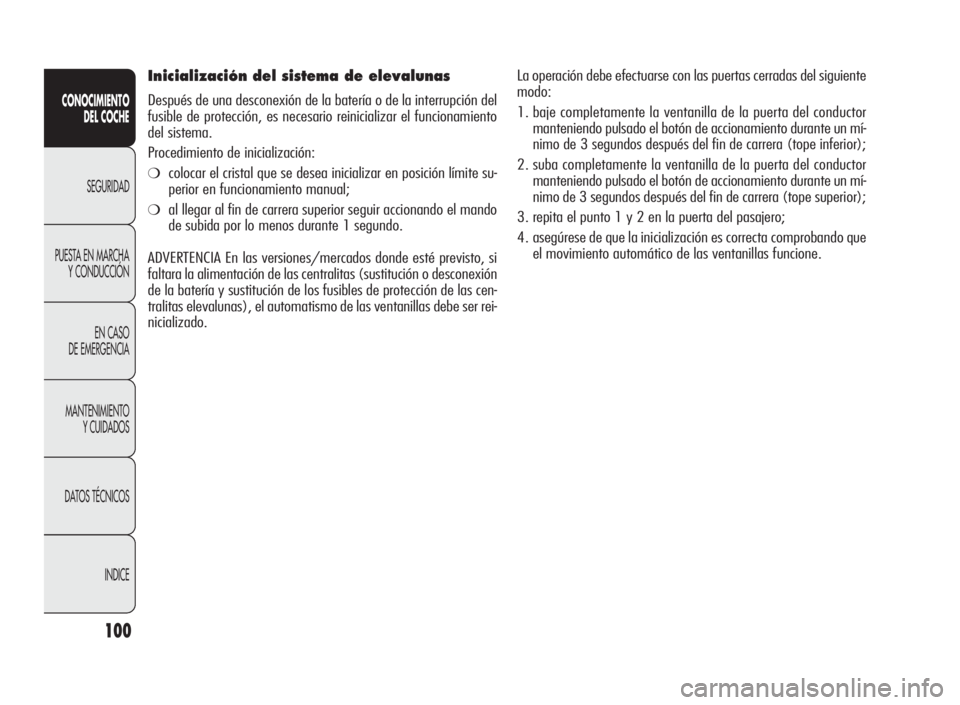

Inicialización del sistema de elevalunas
Después de una desconexión de la batería o de la interrupción del
fusible de protección, es necesario reinicializar el funcionamiento
del sistema.
Procedimiento de inicialización:
❍colocar el cristal que se desea inicializar en posición límite su-
perior en funcionamiento manual;
❍al llegar al fin de carrera superior seguir accionando el mando
de subida por lo menos durante 1 segundo.
ADVERTENCIA En las versiones/mercados donde esté previsto, si
faltara la alimentación de las centralitas (sustitución o desconexión
de la batería y sustitución de los fusibles de protección de las cen-
tralitas elevalunas), el automatismo de las ventanillas debe ser rei-
nicializado.La operación debe efectuarse con las puertas cerradas del siguiente
modo:
1. baje completamente la ventanilla de la puerta del conductor
manteniendo pulsado el botón de accionamiento durante un mí-
nimo de 3 segundos después del fin de carrera (tope inferior);
2. suba completamente la ventanilla de la puerta del conductor
manteniendo pulsado el botón de accionamiento durante un mí-
nimo de 3 segundos después del fin de carrera (tope superior);
3.repitaelpunto1y2enlapuertadelpasajero;
4. asegúrese de que la inicialización es correcta comprobando que
el movimiento automático de las ventanillas funcione.
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 100

101
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

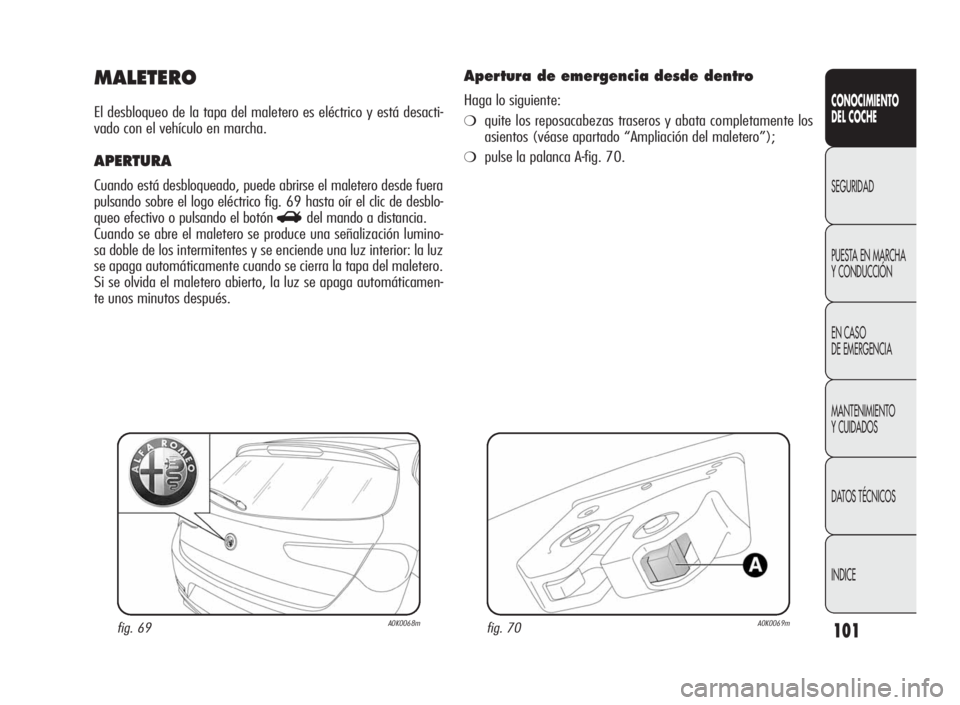

MALETERO
El desbloqueo de la tapa del maletero es eléctrico y está desacti-
vado con el vehículo en marcha.
APERTURA
Cuando está desbloqueado, puede abrirse el maletero desde fuera
pulsando sobre el logo eléctrico fig. 69 hasta oír el clic de desblo-
queo efectivo o pulsando el botón
Rdel mando a distancia.
Cuando se abre el maletero se produce una señalización lumino-
sa doble de los intermitentes y se enciende una luz interior: la luz
se apaga automáticamente cuando se cierra la tapa del maletero.
Si se olvida el maletero abierto, la luz se apaga automáticamen-
te unos minutos después.
fig. 69A0K0068m
Apertura de emergencia desde dentro
Haga lo siguiente:
❍quite los reposacabezas traseros y abata completamente los
asientos (véase apartado “Ampliación del maletero”);
❍pulse la palanca A-fig. 70.
fig. 70A0K0069m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 101

102
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

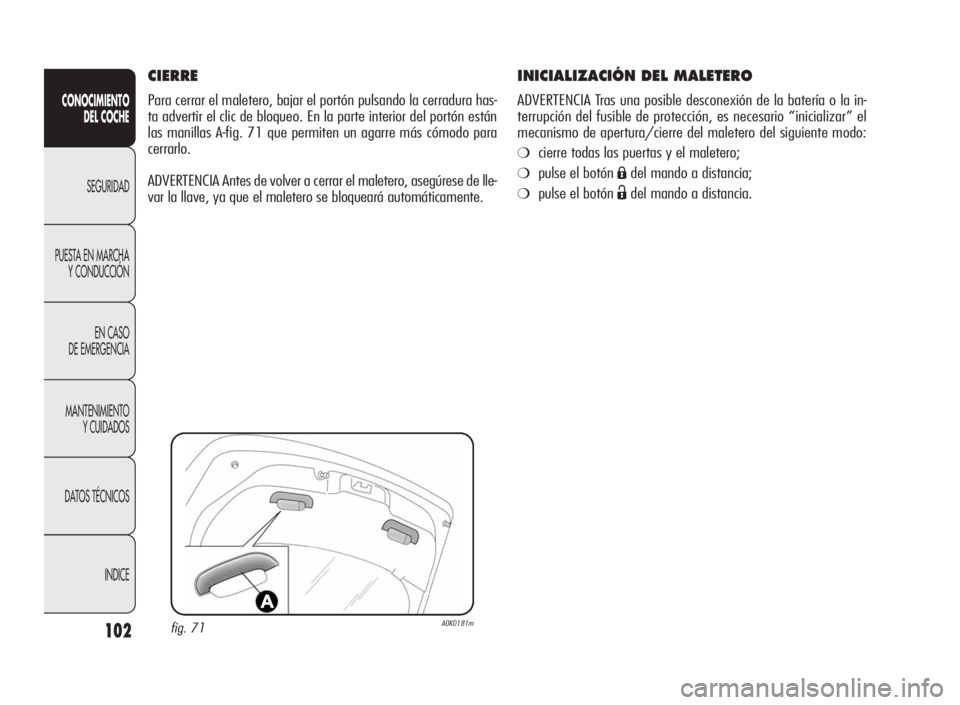

INICIALIZACIÓN DEL MALETERO
ADVERTENCIA Tras una posible desconexión de la batería o la in-
terrupción del fusible de protección, es necesario “inicializar” el
mecanismo de apertura/cierre del maletero del siguiente modo:
❍cierre todas las puertas y el maletero;
❍pulse el botónÁdel mando a distancia;
❍pulse el botónËdel mando a distancia.
CIERRE
Para cerrar el maletero, bajar el portón pulsando la cerradura has-
ta advertir el clic de bloqueo. En la parte interior del portón están
las manillas A-fig. 71 que permiten un agarre más cómodo para
cerrarlo.
ADVERTENCIA Antes de volver a cerrar el maletero, asegúrese de lle-
var la llave, ya que el maletero se bloqueará automáticamente.
fig. 71A0K0181m
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 102

103
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

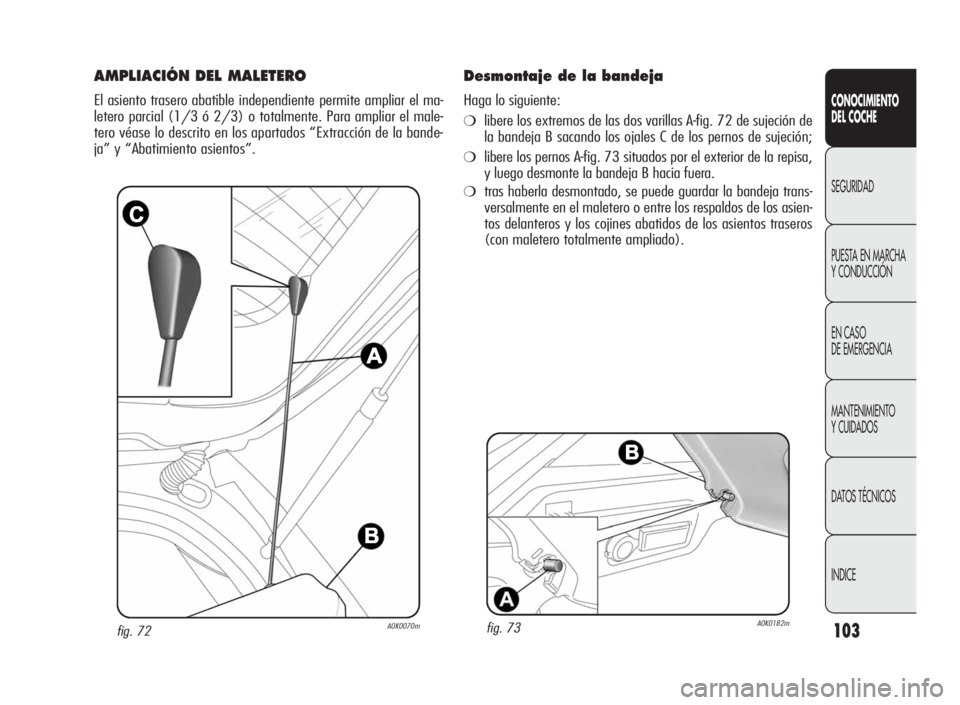

fig. 72A0K0070m
AMPLIACIÓN DEL MALETERO
El asiento trasero abatible independiente permite ampliar el ma-
letero parcial (1/3 ó 2/3) o totalmente. Para ampliar el male-
tero véase lo descrito en los apartados “Extracción de la bande-
ja” y “Abatimiento asientos”.
fig. 73A0K0182m
Desmontaje de la bandeja
Haga lo siguiente:
❍libere los extremos de las dos varillas A-fig. 72 de sujeción de
la bandeja B sacando los ojales C de los pernos de sujeción;
❍libere los pernos A-fig. 73 situados por el exterior de la repisa,
y luego desmonte la bandeja B hacia fuera.
❍tras haberla desmontado, se puede guardar la bandeja trans-
versalmente en el maletero o entre los respaldos de los asien-
tos delanteros y los cojines abatidos de los asientos traseros
(con maletero totalmente ampliado).
001-130 Alfa Giulietta E 5ed 27-07-2010 8:24 Pagina 103
