2010 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

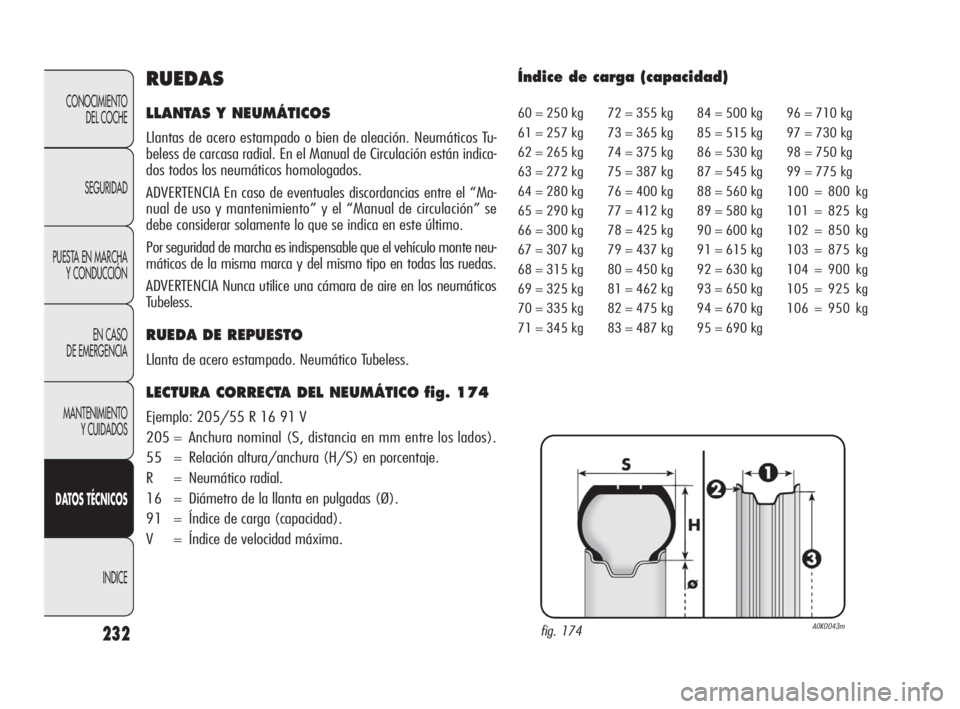

232
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de aleación. Neumáticos Tu-
beless de carcasa radial. En el Manual de Circulación están indica-
dos todos los neumáticos homologados.
ADVERTENCIA En caso de eventuales discordancias entre el “Ma-
nual de uso y mantenimiento” y el “Manual de circulación” se
debe considerar solamente lo que se indica en este último.
Por seguridad de marcha es indispensable que el vehículo monte neu-
máticos de la misma marca y del mismo tipo en todas las ruedas.
ADVERTENCIA Nunca utilice una cámara de aire en los neumáticos
Tubeless
.
RUEDA DE REPUESTO
Llanta de acero estampado. Neumático Tubeless.
LECTURA CORRECTA DEL NEUMÁTICO fig. 174
Ejemplo: 205/55 R 16 91 V
205 = Anchura nominal (S, distancia en mm entre los lados).
55 = Relación altura/anchura (H/S) en porcentaje.
R = Neumático radial.
16 = Diámetro de la llanta en pulgadas (Ø).
91 = Índice de carga (capacidad).
V = Índice de velocidad máxima.
Índice de carga (capacidad)
fig. 174A0K0043m
60 = 250 kg
61 = 257 kg
62 = 265 kg
63 = 272 kg
64 = 280 kg
65 = 290 kg
66 = 300 kg
67 = 307 kg
68 = 315 kg
69 = 325 kg
70 = 335 kg
71 = 345 kg72 = 355 kg
73 = 365 kg
74 = 375 kg
75 = 387 kg
76 = 400 kg
77 = 412 kg
78 = 425 kg
79 = 437 kg
80 = 450 kg
81 = 462 kg
82 = 475 kg
83 = 487 kg84 = 500 kg
85 = 515 kg
86 = 530 kg
87 = 545 kg
88 = 560 kg
89 = 580 kg
90 = 600 kg
91 = 615 kg
92 = 630 kg
93 = 650 kg
94 = 670 kg
95 = 690 kg96 = 710 kg
97 = 730 kg
98 = 750 kg
99 = 775 kg
100 = 800 kg
101 = 825 kg
102 = 850 kg
103 = 875 kg
104 = 900 kg
105 = 925 kg
106 = 950 kg
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 232

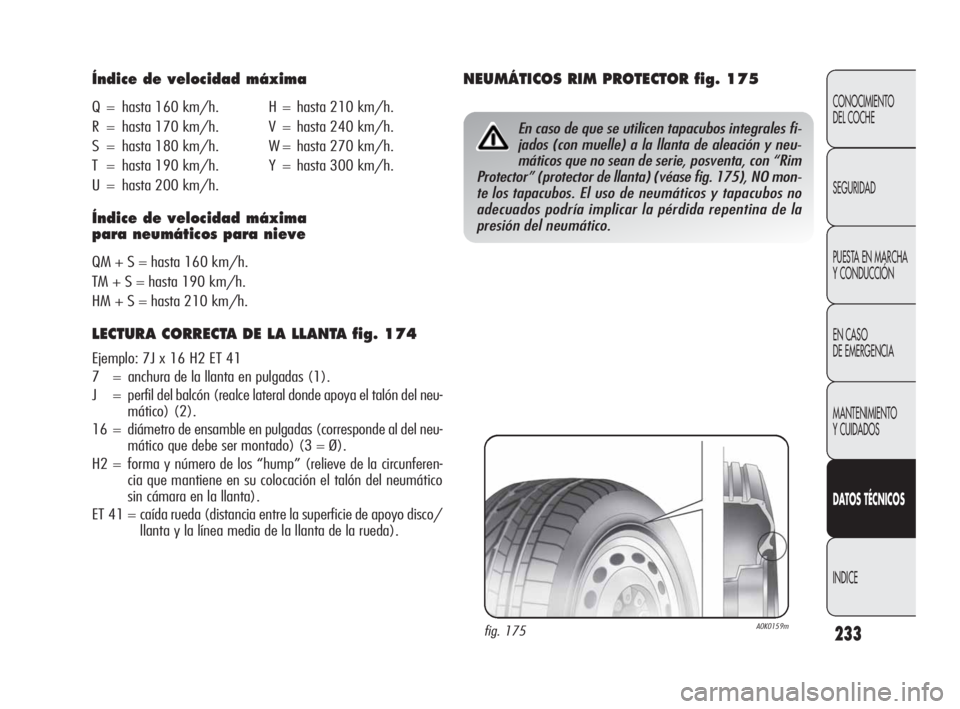

233
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Índice de velocidad máxima
Q = hasta 160 km/h.H = hasta 210 km/h.
R = hasta 170 km/h.V = hasta 240 km/h.
S = hasta 180 km/h.W = hasta 270 km/h.
T = hasta 190 km/h.Y = hasta 300 km/h.
U = hasta 200 km/h.
Índice de velocidad máxima
para neumáticos para nieve
QM + S = hasta 160 km/h.
TM + S = hasta 190 km/h.
HM + S = hasta 210 km/h.
LECTURA CORRECTA DE LA LLANTA fig. 174
Ejemplo: 7J x 16 H2 ET 41
7 = anchura de la llanta en pulgadas (1).
J = perfil del balcón (realce lateral donde apoya el talón del neu-
mático) (2).
16 = diámetro de ensamble en pulgadas (corresponde al del neu-
mático que debe ser montado) (3 = Ø).
H2 = forma y número de los “hump” (relieve de la circunferen-
cia que mantiene en su colocación el talón del neumático
sin cámara en la llanta).
ET 41 = caída rueda (distancia entre la superficie de apoyo disco/
llanta y la línea media de la llanta de la rueda).
NEUMÁTICOS RIM PROTECTOR fig. 175
En caso de que se utilicen tapacubos integrales fi-
jados (con muelle) a la llanta de aleación y neu-
máticos que no sean de serie, posventa, con “Rim
Protector” (protector de llanta) (véase fig. 175), NO mon-
te los tapacubos. El uso de neumáticos y tapacubos no
adecuados podría implicar la pérdida repentina de la
presión del neumático.
fig. 175A0K0159m
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 233

234
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

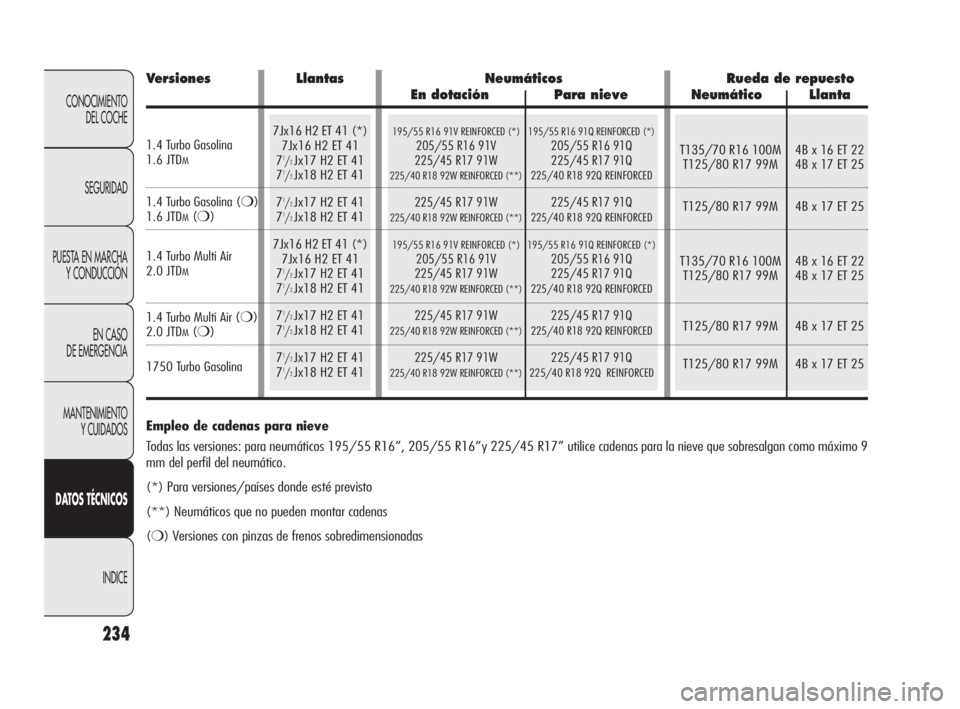

Empleo de cadenas para nieve
Todas las versiones: para neumáticos 195/55 R16”, 205/55 R16”y 225/45 R17” utilice cadenas para la nieve que sobresalgan como máximo 9
mm del perfil del neumático.
(*) Para versiones/países donde esté previsto
(**) Neumáticos que no pueden montar cadenas
(
❍) Versiones con pinzas de frenos sobredimensionadas
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Versiones Llantas Neumáticos Rueda de repuesto
En dotación Para nieve Neumático Llanta
1.4 Turbo Gasolina
1.6 JTDM
1.4 Turbo Gasolina (❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTDM
1.4 Turbo Multi Air (❍)2.0 JTDM(❍)
1750 Turbo Gasolina
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 234

195/55 R16 91V REINFORCED 205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
2,9 2,5
2,5 2,1
2,6 2,2
2,9 2,5
2,9 2,5
2,6 2,2
2,6 2,2
2,9 2,5
2,7 2,3
3,0 2,6
235
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

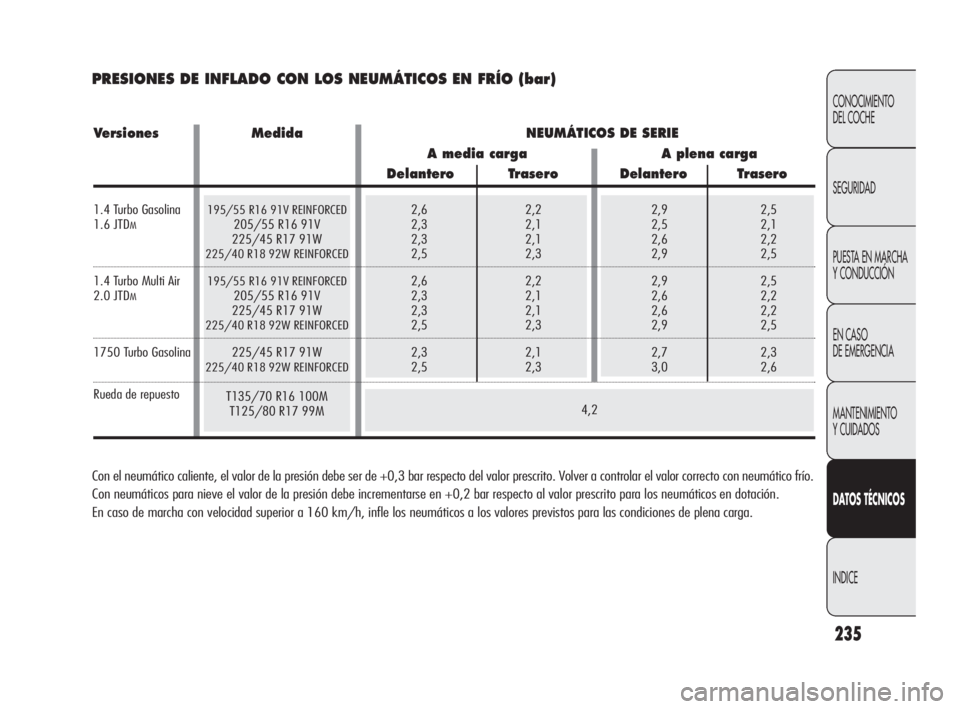

PRESIONES DE INFLADO CON LOS NEUMÁTICOS EN FRÍO (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,3 2,1
2,5 2,3
Con el neumático caliente, el valor de la presión debe ser de +0,3 bar respecto del valor prescrito. Volver a controlar el valor correcto con neumático frío.
Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor prescrito para los neumáticos en dotación.
En caso de marcha con velocidad superior a 160 km/h, infle los neumáticos a los valores previstos para las condiciones de plena carga.
4,2
Versiones Medida NEUMÁTICOS DE SERIE
A media carga A plena carga
Delantero Trasero Delantero Trasero
1.4 Turbo Gasolina
1.6 JTDM
1.4 Turbo Multi Air
2.0 JTDM
1750 Turbo Gasolina
Rueda de repuesto
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 235

ABCDEFG H
236
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

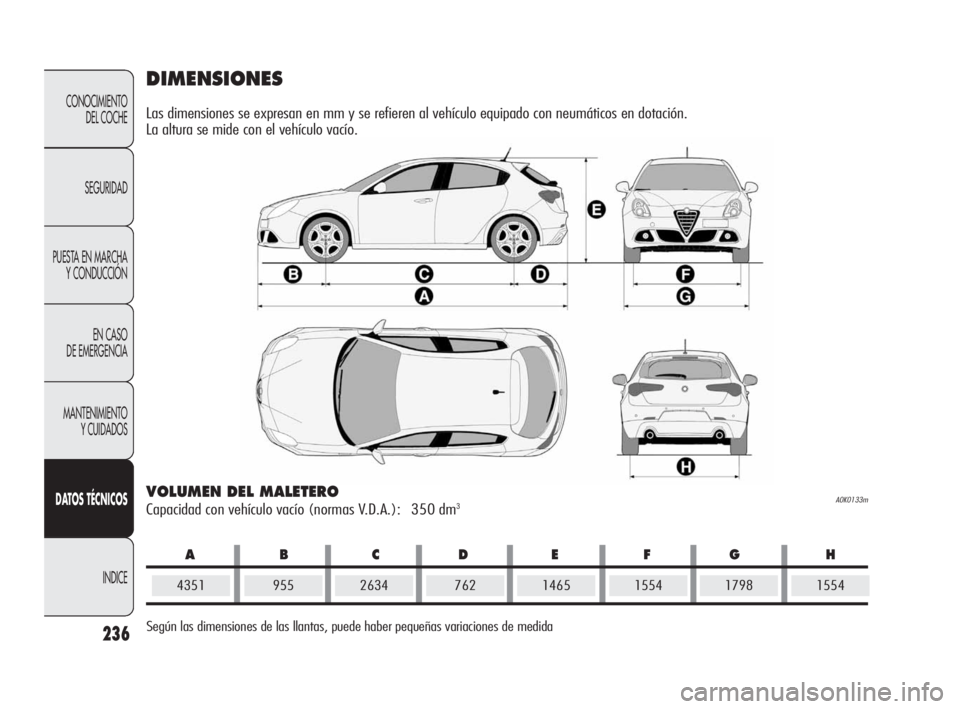

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos en dotación.
La altura se mide con el vehículo vacío.
VOLUMEN DEL MALETERO
Capacidad con vehículo vacío (normas V.D.A.): 350 dm3
43519557621798
Según las dimensiones de las llantas, puede haber pequeñas variaciones de medida1465
A0K0133m
263415541554
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 236

1.4 Turbo Gasolina
1.4 Turbo Gasolina (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTDM
2.0 JTDM(*)
9,4
9,4
7,8
7,8
6,8
11,3
8,0
8,0195
192
218
215
242
185
218
215
237
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

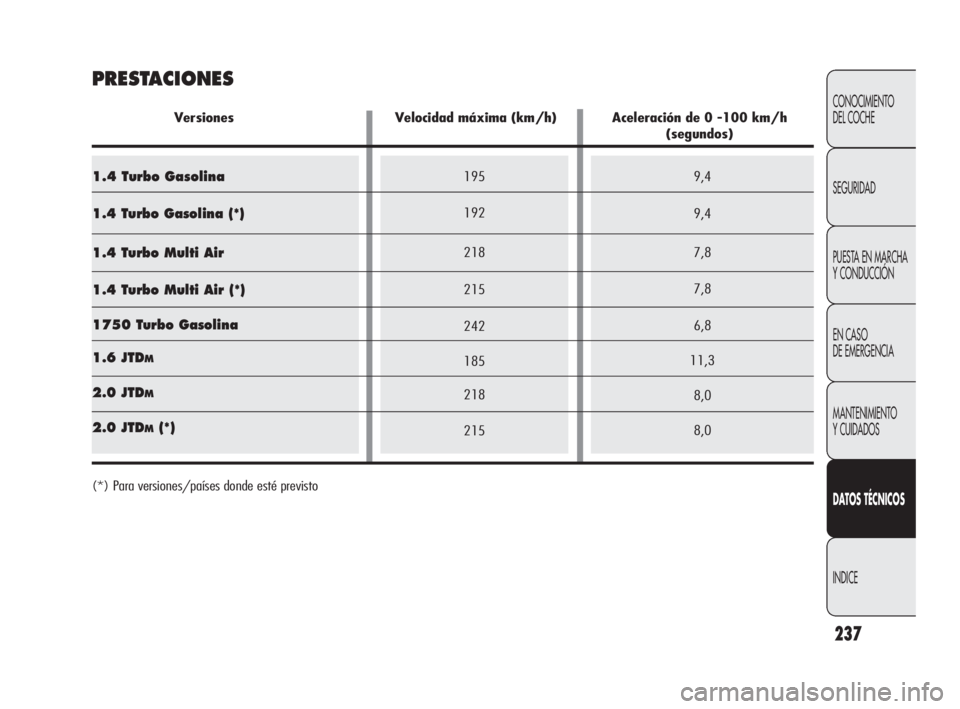

PRESTACIONES
Versiones Velocidad máxima (km/h) Aceleración de 0 -100 km/h
(segundos)
(*) Para versiones/países donde esté previsto
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 237

1320
505
1100
850
1825
1300
500
50
601280
505
1100
850
1785
1300
500
50
601290
505
1100
850
1795
1300
500
50
60
238
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
(*) Con equipamientos especiales (techo practicable, dispositivo de tracción del remolque, etc.) el peso en vacío aumenta y, por consiguiente, dis-
minuye la capacidad útil respecto de las cargas máximas admitidas.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga respetando los
límites máximos admitidos.

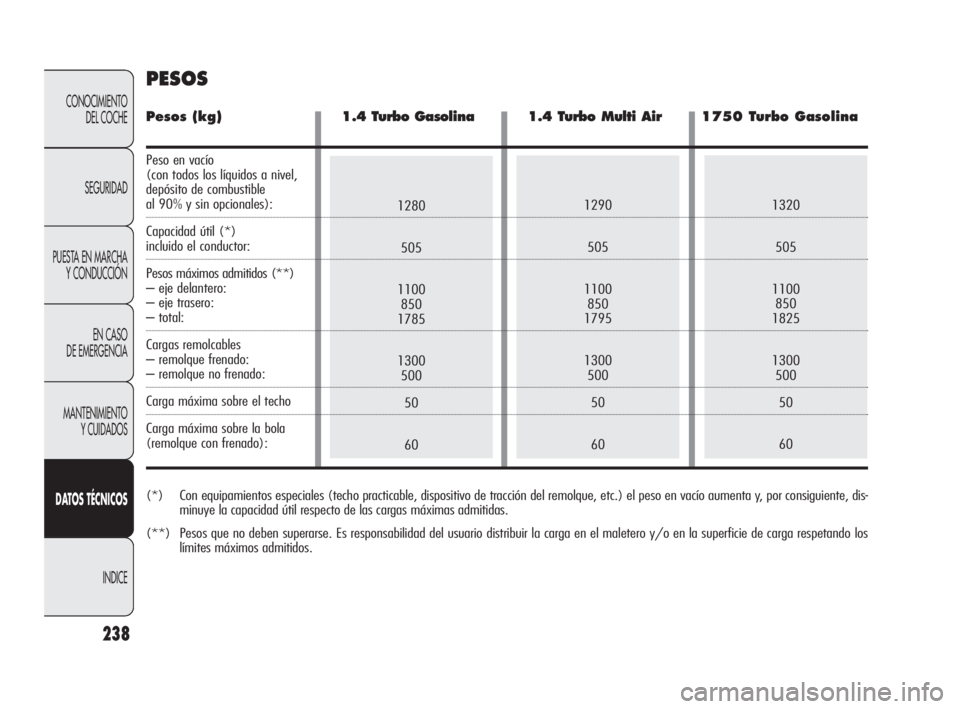

PESOS
Pesos (kg) 1.4 Turbo Gasolina 1.4 Turbo Multi Air1750 Turbo Gasolina
Peso en vacío
(con todos los líquidos a nivel,
depósito de combustible
al 90% y sin opcionales):
Capacidad útil (*)
incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Cargas remolcables
– remolque frenado:
– remolque no frenado:
Carga máxima sobre el techo
Carga máxima sobre la bola
(remolque con frenado):
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 238

239
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
1320
505
1100
850
1825
1300
500
50
601310
505
1100
850
1815
1300
500
50
60
(*) Con equipamientos especiales (techo practicable, dispositivo de tracción del remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil respecto de las cargas máximas admitidas.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga respetando los
límites máximos admitidos.

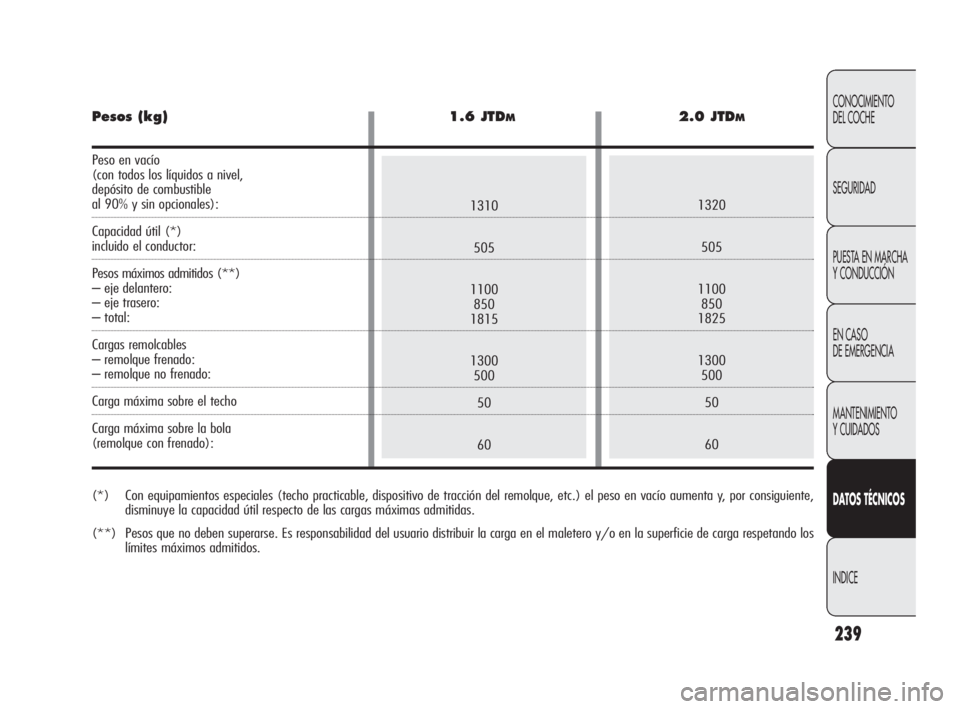

Pesos (kg) 1.6 JTDM2.0 JTDM
Peso en vacío
(con todos los líquidos a nivel,
depósito de combustible
al 90% y sin opcionales):
Capacidad útil (*)
incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Cargas remolcables
– remolque frenado:
– remolque no frenado:
Carga máxima sobre el techo
Carga máxima sobre la bola
(remolque con frenado):
