2010 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

184
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

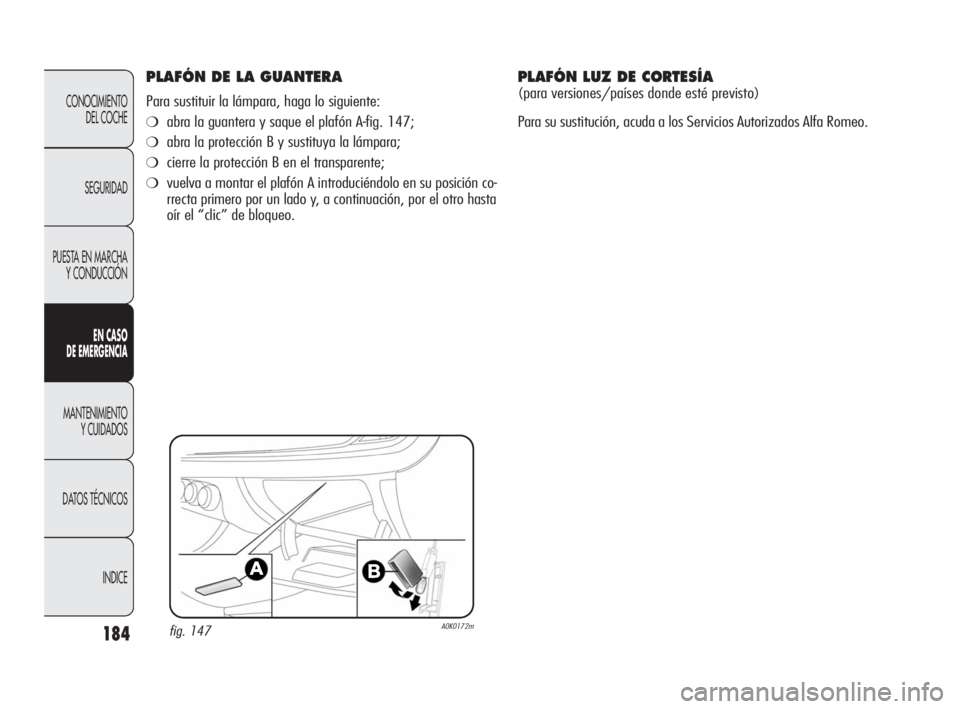

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, haga lo siguiente:
❍abra la guantera y saque el plafón A-fig. 147;
❍abra la protección B y sustituya la lámpara;
❍cierre la protección B en el transparente;
❍vuelva a montar el plafón A introduciéndolo en su posición co-
rrecta primero por un lado y, a continuación, por el otro hasta
oír el “clic” de bloqueo.
fig. 147A0K0172m
PLAFÓN LUZ DE CORTESÍA
(para versiones/países donde esté previsto)
Para su sustitución, acuda a los Servicios Autorizados Alfa Romeo.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 184

185
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

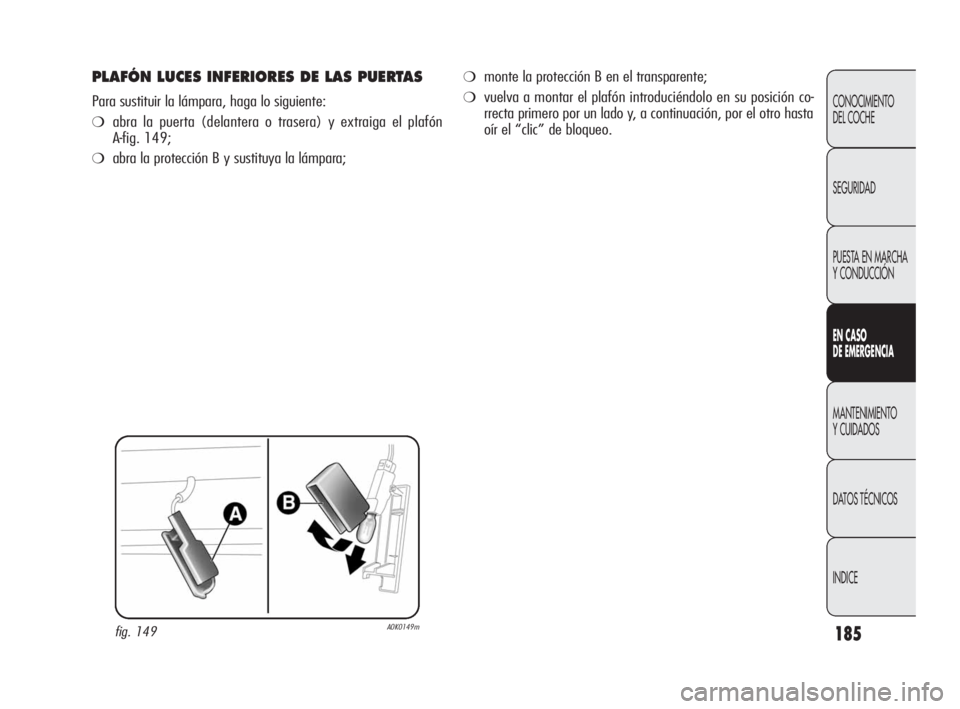

PLAFÓN LUCES INFERIORES DE LAS PUERTAS
Para sustituir la lámpara, haga lo siguiente:
❍abra la puerta (delantera o trasera) y extraiga el plafón
A-fig. 149;
❍abra la protección B y sustituya la lámpara;
fig. 149A0K0149m
❍monte la protección B en el transparente;
❍vuelva a montar el plafón introduciéndolo en su posición co-
rrecta primero por un lado y, a continuación, por el otro hasta
oír el “clic” de bloqueo.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 185

186
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

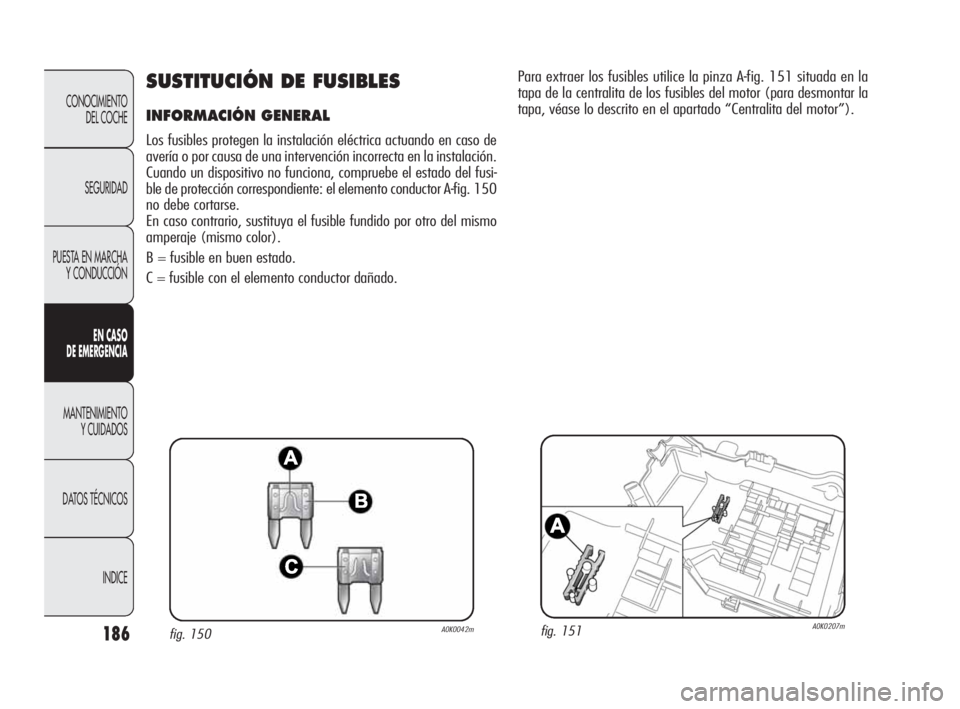

SUSTITUCIÓN DE FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, compruebe el estado del fusi-
ble de protección correspondiente: el elemento conductor A-fig. 150
no debe cortarse.
En caso contrario, sustituya el fusible fundido por otro del mismo
amperaje (mismo color).
B = fusible en buen estado.
C = fusible con el elemento conductor dañado.
fig. 150A0K0042mfig. 151A0K0207m
Para extraer los fusibles utilice la pinza A-fig. 151 situada en la
tapa de la centralita de los fusibles del motor (para desmontar la
tapa, véase lo descrito en el apartado “Centralita del motor”).
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 186

187
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

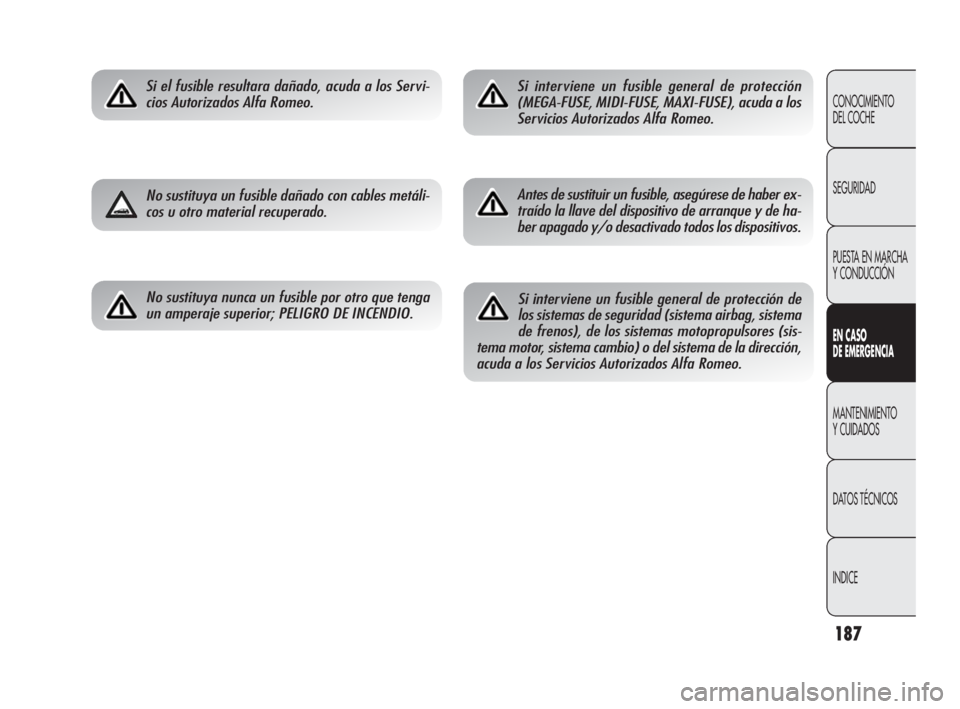

Si el fusible resultara dañado, acuda a los Servi-
cios Autorizados Alfa Romeo.
No sustituya un fusible dañado con cables metáli-
cos u otro material recuperado.
No sustituya nunca un fusible por otro que tenga
un amperaje superior; PELIGRO DE INCENDIO.
Si interviene un fusible general de protección
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), acuda a los
Servicios Autorizados Alfa Romeo.
Antes de sustituir un fusible, asegúrese de haber ex-
traído la llave del dispositivo de arranque y de ha-
ber apagado y/o desactivado todos los dispositivos.
Si interviene un fusible general de protección de
los sistemas de seguridad (sistema airbag, sistema
de frenos), de los sistemas motopropulsores (sis-
tema motor, sistema cambio) o del sistema de la dirección,
acuda a los Servicios Autorizados Alfa Romeo.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 187

188
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Si tiene que lavar el compartimento del
motor tenga cuidado de no dirigir el cho-
rro de agua contra la centralita de fusibles
ni a la altura de los motores del limpiaparabrisas.

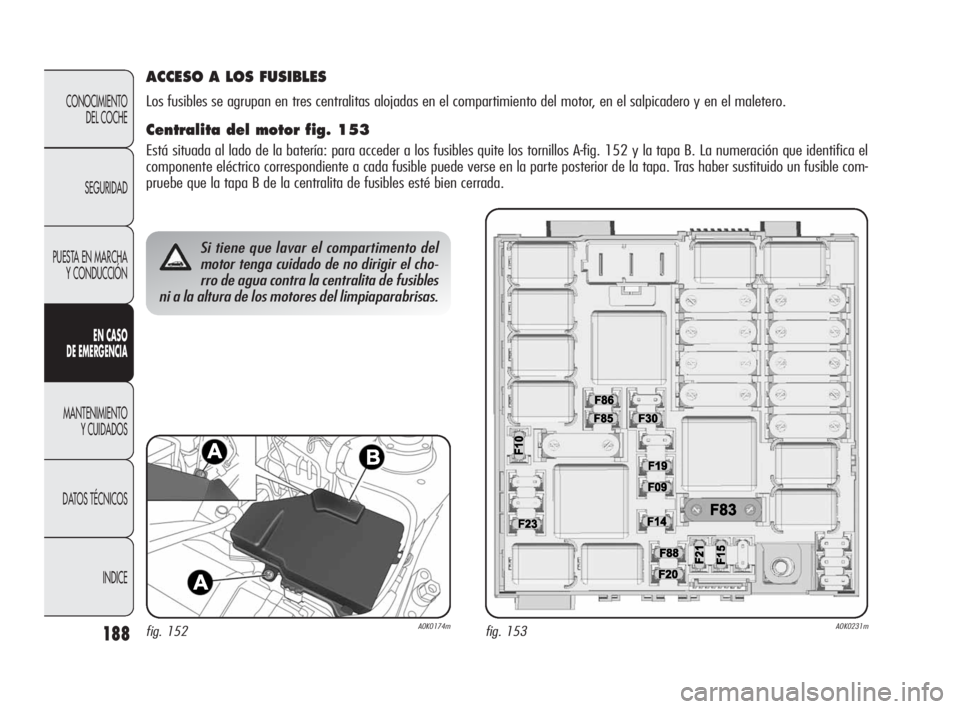

ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas alojadas en el compartimiento del motor, en el salpicadero y en el maletero.
Centralita del motor fig. 153
Está situada al lado de la batería: para acceder a los fusibles quite los tornillos A-fig. 152 y la tapa B. La numeración que identifica el
componente eléctrico correspondiente a cada fusible puede verse en la parte posterior de la tapa. Tras haber sustituido un fusible com-
pruebe que la tapa B de la centralita de fusibles esté bien cerrada.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 188

189
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

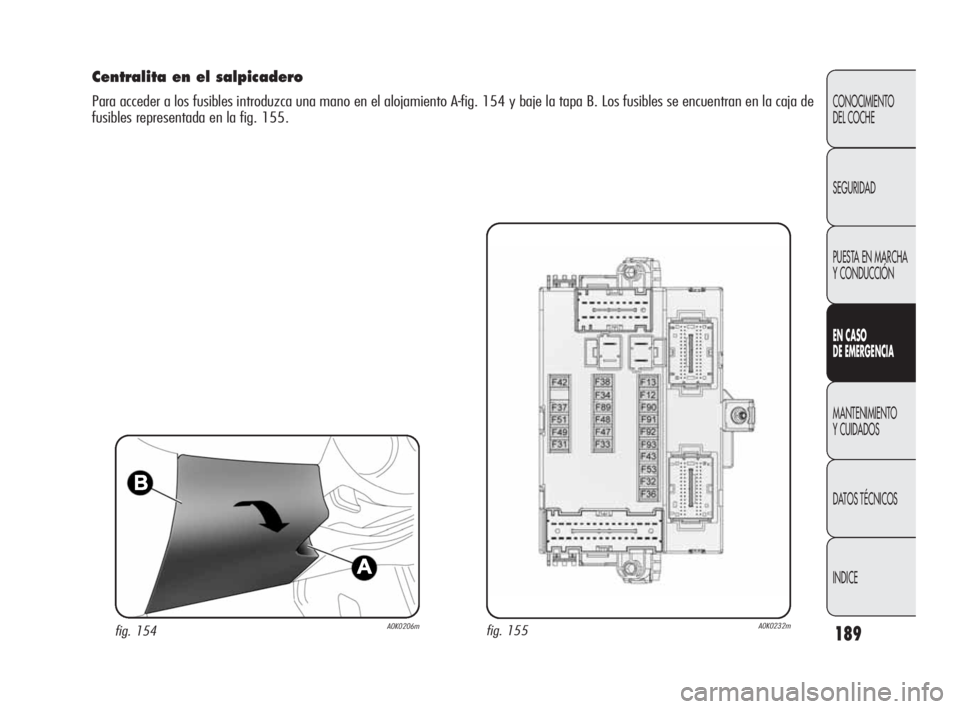

Centralita en el salpicadero
Para acceder a los fusibles introduzca una mano en el alojamiento A-fig. 154 y baje la tapa B. Los fusibles se encuentran en la caja de
fusibles representada en la fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 189

190
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

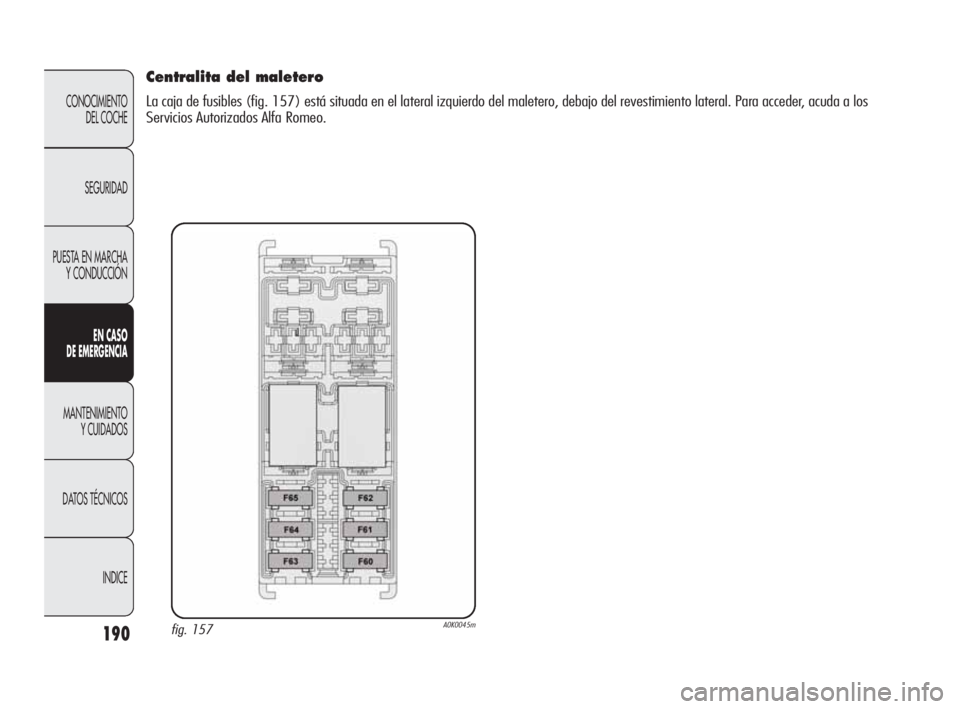

Centralita del maletero
La caja de fusibles (fig. 157) está situada en el lateral izquierdo del maletero, debajo del revestimiento lateral. Para acceder, acuda a los
Servicios Autorizados Alfa Romeo.
fig. 157A0K0045m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 190

7,5
7,5
7,5
7,5
15
15
7,5
7,5
10F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
155
191
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

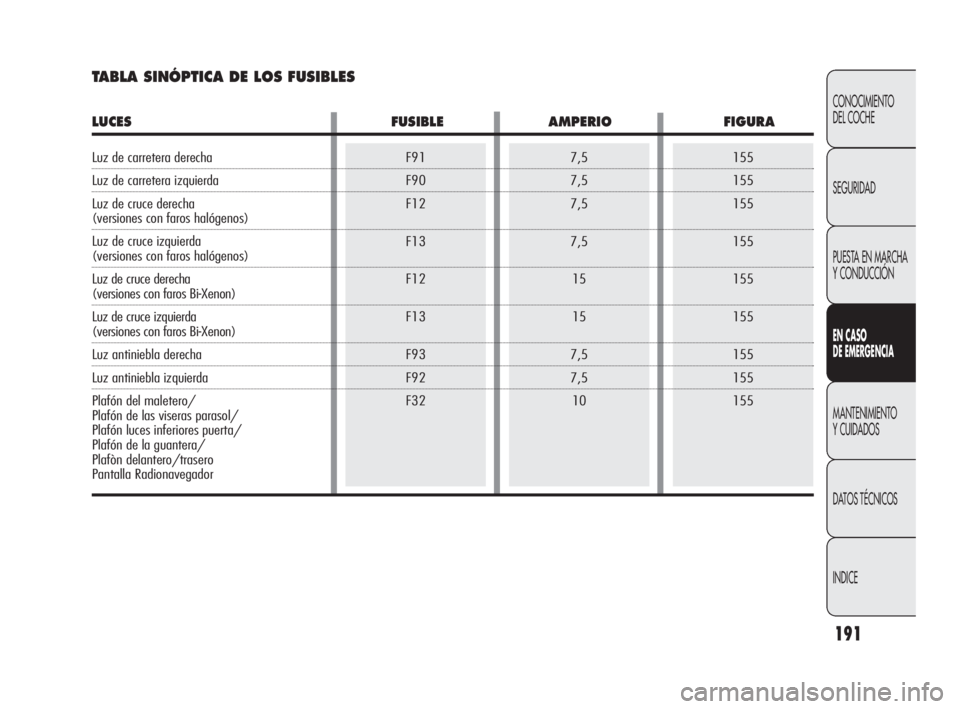

TABLA SINÓPTICA DE LOS FUSIBLES
LUCES FUSIBLE AMPERIO FIGURA
Luz de carretera derecha
Luz de carretera izquierda
Luz de cruce derecha
(versiones con faros halógenos)
Luz de cruce izquierda
(versiones con faros halógenos)
Luz de cruce derecha
(versiones con faros Bi-Xenon)
Luz de cruce izquierda
(versiones con faros Bi-Xenon)
Luz antiniebla derecha
Luz antiniebla izquierda
Plafón del maletero/
Plafón de las viseras parasol/
Plafón luces inferiores puerta/
Plafón de la guantera/
Plafòn delantero/trasero
Pantalla Radionavegador
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 191
