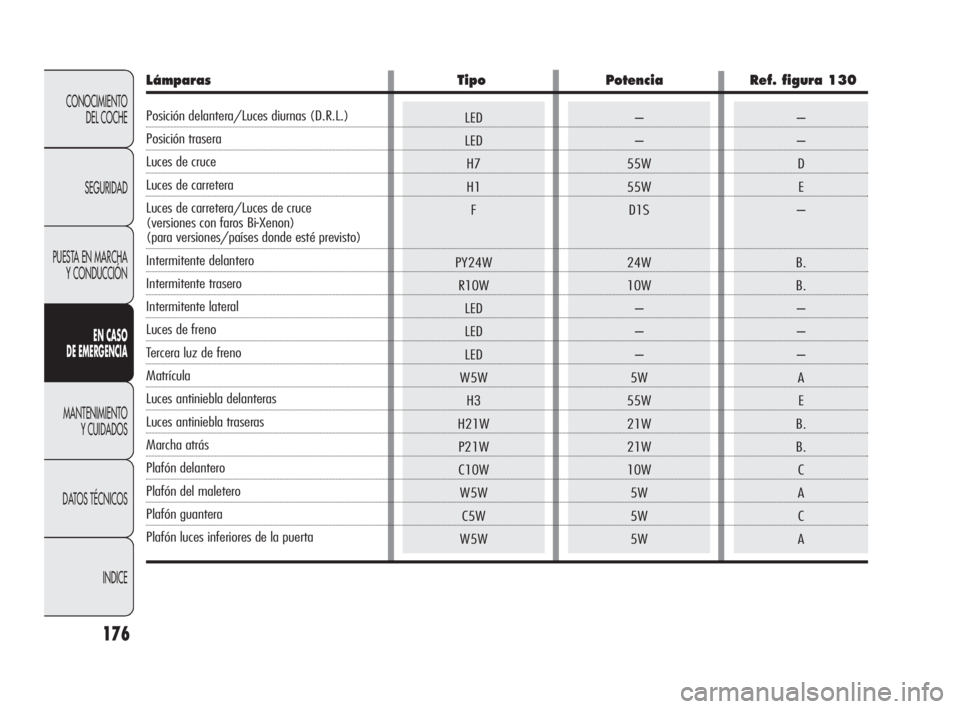

Lámparas Tipo Potencia Ref. figura 130
Posición delantera/Luces diurnas (D.R.L.)
Posición trasera
Luces de cruce
Luces de carretera
Luces de carretera/Luces de cruce
(versiones con faros Bi-Xenon)
(para versiones/países donde esté previsto)
Intermitente delantero
Intermitente trasero
Intermitente lateral
Luces de freno
Tercera luz de freno
Matrícula
Luces antiniebla delanteras
Luces antiniebla traseras
Marcha atrás
Plafón delantero
Plafón del maletero
Plafón guantera
Plafón luces inferiores de la puerta
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 176

177
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
SUSTITUCIÓN DE LA LÁMPARA
EXTERIOR

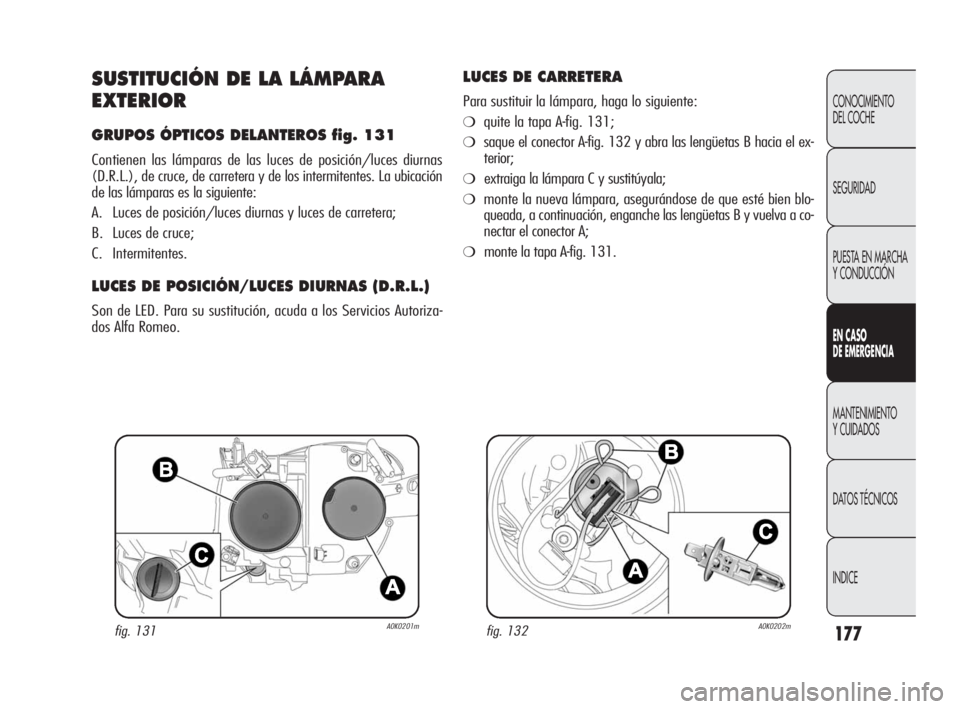

GRUPOS ÓPTICOS DELANTEROS fig. 131
Contienen las lámparas de las luces de posición/luces diurnas
(D.R.L.), de cruce, de carretera y de los intermitentes. La ubicación
de las lámparas es la siguiente:
A.Luces de posición/luces diurnas y luces de carretera;
B.Luces de cruce;
C.Intermitentes.
LUCES DE POSICIÓN/LUCES DIURNAS (D.R.L.)
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
LUCES DE CARRETERA
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa A-fig. 131;
❍saque el conector A-fig. 132 y abra las lengüetas B hacia el ex-
terior;
❍extraiga la lámpara C y sustitúyala;
❍monte la nueva lámpara, asegurándose de que esté bien blo-
queada, a continuación, enganche las lengüetas B y vuelva a co-
nectar el conector A;
❍monte la tapa A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 177

178
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

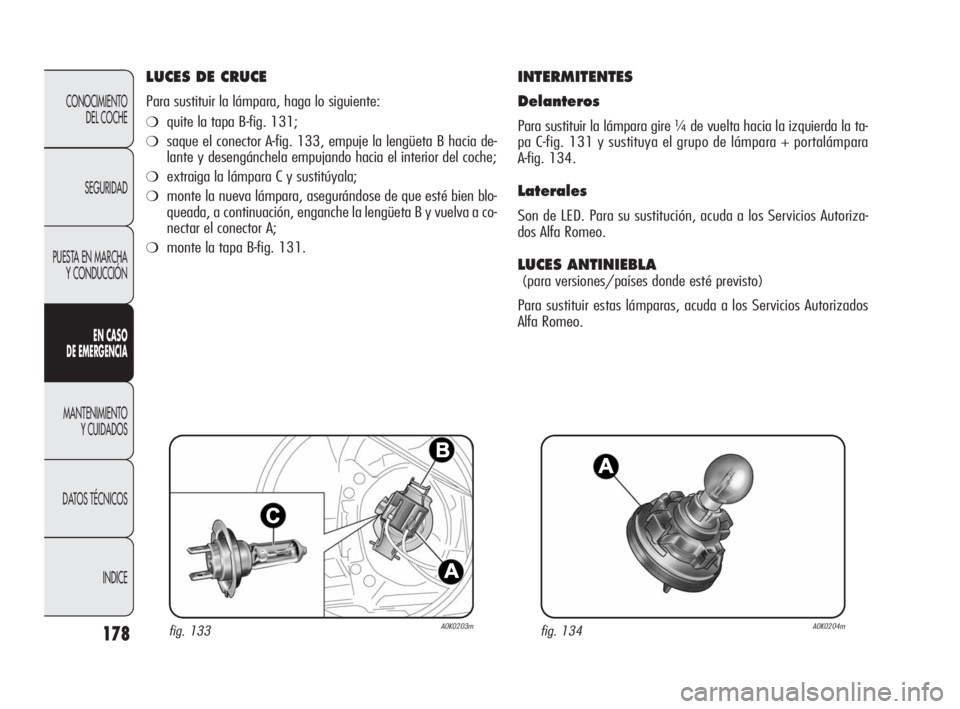

LUCES DE CRUCE
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa B-fig. 131;
❍saque el conector A-fig. 133, empuje la lengüeta B hacia de-
lante y desengánchela empujando hacia el interior del coche;
❍extraiga la lámpara C y sustitúyala;
❍monte la nueva lámpara, asegurándose de que esté bien blo-
queada, a continuación, enganche la lengüeta B y vuelva a co-
nectar el conector A;
❍monte la tapa B-fig. 131.
INTERMITENTES
Delanteros
Para sustituir la lámpara gire ¼ de vuelta hacia la izquierda la ta-
pa C-fig. 131 y sustituya el grupo de lámpara + portalámpara
A-fig. 134.
Laterales
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
LUCES ANTINIEBLA
(para versiones/países donde esté previsto)
Para sustituir estas lámparas, acuda a los Servicios Autorizados
Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 178

179
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
GRUPOS ÓPTICOS TRASEROS
Contienen las lámparas de las luces de posición, de freno y los in-
termitentes (lámparas presentes en el grupo óptico fijo) y las lám-
paras de marcha atrás y antiniebla traseras (lámparas presentes
en el grupo óptico del maletero).
Desmontaje del grupo óptico fijo
Haga lo siguiente:
❍abra el maletero y afloje el tornillo A-fig. 135 de fijación del
grupo óptico trasero;
❍extraiga el grupo óptico con las dos manos en el sentido indi-
cado por la flecha (véase fig. 135);
❍enchufe el conector eléctrico y sustituya la bombilla en cues-
tión.
LUCES DE POSICIÓN/LUCES DE FRENO
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
INTERMITENTES
Con el grupo óptico desmontado, para sustituir la lámpara afloje
los dos tornillos A-fig. 136, extraiga el portalámpara y luego sus-
tituya la bombilla B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 179

180
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

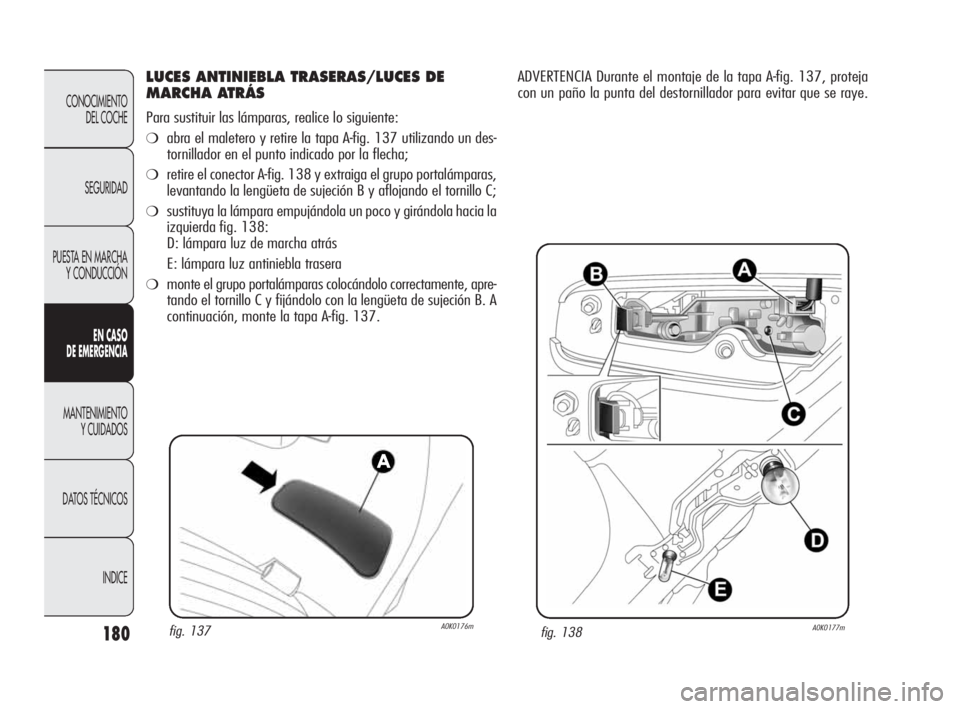

LUCES ANTINIEBLA TRASERAS/LUCES DE
MARCHA ATRÁS
Para sustituir las lámparas, realice lo siguiente:
❍abra el maletero y retire la tapa A-fig. 137 utilizando un des-
tornillador en el punto indicado por la flecha;
❍retire el conector A-fig. 138 y extraiga el grupo portalámparas,
levantando la lengüeta de sujeción B y aflojando el tornillo C;
❍sustituya la lámpara empujándola un poco y girándola hacia la
izquierda fig. 138:
D: lámpara luz de marcha atrás
E: lámpara luz antiniebla trasera
❍monte el grupo portalámparas colocándolo correctamente, apre-
tando el tornillo C y fijándolo con la lengüeta de sujeción B. A
continuación, monte la tapa A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
ADVERTENCIA Durante el montaje de la tapa A-fig. 137, proteja
con un paño la punta del destornillador para evitar que se raye.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 180

181
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
TERCERA LUZ DE FRENO
Son de LED y están situadas en el spoiler integrado en el portón del
maletero. Para su sustitución, acuda a los Servicios Autorizados Al-
fa Romeo.

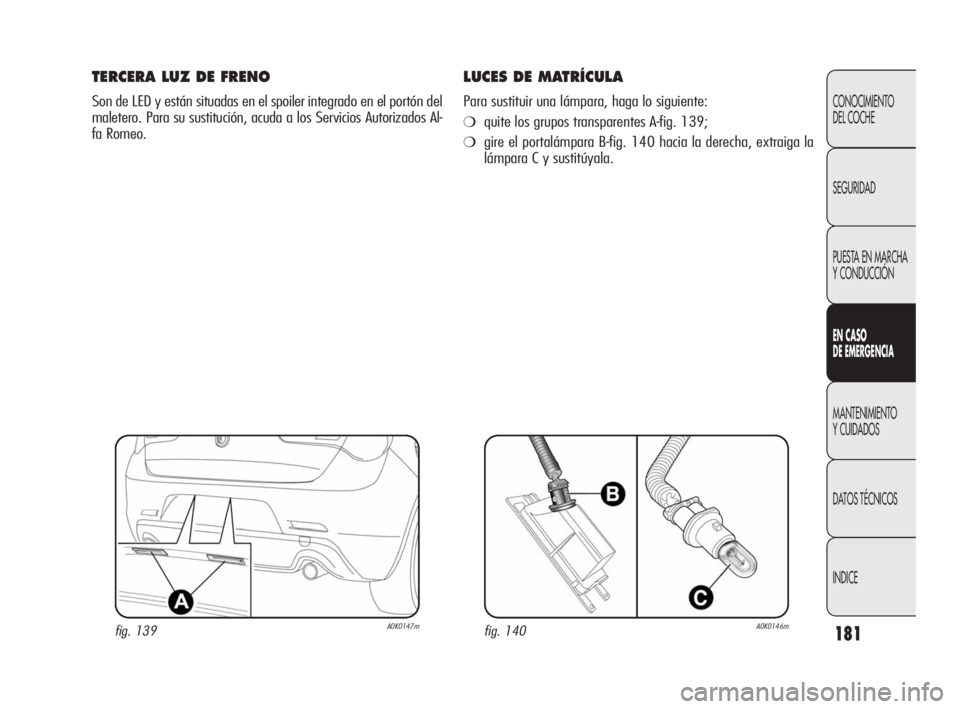

LUCES DE MATRÍCULA
Para sustituir una lámpara, haga lo siguiente:
❍quite los grupos transparentes A-fig. 139;
❍gire el portalámpara B-fig. 140 hacia la derecha, extraiga la
lámpara C y sustitúyala.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 181

182
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
SUSTITUCIÓN DE LA LÁMPARA
INTERIOR

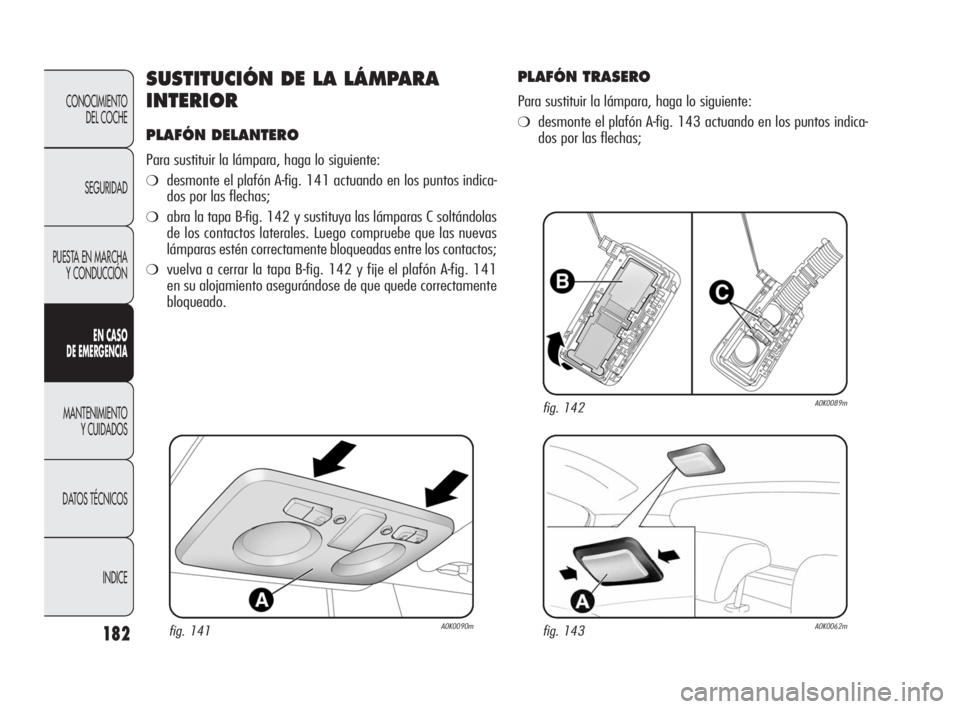

PLAFÓN DELANTERO
Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 141 actuando en los puntos indica-
dos por las flechas;
❍abra la tapa B-fig. 142 y sustituya las lámparas C soltándolas
de los contactos laterales. Luego compruebe que las nuevas
lámparas estén correctamente bloqueadas entre los contactos;
❍vuelva a cerrar la tapa B-fig. 142 y fije el plafón A-fig. 141
en su alojamiento asegurándose de que quede correctamente
bloqueado.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFÓN TRASERO
Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 143 actuando en los puntos indica-
dos por las flechas;
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 182

183
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
❍abra la tapa de protección B-fig. 144 y sustituya la lámpara C
soltándola de los contactos laterales. Asegúrese de que la nue-
va lámpara esté correctamente bloqueada entre los contactos;
❍vuelva a cerrar la tapa de protección B-fig. 144 y fije el pla-
fón A-fig. 143 en su alojamiento asegurándose de que queda
correctamente bloqueada.

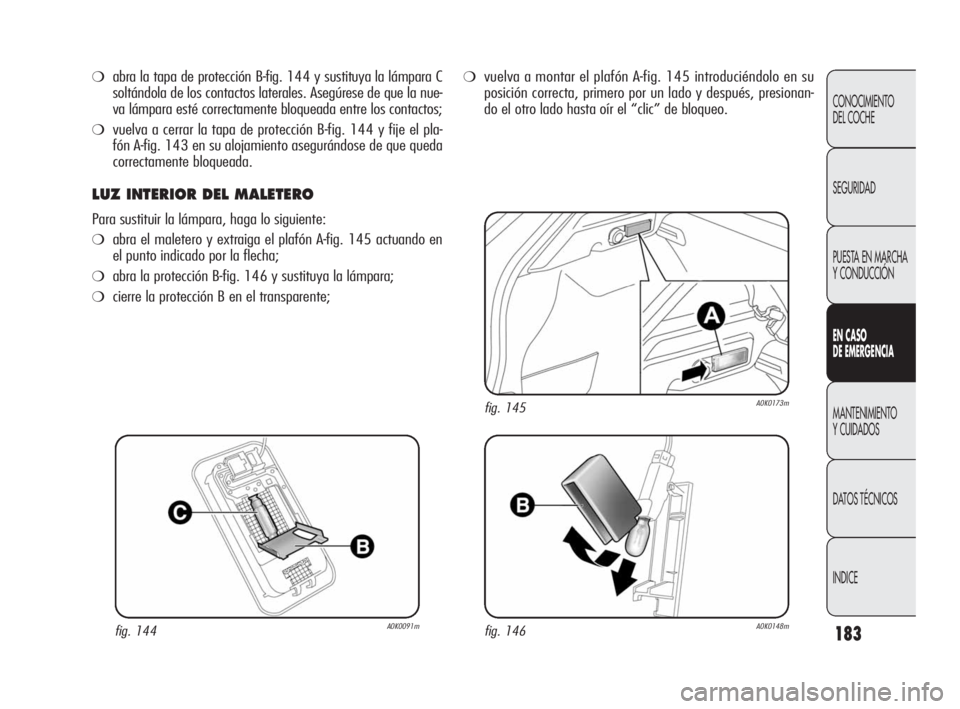

LUZ INTERIOR DEL MALETERO
Para sustituir la lámpara, haga lo siguiente:
❍abra el maletero y extraiga el plafón A-fig. 145 actuando en
el punto indicado por la flecha;
❍abra la protección B-fig. 146 y sustituya la lámpara;
❍cierre la protección B en el transparente;
❍vuelva a montar el plafón A-fig. 145 introduciéndolo en su
posición correcta, primero por un lado y después, presionan-
do el otro lado hasta oír el “clic” de bloqueo.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 183
