2010 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

153
153
153
153
153
153
155
155
155
155
155
155
15530
15
7,5
30
15
20
5
20
20
10
7,5
20
5F09
F10
F19
F20
F21
F21
F31
F33
F34
F36
F37
F38
F42
192
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

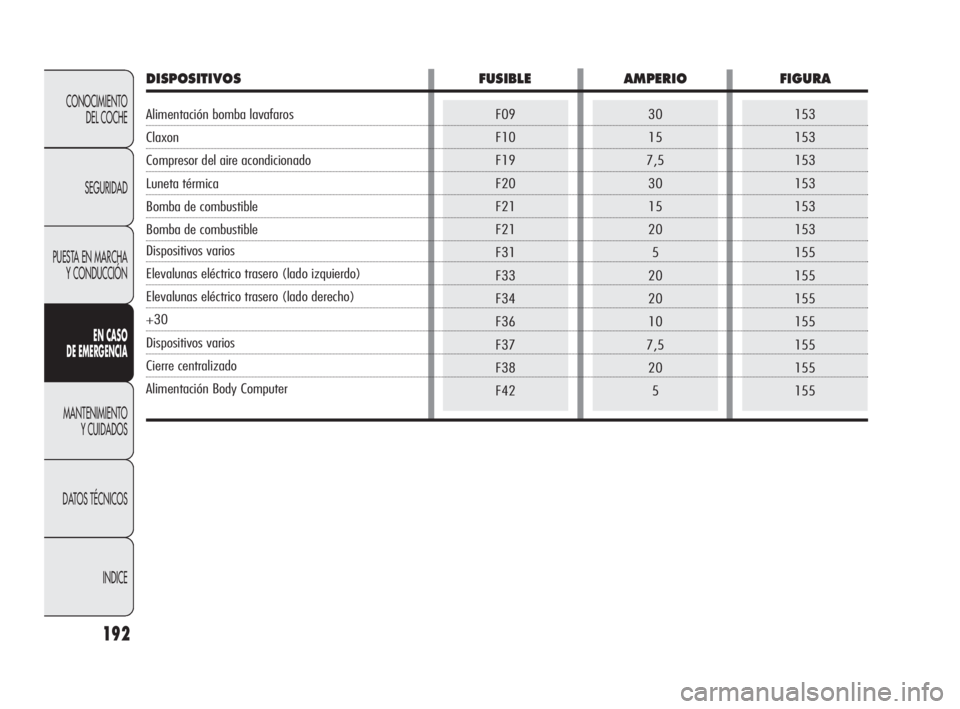

DISPOSITIVOS FUSIBLE AMPERIO FIGURA
Alimentación bomba lavafaros
Claxon
Compresor del aire acondicionado
Luneta térmica
Bomba de combustible
Bomba de combustible
Dispositivos varios
Elevalunas eléctrico trasero (lado izquierdo)
Elevalunas eléctrico trasero (lado derecho)
+30
Dispositivos varios
Cierre centralizado
Alimentación Body Computer
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 192

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153
193
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
F43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88

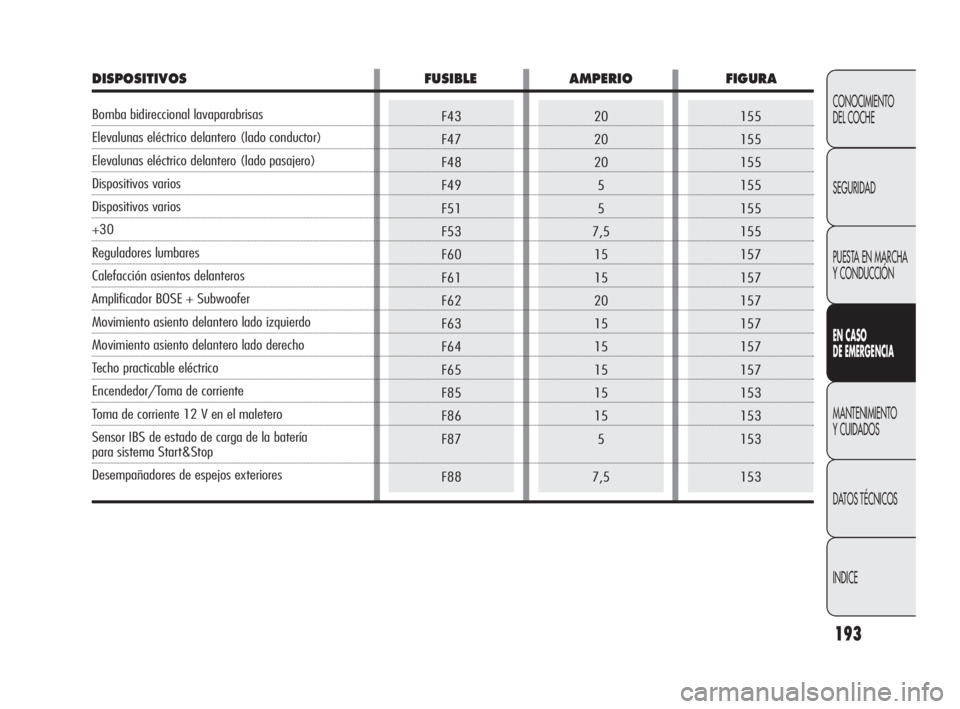

DISPOSITIVOS FUSIBLE AMPERIO FIGURA
Bomba bidireccional lavaparabrisas
Elevalunas eléctrico delantero (lado conductor)
Elevalunas eléctrico delantero (lado pasajero)
Dispositivos varios
Dispositivos varios
+30
Reguladores lumbares
Calefacción asientos delanteros
Amplificador BOSE + Subwoofer
Movimiento asiento delantero lado izquierdo
Movimiento asiento delantero lado derecho
Techo practicable eléctrico
Encendedor/Toma de corriente
Toma de corriente 12 V en el maletero
Sensor IBS de estado de carga de la batería
para sistema Start&Stop
Desempañadores de espejos exteriores
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 193

194
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

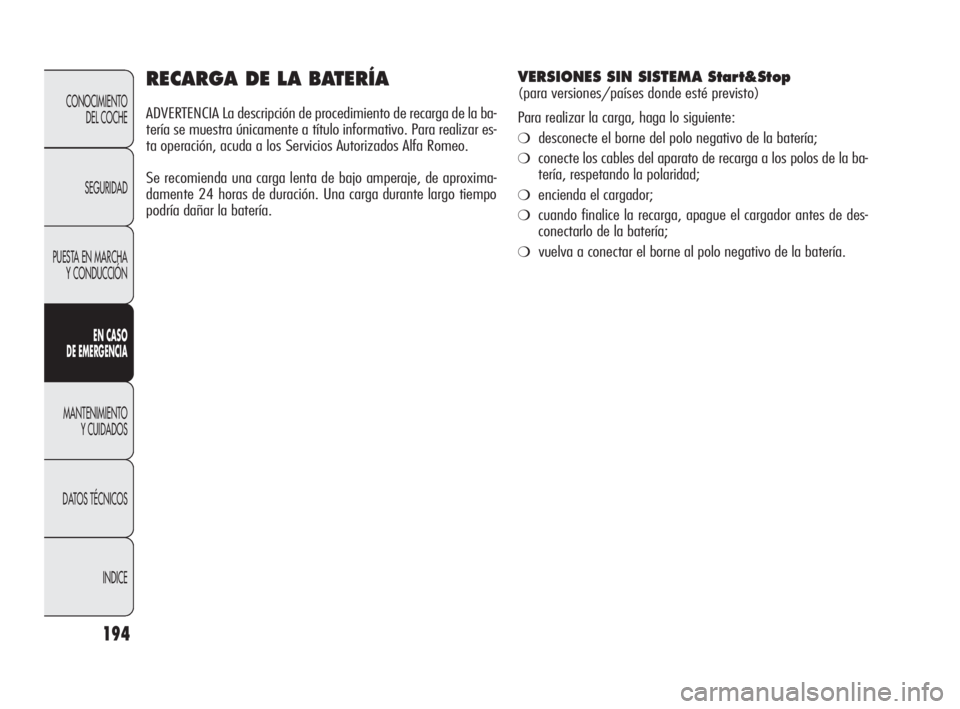

RECARGA DE LA BATERÍA
ADVERTENCIA La descripción de procedimiento de recarga de la ba-
tería se muestra únicamente a título informativo. Para realizar es-
ta operación, acuda a los Servicios Autorizados Alfa Romeo.
Se recomienda una carga lenta de bajo amperaje, de aproxima-
damente 24 horas de duración. Una carga durante largo tiempo
podría dañar la batería.
VERSIONES SIN SISTEMA Start&Stop
(para versiones/países donde esté previsto)
Para realizar la carga, haga lo siguiente:
❍desconecte el borne del polo negativo de la batería;
❍conecte los cables del aparato de recarga a los polos de la ba-
tería, respetando la polaridad;
❍encienda el cargador;
❍cuando finalice la recarga, apague el cargador antes de des-
conectarlo de la batería;
❍vuelva a conectar el borne al polo negativo de la batería.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 194

195
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

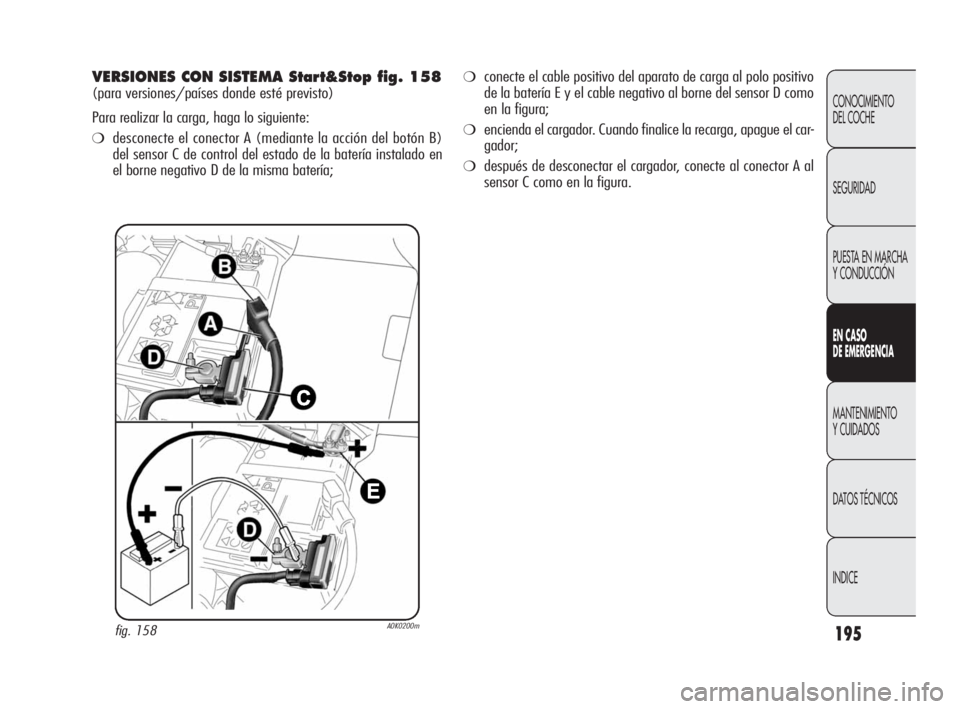

VERSIONES CON SISTEMA Start&Stop fig. 158
(para versiones/países donde esté previsto)
Para realizar la carga, haga lo siguiente:
❍desconecte el conector A (mediante la acción del botón B)
del sensor C de control del estado de la batería instalado en
el borne negativo D de la misma batería;
fig. 158A0K0200m
❍conecte el cable positivo del aparato de carga al polo positivo
de la batería E y el cable negativo al borne del sensor D como
en la figura;
❍encienda el cargador. Cuando finalice la recarga, apague el car-
gador;
❍después de desconectar el cargador, conecte al conector A al
sensor C como en la figura.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 195

196
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

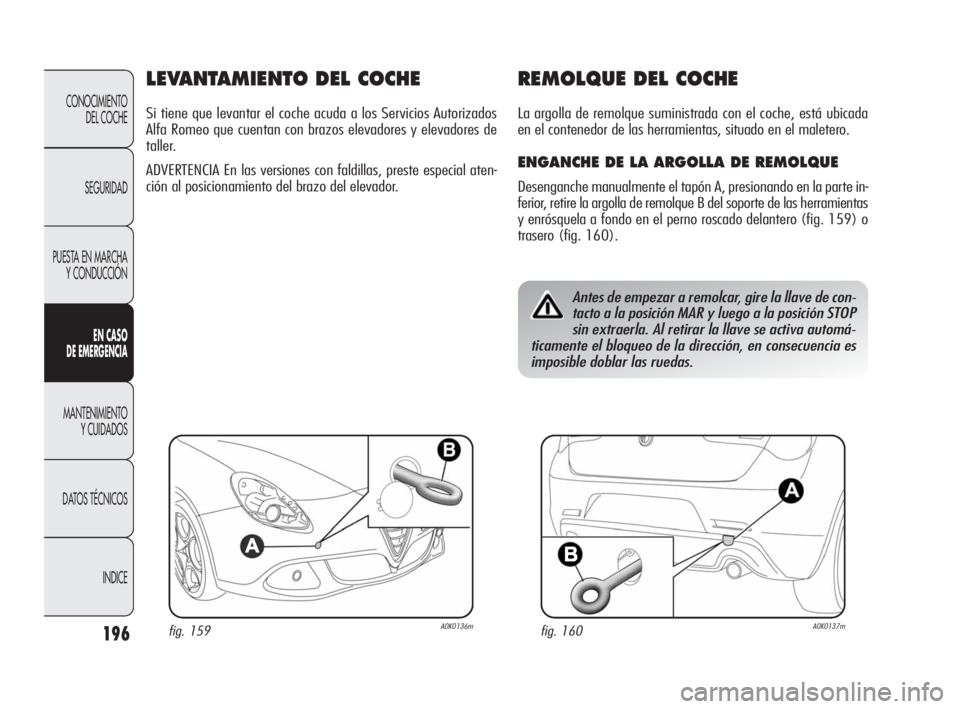

LEVANTAMIENTO DEL COCHE
Si tiene que levantar el coche acuda a los Servicios Autorizados
Alfa Romeo que cuentan con brazos elevadores y elevadores de
taller.
ADVERTENCIA En las versiones con faldillas, preste especial aten-
ción al posicionamiento del brazo del elevador.
REMOLQUE DEL COCHE
La argolla de remolque suministrada con el coche, está ubicada
en el contenedor de las herramientas, situado en el maletero.
ENGANCHE DE LA ARGOLLA DE REMOLQUE
Desenganche manualmente el tapón A, presionando en la parte in-
ferior, retire la argolla de remolque B del soporte de las herramientas
y enrósquela a fondo en el perno roscado delantero (fig. 159) o
trasero (fig. 160).
Antes de empezar a remolcar, gire la llave de con-
tacto a la posición MAR y luego a la posición STOP
sin extraerla. Al retirar la llave se activa automá-
ticamente el bloqueo de la dirección, en consecuencia es
imposible doblar las ruedas.
fig. 159A0K0136mfig. 160A0K0137m
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 196

197
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

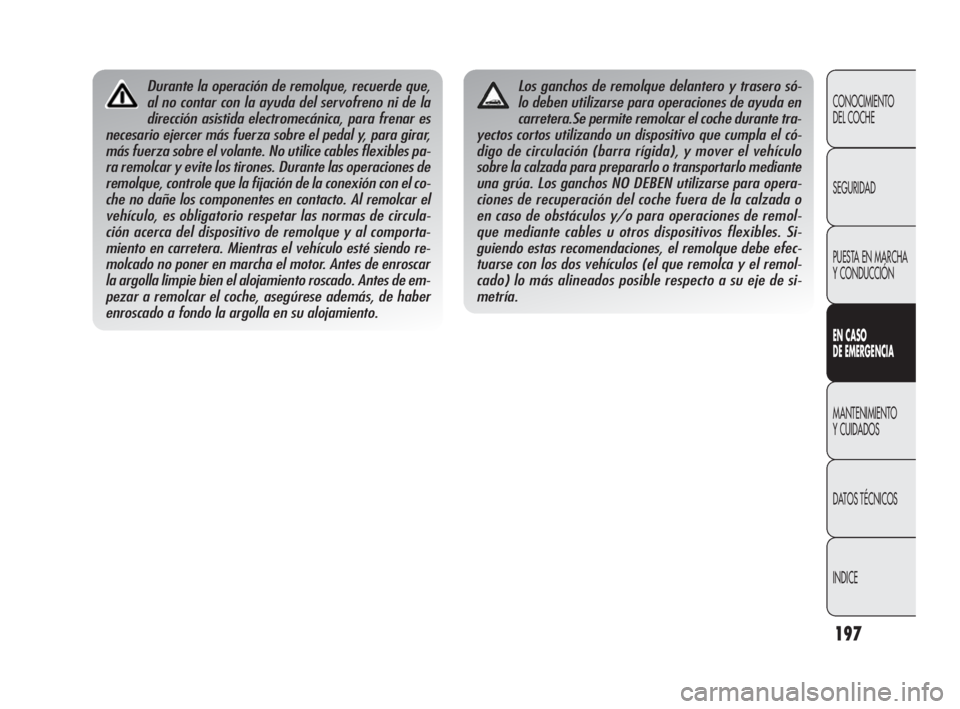

Durante la operación de remolque, recuerde que,
al no contar con la ayuda del servofreno ni de la
dirección asistida electromecánica, para frenar es
necesario ejercer más fuerza sobre el pedal y, para girar,
más fuerza sobre el volante. No utilice cables flexibles pa-
ra remolcar y evite los tirones. Durante las operaciones de
remolque, controle que la fijación de la conexión con el co-
che no dañe los componentes en contacto. Al remolcar el
vehículo, es obligatorio respetar las normas de circula-
ción acerca del dispositivo de remolque y al comporta-
miento en carretera. Mientras el vehículo esté siendo re-
molcado no poner en marcha el motor. Antes de enroscar
la argolla limpie bien el alo
jamiento roscado. Antes de em-
pezar a remolcar el coche, asegúrese además, de haber
enroscado a fondo la argolla en su alojamiento.
Los ganchos de remolque delantero y trasero só-
lo deben utilizarse para operaciones de ayuda en
carretera.Se permite remolcar el coche durante tra-
yectos cortos utilizando un dispositivo que cumpla el có-
digo de circulación (barra rígida), y mover el vehículo
sobre la calzada para prepararlo o transportarlo mediante
una grúa. Los ganchos NO DEBEN utilizarse para opera-
ciones de recuperación del coche fuera de la calzada o
en caso de obstáculos y/o para operaciones de remol-
que mediante cables u otros dispositivos flexibles. Si-
guiendo estas recomendaciones, el remolque debe efec-
tuarse con los dos vehículos (el que remolca y el remol-
cado) lo más alineados posible respecto a su eje de si-
metría.
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 197

página que deliberadamente se ha dejado en blanco
161-198 Alfa Giulietta E 4ed 5-05-2010 9:09 Pagina 198

199
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

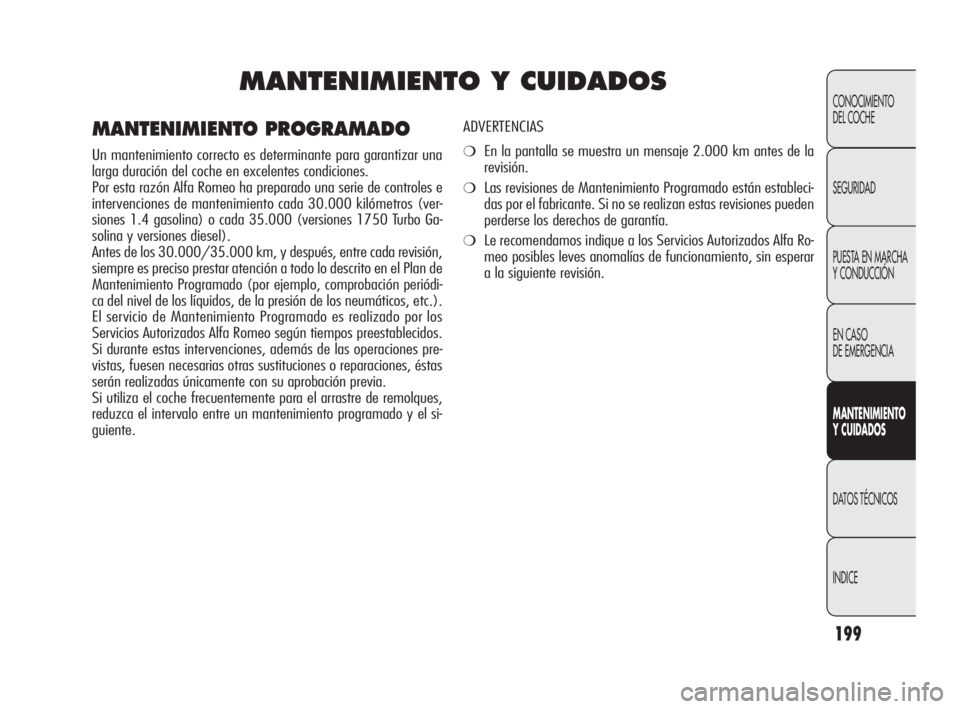

MANTENIMIENTO Y CUIDADOS
ADVERTENCIAS
❍En la pantalla se muestra un mensaje 2.000 km antes de la
revisión.
❍Las revisiones de Mantenimiento Programado están estableci-
das por el fabricante. Si no se realizan estas revisiones pueden
perderse los derechos de garantía.
❍Le recomendamos indique a los Servicios Autorizados Alfa Ro-
meo posibles leves anomalías de funcionamiento, sin esperar
a la siguiente revisión.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto es determinante para garantizar una
larga duración del coche en excelentes condiciones.
Por esta razón Alfa Romeo ha preparado una serie de controles e
intervenciones de mantenimiento cada 30.000 kilómetros (ver-
siones 1.4 gasolina) o cada 35.000 (versiones 1750 Turbo Ga-
solina y versiones diesel).
Antes de los 30.000/35.000 km, y después, entre cada revisión,
siempre es preciso prestar atención a todo lo descrito en el Plan de
Mantenimiento Programado (por ejemplo, comprobación periódi-
ca del nivel de los líquidos, de la presión de los neumáticos, etc
.).
El servicio de Mantenimiento Programado es realizado por los
Servicios Autorizados Alfa Romeo según tiempos preestablecidos.
Si durante estas intervenciones, además de las operaciones pre-
vistas, fuesen necesarias otras sustituciones o reparaciones, éstas
serán realizadas únicamente con su aprobación previa.
Si utiliza el coche frecuentemente para el arrastre de remolques,
reduzca el intervalo entre un mantenimiento programado y el si-
guiente.
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 199
