2010 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

224
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

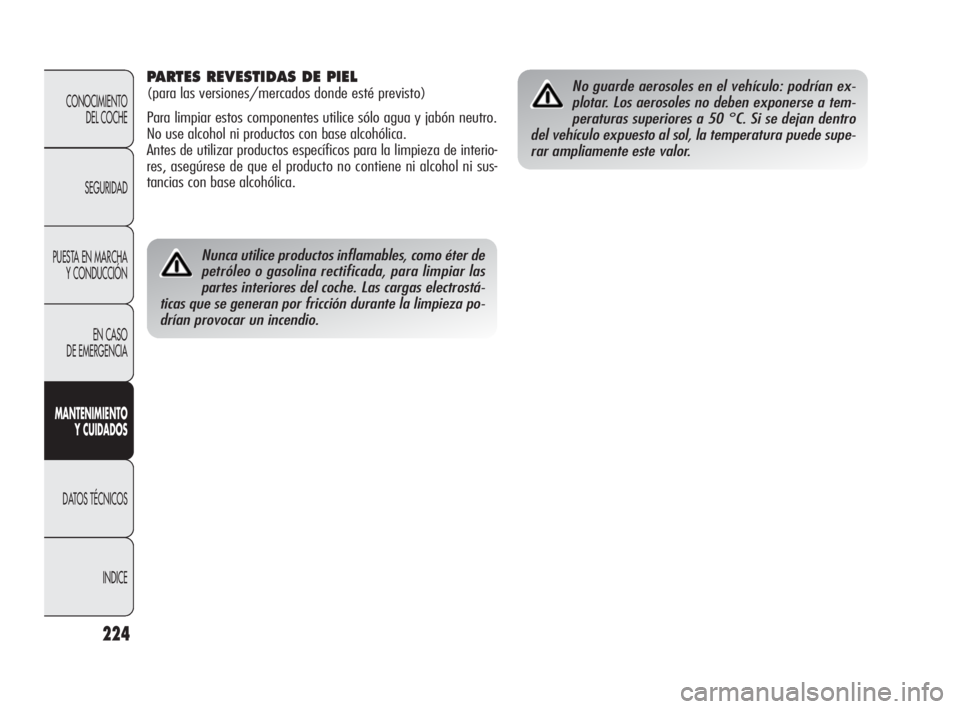

Nunca utilice productos inflamables, como éter de
petróleo o gasolina rectificada, para limpiar las
partes interiores del coche. Las cargas electrostá-
ticas que se generan por fricción durante la limpieza po-
drían provocar un incendio.
No guarde aerosoles en el vehículo: podrían ex-
plotar. Los aerosoles no deben exponerse a tem-
peraturas superiores a 50 °C. Si se dejan dentro
del vehículo expuesto al sol, la temperatura puede supe-
rar ampliamente este valor.PARTES REVESTIDAS DE PIEL
(para las versiones/mercados donde esté previsto)
Para limpiar estos componentes utilice sólo agua y jabón neutro.
No use alcohol ni productos con base alcohólica.
Antes de utilizar productos específicos para la limpieza de interio-
res, asegúrese de que el producto no contiene ni alcohol ni sus-
tancias con base alcohólica.
199-224 Alfa Giulietta E 4ed 3-05-2010 15:15 Pagina 224

225
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

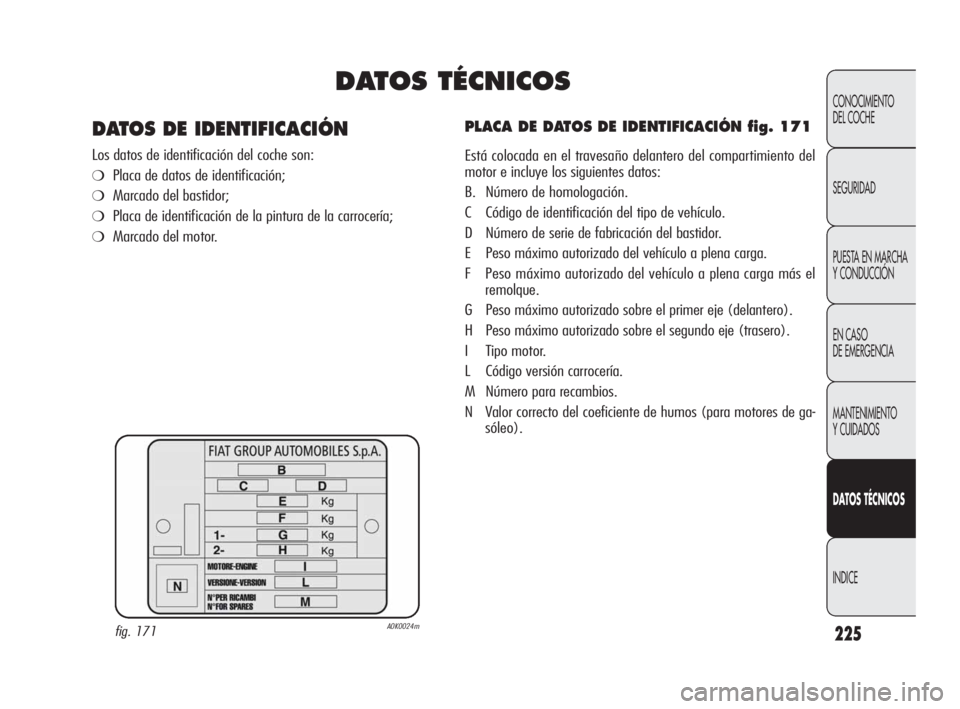

DATOS TÉCNICOS
PLACA DE DATOS DE IDENTIFICACIÓN fig. 171
Está colocada en el travesaño delantero del compartimiento del
motor e incluye los siguientes datos:
B.Número de homologación.
CCódigo de identificación del tipo de vehículo.
DNúmero de serie de fabricación del bastidor.
E Peso máximo autorizado del vehículo a plena carga.
F Peso máximo autorizado del vehículo a plena carga más el
remolque.
G Peso máximo autorizado sobre el primer eje (delantero).
H Peso máximo autorizado sobre el segundo eje (trasero).
IT
ipo motor.
LCódigo versión carrocería.
MNúmero para recambios.
N Valor correcto del coeficiente de humos (para motores de ga-
sóleo).
fig. 171A0K0024m
DATOS DE IDENTIFICACIÓN
Los datos de identificación del coche son:
❍Placa de datos de identificación;
❍Marcado del bastidor;
❍Placa de identificación de la pintura de la carrocería;
❍Marcado del motor.
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 225

226
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
MARCADO DEL BASTIDOR fig. 172
Está grabado sobre la plataforma del habitáculo, cerca del asien-
to delantero derecho. Para acceder al mismo hay que deslizar la
tapa A hacia delante.
El marcado incluye:
❍tipo de vehículo (ZAR 940000);
❍número de serie de fabricación del bastidor.
PLACA DE IDENTIFICACIÓN DE LA PINTURA DE
LA CARROCERÍA fig. 173
Se encuentra aplicada debajo del capó y contiene los siguientes
datos:
A Fabricante de la pintura.
B. Nombre del color.
C Código Fiat del color.
DCódigo del color para retoques o pintado.
MARCADO DEL MOTOR
Se marca en el bloque cilindros y muestra el tipo y el número de
serie de fabricación.
fig. 172A0K0175mfig. 173A0K0025m
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 226

227
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

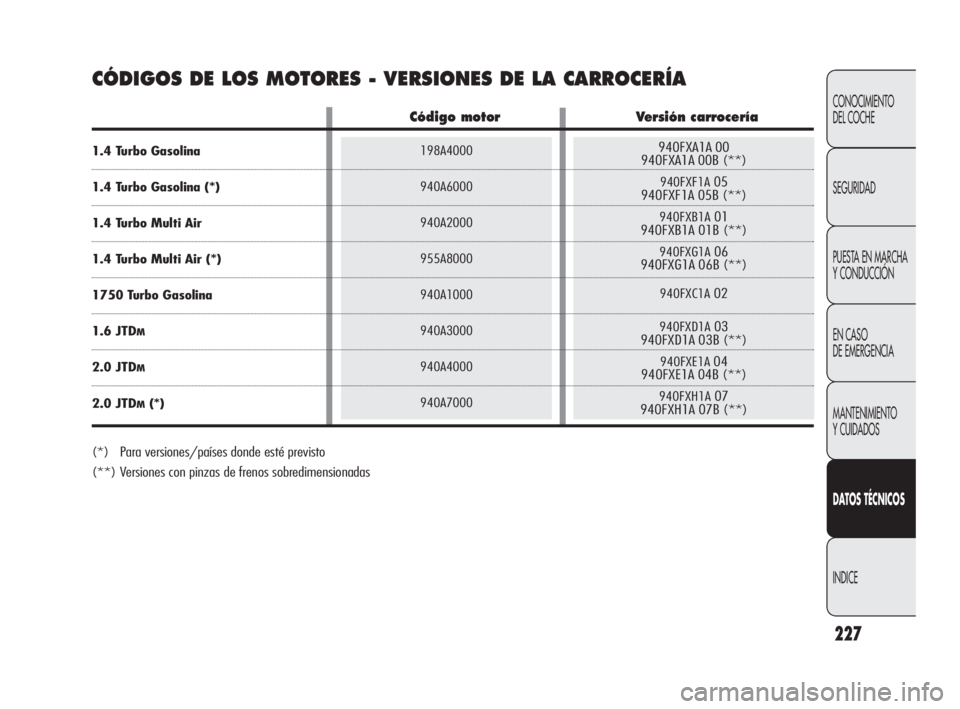

CÓDIGOS DE LOS MOTORES - VERSIONES DE LA CARROCERÍA
940FXA1A 00
940FXA1A 00B (**)
940FXF1A05
940FXF1A 05B (**)
940FXB1A01
940FXB1A 01B (**)
940FXG1A06
940FXG1A 06B (**)
940FXC1A02
940FXD1A03
940FXD1A 03B (**)
940FXE1A04
940FXE1A 04B (**)
940FXH1A07
940FXH1A 07B (**)
198A4000
940A6000
940A2000
955A8000
940A1000
940A3000
940A4000
940A7000
Código motor Versión carrocería
1.4 Turbo Gasolina
1.4 Turbo Gasolina (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Gasolina
1.6 JTDM
2.0 JTDM
2.0 JTDM(*)
(*) Para versiones/países donde esté previsto
(**) Versiones con pinzas de frenos sobredimensionadas
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 227

940A1000
Otto
4 en línea
83,0 x 80,5
1742
9,8
172,5
235
5500
NORMAL DYNAMIC
300 340
30,5 34,6
4500 1900
NGK IKR9F8
Gasolina verde
sin plomo
95 RON
o 98 RON
(Especificación EN228)
940A2000
955A8000 (*)
Otto
4 en línea
72,0 x 84,0
1368
9,8
125 120 (*)
170 163 (*)
5500 5500 (*)
NORMAL DYNAMIC
230 250
23,4 25,4
2250 2500
NGK IKR9F8
Gasolina verde
sin plomo
95 RON
o 98 RON
(Especificación EN228)
198A4000
940A6000 (*)
Otto
4 en línea
72,0 x 84,0
1368
9,8
88 85 (*)
120 115 (*)
5000 5000 (*)
206
21
1750
NGK IKR9F8
Gasolina verde
sin plomo
95 RON
(Especificación
EN228)
228
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

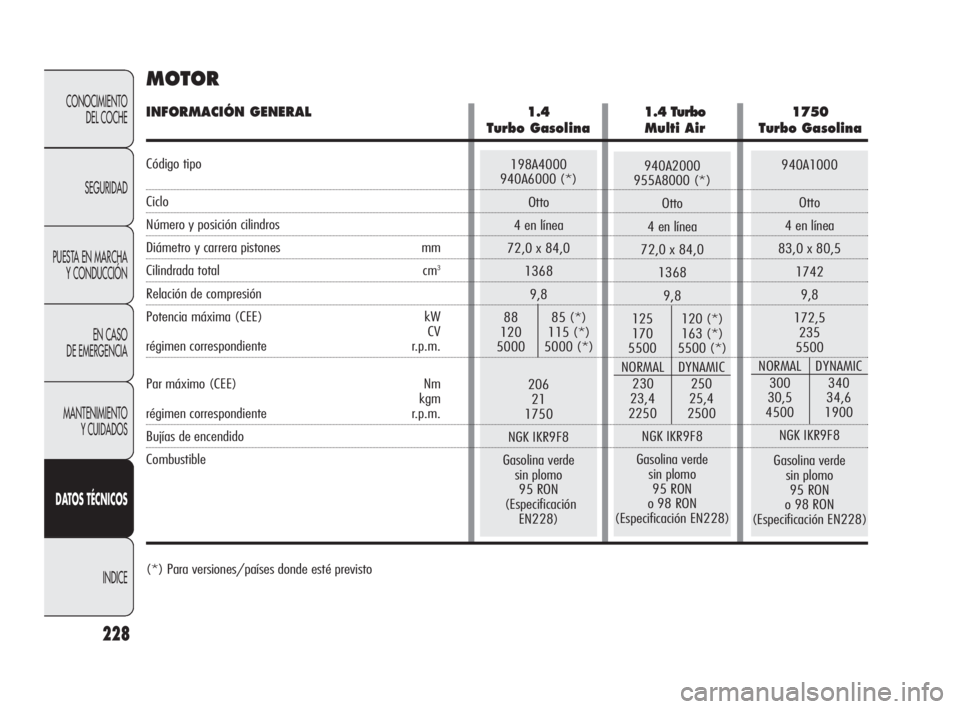

MOTOR
INFORMACIÓN GENERAL 1.4 1.4 Turbo1750
Turbo Gasolina Multi Air Turbo Gasolina
Código tipo
Ciclo
Número y posición cilindros
Diámetro y carrera pistones mm
Cilindrada total cm3
Relación de compresión
Potencia máxima (CEE) kW
CV
régimen correspondiente r.p.m.
Par máximo (CEE) Nm
kgm
régimen correspondiente r.p.m.
Bujías de encendido
Combustible
(*) Para versiones/países donde esté previsto
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 228

940A4000
940A7000 (*)
Diesel
4 en línea
83 x 90,4
1956
16,5
125 120 (*)
170 163 (*)
4000 4000 (*)
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gasóleo
para automoción
(Norma europea EN590)
940A3000
Diesel
4 en línea
79,5 x 80,5
1598
16,5
77
105
4000
NORMAL DYNAMIC
280 320
28,5 32,5
1500 1750
–
Gasóleo
para automoción
(Norma europea EN590)
229
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
(*) Para versiones/países donde esté previsto

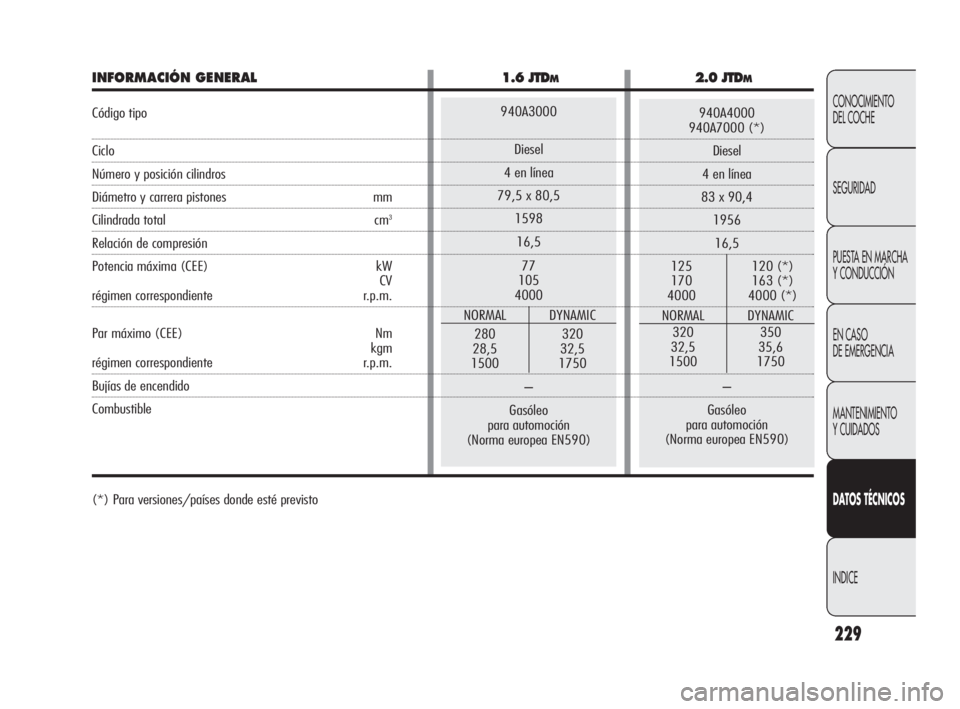

INFORMACIÓN GENERAL 1.6 JTDM2.0 JTDM
Código tipo
Ciclo
Número y posición cilindros
Diámetro y carrera pistones mm
Cilindrada total cm3
Relación de compresión
Potencia máxima (CEE) kW
CV
régimen correspondiente r.p.m.
Par máximo (CEE) Nm
kgm
régimen correspondiente r.p.m.
Bujías de encendido
Combustible
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 229

Con seis marchas adelante más marcha atrás con sincronizadores
para engranar las marchas adelante
Autorregulable con pedal sin carrera en vacío
Delantero
230
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

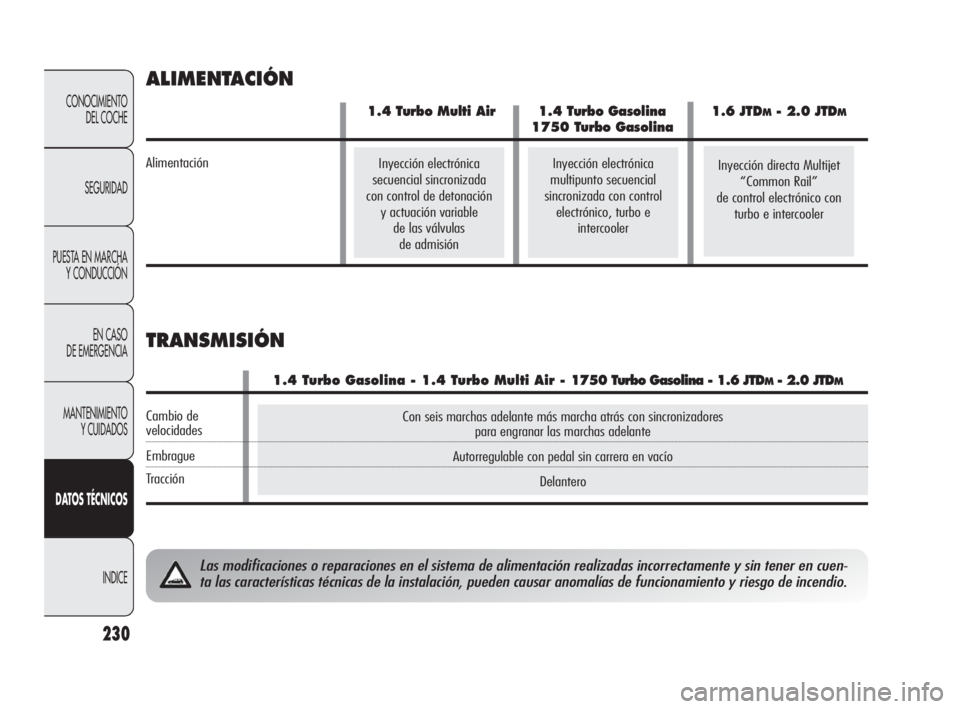

ALIMENTACIÓN
TRANSMISIÓN
Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuen-
ta las características técnicas de la instalación, pueden causar anomalías de funcionamiento y riesgo de incendio.
Inyección electrónica
multipunto secuencial
sincronizada con control
electrónico, turbo e
intercoolerInyección electrónica
secuencial sincronizada
con control de detonación
y actuación variable
de las válvulas
de admisiónInyección directa Multijet
“Common Rail”
de control electrónico con
turbo e intercooler
1.4 Turbo Multi Air 1.4 Turbo Gasolina 1.6 JTDM- 2.0 JTDM
1750 Turbo Gasolina
Alimentación
1.4 Turbo Gasolina - 1.4 Turbo Multi Air - 1750 Turbo Gasolina - 1.6 JTDM- 2.0 JTDM
Cambio de velocidades
Embrague
Tracción
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 230

De piñón y cremallera con dirección asistida electromecánica (arquitectura Dual Pinion)
10,9
231
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
De ruedas independientes de tipo Mc Pherson con barra estabilizadora
Sistema con arquitectura multi-link

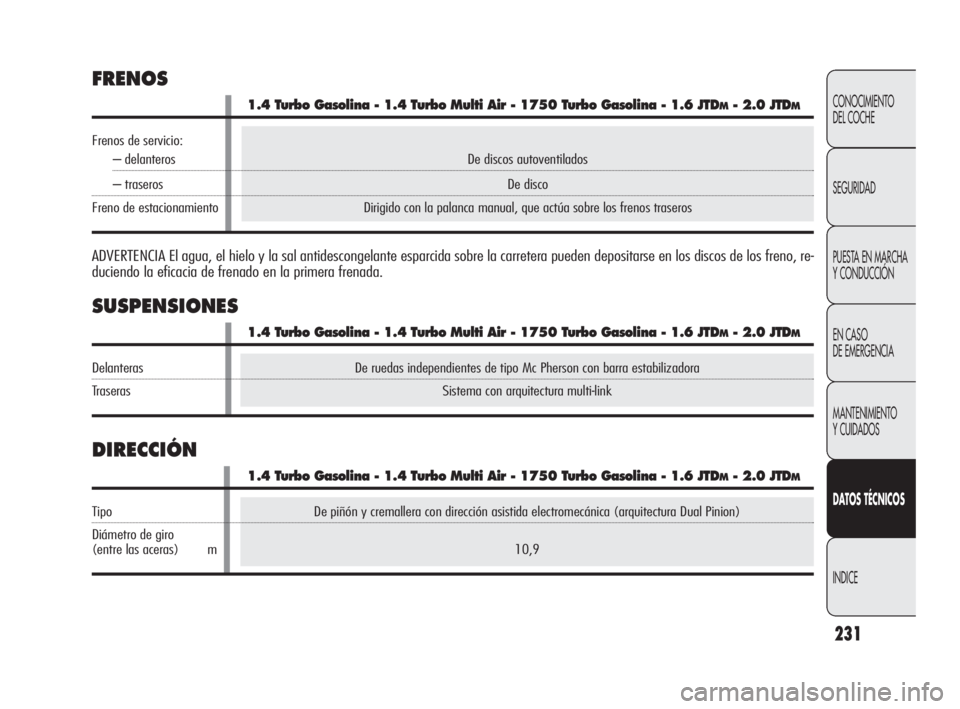

DIRECCIÓN
De discos autoventilados
De disco
Dirigido con la palanca manual, que actúa sobre los frenos traseros
FRENOS
ADVERTENCIA El agua, el hielo y la sal antidescongelante esparcida sobre la carretera pueden depositarse en los discos de los freno, re-
duciendo la eficacia de frenado en la primera frenada.
SUSPENSIONES
1.4 Turbo Gasolina - 1.4 Turbo Multi Air - 1750 Turbo Gasolina - 1.6 JTDM- 2.0 JTDM
Frenos de servicio:
– delanteros
– traseros
Freno de estacionamiento
1.4 Turbo Gasolina - 1.4 Turbo Multi Air - 1750 Turbo Gasolina - 1.6 JTDM- 2.0 JTDM
Delanteras
Traseras
1.4 Turbo Gasolina - 1.4 Turbo Multi Air - 1750 Turbo Gasolina - 1.6 JTDM- 2.0 JTDM
Tipo
Diámetro de giro
(entre las aceras) m
225-246 Alfa Giulietta E 3ed 9-04-2010 14:48 Pagina 231
