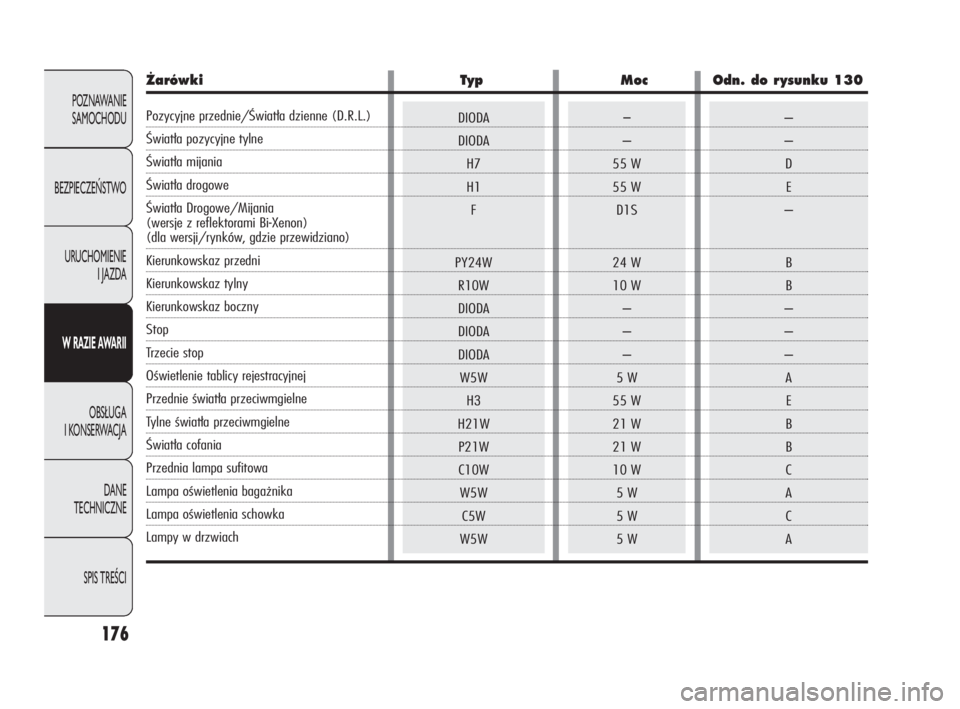

˚arówki Typ Moc Odn. do r ysunku 130
Pozycyjne przednie/Światła dzienne (D.R.L.)
Światła pozycyjne tylne
Światła mijania
Światła drogowe
Światła Drogowe/Mijania
(wersje z reflektorami Bi-Xenon)
(dla wersji/rynków, gdzie przewidziano)
Kierunkowskaz przedni
Kierunkowskaz tylny
Kierunkowskaz boczny
Stop
Trzecie stop
Oświetlenie tablicy rejestracyjnej
Przednie światła przeciwmgielne
Tylne światła przeciwmgielne
Światła cofania
Przednia lampa sufitowa
Lampa oświetlenia bagażnika
Lampa oświetlenia schowka
Lampy w drzwiach
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 176

177
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
WYMIANA ˚ARÓWKI ÂWIATE¸
ZEWN¢TRZNYCH

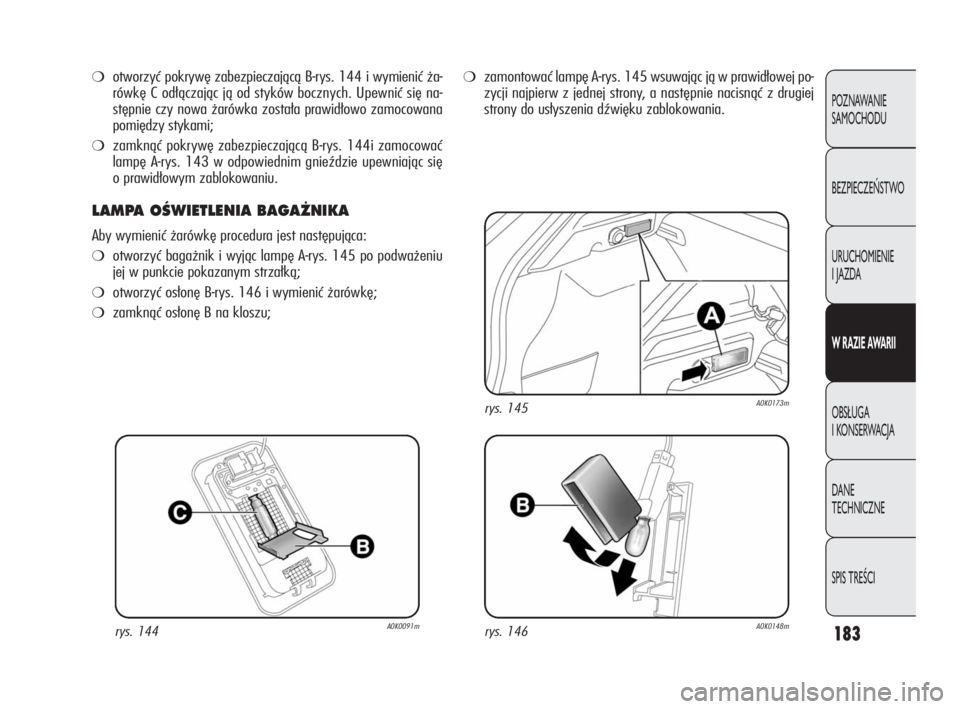

PRZEDNIE ZESPO¸Y OPTYCZNE r ys. 131
Zawierają żarówki, świateł pozycyjnych/świateł dziennych (D. R. L.),
mijania, drogowych i kierunkowskazów. Rozmieszczenie żarówek
jest następujące:
A. Światła pozycyjne/światła dzienne i światła drogowe;
B. Światła mijania;
C. Kierunkowskazy.
ÂWIAT¸A POZYCYJNE/ÂWIAT¸A DZIENNE
(D.R.L.)
Są typu DIODOWEGO. W celu ich wymiany zwrócić się do ASO
Alfa Romeo.

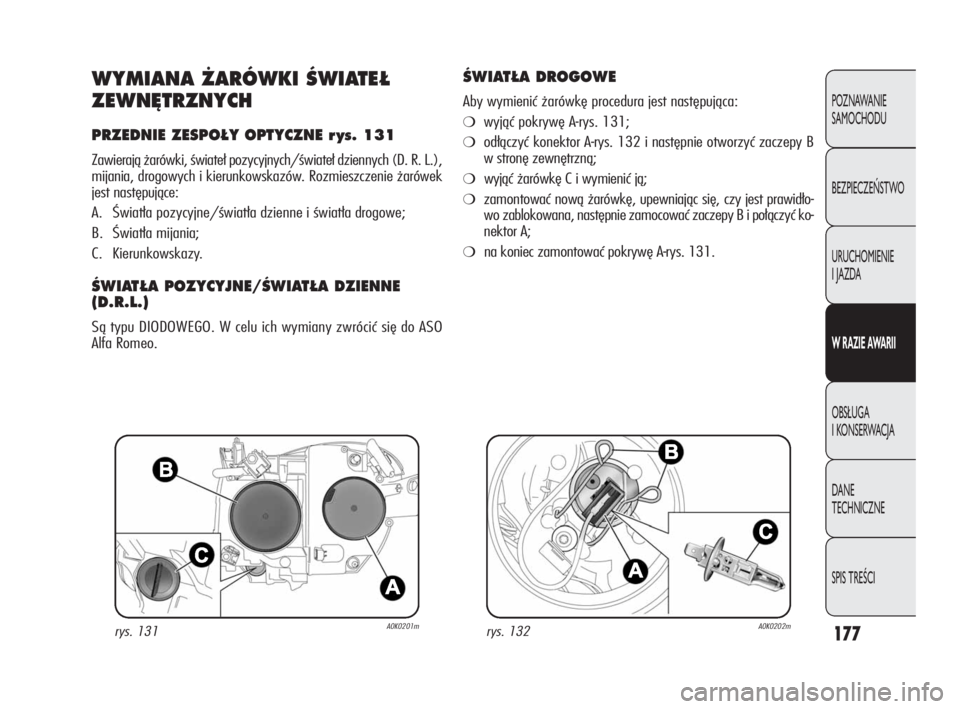

ÂWIAT¸A DROGOWE
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć pokrywę A-rys. 131;
❍odłączyć konektor A-rys. 132 i następnie otworzyć zaczepy B
w stronę zewnętrzną;
❍wyjąć żarówkę C i wymienić ją;
❍zamontować nową żarówkę, upewniając się, czy jest prawidło-
wo zablokowana, następnie zamocować zaczepy B i połączyć ko-
nektor A;
❍na koniec zamontować pokrywę A-rys. 131.
rys. 131A0K0201mrys. 132A0K0202m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 177

178
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

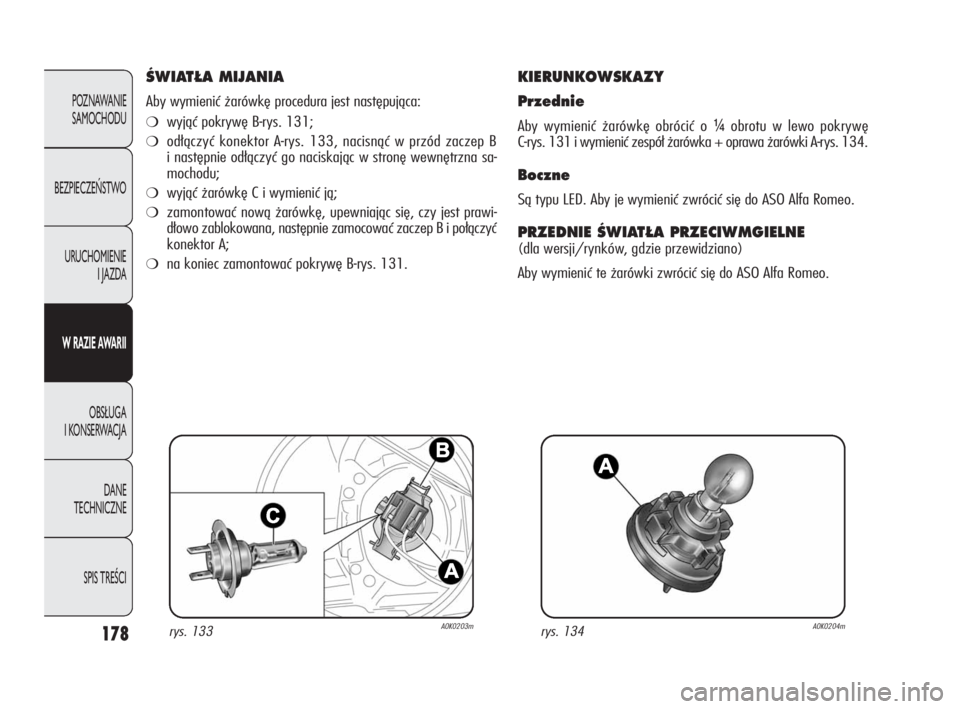

ÂWIAT¸A MIJANIA
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć pokrywę B-rys. 131;
❍odłączyć konektor A-rys. 133, nacisnąć w przód zaczep B
i następnie odłączyć go naciskając w stronę wewnętrzna sa-
mochodu;
❍wyjąć żarówkę C i wymienić ją;
❍zamontować nową żarówkę, upewniając się, czy jest prawi-
dłowo zablokowana, następnie zamocować zaczep B i połączyć
konektor A;
❍na koniec zamontować pokrywę B-rys. 131.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę obrócić o ¼obrotu w lewo pokrywę
C-rys. 131 i wymienić zespół żarówka + oprawa żarówki A-rys. 134.
Boczne
Są typu LED. Aby je wymienić zwrócić się do ASO Alfa Romeo.
PRZEDNIE ÂWIAT¸A PRZECIWMGIELNE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić te żarówki zwrócić się do ASO Alfa Romeo.
rys. 133A0K0203mrys. 134A0K0204m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 178

179
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
ZESPÓ¸ OPTYCZNY TYLNY
Zawierają żarówki świateł pozycyjnych, stop, kierunkowskazów
(żarówki znajdujące się w zespole optycznym stałym) i świateł co-
fania oraz tylnych świateł przeciwmgielnych (żarówki znajdujące
się w pokrywie bagażnika).
Wymontowanie zespo∏u optycznego sta∏ego
Wykonać następujące operacje:
❍otworzyć pokrywę bagażnika i odkręcić śrubę A-rys. 135 mo-
cującą zespół optyczny tylny;
❍wyjąć zespół optyczny pociągając go oboma rękami w kierunku
wskazanym strzałką (patrz rys. 135);
❍połączyć konektor elektryczny i wymienić odpowiednią ża-
rówkę.
ÂWIAT¸A POZYCYJNE/ÂWIAT¸A STOP
Są typu LED. Aby je wymienić zwrócić się do ASO Alfa Romeo.
KIERUNKOWSKAZY
Przy wymontowanym zespole optycznym, aby wymienić żarówkę
odkręcić dwie śruby A-rys. 136, wyjąć oprawę żarówki i następnie
wymienić żarówkę B.
rys. 135A0K0184mrys. 136A0K0205m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 179

180
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

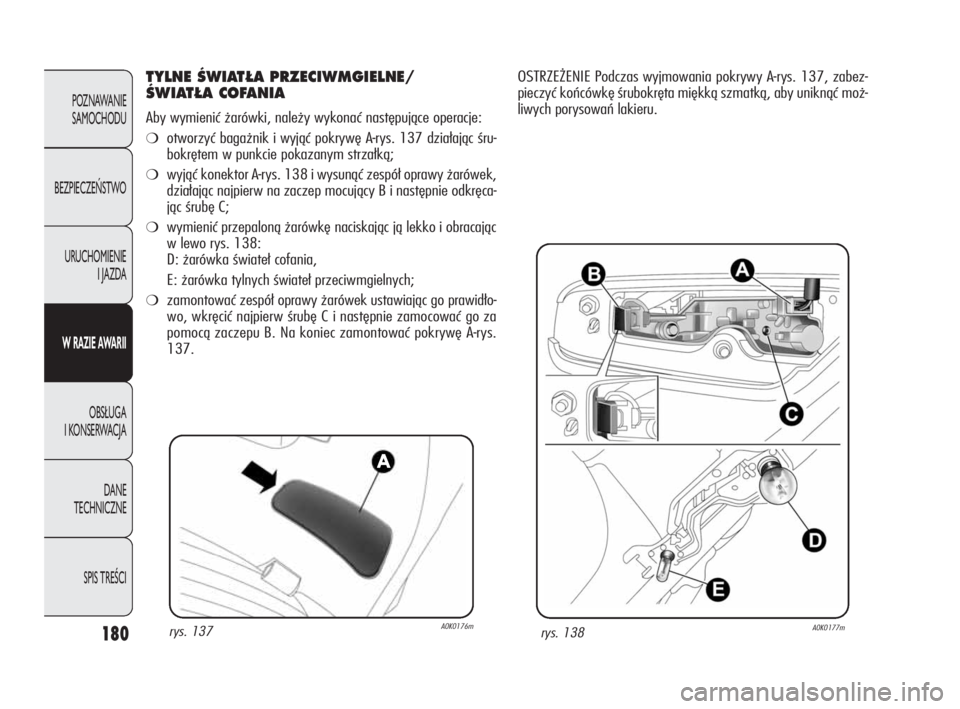

TYLNE ÂWIAT¸A PRZECIWMGIELNE/
ÂWIAT¸A COFANIA
Aby wymienić żarówki, należy wykonać następujące operacje:
❍otworzyć bagażnik i wyjąć pokrywę A-rys. 137 działając śru-
bokrętem w punkcie pokazanym strzałką;
❍wyjąć konektor A-rys. 138 i wysunąć zespół oprawy żarówek,
działając najpierw na zaczep mocujący B i następnie odkręca-
jąc śrubę C;
❍wymienić przepaloną żarówkę naciskając ją lekko i obracając
w lewo rys. 138:
D: żarówka świateł cofania,
E: żarówka tylnych świateł przeciwmgielnych;
❍zamontować zespół oprawy żarówek ustawiając go prawidło-
wo, wkręcić najpierw śrubę C i następnie zamocować go za
pomocą zaczepu B. Na koniec zamontować pokrywę A-rys.
137.
rys. 137A0K0176mrys. 138A0K0177m
OSTRZEŻENIE Podczas wyjmowania pokrywy A-rys. 137, zabez-
pieczyć końcówkę śrubokręta miękką szmatką, aby uniknąć moż-
liwych porysowań lakieru.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 180

181
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
TRZECIE ÂWIAT¸O STOP
Jest typu LED i jest umieszczony w spoilerze zintegrowanym z po-
krywą bagażnika. Aby je wymienić zwrócić się do ASO Alfa Romeo.

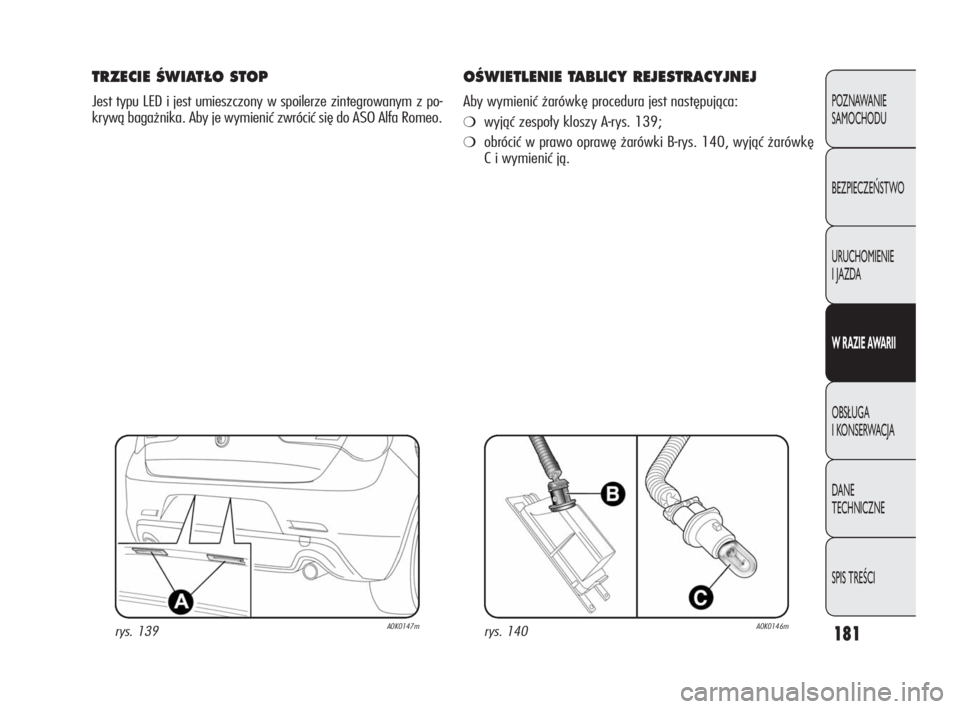

OÂWIETLENIE TABLICY REJESTRACYJNEJ
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć zespoły kloszy A-rys. 139;
❍obrócić w prawo oprawę żarówki B-rys. 140, wyjąć żarówkę
C i wymienić ją.
rys. 139A0K0147mrys. 140A0K0146m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 181

182
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
WYMIANA ˚ARÓWKI ÂWIATE¸
WEWN¢TRZNYCH

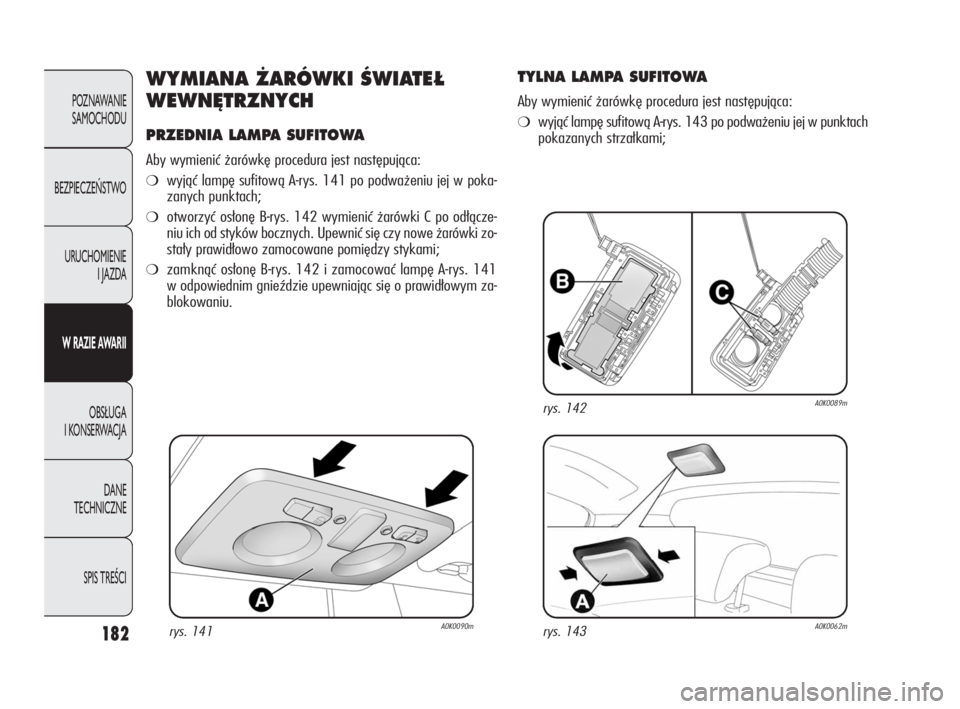

PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć lampę sufitową A-rys. 141 po podważeniu jej w poka-
zanych punktach;
❍otworzyć osłonę B-rys. 142 wymienić żarówki C po odłącze-
niu ich od styków bocznych. Upewnić się czy nowe żarówki zo-
stały prawidłowo zamocowane pomiędzy stykami;
❍zamknąć osłonę B-rys. 142 i zamocować lampę A-rys. 141
w odpowiednim gnieździe upewniając się o prawidłowym za-
blokowaniu.
rys. 141A0K0090m
rys. 142A0K0089m
rys. 143A0K0062m
TYLNA LAMPA SUFITOWA
Aby wymienić żarówkę procedura jest następująca:
❍wyjąć lampę sufitową A-rys. 143 po podważeniu jej w punktach
pokazanych strzałkami;
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 182

183
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
❍otworzyć pokrywę zabezpieczającą B-rys. 144 i wymienić ża-
rówkę C odłączając ją od styków bocznych. Upewnić się na-
stępnie czy nowa żarówka została prawidłowo zamocowana
pomiędzy stykami;
❍zamknąć pokrywę zabezpieczającą B-rys. 144i zamocować
lampę A-rys. 143 w odpowiednim gnieździe upewniając się
o prawidłowym zablokowaniu.

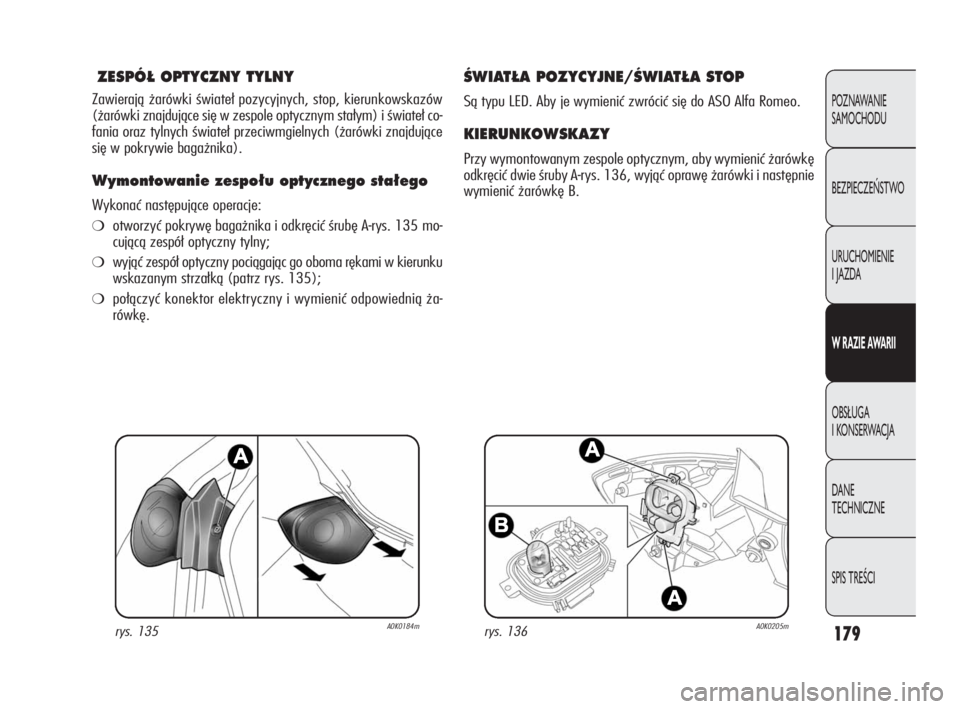

LAMPA OÂWIETLENIA BAGA˚NIKA
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć bagażnik i wyjąc lampę A-rys. 145 po podważeniu
jej w punkcie pokazanym strzałką;
❍otworzyć osłonę B-rys. 146 i wymienić żarówkę;
❍zamknąć osłonę B na kloszu;
❍zamontować lampę A-rys. 145 wsuwając ją w prawidłowej po-
zycji najpierw z jednej strony, a następnie nacisnąć z drugiej
strony do usłyszenia dźwięku zablokowania.
rys. 146A0K0148m
rys. 145A0K0173m
rys. 144A0K0091m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 183
